รายละเอียดสินค้า
คุณสมบัติส่วนใหญ่ของ AC-A และ AC-B ได้รับการรวมเข้ากับตัวป้องกันชามแบบโปร่งใส AC-D เพื่อการมองเห็นได้เต็มที่ เกจวัดและสวิตช์แรงดันแบบฝัง ลดพื้นที่การบำรุงรักษาและเปลี่ยนองค์ประกอบได้ง่ายขึ้นในตัวกรองซีรีส์ AF-D
1. การออกแบบโมดูลาร์ที่มีสไตล์ตัวเครื่องที่เหมือนกัน ติดตั้งแทนกันได้กับผลิตภัณฑ์ที่มีอยู่
2. อะแดปเตอร์ท่อ อินเทอร์เฟซ และสวิตช์แรงดันแบบโมดูลาร์ที่หลากหลายยิ่งขึ้น
3. เปลี่ยนองค์ประกอบได้ง่าย องค์ประกอบและชามเป็นชิ้นเดียวกัน การเปลี่ยนสามารถทำได้ด้วยตนเอง
4. ตัวควบคุมการประหยัดพลังงาน แรงดันตก: สูงสุด การปรับปรุง 50%
5. พื้นที่บำรุงรักษาลดลง: สูงสุด ลดลง 46%
6. มีเธรด Rc, NPT หรือ G

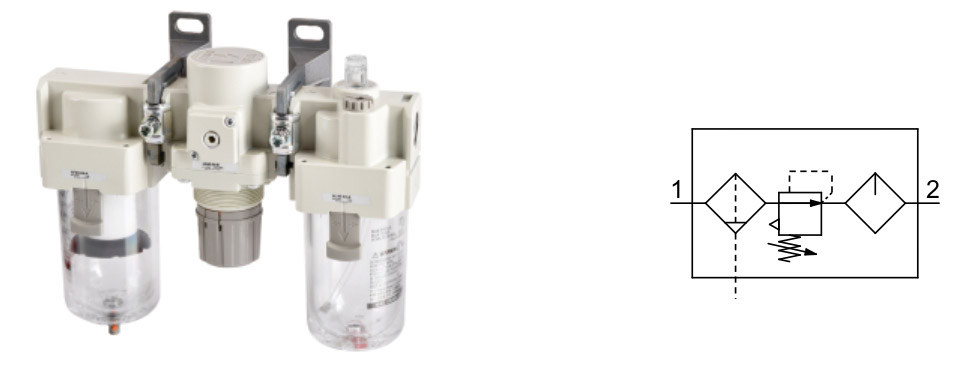

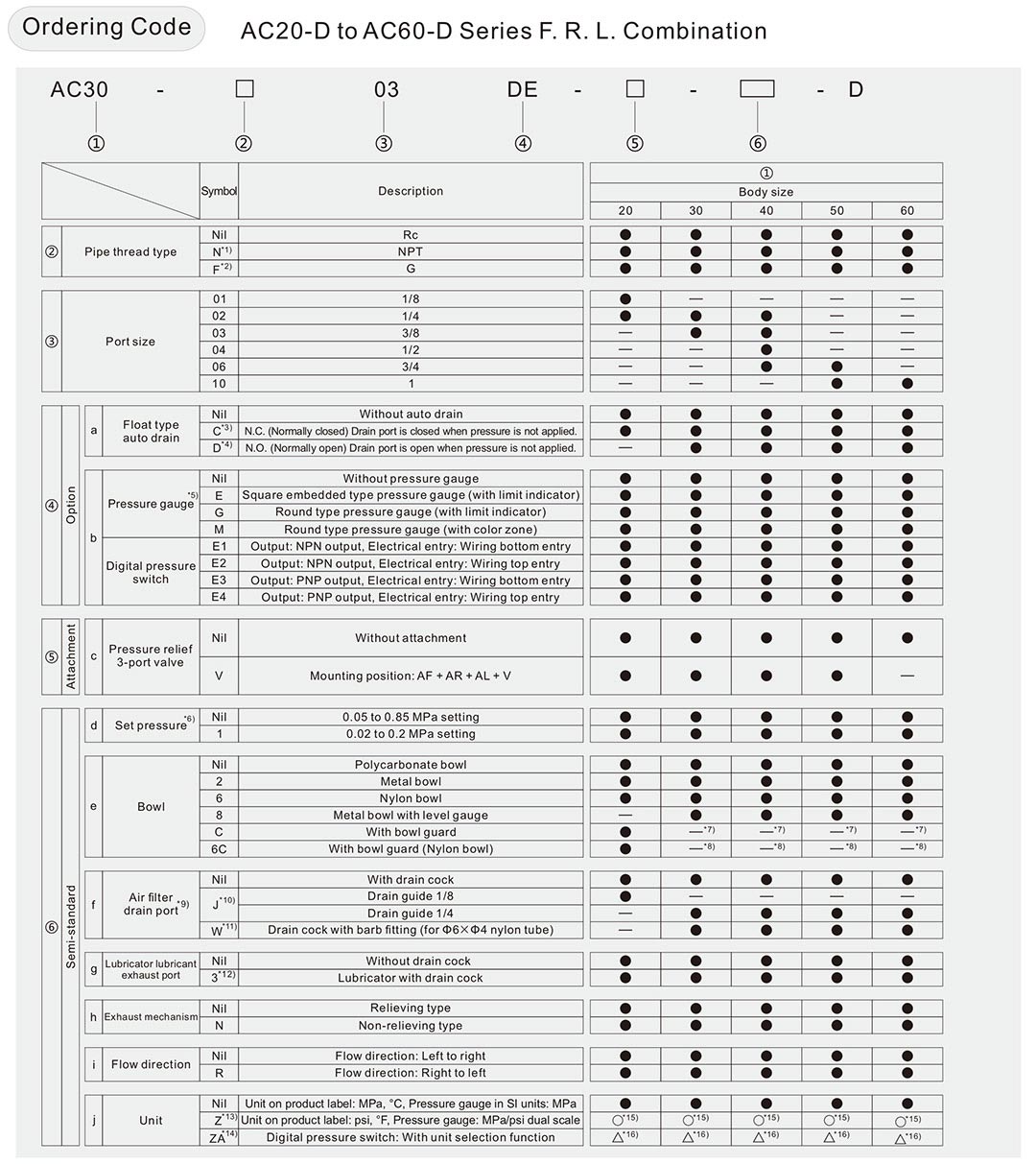

ตัวอย่างการสั่งซื้อ:
ตัวเลือก/กึ่งมาตรฐาน: เลือกอย่างละหนึ่งรายการ a ถึง j.
ตัวเลือก/สัญลักษณ์กึ่งมาตรฐาน: เมื่อต้องการข้อกำหนดมากกว่าหนึ่งรายการ ให้ระบุใน ลำดับตัวอักษรและตัวเลข
แบบอย่าง: AC30-F03DE1-16NR-D
*1) รางระบายน้ำคือ NPT1/8 (ใช้ได้กับ AC20-D) และ NPT1/4 (ใช้ได้กับ AC30-D ถึง AC60-D) พอร์ตเดรนอัตโนมัติมาพร้อมกับ Φ3/8' ข้อต่อฟิตติ้งสวมเร็วแบบสัมผัสเดียว (ใช้ได้กับ AC30-D ถึง AC60-D)
*2) รางระบายน้ำคือ G1/8 (ใช้ได้กับ AC20-D) และ G1/4 (ใช้ได้กับ AC30-D ถึง AC60-D)
*3) เมื่อไม่ใช้แรงดัน คอนเดนเสทซึ่งไม่เริ่มกลไกการระบายอัตโนมัติจะเหลืออยู่ในโถ ปล่อยคอนเดนเสทที่ตกค้าง แนะนำให้ก่อนที่จะสิ้นสุดการดำเนินการในวันนั้น
*4) หากคอมเพรสเซอร์มีขนาดเล็ก [0.75 kW อัตราการไหลออกน้อยกว่า 100 ลิตร/นาที (ANR)] อากาศรั่วจากหัวระบายอาจเกิดขึ้นระหว่าง เริ่มดำเนินการ แนะนำให้ใช้ประเภท NC
*5) เมื่อติดเกจวัดความดัน จะติดตั้งเกจวัดความดัน 1.0 MPa สำหรับรุ่นมาตรฐาน (0.85 MPa) เกจวัดความดัน 0.4 MPa สำหรับประเภท 0.2 MPa
*6) ความดันสามารถตั้งค่าให้สูงกว่าความดันที่กำหนดได้ในบางกรณี แต่ให้ใช้ความดันภายในช่วงข้อมูลจำเพาะ.
*7) มีตัวป้องกันโถไว้เป็นอุปกรณ์มาตรฐาน (โพลีคาร์บอเนต)
*8) มีตัวป้องกันโถไว้เป็นอุปกรณ์มาตรฐาน (ไนลอน)
*9) ไม่สามารถใช้ท่อระบายน้ำอัตโนมัติแบบลูกลอย C และ D ได้
*10) ไม่มีฟังก์ชั่นวาล์ว
*11) ไม่สามารถใช้ชามโลหะ 2 และ 8 ร่วมกันได้
*12) เมื่อเลือกด้วย W: ช่องระบายตัวกรองอากาศ ไก่ระบายของน้ำมันหล่อลื่นจะมีข้อต่อแบบหนาม
*13) สำหรับประเภทเกลียวท่อ: NPT ไม่สามารถใช้กับ M:เกจวัดความดัน แบบกลม (พร้อมโซนสี) มีจำหน่ายตามคำขอเป็นพิเศษ จะมีการติดตั้งสวิตช์ความดันแบบดิจิตอล ด้วยฟังก์ชันการเลือกหน่วย โดยตั้งค่าเป็น psi ในตอนแรก
*14) สำหรับตัวเลือก: E1, E2, E3, E4
*15) : สำหรับประเภทเกลียวไปป์: NPT เท่านั้น
*16) △: เลือกด้วยตัวเลือก: E1, E2, E3, E4
ข้อมูลจำเพาะของผลิตภัณฑ์
| แบบอย่าง | เอซี20-ดี | AC30-D | AC40-D | AC40-06-D | AC50-D | AC60-D | |
| ส่วนประกอบ | ไส้กรองอากาศ[AF] | AF20-D | AF30-D | AF40-D | AF40-06-D | AF50-D | AF60-D |
| เครื่องควบคุม[AR] | AR20-D | AR30-D | AR40-D | AR40-06-D | AR50-D | AR60-D | |
| ตัวจ่ายน้ำมันหล่อลื่น[AL] | AL20-D | AL30-D | AL40-D | AL40-06-D | AL50-D | AL60-D | |
| ขนาดพอร์ต | 1/8, 1/4 | 1/4, 3/8 | 1/4, 3/8, 1/2 | 3/4 | 3/4,1 | 1 | |
| ขนาดพอร์ตเกจวัดความดัน *1) [เออาร์] | 1/8 | ||||||
| สื่อการทำงาน | อากาศบริสุทธิ์ | ||||||
| อุณหภูมิในการทำงาน*2) | -5 ถึง 60°C (ไม่เป็นน้ำแข็ง) | ||||||
| พิสูจน์ความกดดัน | 1.5Mpa | ||||||
| สูงสุด ความกดดันในการทำงาน | 1.0Mpa | ||||||
| ขั้นต่ำการระบายน้ำอัตโนมัติ ความดันใช้งาน | นอร์ทแคโรไลนา [เอเอฟ] | 0.1MPa | 0.15MPa | ||||
| ไม่ [เอเอฟ] | — | 0.1MPa | |||||
| ตั้งค่าช่วงแรงดัน [AR] | 0.05 ถึง 0.85Mpa | ||||||
| ระดับการกรองที่กำหนด [AF] | 5 ไมโครเมตร | ||||||
| ระดับความบริสุทธิ์ของอากาศอัด | ISO 8573-1:2010 [ 6 : 4 : − ] | ||||||
| ความจุท่อระบายน้ำ [AF] | 8 ซม.³ | 25 ซม.3 | 45 ซม.3 | ||||
นาที. อัตราการไหลของน้ำหยด*3) [อัล] | 15 ลิตร/นาที (ANR) | ขนาดพอร์ต 1/4: 30 ลิตร/นาที (ANR) ขนาดพอร์ต 3/8: 40 ลิตร/นาที (ANR) | ขนาดพอร์ต 1/4: 30 ลิตร/นาที (ANR) ขนาดพอร์ต 3/8: 40 ลิตร/นาที (ANR) ขนาดพอร์ต 1/2: 50 ลิตร/นาที (ANR) | 50 ลิตร/นาที (ANR) | 190 ลิตร/นาที (ANR) | 220 ลิตร/นาที (ANR) | |
| ความจุน้ำมัน [AL] | 25 ซม.3 | 55 ซม.3 | 135 ซม.3 | ||||
| สารหล่อลื่นที่แนะนำ [AL] | น้ำมันเทอร์ไบน์คลาส 1 (ISO VG32) | ||||||
| วัสดุโถ [AF/AL] | โพลีคาร์บอเนต | ||||||
| ที่ป้องกันชาม [AF/AL] | กึ่งมาตรฐาน (เหล็ก) | มาตรฐาน (โพลีคาร์บอเนต) | |||||
| การก่อสร้าง [AR] | ชนิดบรรเทา | ||||||
*1) เกลียวเชื่อมต่อเกจวัดความดันไม่พร้อมใช้งานสำหรับหน่วย FRL ที่มีเกจวัดความดันแบบฝังแบบเหลี่ยมหรือสวิตช์ความดันแบบดิจิตอล
*2) -5 ถึง 50°C สำหรับผลิตภัณฑ์ที่มีสวิตช์ความดันแบบดิจิตอล
*3) อัตราการไหลคือ 5 หยดขึ้นไป/นาที ภายใต้เงื่อนไขต่อไปนี้: ความดันขาเข้า 0.5 MPa; น้ำมันเทอร์ไบน์คลาส 1 (ISO VG32); อุณหภูมิ 20°C; วาล์วปรับน้ำมันเครื่องเปิดจนสุด
สำหรับวงจรที่เปิดและปิดซ้ำๆ ที่ฝั่งทางออก ให้ทำการปรับเพื่อให้ปริมาณการใช้อากาศเฉลี่ยต่อนาทีกลายเป็น อัตราการไหลหยดขั้นต่ำหรือมากกว่า

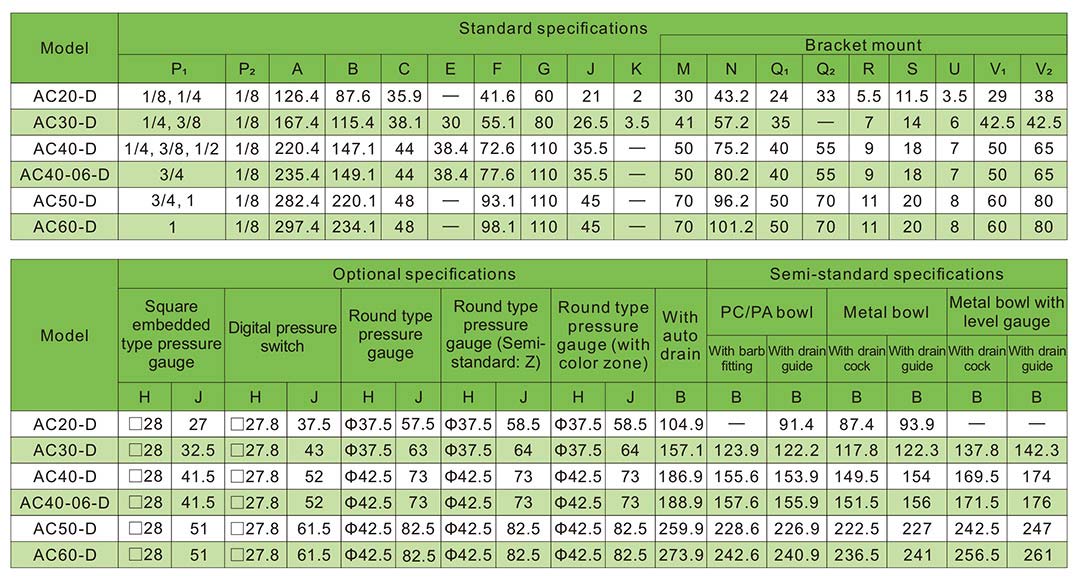

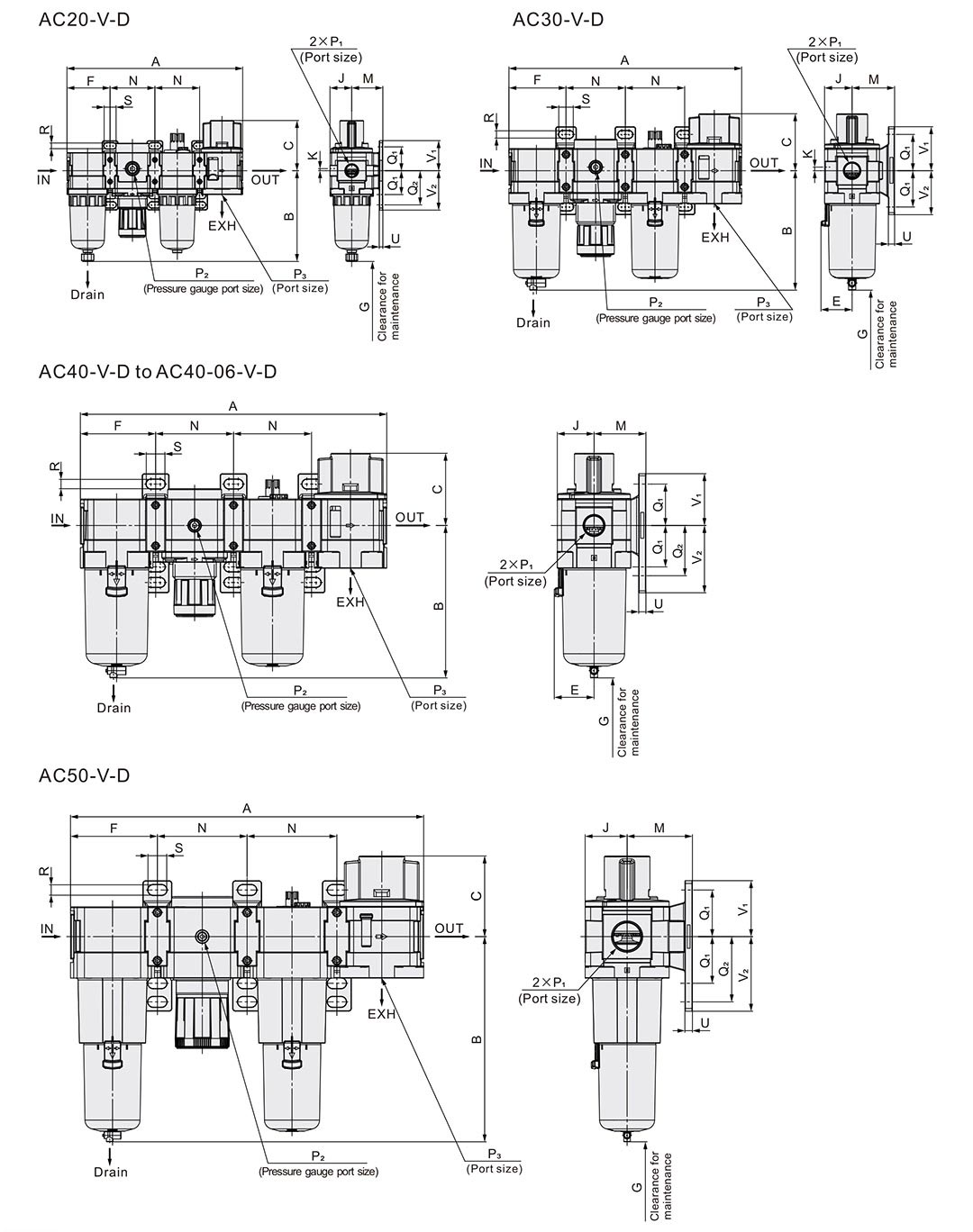

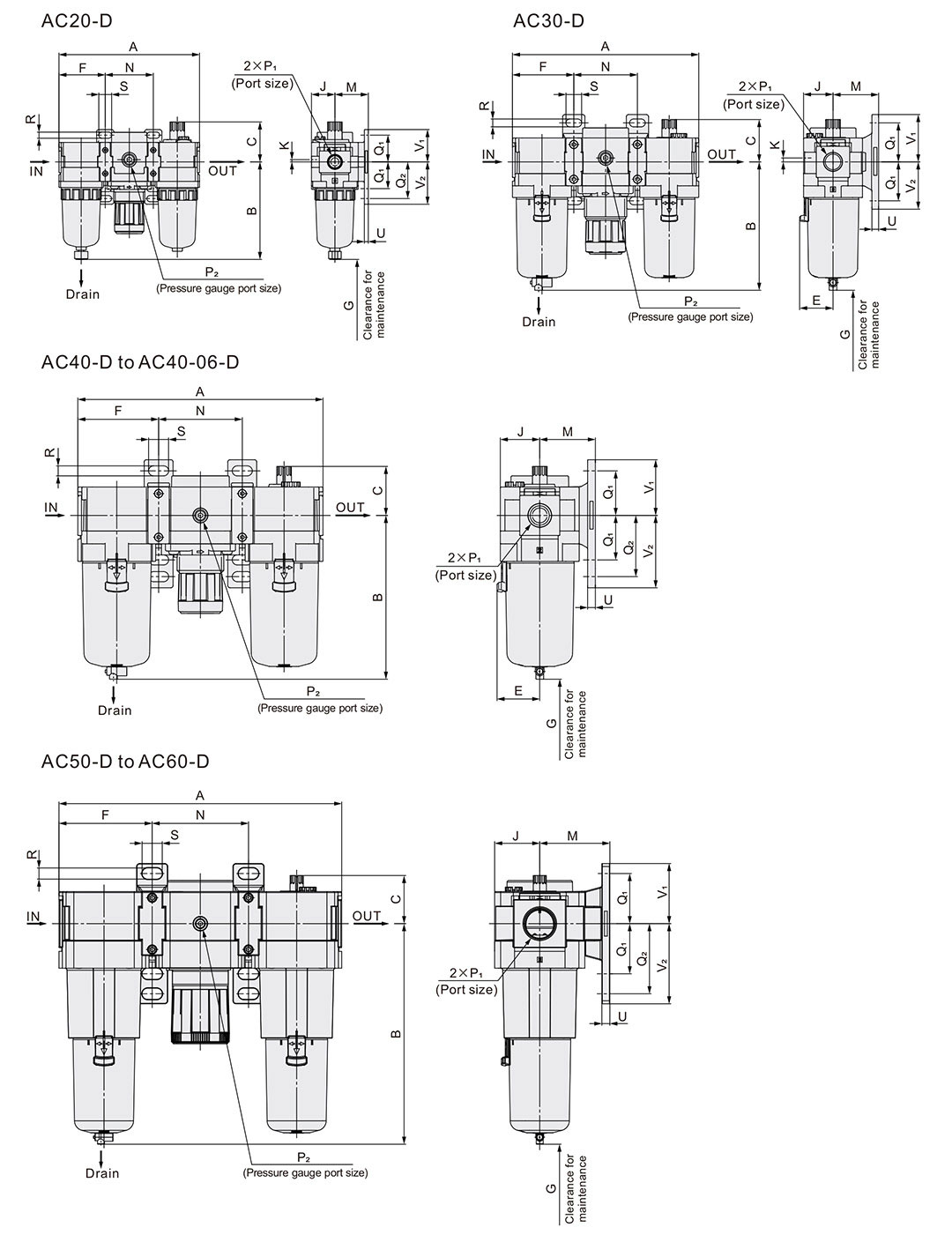

ขนาดหลัก

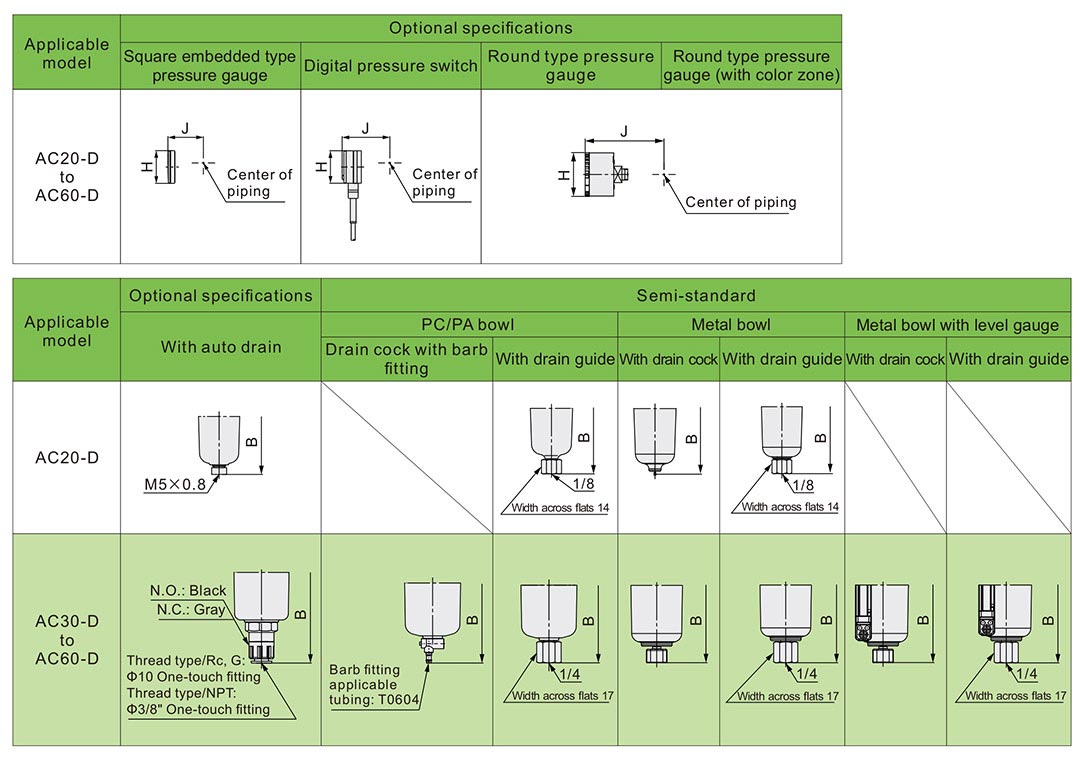

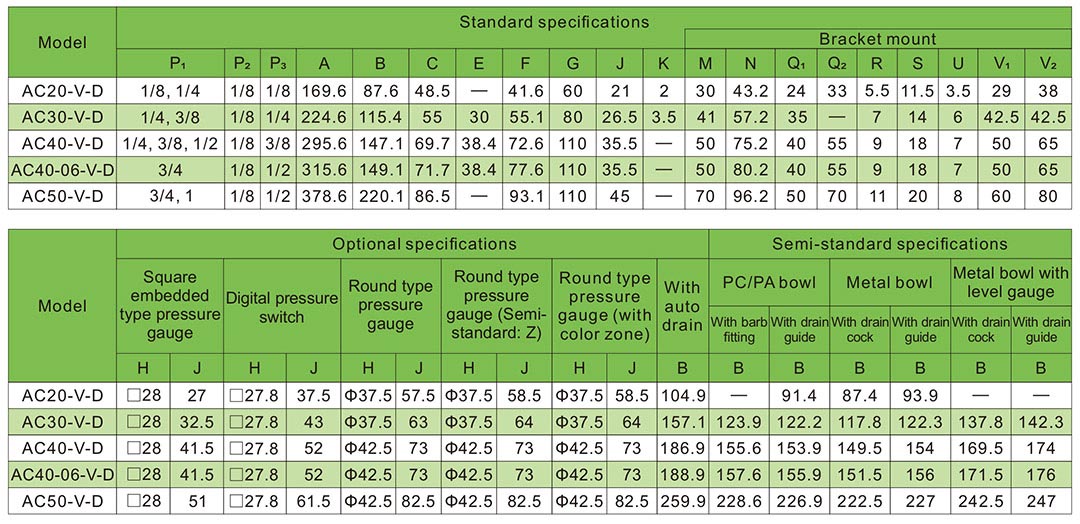

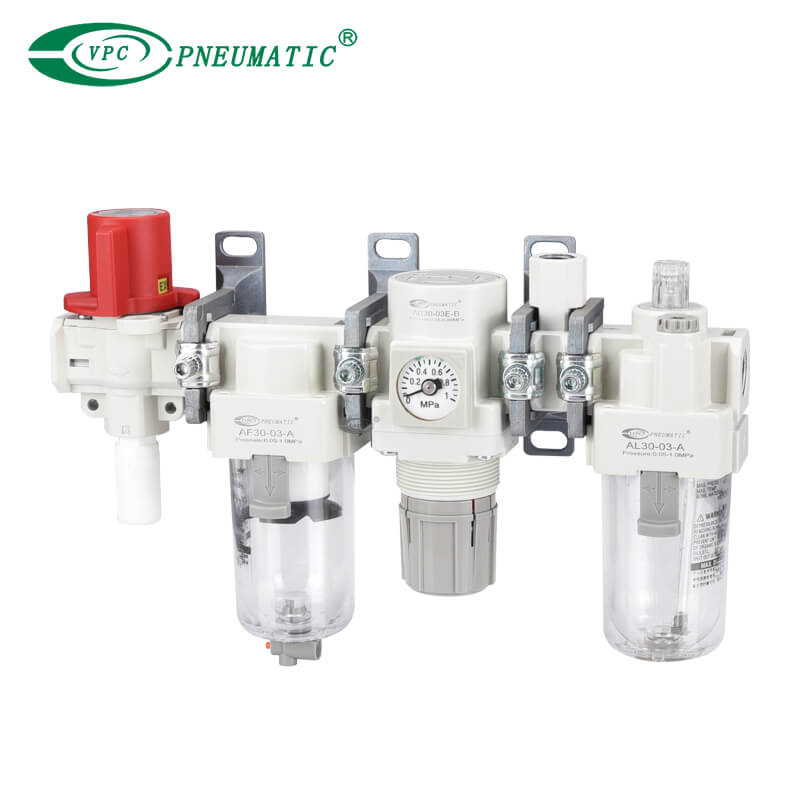

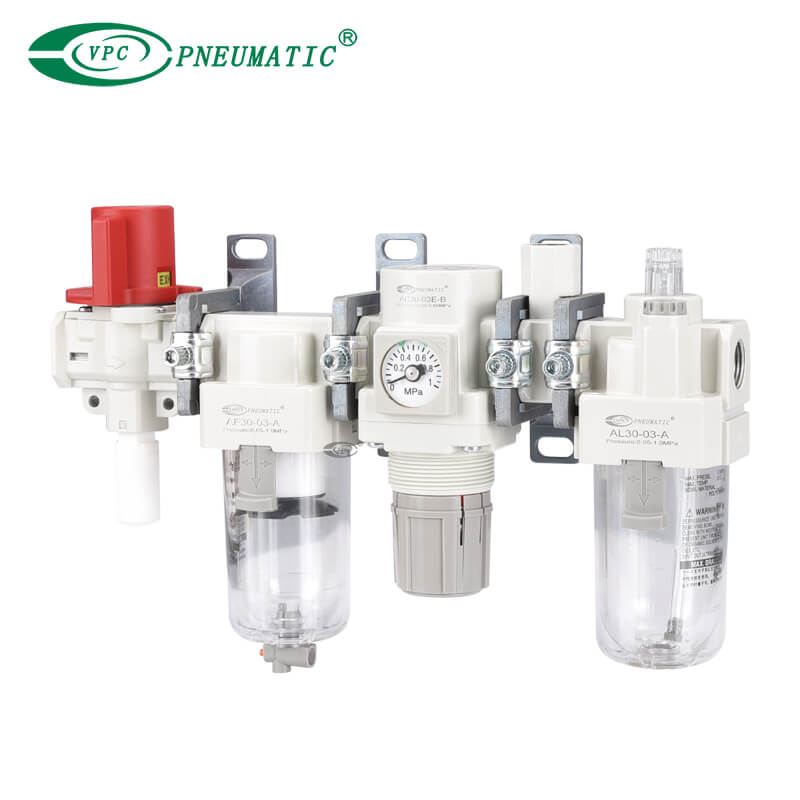

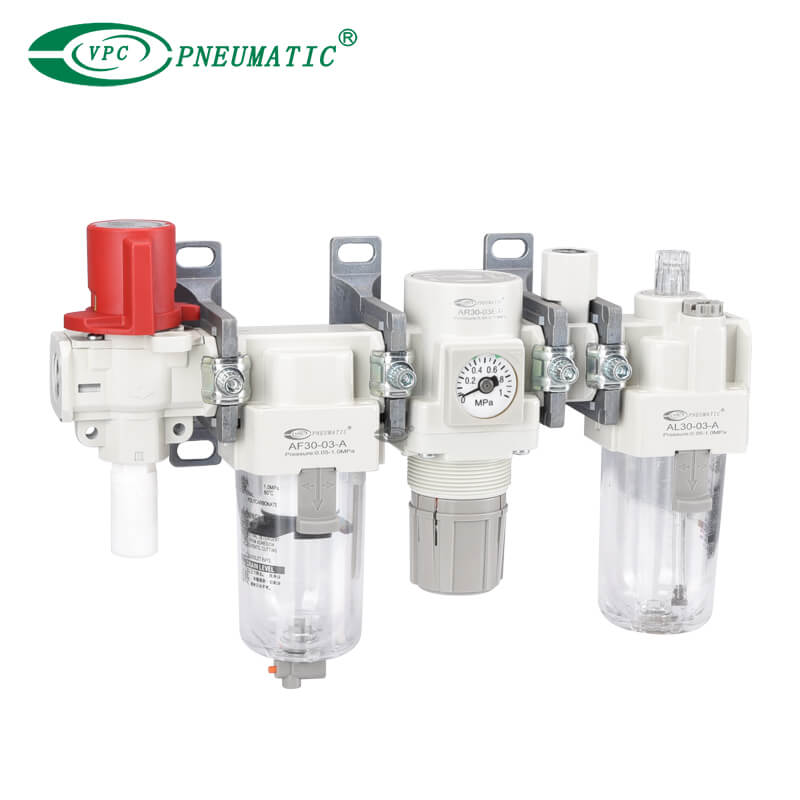

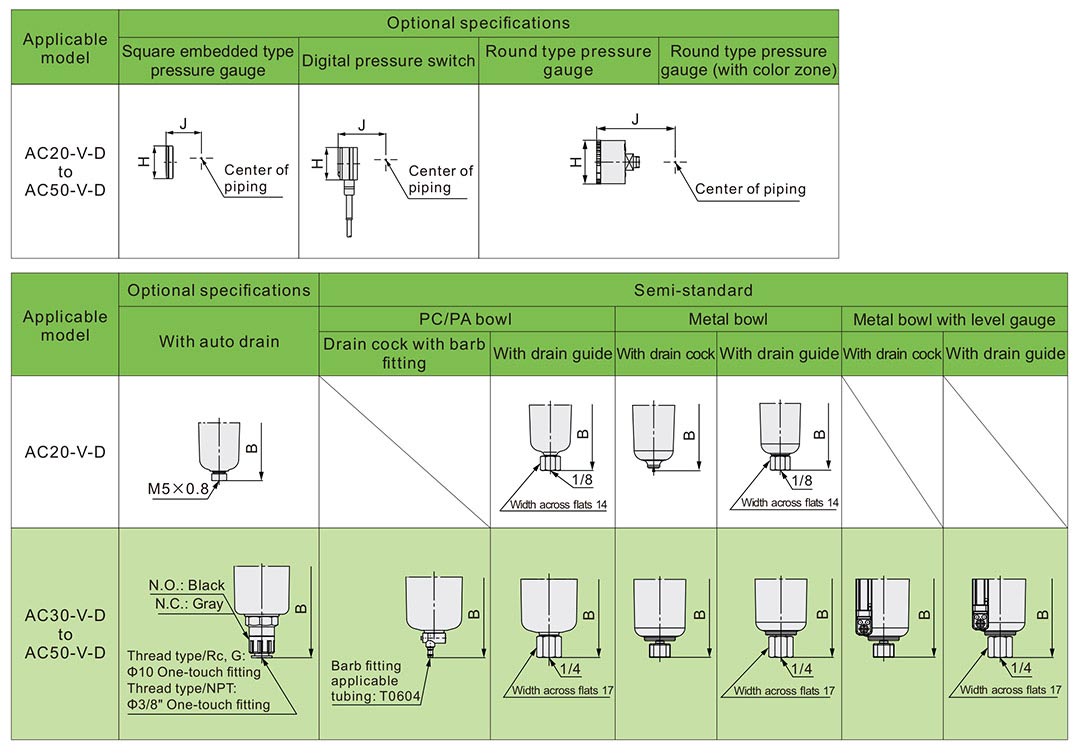

พร้อมวาล์วระบายความดัน 3 พอร์ตเชื่อมต่อ (V)
