| สื่อการทำงาน： | |
|---|---|
| ความหนาแน่นของการกรองที่กำหนด： | |
| สูงสุดความกดดันจากการทำงาน： | |
| อุณหภูมิในการทำงาน： | |

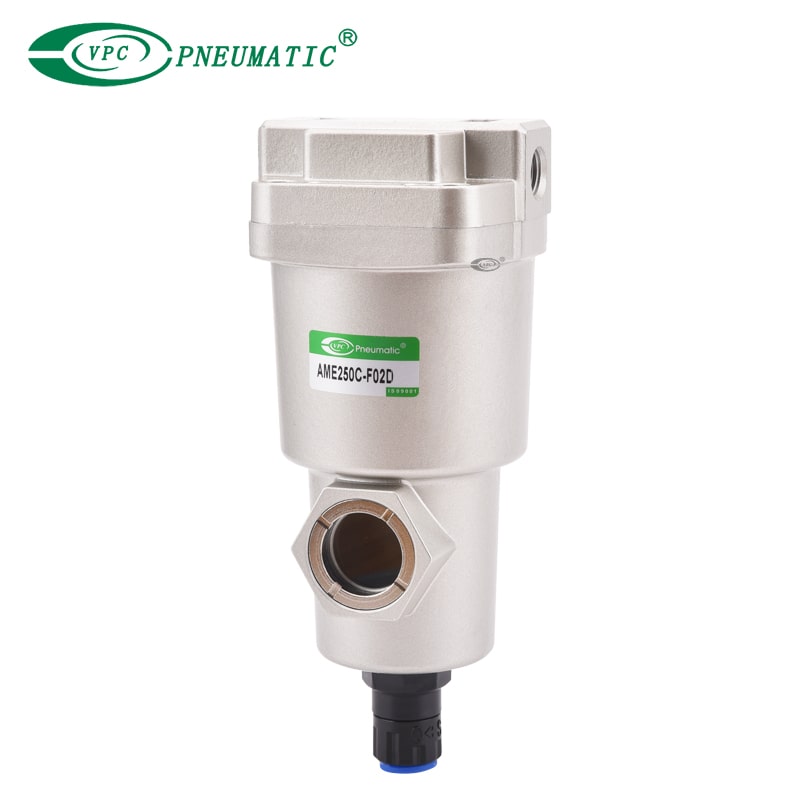

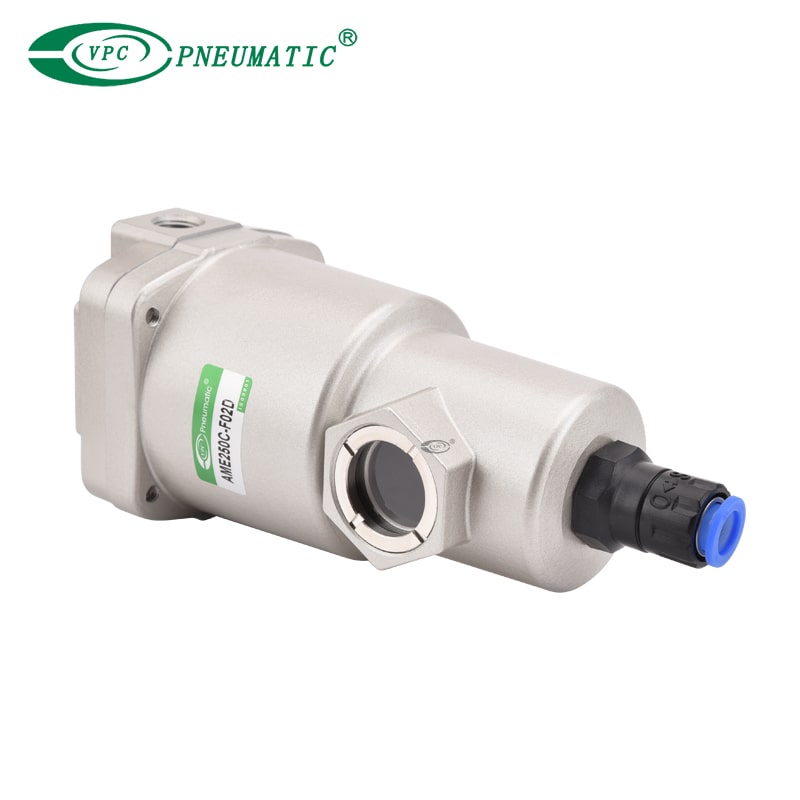

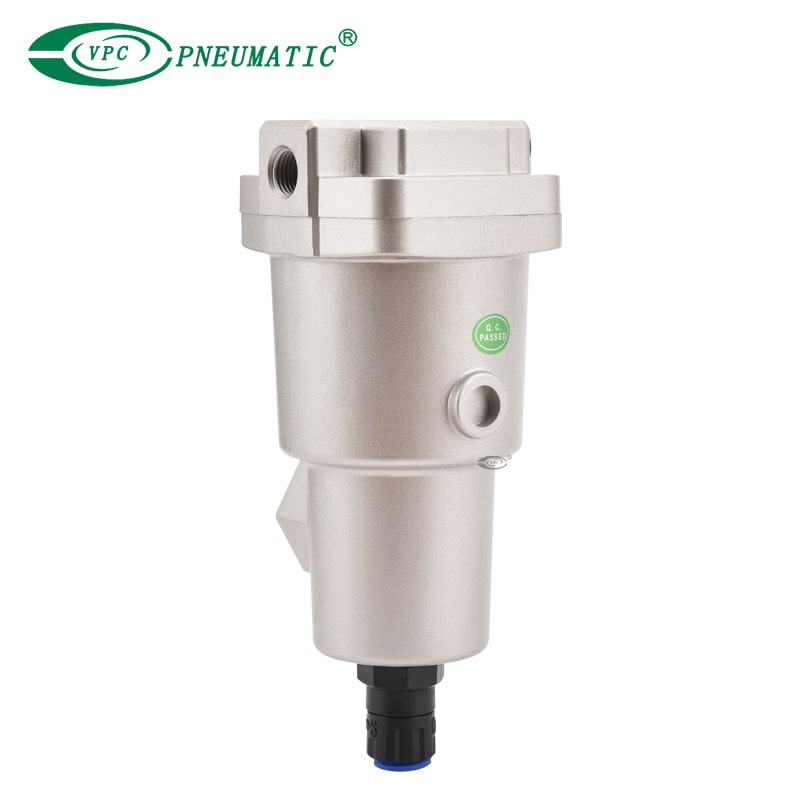

คำอธิบายผลิตภัณฑ์
ควรใช้ตัวคั่น AME Super Mist สำหรับการกรองอากาศอัดซึ่งต้องการความสะอาดในระดับสูงเช่นอากาศอัดสำหรับการเคลือบเส้นสำหรับห้องพักที่สะอาดและสำหรับอุปกรณ์ที่ต้องหลีกเลี่ยงน้ำมัน
● การเชื่อมต่อแบบแยกส่วนเป็นไปได้
● เวลาเปลี่ยนตัวกรองสามารถตัดสินได้ด้วยสายตา
เวลาทดแทนขององค์ประกอบจะถูกระบุโดยการเปลี่ยนสี
เมื่อองค์ประกอบอิ่มตัวด้วยปริมาณน้ำมันจุดสีแดงจะเริ่มปรากฏบนพื้นผิวด้านหน้า
เมื่อมองเห็นจุดสีแดงให้เปลี่ยนองค์ประกอบทันที
● เธรด: RC, G, NPT
ข้อกำหนดผลิตภัณฑ์
| สื่อการทำงาน | อัดอากาศ |
| สูงสุด แรงกดดันในการทำงาน | 1.0mpa |
| นาที. แรงกดดันในการทำงาน *1 | 0.05mpa |
| ความดันพิสูจน์ | 1.5mpa |
| อุณหภูมิในการทำงาน | 5 ถึง 60 ℃ |
| การจัดอันดับการกรอง | 0.01 µm (ประสิทธิภาพการกรอง: 99.9%) |
| ความสะอาดที่ทางออก *2 | น้อยกว่า 100 อนุภาค 0.3 µm หรือใหญ่กว่าต่อลูกบาศก์ฟุต [น้อยกว่า 35 อนุภาคต่อ 10 litr e s (anr)] |
| ความหนาแน่นของหมอกน้ำมันที่ร้าน | สูงสุด 0.01 mg/m³ (ANR) *2 (ก่อนอิ่มตัวด้วยน้ำมันน้อยกว่า 0.01 mg/m³ (ANR) ≈0.8ppm) |
| ระยะเวลาการแทนที่องค์ประกอบ | 1. แทนที่องค์ประกอบเมื่อจุดสีแดงเกิดขึ้นบนพื้นผิว *1 |
2. แม้ว่าจุดสีแดงจะไม่ปรากฏบนพื้นผิวองค์ประกอบตัวกรองควรถูกแทนที่เมื่อแรงดันตกถึง 0.1mpa หรือหลังจากการทำงาน 2 ปี |
*1) ความล้มเหลวในการแทนที่องค์ประกอบเมื่อจุดสีแดงเริ่มปรากฏขึ้นจะส่งผลให้ปริมาณน้ำมันสีแดงพุ่งเข้าสู่ด้านรอง หากการเปลี่ยนองค์ประกอบทันทีมีเหตุผลบางอย่างไม่ใช่ตัวเลือกต้องติดตั้ง AMF ในด้านรองและควร เปลี่ยนองค์ประกอบโดยเร็วที่สุด ในกรณีเช่นนี้ควรเปลี่ยนองค์ประกอบ AMF ในเวลาเดียวกัน
*2) ขึ้นอยู่กับสภาพการทำงานมีเพียงเม็ดสีแดงขนาดเล็กเพียงเล็กน้อยซึ่งจะไม่ส่งผลกระทบต่อประสิทธิภาพการกรองอาจรั่วไหลใน ด้านรอง การใช้งานเป็นเวลานานภายใต้เงื่อนไขดังกล่าวอาจส่งผลให้มีการตกค้างสีแดงที่มีสีแดงน้อยที่สุดในการตกแต่งภายในของท่อในด้านรอง
| แบบอย่าง | ข้อมูลจำเพาะ | หมายเลขชิ้นส่วนอุปกรณ์เสริม (ตัวเลือก) | อะไหล่ | ||
| อัตราการไหล | ขนาดพอร์ต | น้ำหนัก | ชุดประกอบวงเล็บ | การประกอบองค์ประกอบ | |
| AME150C-01 | 200L/นาที | 1/8 | 0.3kg | AM-BM101 | AM-EL150 |
| AME150C-02 | 1/4 | ||||
| AME250C-02 | 500L/นาที | 1/4 | 0.48kg | AM-BM102 | AM-EL250 |
| AME250C-03 | 3/8 | ||||
| AME350C-03 | 1000L/นาที | 3/8 | 0.8kg | AM-BM103 | AM-EL350 |
| AME350C-04 | 1/2 | ||||
| AME450C-04 | 2000L/นาที | 1/2 | 1.3 กิโลกรัม | AM-BM104 | AM-EL450 |
| AME450C-06 | 3/4 | ||||
| AME550C-06 | 3700L/นาที | 3/4 | 2.0 กิโลกรัม | AM-BM105 | AM-EL550 |
| AME550C-10 | 1 | ||||
| AME650-10 | 6000L/นาที | 1 | 4.2 กิโลกรัม | BM56 | AM-EL650 |
| AME650-14 | 1 1/2 | ||||
| AME850-14 | 12000L/นาที | 1 1/2 | 10.5 กิโลกรัม | BM57 | AM-EL850 |
| AME850-20 | 2 | ||||

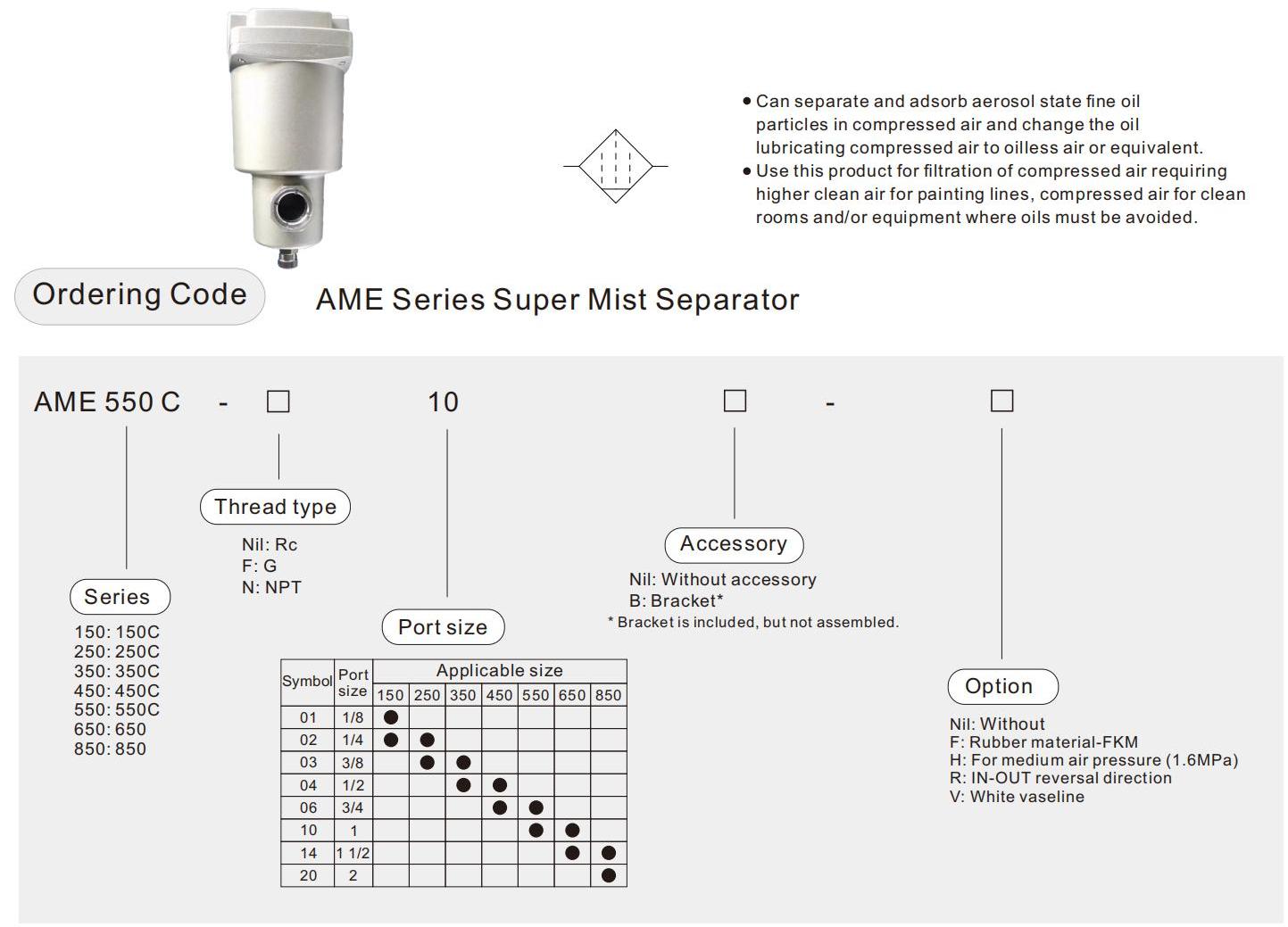

ตัวอย่างคำสั่งซื้อ: อัตราการไหล 1000L/นาทีขนาดพอร์ต G1/2
รุ่น: AME350C-04

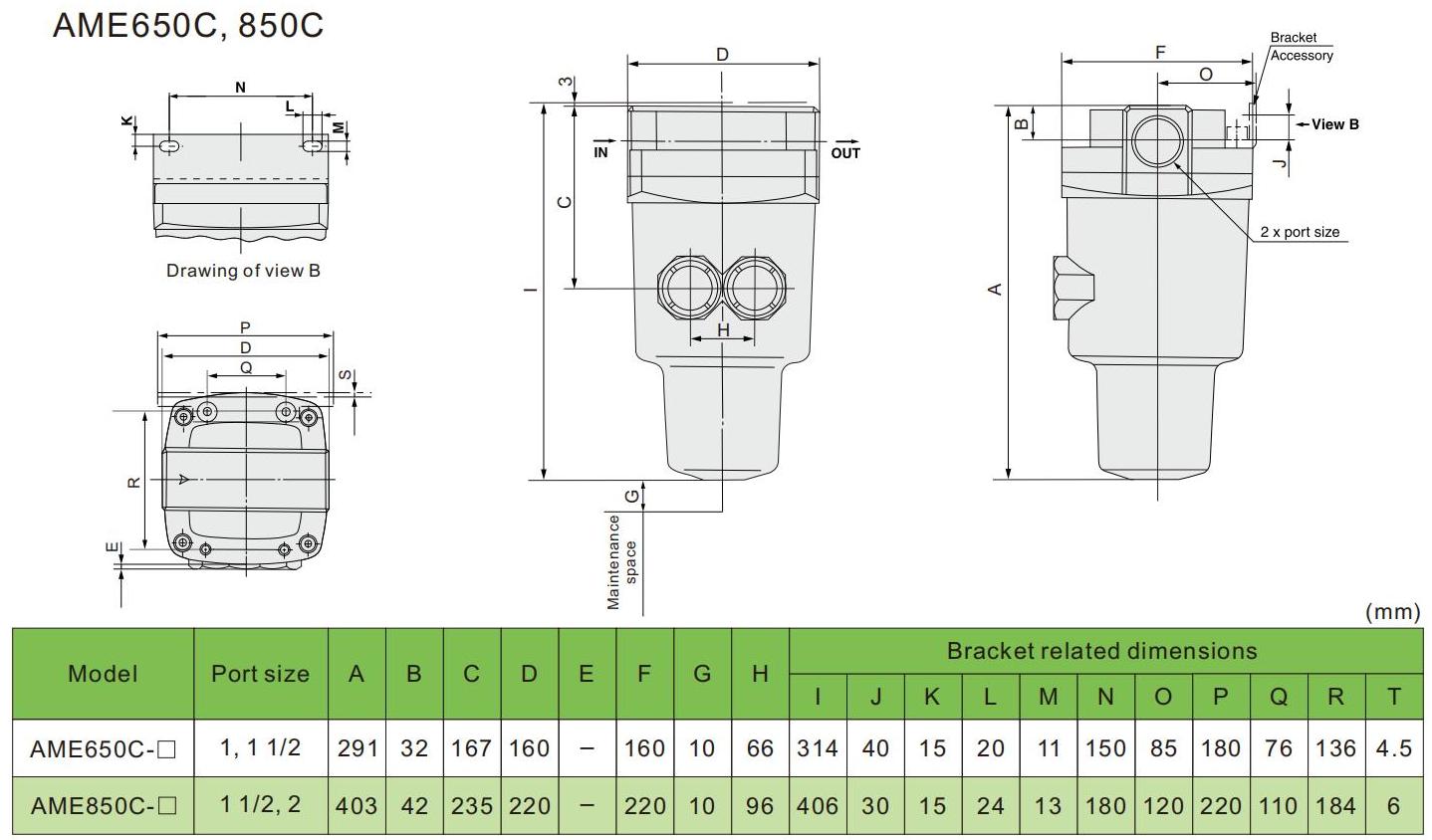

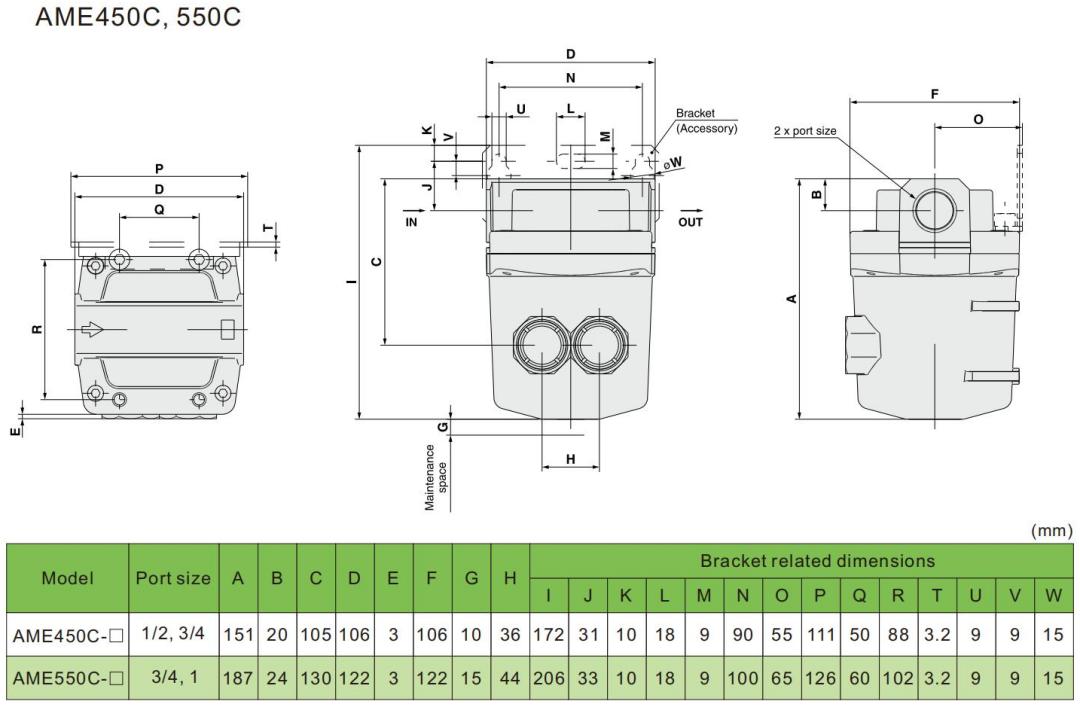

มิติหลัก
