| สื่อการทำงาน： | |
|---|---|
| พิสูจน์แรงดัน： | |
| อุณหภูมิในการทำงาน： | |
| วัสดุร่างกาย： | |
| แนะนำ： | |

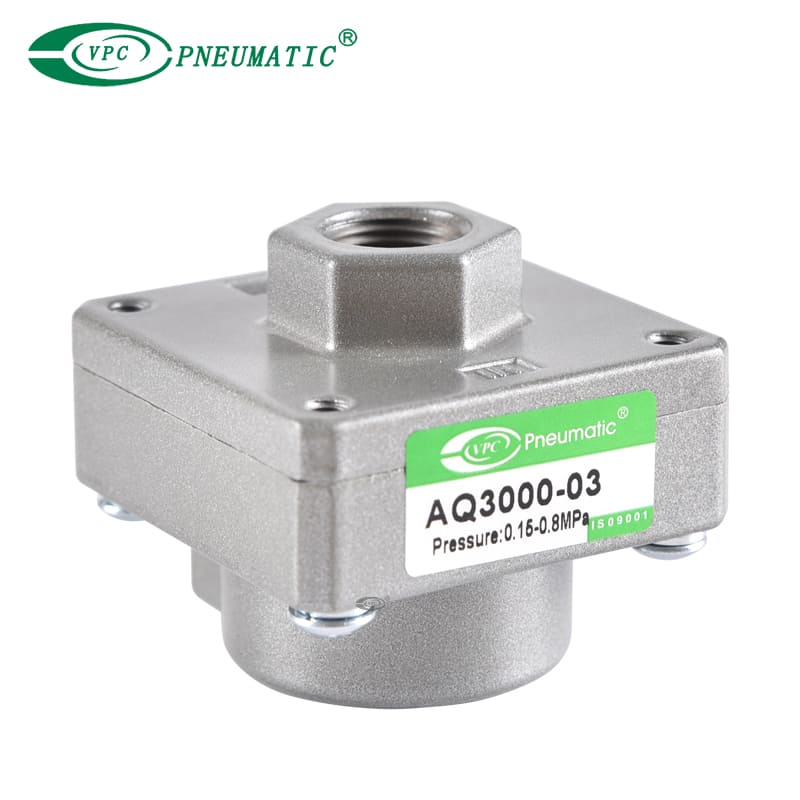

คำอธิบายผลิตภัณฑ์

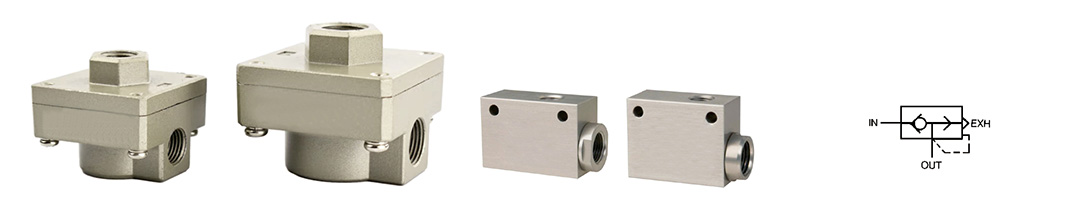

1. มีอยู่ในประเภทริมฝีปากหรือไดอะแฟรม
2. ลักษณะไอเสียที่ยอดเยี่ยม
3. ความสามารถในการไหลขนาดใหญ่และความดันแตกต่างกันต่ำ
4. ร่างกายวาล์วขนาดกะทัดรัดและน้ำหนักเบา
5. รุ่นที่หลากหลายเลือกใช้กับขนาดพอร์ตตั้งแต่ M5 ถึง 3/4
ข้อกำหนดผลิตภัณฑ์
| สื่อการทำงาน | อากาศ | |
| ความดันพิสูจน์ | 1.5 MPa | |
| สูงสุด แรงกดดันในการทำงาน | aq15 □ 0 | 0.7 MPa |
| AQ2000 ถึง 5,000 | 1 MPa | |
| นาที. แรงกดดันในการทำงาน | aq15 □ 0 | 0.1 MPa |
| AQ2000 ถึง 5,000 | 0.05 MPa | |
| อุณหภูมิในการทำงาน | -5 ถึง 60 ℃ (ไม่มีการแช่แข็ง) | |
| แบบอย่าง | ขนาดพอร์ต | Sonic Incondance [DM 3/(S-bar)] | อัตราส่วนความดันวิกฤต | ||
| ใน→ out | ออก→ exh | ใน→ out | ออก→ exh | ||
| AQ1500-M5 | M5 x0.8 | 0.4 | 0.56 | 0.35 | 0.3 |
| AQ1510-01 | 1/8 | 0.8 | 1.16 | ||
| AQ2000-01 | 1/8 | 5 | 5 | 0.45 | 0.35 |
| AQ2000-02 | 1/4 | 7 | 8 | ||
| AQ3000-02 | 1/4 | 8 | 8.4 | ||
| AQ3000-03 | 3/8 | 12 | 14 | ||
| AQ5000-04 | 1/2 | 21 | 23 | ||
| AQ5000-06 | 3/4 | 27 | 36 | ||

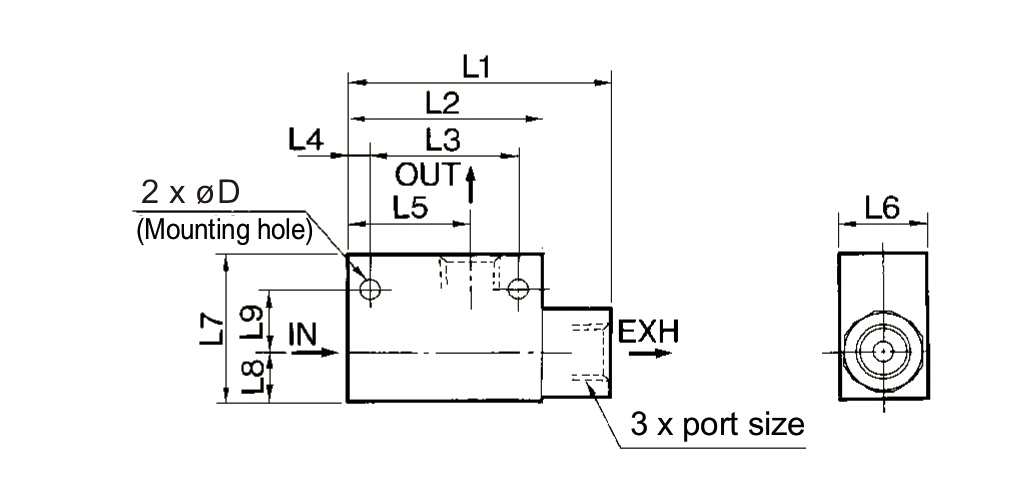

มิติหลัก
| แบบอย่าง | ขนาดพอร์ต | L1 | L2 | L3 | L4 | L5 | L6 | L7 | L8 | L9 | D |
| AQ1500 | m5x0.8 | 23 | 20 | 14 | 3 | 12.5 | 12 | 15 | 5.5 | 6.5 | 3.1 |
| AQ1510 | 1/8 | 45 | 33 | 25 | 4 | 21 | 15 | 25 | 8 | 11 | 4.3 |

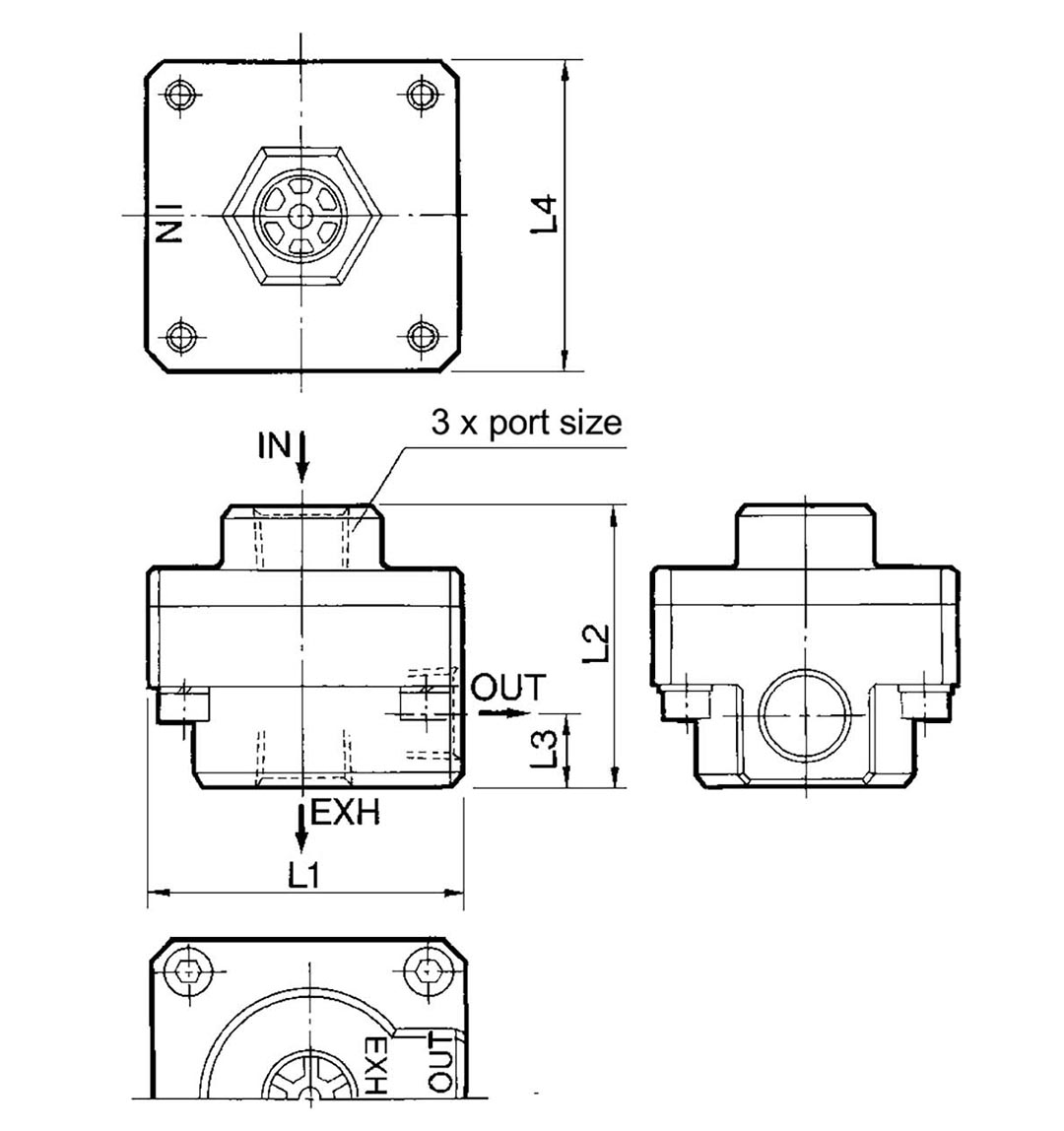

| แบบอย่าง | ขนาดพอร์ต | L1 | L2 | L3 | L4 |
| AQ2000 | 1/8,1/4 | 45 | 40 | 10 | 45 |
| AQ3000 | 1/4,3/8 | 56 | 50 | 12.5 | 56 |
| AQ5000 | 1/2,3/4 | 85 | 75 | 18 | 85 |
