ซีพี96
VPC Pneumatic
8412310090
การแสดงประเภท: | |
---|---|
สื่อการทำงาน: | |
ความดันพิสูจน์: | |
อุณหภูมิในการทำงาน: | |
จังหวะสูงสุด: | |
สถานะห้องว่าง: | |
รายละเอียดสินค้า

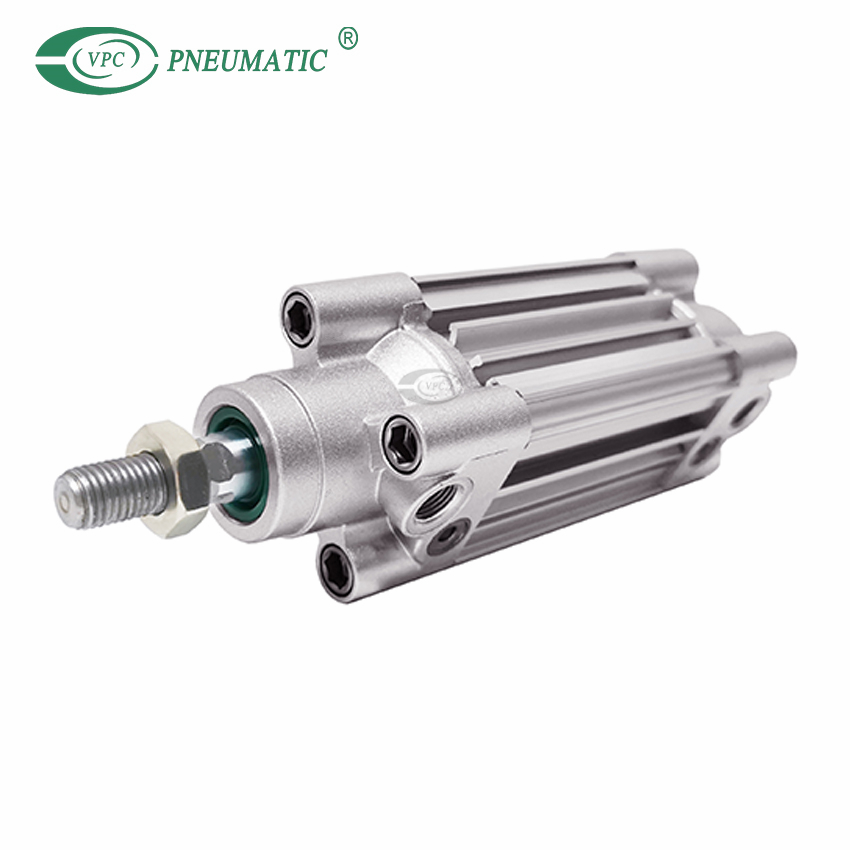

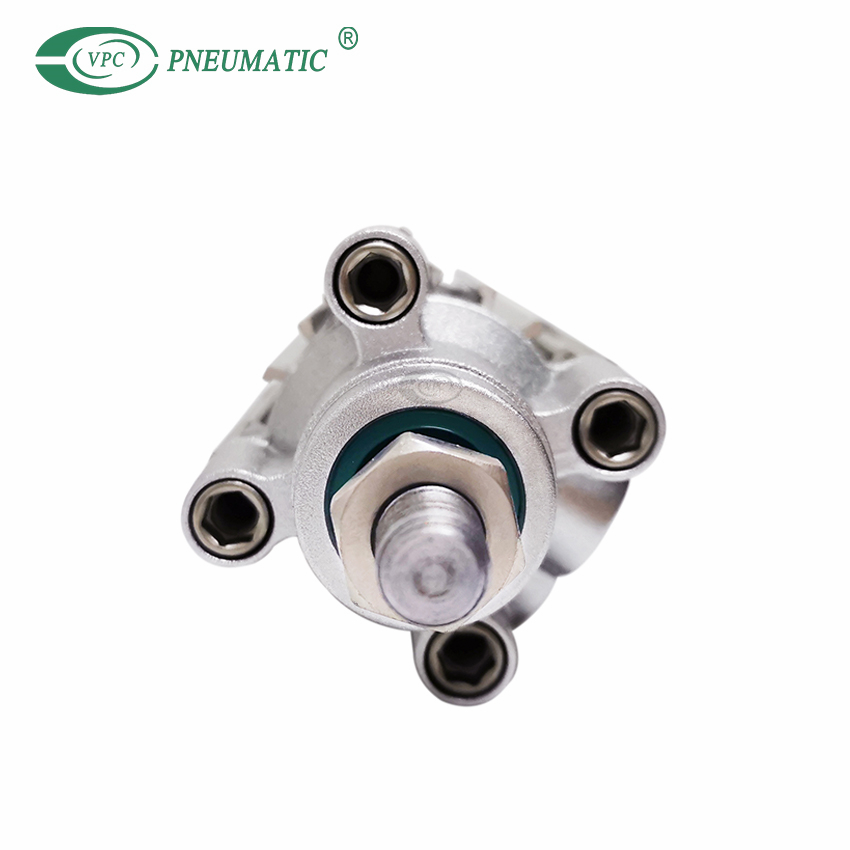

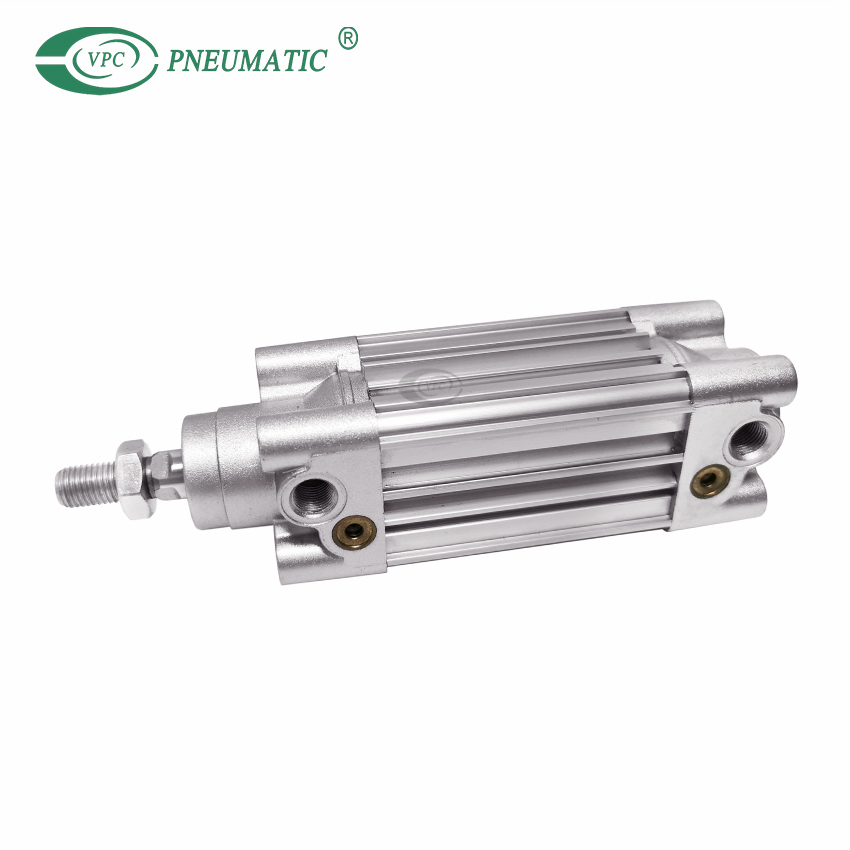

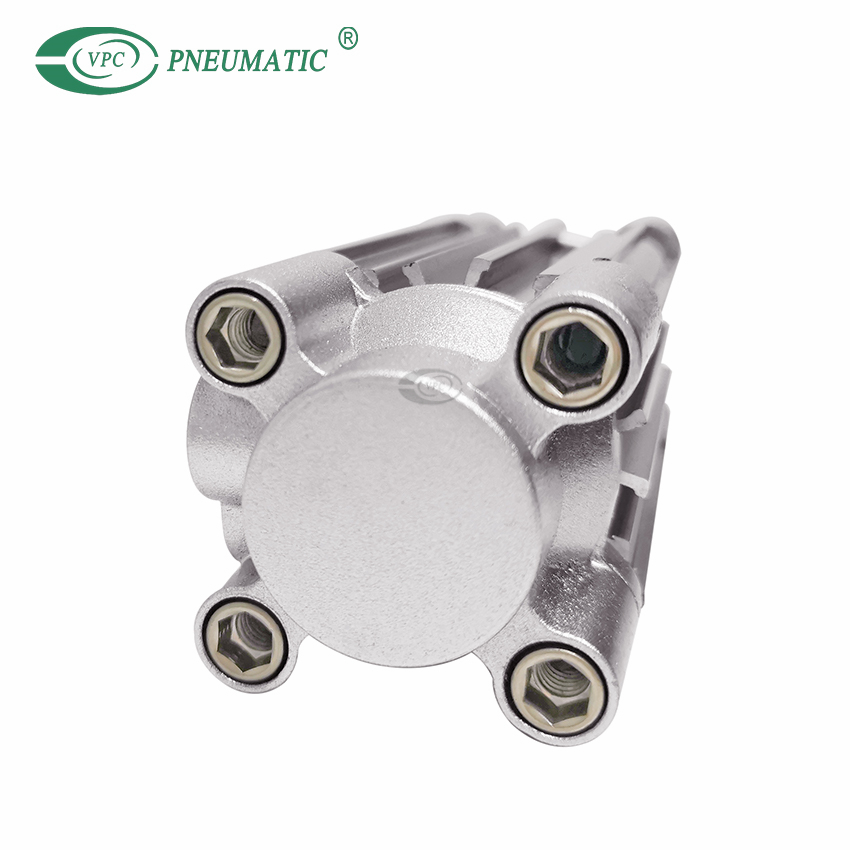

1. CP96 กระบอกสูบ ISO ออกแบบท่อโปรไฟล์พร้อมแท่งผูกแบบปิด มีให้เลือก 6 ขนาดรูตั้งแต่ ø32 ถึง ø100 มม. ซีรีส์นี้มีให้เลือกทั้งแบบก้านเดี่ยวหรือแบบคู่ในขนาดรู 6 ขนาดตั้งแต่ ø32 ถึง ø100 มม.
2. เบาะลมและเบาะกันชนช่วยลดเสียงรบกวนได้อย่างมากเมื่อสิ้นสุดจังหวะปลอกหุ้มความแม่นยำสูงและน็อตยึดก้านสูบช่วยเพิ่มความแม่นยำในการติดตั้งและยืดอายุกระบอกสูบ
3. การเพิ่มความแม่นยำของบุชชิ่งและแกนลูกสูบ รวมถึงการลดความคลาดเคลื่อน ทำให้การโก่งตัวของแกนลูกสูบลดลง
4. จังหวะมาตรฐานมีตั้งแต่ 25 ถึง 800 มม.
ข้อมูลจำเพาะของผลิตภัณฑ์
เบื่อ (มม.) | 32 | 40 | 50 | 63 | 80 | 100 |
สื่อการทำงาน | อากาศบริสุทธิ์ (การกรอง 40㎛) | |||||
ประเภทการแสดง | การแสดงสองครั้ง | |||||
พิสูจน์แรงดัน | 1.5 เมกะปาสคาล | |||||
สูงสุดความกดดันจากการทำงาน | 1.0 เมกะปาสคาล | |||||
นาที.ความกดดันจากการทำงาน | 0.05Mpa | |||||
อุณหภูมิในการทำงาน | ไม่มีสวิตช์อัตโนมัติ: -20 ถึง 70 ℃ (ไม่เป็นน้ำแข็ง) พร้อมสวิตช์อัตโนมัติ: -10 ถึง 60 ℃ (ไม่เป็นน้ำแข็ง) | |||||
การหล่อลื่น | ไม่จำเป็น(ไม่ใช้สารหล่อลื่น) | |||||
ช่วงความเร็ว | 50 ถึง 1,000 มม. / วินาที | |||||
ความอดทนต่อจังหวะ | มากถึง 500 จังหวะ: 0 ตันo +2.0, 501 ถึง 1,000 จังหวะ: 0 ถึง +2.4, 1,001 ถึง 1,500 จังหวะ: 0 ถึง +2.8, 1501 ถึง 2000 ช่วงชัก: 0 ถึง +3.2 | |||||
ประเภทเบาะ | เบาะลมที่ปลายทั้งสองข้าง + เบาะกันชน | |||||
ขนาดพอร์ต | ป.1/8 | ป.1/4 | ป.1/4 | ป.3/8 | ป.3/8 | ป.1/2 |
ติดตั้ง | พื้นฐาน, แกนฟุต-LB, หน้าแปลนก้าน-FA, หัวแปลน-FB, ปิ๊นเดี่ยว-CA, ปิ๊นคู่-CB | |||||
ความแม่นยำแบบไม่หมุน | ±0.5° | ±0.5° | ±0.3° | |||
แรงบิดในการหมุนที่อนุญาต | 0.25N·ม | 0.45N·ม | 0.64N·ม | 0.79N·ม |
มิติข้อมูลหลัก
ประเภทนี้เป็นที่ว่างเปล่า
