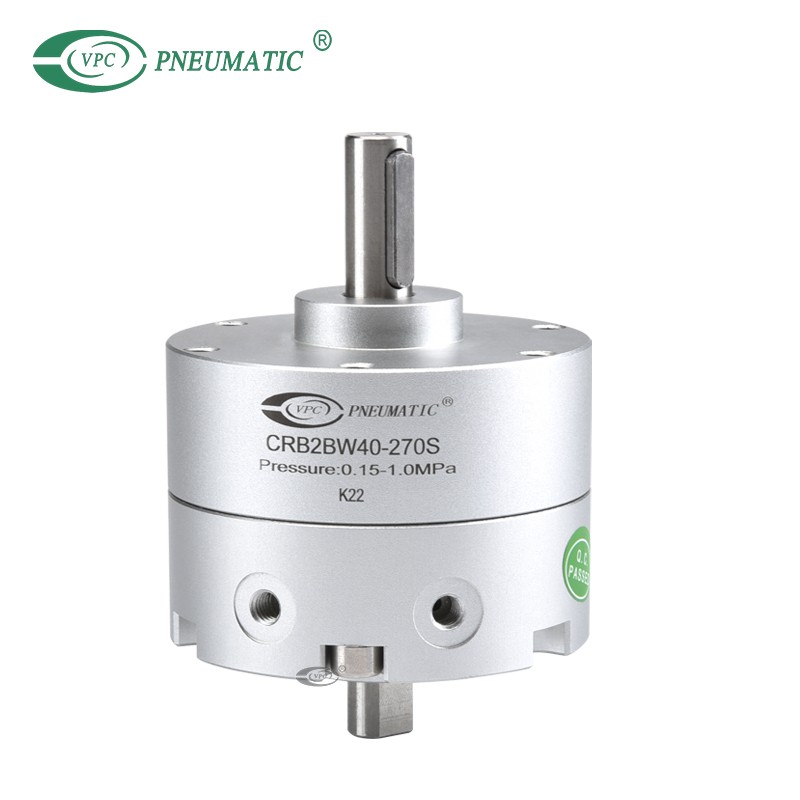

CRB2BW40-270S
VPC Pneumatic
8412310090
| วัสดุ： | |
|---|---|
| ช่วงเบื่อ： | |
| อุณหภูมิในการทำงาน： | |
| สถานะห้องว่าง: | |
รายละเอียดสินค้า
1. รูปทรงปลายเพลามีหลากหลายรูปแบบ (6 แบบ)
ตำแหน่งติดตั้งของสวิตช์อัตโนมัติขนาดกะทัดรัดสามารถตั้งค่าได้อย่างอิสระสามารถยึดสวิตช์ในตำแหน่งที่ต้องการในทิศทางตามเส้นรอบวง
2. การติดตั้งโดยตรง
สามารถติดตั้งตัวแอคชูเอเตอร์แบบหมุนได้โดยตรง (ไม่สามารถติดตั้งโดยตรงสำหรับขนาด 10 ถึง 40 พร้อมยูนิตการทำงานได้)
3. ตำแหน่งพอร์ตเชื่อมต่อ: พอร์ตด้านข้างหรือพอร์ต Axial
สามารถเลือกตำแหน่งพอร์ตได้ตามการใช้งาน(ขนาด 10 ถึง 40 พร้อมยูนิตติดตั้งด้านข้างพอร์ตเท่านั้น)
4. ชนิดใบพัดคู่เป็นแบบมาตรฐานที่ 90° และ 100°
ขนาดภายนอกของประเภทใบพัดคู่จะเทียบเท่ากับขนาดภายนอกของใบพัดเดี่ยว (ยกเว้นขนาด 10)โครงสร้างใบพัดคู่สามารถรับแรงบิดเป็นสองเท่าของใบพัดเดี่ยว
ข้อมูลจำเพาะของผลิตภัณฑ์
ข้อมูลจำเพาะของใบพัดคู่
เจาะ (มม.) | 10 | 15 | 20 | 30 | 40 | |
| มุมการหมุน | 90°, 100° | |||||
| สื่อการทำงาน | อากาศ(ไม่หล่อลื่น) | |||||
| พิสูจน์ความกดดัน | 1.05MPa | 1.5MPa | ||||
| อุณหภูมิในการทำงาน | 5 ถึง 60 ℃ | |||||
| สูงสุดความกดดันจากการทำงาน | 0.7MPa | 1.0MPa | ||||
| นาที.ความกดดันจากการทำงาน | 0.2MPa | 0.15MPa | ||||
| ช่วงการปรับเวลาการหมุน s/90°*1) | 0.03 ถึง 0.3 | 0.04 ถึง 0.3 | 0.07 ถึง 0.5 | |||
| พลังงานจลน์ที่อนุญาต | 0.0003จ | 0.0012จ | 0.0033จ | 0.02จ | 0.04จ | |
| โหลดเพลา | โหลดรัศมีที่อนุญาต | 15น | 15น | 25น | 30น | 60น |
| โหลดแรงผลักดันที่อนุญาต | 10น | 10น | 20น | 25น | 40น | |
| ที่ตั้งท่าเรือ | พอร์ตด้านข้างหรือพอร์ต Axial | |||||
| ขนาดพอร์ต (พอร์ตด้านข้าง, พอร์ต Axial) | M3×0.5 | M5×0.8 | ||||
| ช่วงปรับมุมได้*2) | 0 ถึง 90° | |||||
หมายเหตุ 1) ตรวจสอบให้แน่ใจว่าใช้แอคชูเอเตอร์ภายในช่วงความเร็วที่ปรับได้เกินจุดต่ำ ช่วงความเร็ว (0.3 วินาที/90°) อาจทำให้เครื่องติดหรือไม่ทำงาน
สำหรับขนาด 10 เมื่อต้องใช้การทำงานที่ความเร็วสูงสุด (0.03 วินาที/90°) การทำงาน ควรตั้งค่าความดันเป็น 0.35 MPa หรือสูงกว่า
หมายเหตุ 2) ช่วงการปรับในตารางคือ 100°
ข้อมูลจำเพาะใบพัดเดี่ยว
เจาะ (มม.) | 10 | 15 | 20 | 30 | 40 | |
| มุมการหมุน | 90°, 180°, 270° | |||||
| สื่อการทำงาน | อากาศ(ไม่หล่อลื่น) | |||||
| พิสูจน์ความกดดัน | 1.05MPa | 1.5MPa | ||||
| อุณหภูมิในการทำงาน | 5 ถึง 60 ℃ | |||||
| สูงสุดความกดดันจากการทำงาน | 0.7MPa | 1.0MPa | ||||
| นาที.ความกดดันจากการทำงาน | 0.2MPa | 0.15MPa | ||||
| ช่วงการปรับเวลาการหมุน s/90°*1) | 0.03 ถึง 0.3 | 0.04 ถึง 0.3 | 0.07 ถึง 0.5 | |||
| พลังงานจลน์ที่อนุญาต*1) | 0.00015จ | 0.001จ | 0.003จ | 0.02จ | 0.04จ | |
| 0.00025จ | 0.0004จ | 0.015จ | 0.03จ | |||
| โหลดเพลา | โหลดรัศมีที่อนุญาต | 15น | 15น | 25น | 30น | 60น |
| โหลดแรงผลักดันที่อนุญาต | 10น | 10น | 20น | 25น | 40น | |
| ที่ตั้งท่าเรือ | พอร์ตด้านข้างหรือพอร์ต Axial | |||||
| ขนาดพอร์ต (พอร์ตด้านข้าง, พอร์ต Axial) | M3×0.5 | M5×0.8 | ||||
| ช่วงปรับมุมได้*3) | 0 ถึง 230° | 0 ถึง 240° | 0 ถึง 230° | |||
*1) ตรวจสอบให้แน่ใจว่าใช้แอคชูเอเตอร์ภายในช่วงความเร็วที่ปรับได้เกินจุดต่ำ ช่วงความเร็ว (0.3 วินาที/90°) อาจทำให้เครื่องติดหรือไม่ทำงาน
สำหรับขนาด 10 เมื่อต้องใช้การทำงานที่ความเร็วสูงสุด (0.03 วินาที/90°) การทำงาน ควรตั้งค่าความดันเป็น 0.35 MPa หรือสูงกว่า
*2) ตัวเลขบนในส่วนนี้ของตารางแสดงถึงปัจจัยด้านพลังงานเมื่อยาง มีการใช้กันชน (เมื่อสิ้นสุดการหมุน) และตัวเลขด้านล่างบ่งบอกถึงปัจจัยด้านพลังงานเมื่อไม่ได้ใช้กันชนยาง
*3) ช่วงการปรับในตารางคือ 270°
