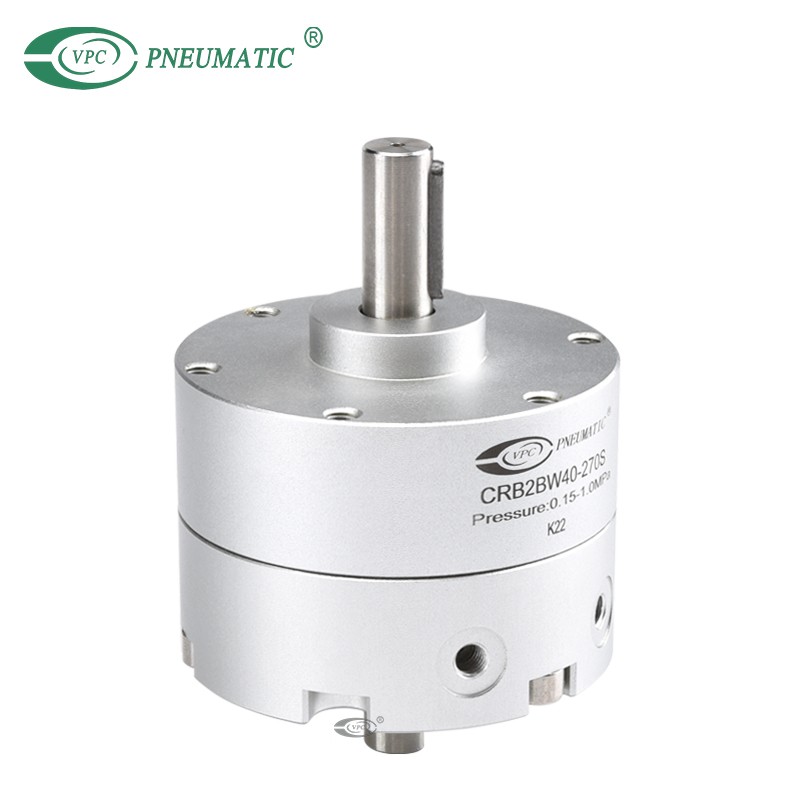

CRB2BW40-270S
VPC Pneumatic
8412310090
| วัสดุ： | |
|---|---|
| ช่วงเบื่อ： | |
| อุณหภูมิในการทำงาน： | |
| สถานะห้องว่าง: | |
คำอธิบายผลิตภัณฑ์
1. รูปทรงปลายเพลามีหลากหลายรูปแบบ (6 แบบ)
ตำแหน่งติดตั้งของสวิตช์อัตโนมัติขนาดกะทัดรัดสามารถตั้งค่าได้อย่างอิสระ สวิตช์สามารถยึดในตำแหน่งที่ต้องการในทิศทางเส้นรอบวง
2. การติดตั้งโดยตรง
สามารถติดตั้งตัวแอคชูเอเตอร์แบบหมุนได้โดยตรง (ไม่สามารถติดตั้งโดยตรงสำหรับขนาด 10 ถึง 40 พร้อมยูนิตการทำงานได้)
3. ตำแหน่งพอร์ตเชื่อมต่อ: พอร์ตด้านข้างหรือพอร์ต Axial
สามารถเลือกตำแหน่งพอร์ตได้ตามการใช้งาน (ขนาด 10 ถึง 40 พร้อมยูนิตติดตั้งด้านข้างพอร์ตเท่านั้น)
4. ชนิดใบพัดคู่เป็นแบบมาตรฐานที่ 90° และ 100°
ขนาดภายนอกของประเภทใบพัดคู่จะเทียบเท่ากับขนาดภายนอกของใบพัดเดี่ยว (ยกเว้นขนาด 10) โครงสร้างใบพัดคู่สามารถรับแรงบิดเป็นสองเท่าของใบพัดเดี่ยว
การใช้งานในอุตสาหกรรม
การจัดการเซมิคอนดักเตอร์: การเคลื่อนไหวที่มีความแม่นยำสูงและปราศจากจาระบีสำหรับการประมวลผลแผ่นเวเฟอร์
การหยิบและวางทางการแพทย์: รอยเท้าขนาดกะทัดรัดสำหรับระบบอัตโนมัติในห้องปฏิบัติการและการวินิจฉัยทางคลินิก
การประกอบอุปกรณ์อิเล็กทรอนิกส์: การเคลื่อนที่แบบหมุนอย่างรวดเร็วสำหรับสมาร์ทโฟนและไลน์การหยิบและวางส่วนประกอบขนาดเล็ก
มือจับหุ่นยนต์ขนาดกะทัดรัด
ข้อกำหนดผลิตภัณฑ์
ข้อมูลจำเพาะของใบพัดคู่
เบื่อ (มม.) | 10 | 15 | 20 | 30 | 40 | |
| มุมการหมุน | 90°, 100° | |||||
| สื่อการทำงาน | อากาศ (ไม่หล่อลื่น) | |||||
| ความดันพิสูจน์ | 1.05 MPa | 1.5 MPa | ||||
| อุณหภูมิในการทำงาน | 5 ถึง 60 ℃ | |||||
| สูงสุด แรงกดดันในการทำงาน | 0.7 MPa | 1.0 MPa | ||||
| นาที. แรงกดดันในการทำงาน | 0.2 เมกะปาสคาล | 0.15 เมกะปาสคาล | ||||
| ช่วงการปรับเวลาการหมุน s/90° *1) | 0.03 ถึง 0.3 | 0.04 ถึง 0.3 | 0.07 ถึง 0.5 | |||
| พลังงานจลน์ที่อนุญาต | 0.0003 เจ | 0.0012 เจ | 0.0033 เจ | 0.02 เจ | 0.04 เจ | |
| โหลดเพลา | โหลดรัศมีที่อนุญาต | 15 น | 15 น | 25 น | 30 น | 60 น |
| โหลดแรงผลักดันที่อนุญาต | 10 น | 10 น | 20 น | 25 น | 40 น | |
| ที่ตั้งท่าเรือ | พอร์ตด้านข้างหรือพอร์ต Axial | |||||
| ขนาดพอร์ต (พอร์ตด้านข้าง, พอร์ต Axial) | M3×0.5 | M5 × 0.8 | ||||
| ช่วงปรับมุมได้ *2) | 0 ถึง 90° | |||||
*1) ตรวจสอบให้แน่ใจว่าใช้แอคชูเอเตอร์ภายในช่วงความเร็วที่ปรับได้ เกินช่วงความเร็วต่ำ (0.3 วินาที/90°) อาจทำให้เครื่องติดหรือไม่ทำงาน
สำหรับขนาด 10 เมื่อต้องใช้การทำงานที่ความเร็วสูงสุด (0.03 วินาที/90°) ควรตั้งค่า แรงดันใช้งาน เป็น 0.35 MPa หรือสูงกว่า
*2) ช่วงการปรับในตารางคือ 100°
ข้อมูลจำเพาะใบพัดเดี่ยว
เบื่อ (มม.) | 10 | 15 | 20 | 30 | 40 | |
| มุมการหมุน | 90°, 180°, 270° | |||||
| สื่อการทำงาน | อากาศ (ไม่หล่อลื่น) | |||||
| ความดันพิสูจน์ | 1.05 MPa | 1.5 MPa | ||||
| อุณหภูมิในการทำงาน | 5 ถึง 60 ℃ | |||||
| สูงสุด แรงกดดันในการทำงาน | 0.7 MPa | 1.0 MPa | ||||
| นาที. แรงกดดันในการทำงาน | 0.2 เมกะปาสคาล | 0.15 เมกะปาสคาล | ||||
| ช่วงการปรับเวลาการหมุน s/90° *1) | 0.03 ถึง 0.3 | 0.04 ถึง 0.3 | 0.07 ถึง 0.5 | |||
| พลังงานจลน์ที่อนุญาต* 1) | 0.00015 เจ | 0.001 เจ | 0.003 เจ | 0.02 เจ | 0.04 เจ | |
| 0.00025 เจ | 0.0004 เจ | 0.015 เจ | 0.03 เจ | |||
| โหลดเพลา | โหลดรัศมีที่อนุญาต | 15 น | 15 น | 25 น | 30 น | 60 น |
| โหลดแรงผลักดันที่อนุญาต | 10 น | 10 น | 20 น | 25 น | 40 น | |
| ที่ตั้งท่าเรือ | พอร์ตด้านข้างหรือพอร์ต Axial | |||||
| ขนาดพอร์ต (พอร์ตด้านข้าง, พอร์ต Axial) | M3×0.5 | M5 × 0.8 | ||||
| ช่วงปรับมุมได้ *3) | 0 ถึง 230° | 0 ถึง 240° | 0 ถึง 230° | |||
*1) ตรวจสอบให้แน่ใจว่าใช้แอคชูเอเตอร์ภายในช่วงความเร็วที่ปรับได้ เกินช่วงความเร็วต่ำ (0.3 วินาที/90°) อาจทำให้เครื่องติดหรือไม่ทำงาน
สำหรับขนาด 10 เมื่อต้องใช้การทำงานที่ความเร็วสูงสุด (0.03 วินาที/90°) ควรตั้งค่า แรงดันใช้งาน เป็น 0.35 MPa หรือสูงกว่า
*2) ตัวเลขด้านบนในส่วนนี้ของตารางระบุปัจจัยด้านพลังงานเมื่อ ใช้กันชนยาง (เมื่อสิ้นสุดการหมุน) และตัวเลขด้านล่างบ่งบอกถึงปัจจัยด้านพลังงานเมื่อไม่ได้ใช้กันชนยาง
*3) ช่วงการปรับในตารางคือ 270°
