| วัสดุ： | |
|---|---|
| กระบอกสูบที่ใช้งานได้： | |

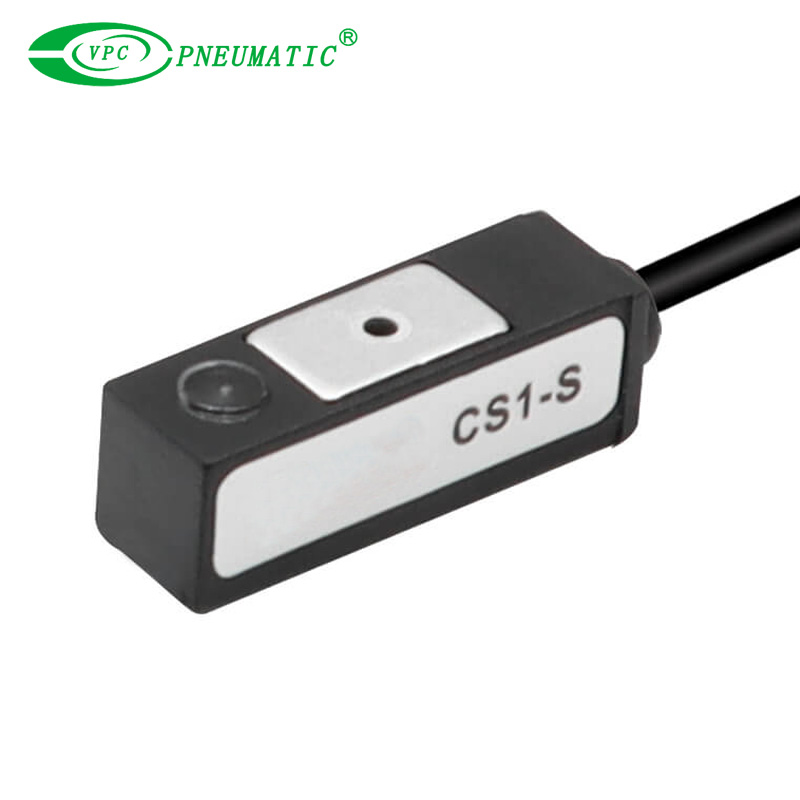

คำอธิบายผลิตภัณฑ์
1. ความเก่งกาจที่สุด
ความเข้ากันได้ในวงกว้าง: เลือกระหว่างสวิตช์รีด 2 สาย (5-240V DC/AC) สำหรับวงจรดั้งเดิมหรือเซ็นเซอร์โซลิดสเตต 2/3 ความเร็วสูง (NPN/PNP)
การจัดหาแบบง่าย ๆ : สินค้าคงคลังของครอบครัวผลิตภัณฑ์เดี่ยวทำให้สินค้าคงคลังสำหรับการออกแบบเครื่องจักรที่หลากหลายและความต้องการการรวมระบบ
2. สร้างขึ้นสำหรับสภาวะที่รุนแรง
IP67 ได้รับการจัดอันดับ: ป้องกันการเข้าฝุ่นและการแช่น้ำอย่างเต็มที่
ความทนทานอย่างมาก: ทนต่อการสั่นสะเทือน 50G & 9G การสั่นสะเทือนทำให้มั่นใจได้ว่าข้อเสนอแนะตำแหน่งกระบอกสูบที่เชื่อถือได้
3. การรวมที่เชื่อถือได้และง่าย
การป้องกันขั้นสูง: โมเดล 3 สายคุณมีการป้องกันขั้วย้อนกลับในตัวและการป้องกันไฟกระชากเพื่อการทำงานที่ปลอดภัย
ข้อเสนอแนะอย่างรวดเร็ว: เวอร์ชันโซลิดสเตตเสนอความถี่การสลับ 1,000Hz สำหรับระบบอัตโนมัติความเร็วสูง
สถานะที่ชัดเจน: ตัวบ่งชี้ LED สว่างทำให้การตั้งค่าการตรวจสอบและการแก้ไขปัญหาง่ายขึ้น

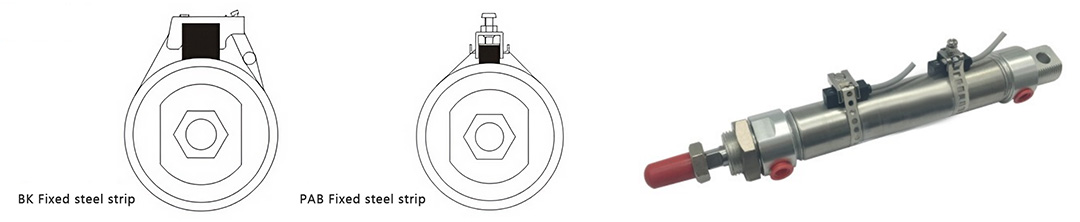

4. เหมาะสำหรับกระบอกสูบผูกแท่ง
ข้อกำหนดผลิตภัณฑ์
| แบบอย่าง | CS1-S | CS1-SW | CS1-S-NPN | CS1-S-PNP |
| ประเภท 2 สาย | ประเภท 2 สาย | ประเภท 3 สาย | ||
| การสลับตรรกะ | SPST ปกติเปิด | อิเล็กทรอนิกส์ไม่มีประเภทติดต่อหมายเลข | ||
| ประเภทเซ็นเซอร์ | ด้วยประเภทการติดต่อ | ไม่มีประเภทติดต่อ | ไม่มีประเภทติดต่อ NPN | ไม่มีประเภทติดต่อ PNP |
| แรงดันไฟฟ้า | 5 ถึง 240V DC/AC | 10 ถึง 28V DC | 5 ถึง 30V DC | |
| สูงสุด เปลี่ยนกระแสไฟฟ้า | 100MA สูงสุด | 4 ถึง 40mA สูงสุด | 200MA Max | |
| ติดต่อคะแนน | สูงสุด 10 W | สูงสุด 1.5W | 6W สูงสุด | |
| การบริโภคในปัจจุบัน | - | 8 ma @24V DC สูงสุด | ||
| แรงดันตก | 3.0 V สูงสุด | 1.5 V สูงสุด | ||
| กระแสรั่วไหล | - | 1 ma สูงสุด | 0.01 ma สูงสุด | |
| ตัวบ่งชี้ | LED สีแดง | LED สีแดง | LED สีเขียว | |
| สูงสุด แลกเปลี่ยนความถี่ | 200Hz | 1,000Hz | 1,000Hz | |
| ช่วงอุณหภูมิ | -10 ~ 70 ° C | |||
| ทำให้ตกใจ | 30 กรัม | 50 กรัม | 50 กรัม | |
| การสั่นสะเทือน | 9G | |||
| การจำแนกประเภท | IEC 529 IP 67 | |||
| สายเคเบิล | φ3.2, 2C, PVC | φ3.2, 3C, PVC | ||
| สลับไว | 70 กรัม | 40 กรัม | 70 กรัม | |
| วงจรป้องกัน | ไม่มี | การป้องกันขั้วย้อนกลับ การป้องกันไฟกระชาก | ||
บันทึก:
1. ไม่เกินคะแนนการติดต่อ (p = v x i)
2. แม่เหล็กมาตรฐานที่ใช้สำหรับการวัด: แม่เหล็กยาง anisotropic (ขนาด: Ø15.5 x Ø8 x 5t mm)
3. เงื่อนไขการทดสอบสำหรับการกระแทก: คลื่นพัลส์ไซน์ใช้ 3 ครั้งในแต่ละแกน x, y และ z เป็นระยะเวลา 11 มิลลิวินาทีแต่ละอัน
4. เงื่อนไขการทดสอบสำหรับการสั่นสะเทือน: แอมพลิจูดสองเท่า 1.5 มม. ความถี่กวาดจาก 10 ถึง 55 ถึง 10 Hz ในรอบ 1 นาที การทดสอบจะดำเนินการเป็นเวลา 1 ชั่วโมงในแต่ละแกน X, Y และ Z

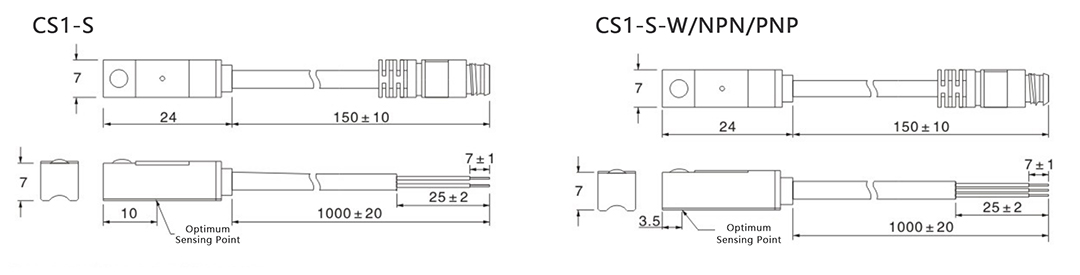

มิติหลัก
