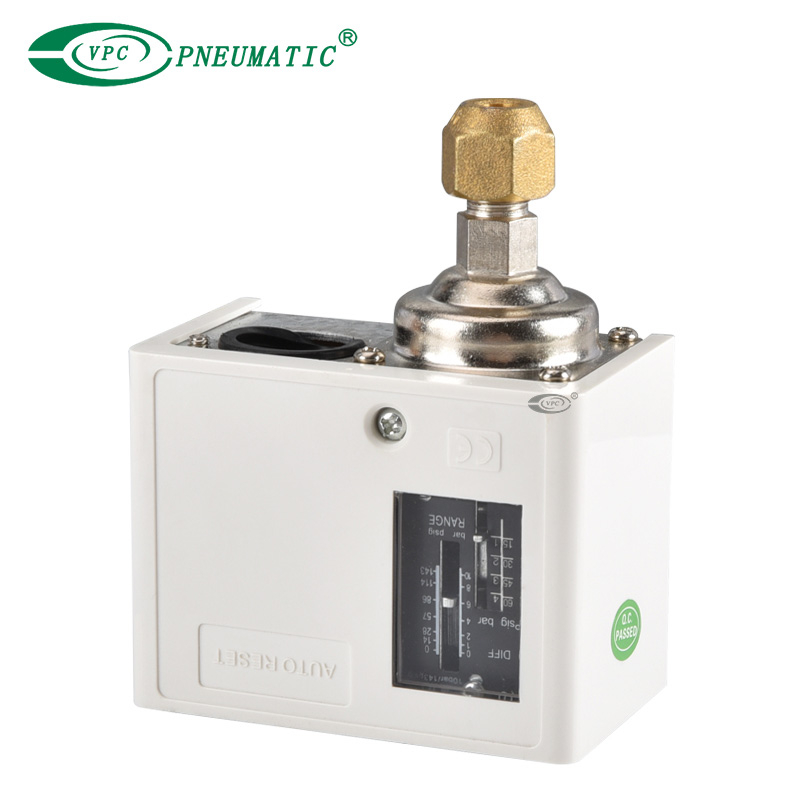

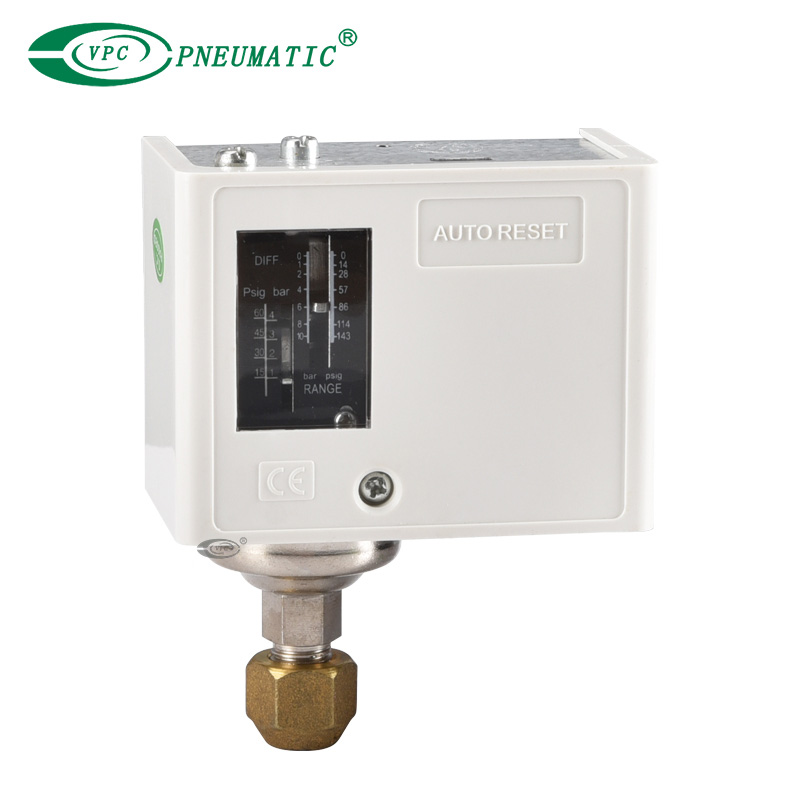

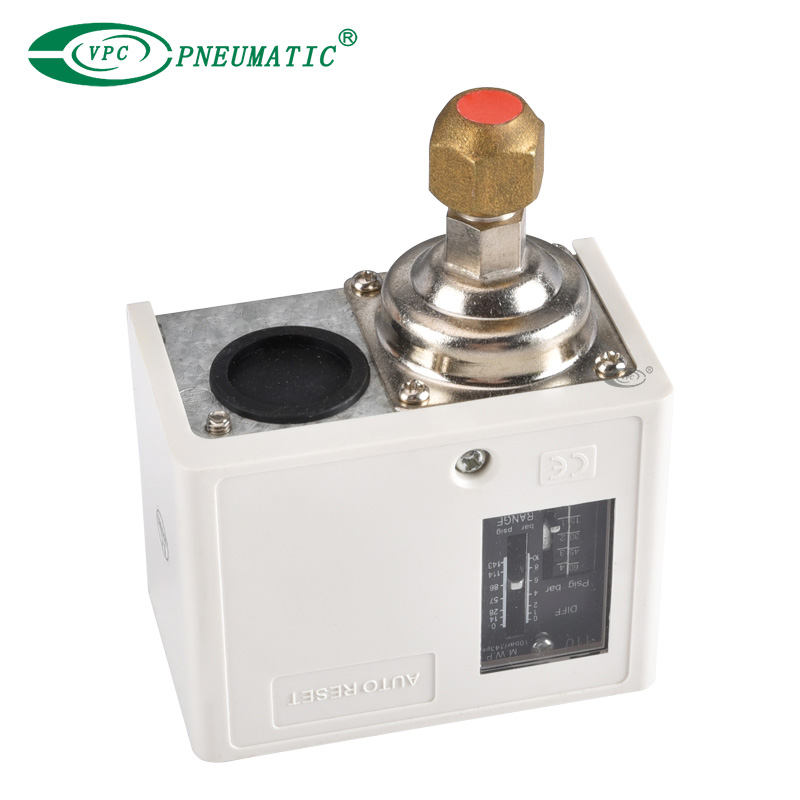

HLP110
VPC Pneumatic
อุณหภูมิของเหลวที่อนุญาต: | |
---|---|
ช่วงความดัน: | |
สถานะห้องว่าง: | |
ข้อมูลจำเพาะของผลิตภัณฑ์

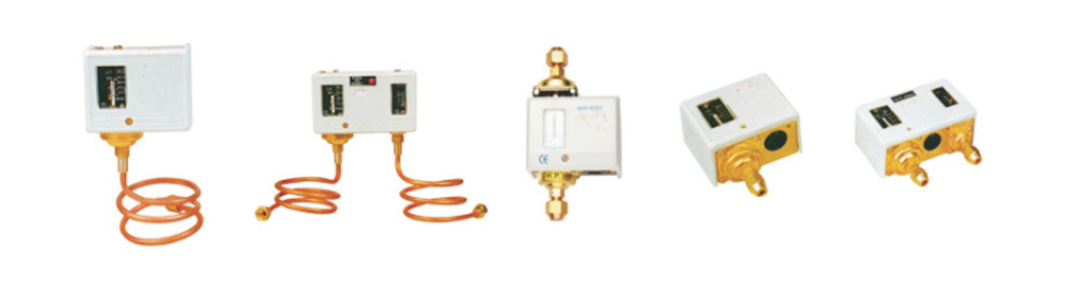

สวิตช์แรงดันคู่ Series HLP สำหรับใช้กับสารทำความเย็นทั่วไป รวมทั้งอากาศ น้ำ และของเหลวที่ไม่กัดกร่อนอื่นๆ
1. การแปลงหน้าสัมผัสหลายจุด
2. หน้าสัมผัส Single Pole Double Throw Relay ของการออกแบบโครงสร้างทางกล
3. โครงสร้างสวิตช์ไมโครใหม่ช่วยให้มั่นใจได้ถึงฟังก์ชันการแปลงที่เชื่อถือได้
4. ไม่จำเป็นต้องใช้เครื่องมือใด ๆ แต่สามารถทำการทดสอบฟังก์ชั่นการสัมผัสทางไฟฟ้าด้วยการควบคุมด้วยตนเอง มีแผ่นยึดอัจฉริยะที่สามารถใช้ได้กับสถานการณ์การติดตั้งที่แตกต่างกัน
กระแสไฟฟ้าที่กำหนด | ตัวประกอบกำลัง | 125VAC | 250VAC | |
กระแสไม่เหนี่ยวนำ | 1 | 48 | 12 | |
กระแสเหนี่ยวนำ | จัดอันดับเต็มในปัจจุบัน | 0.75 | 48 | 12 |
กระแสทันที | 0.75 | 288 | 72 |
แบบอย่าง | ความดัน (MPa) | ช่วงความดันแตกต่าง (MPa) | การตั้งค่าจากโรงงาน (MPa) | แรงดันสูงสุด (MPa) | ||||
สูงสุด | นาที. | สูงสุด | นาที. | ปิด | บน | |||
HLP110 | 0.1 | 1 | 0.1 | 0.3 | 0.6±0.01 | 0.5±0.01 | 1.65 | |
HLP506 | -0.07 | 0.6 | 0.06 | 0.4 | 0.3±0.01 | 0.2±0.01 | 1.65 | |
HLP506M | -0.07 | 0.6 | ความแตกต่างของแรงดันไฟฟ้าซ้ำกัน≤0.4 | 0.3±0.01 | รีเซ็ตด้วยตนเอง | 1.65 | ||
HLP530 | 0.5 | 3 | คงที่ 0.3 ถึง 0.5 | 2±0.01 | 1.5±0.02 | 3.5 | ||
HLP530D | 0.5 | 3 | 0.5 | 1 | 2±0.01 | 1.5±0.02 | 3.5 | |
HLP530M | 0.5 | 3 | ความแตกต่างของแรงดันไฟฟ้าซ้ำกัน≤0.4 | 2±0.02 | รีเซ็ตด้วยตนเอง | 3.5 | ||
HLP830 | สิ้นสุดแรงดันต่ำ | -0.07 | 0.6 | 0.06 | 0.4 | 0.3±0.01 | 0.2±0.01 | 1.65 |
สูง สิ้นสุดแรงดัน | 0.5 | 3 | คงที่ 0.3 ถึง 0.5 | 2±0.02 | 1.5±0.02 | 3.5 | ||
HLP830HLM | สิ้นสุดแรงดันต่ำ | -0.07 | 0.6 | ความแตกต่างของแรงดันไฟฟ้าซ้ำกัน≤0.2 | 0.3±0.01 | รีเซ็ตด้วยตนเอง | 1.65 | |
ปลายความดันสูง | 0.5 | 3 | ความแตกต่างของแรงดันไฟฟ้าซ้ำกัน≤0.4 | 2±0.02 | รีเซ็ตด้วยตนเอง | 3.5 | ||
HLP830HM | สิ้นสุดแรงดันต่ำ | -0.07 | 0.6 | 0.06 | 0.4 | 0.3±0.01 | 0.2±0.01 | 1.65 |
ปลายความดันสูง | 0.5 | 3 | ความแตกต่างของแรงดันไฟฟ้าซ้ำกัน≤0.4 | 2±0.02 | รีเซ็ตด้วยตนเอง | 3.5 | ||
HLP830M | สิ้นสุดแรงดันต่ำ | -0.07 | 0.6 | 0.06 | 0.4 | 0.3±0.01 | 0.2±0.01 | 1.65 |
ปลายความดันสูง | 0.5 | 1 | ความแตกต่างของแรงดันไฟฟ้าซ้ำกัน≤0.4 | 2±0.02 | รีเซ็ตด้วยตนเอง | 3.5 |
มิติข้อมูลหลัก

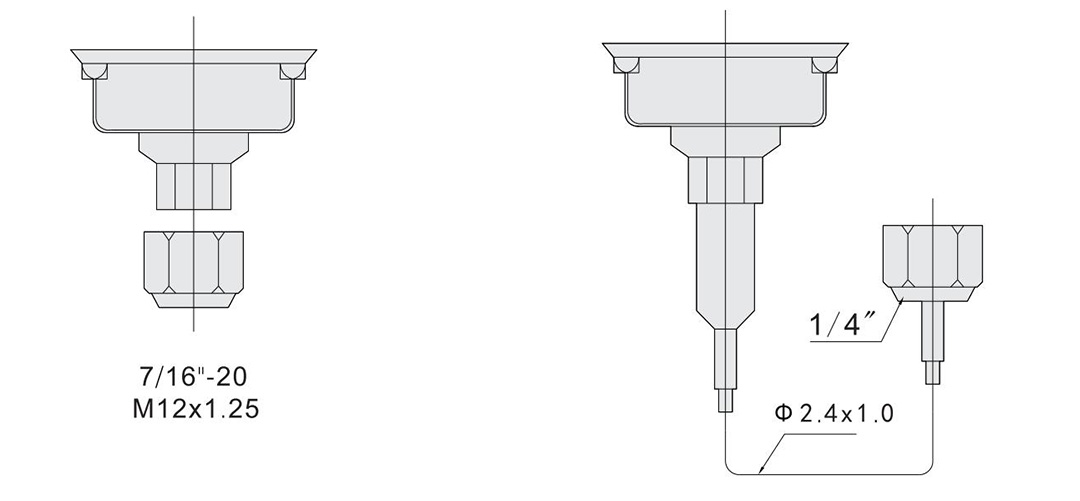

1. วิธีการเชื่อมต่อ: มีโหมดการเชื่อมต่อสองแบบสำหรับคอนโทรลเลอร์:
① ด้วยเส้นผ่านศูนย์กลาง φ6x1 ของท่อทองแดง (ต้องเป็นสถานะอ่อน) ในการขยายปลายท่อ
ทำมุม 90 องศา จากนั้นใช้น็อตของตัวควบคุมเพื่อขันสกรูเท่านั้น
② มีเส้นผ่านศูนย์กลางภายนอก φ3 เส้นเลือดฝอยยาว 1 เมตรเพื่อเชื่อมต่อ (ต้องแจ้งให้เราทราบเมื่อคุณพร้อมสั่งซื้อ)
ดูภาพวาดด้านล่าง:
2. วิธีการติดตั้ง
① ติดตั้งรูยึด 4 รูที่ด้านหลังของคอนโทรลเลอร์

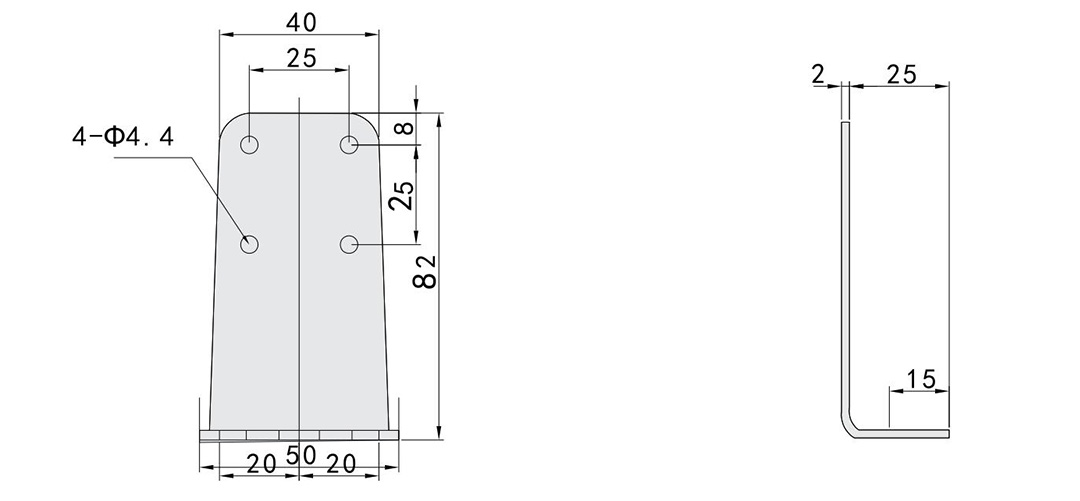

② การเลือกอุปกรณ์เสริมแผ่นยึดอเนกประสงค์ที่จะติดตั้ง (ดูภาพวาดด้านล่าง)
