คุณสมบัติของผลิตภัณฑ์
1. การควบคุมแรงดันที่แม่นยำและมีเสถียรภาพ โดยไม่ขึ้นกับความผันผวนของแรงดัน การไหล และอุณหภูมิ
2. ขยายช่วงแรงดันสูงสุด 0.8 MPa
3. เพิ่มความไว 0.2% FS
4. สูงสุดอัตราการไหลสูงถึง 6,000 ลิตร/นาที
5. เกจวัดแรงดันสามารถติดตั้งได้ที่ด้านหน้าและด้านหลัง และสามารถใช้ร่วมกับ FRL ผสมกันแบบใดก็ได้หน่วย
6. คุณลักษณะการระบายแรงดันที่ดีเยี่ยมเพื่อรักษาแรงดันให้คงที่ในกรณีที่ของเหลวไหลย้อนกลับ
7. หน่วยงานกำกับดูแลสร้างขึ้นจากวัสดุคุณภาพสูง เช่น โลหะผสมสังกะสี ช่วยให้มั่นใจได้ถึงความทนทานและอายุการใช้งานยาวนานในสภาพแวดล้อมต่างๆ
8. เหมาะสำหรับระบบอัตโนมัติทางอุตสาหกรรม เครื่องมือวัด และการควบคุมกระบวนการ
รายละเอียดสินค้า

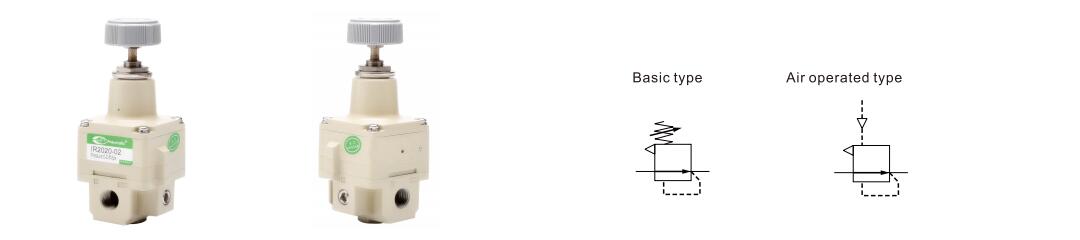

| แบบอย่าง | ประเภทพื้นฐาน (ลูกบิด) | ||
| IR10□0-A | IR20□0-A | IR30□0-A | |
| สื่อการทำงาน | อากาศ | ||
| พิสูจน์ความกดดัน | 1.5 เมกะปาสคาล | ||
| แรงกดดันสูงสุด | 1.0 เมกะปาสคาล | ||
| Min. ความกดดันการทำงาน | ตั้งค่าแรงดัน + 0.05 MPa | ตั้งแรงดัน + 0.1 MPa | |

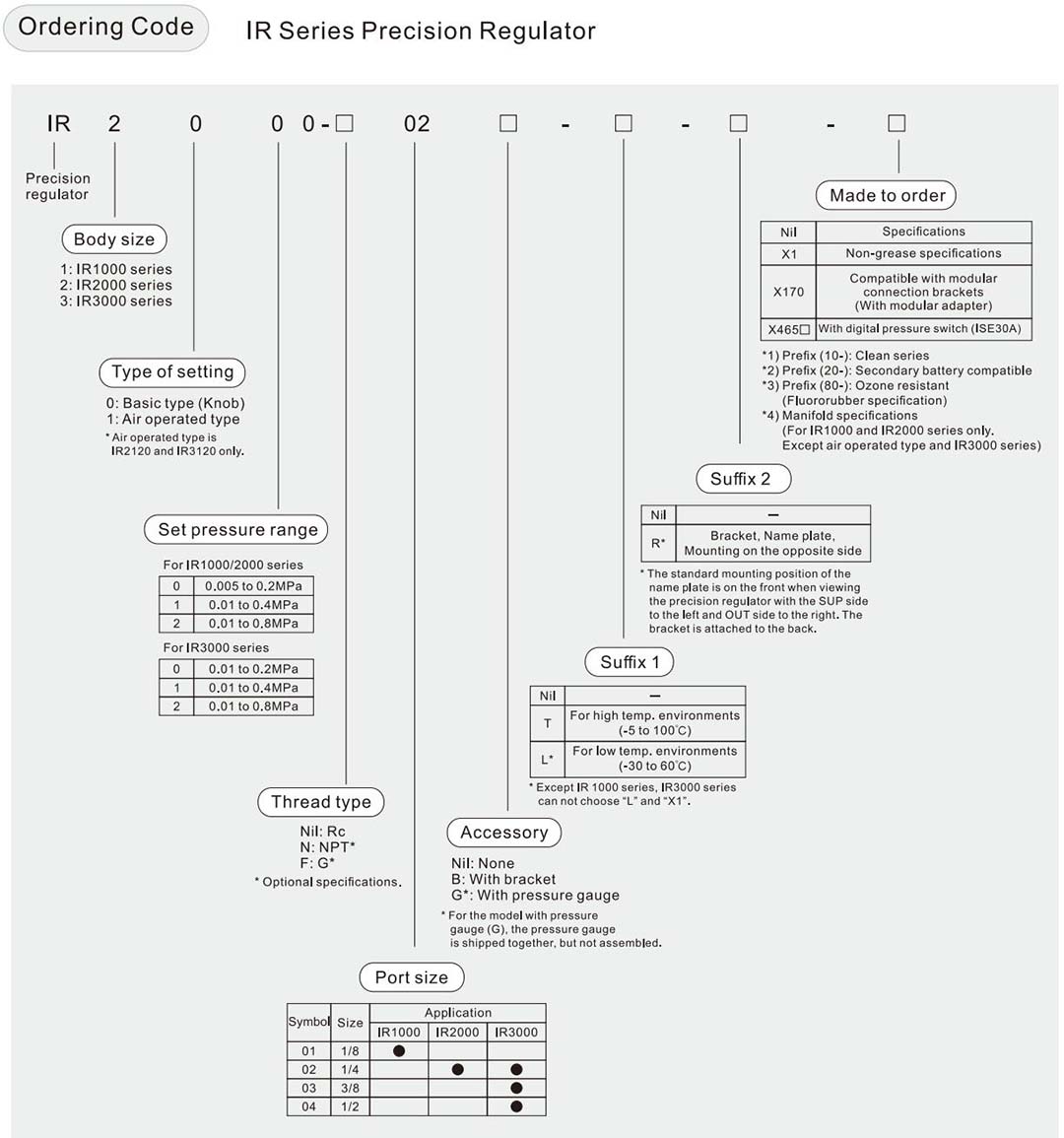

| กำหนดช่วงแรงดัน | IR1000-A: 0.005 ถึง 0.2 MPa | IR2000-A: 0.005 ถึง 0.2 MPa | IR3000-A: 0.01 ถึง 0.2 MPa |
| IR1010-A: 0.01 ถึง 0.4 MPa | IR2010-A:0.01 ถึง 0.4 MPa | IR3010-A:0.01 ถึง 0.4 MPa | |
| IR1020-A:0.01 ถึง 0.8 MPa | IR2020-A:0.01 ถึง 0.8 MPa | IR3020-A:0.01 ถึง 0.8 MPa | |
| ความไว | ภายใน 0.2% ของช่วงเต็ม | ||
| การทำซ้ำ | ภายใน ± 0.5% ของช่วงเต็ม | ||
| ปริมาณการใช้อากาศ | 1 ลิตร/นาที (ANR) หรือน้อยกว่า | ||
| ขนาดพอร์ต | 1/8 | 1/4 | 1/4,3/8,1/2 |
| พอร์ตเกจวัดความดัน | 1/8 (2 แห่ง) | ||
| อุณหภูมิในการทำงาน | -5 ถึง 60 ℃ (ไม่มีการแช่แข็ง) | ||
| คำอธิบาย | หมายเลขชิ้นส่วน | ||||||||
| IR1000 | IR1010 | IR1020 | IR2000 | ไออาร์2010 | IR2020/2120 | IR3000 | IR3010 | IR3020/3120 | |
| วงเล็บ | P36201023 | P36202028 | P362030-20* | ||||||

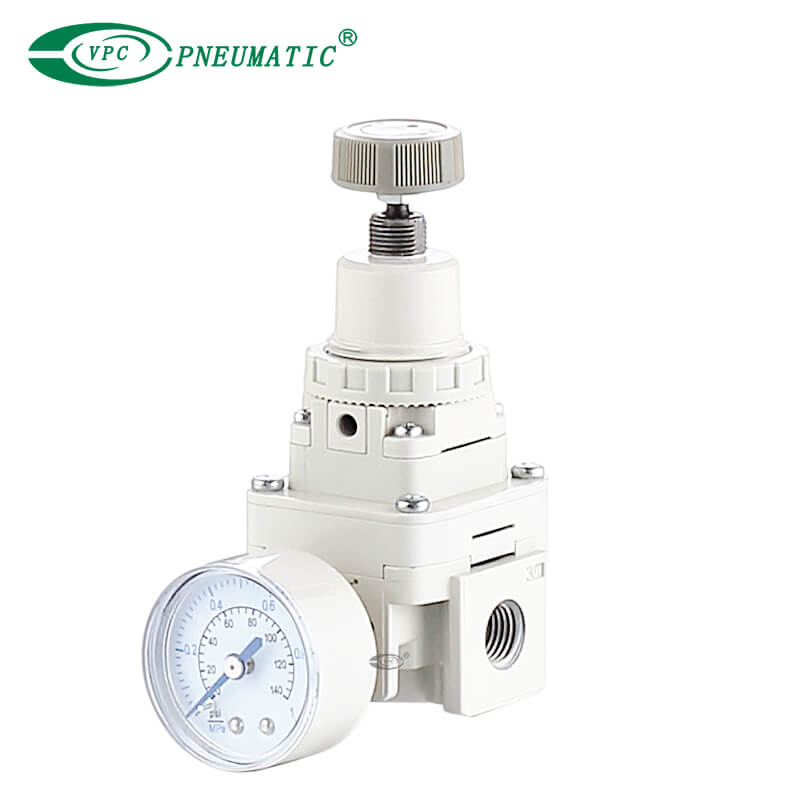

| เกจวัดความดัน (Rc, G) | G33-2-01 | G33-4-01 | G33-10-01 | G43-2-01 | G43-4-01 | G43-10-01 | G43-2-01 | G43-4-01 | G43-10-01 |
* ตัวยึดและสกรูยึดสองตัว (M5 x 35) หากต้องการติดตั้งฉากยึด ให้ถอดสกรูตัวกล้องสองตัว (M5 x 30) บนแผ่นป้ายชื่อที่อยู่ฝั่งตรงข้ามออก แล้วเปลี่ยนสกรูสองตัวที่ยึดติดไว้กลับคืน สกรูยึดขายึด (M5 x 35)
| คำอธิบาย | รุ่นที่ใช้งานได้ | ||
| IR10□0-□01□-X170 | IR2□□0-□02□-X170 | IR3□□0-□□□-X170 | |
| ①ตัวกรองอากาศ | AF20-A | AF30-A | AF40-A |
| ②เครื่องแยกหมอก | AFM20-A | AFM30-A | เอเอฟเอ็ม40-เอ |
| 3.อินเทอร์เฟซ | Y200-A | Y300-A | Y400-A |
| ④อินเทอร์เฟซพร้อมขายึด | Y200T-A | Y300T-A | Y400T-A |
* อะแดปเตอร์โมดูลาร์ที่แนบมากับสินค้าสั่งทำ (IR□□□□-□□-X170) จัดส่งพร้อมกันแต่ไม่ได้ประกอบ
ขนาดหลัก
