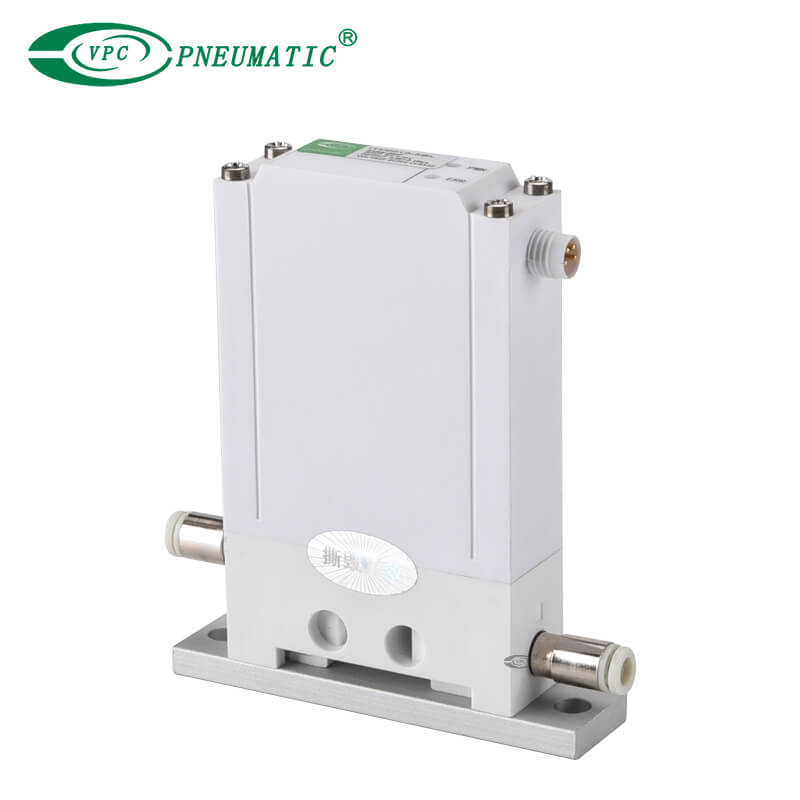

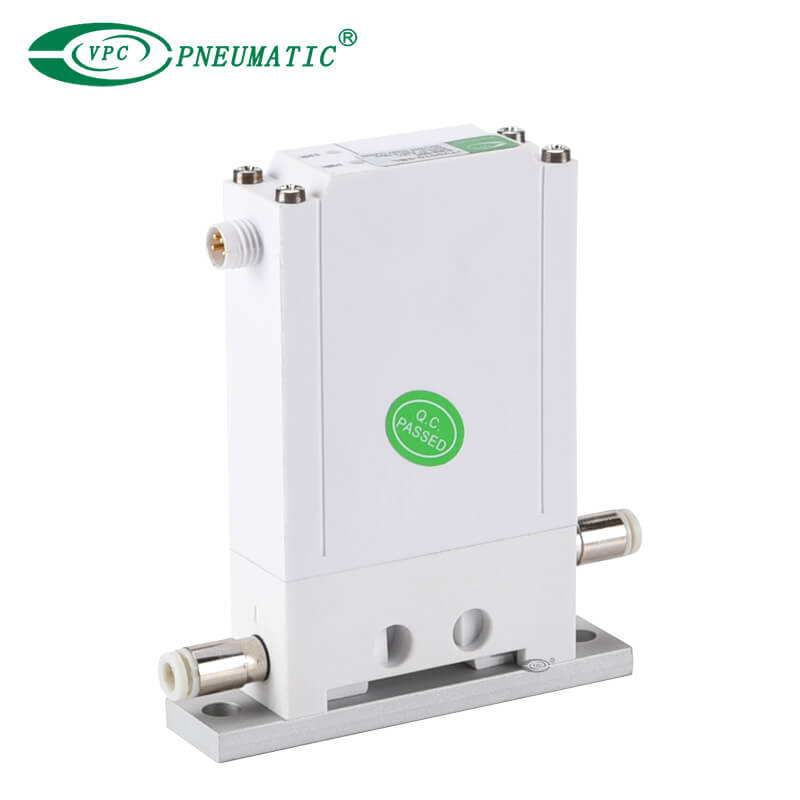

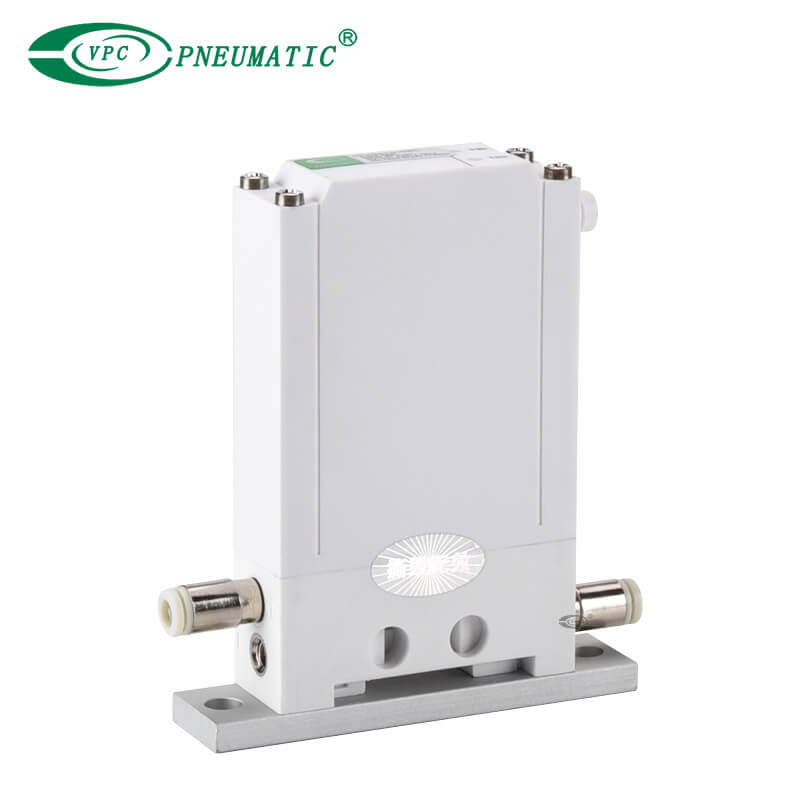

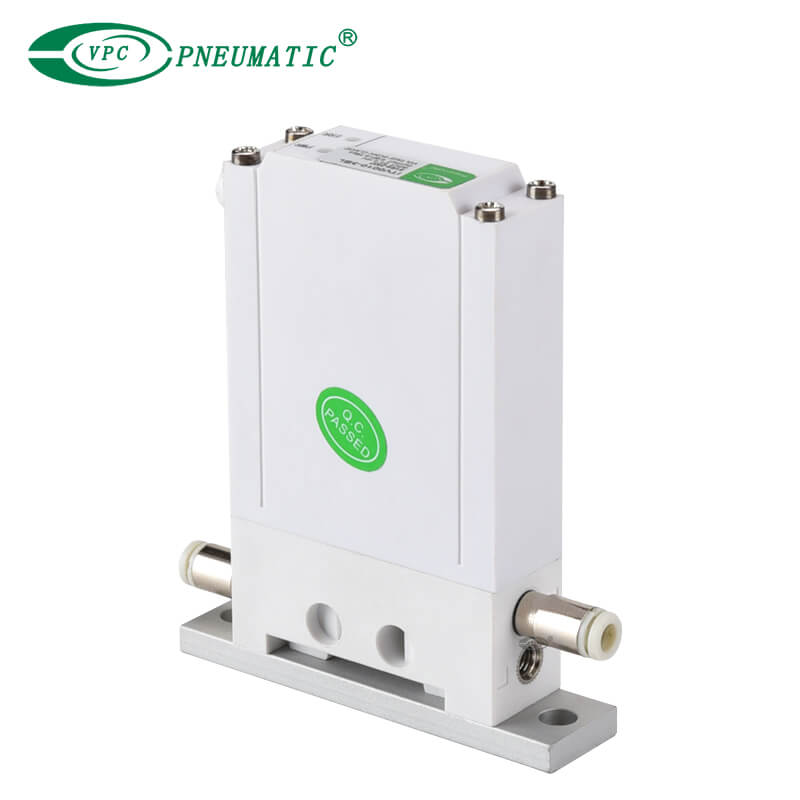

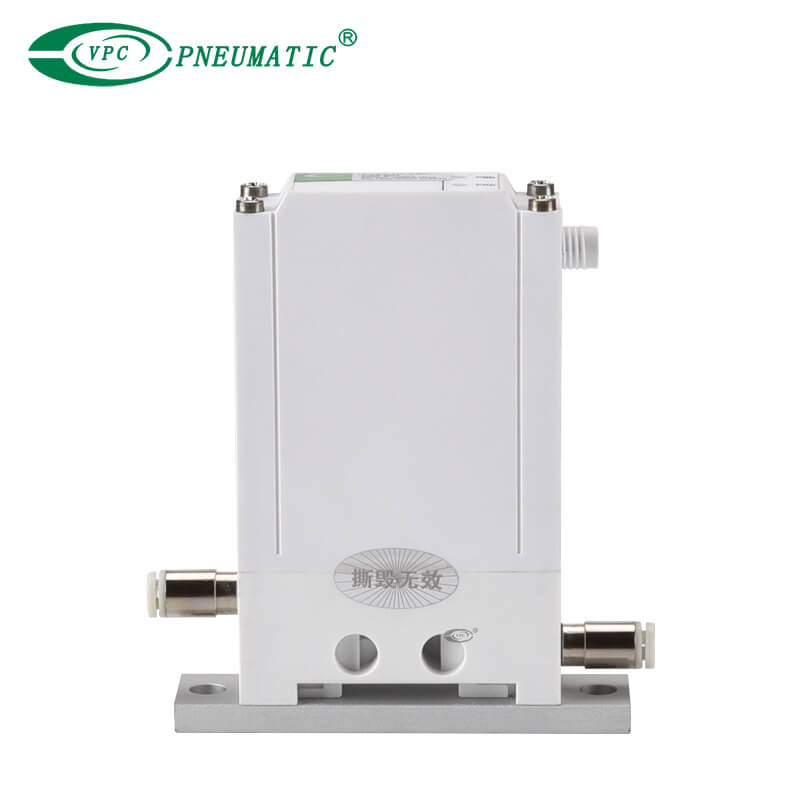

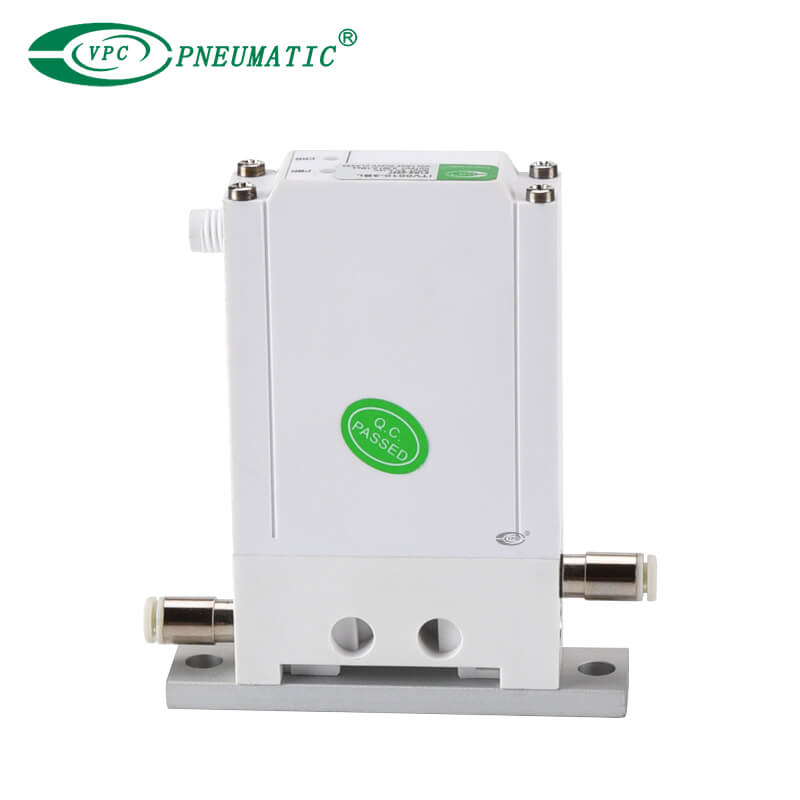

รายละเอียดสินค้า
สำหรับการควบคุมแรงดันสุญญากาศแบบไม่ต่อเนื่องตามสัดส่วนของสัญญาณไฟฟ้า
● เชิงเส้น: ±1% FS หรือน้อยกว่า
● ฮิสเทอรีซิส: 0.5% FS หรือน้อยกว่า
● การทำซ้ำ: ±0.5% FS หรือน้อยกว่า
● เวลาตอบสนองความเร็วสูง: 0.1 วินาที (ไม่มีโหลด)
● ความเสถียรสูง — ความไว: 0.2% FS หรือน้อยกว่า

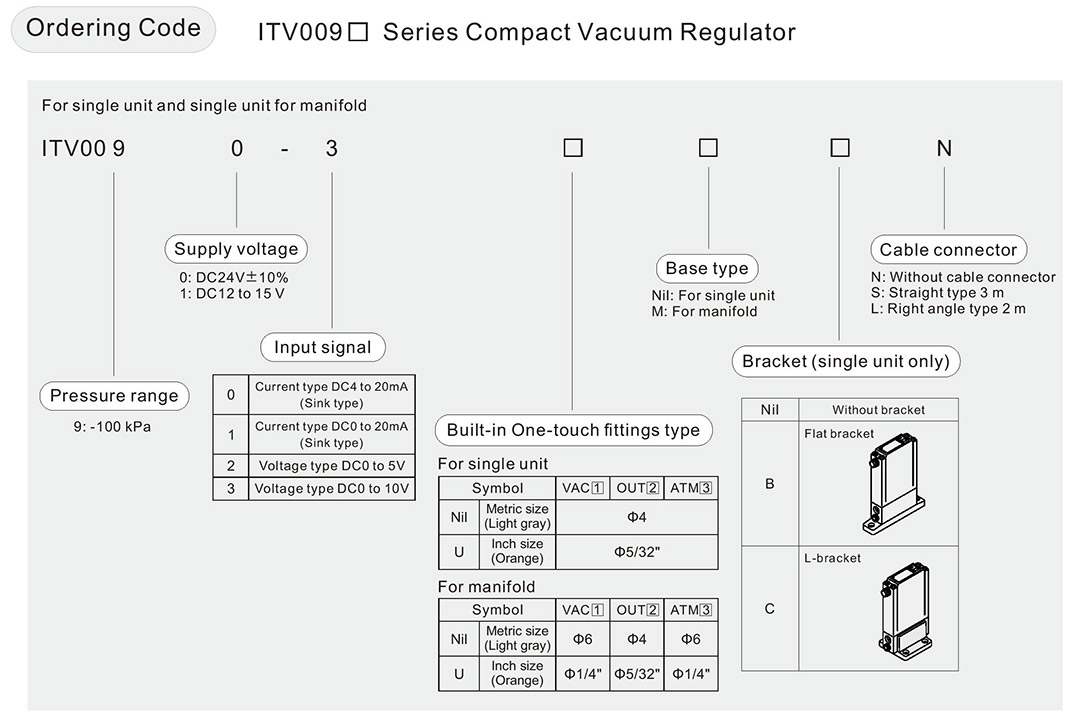

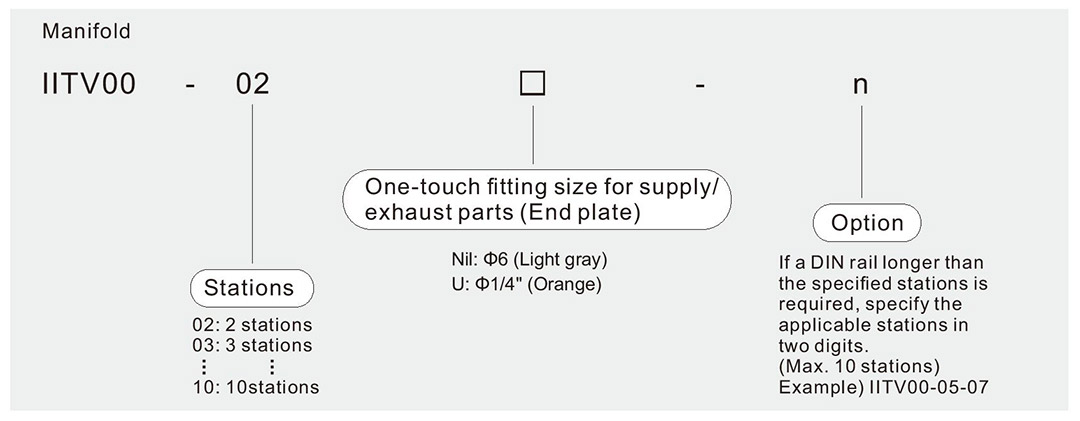

* ราง DIN ที่มีความยาวตามจำนวนสถานีจะติดอยู่กับท่อร่วม
สำหรับขนาดของราง DIN โปรดดูที่ขนาดภายนอก
คุณสมบัติของผลิตภัณฑ์
| แบบอย่าง | ITV009□ | |
นาที.จัดหา ความดัน | ตั้งค่าแรงดัน -1 kPa | |
| สูงสุดแรงดันอุปทาน | -101 กิโลปาสคาล | |
| ตั้งค่าช่วงแรงดัน | -1 ถึง -100 กิโลปาสคาล | |
| แหล่งจ่ายไฟ | แรงดันไฟฟ้า | DC24V±10%, DC12 ถึง 15V |
| ปัจจุบัน การบริโภค | แรงดันไฟฟ้าของแหล่งจ่ายไฟประเภท DC24 V: 0.12 A หรือน้อยกว่า แรงดันไฟฟ้าของแหล่งจ่ายไฟประเภท DC12 ถึง 15 V: 0.18 A หรือน้อยกว่า | |
| สัญญาณเข้า | ประเภทแรงดันไฟฟ้า | DC0 ถึง 5V, DC0 ถึง 10V |
| ประเภทปัจจุบัน | DC4 ถึง 20mA, DC0 ถึง 20mA (ประเภทอ่างล้างจาน) | |
| อิมพีแดนซ์อินพุต | ประเภทแรงดันไฟฟ้า | ประมาณ10 กิโลโอห์ม |
| ประเภทปัจจุบัน | ประมาณ250 กิโลโอห์ม | |
สัญญาณเอาท์พุต*2) | เอาต์พุตแบบอะนาล็อก | DC1 ถึง 5 V (ความต้านทานเอาต์พุต: ประมาณ 1 kΩ) ความแม่นยำของเอาต์พุต ±6% FS หรือน้อยกว่า |
| เชิงเส้น | ± 1% FS หรือน้อยกว่า | |
| ฮิสเทรีซิส | เอฟเอส 0.5% หรือน้อยกว่า | |
| การทำซ้ำ | ±0.5% เอฟเอส หรือน้อยกว่า | |
| ความไว | 0.2% เอฟเอส หรือน้อยกว่า | |
| ลักษณะอุณหภูมิ | ±0.12% FS/℃ หรือน้อยกว่า | |
| อุณหภูมิในการทำงาน | 0 ถึง 50 ℃ (ไม่มีการควบแน่น) | |
| สิ่งที่ส่งมาด้วย | IP65 เทียบเท่า*3) | |
| ประเภทการเชื่อมต่อ | ฟิตติ้ง One-touch ในตัว | |
| ขนาดการเชื่อมต่อ | สำหรับคนโสด หน่วย | ขนาดเมตริก 1, 2, 3: Φ4 |
| ขนาดนิ้ว 1, 2, 3: Φ5/32' | ||
| ท่อร่วม | ขนาดเมตริก 1, 3: Φ6, 2: Φ4 | |
| ขนาดนิ้ว 1, 3: Φ1/4', 2: Φ5/32' | ||
| น้ำหนัก*1) | 100 กรัมหรือน้อยกว่า (ไม่มีตัวเลือก) | |
*1) ระบุน้ำหนักของหน่วยเดียว
สำหรับ ITV00-n
น้ำหนักรวม (g) ≤ สถานี (n) × 100 ＋ 130 (น้ำหนักของบล็อกท้าย A, ชุด B) + น้ำหนัก (g) ของราง DIN
*2) เมื่อวัดเอาต์พุตอะนาล็อกของ ITV จาก 1 ถึง 5 VDC หากอิมพีแดนซ์ของโหลดน้อยกว่า 100 kΩ เอาต์พุตอะนาล็อกจะมอนิเตอร์ ความแม่นยำ ±6% FS หรือน้อยกว่าอาจไม่สามารถใช้ได้
ผลิตภัณฑ์ที่มีความแม่นยำภายใน ±6% จะถูกจัดส่งตามคำขอของคุณ
แรงดันขาออกยังคงไม่ได้รับผลกระทบ
*3) เมื่อใช้งานภายใต้เงื่อนไขเทียบเท่า IP65 ให้ต่อข้อต่อหรือท่อเข้ากับรูหายใจก่อนใช้งาน
*4) เมื่อมีการใช้การไหลต่อเนื่อง แรงดันอาจไม่เสถียรขึ้นอยู่กับสภาพของท่อ
*5) เมื่อเปิดเครื่อง อาจมีเสียงรบกวนเกิดขึ้นเสียงนี้เป็นเรื่องปกติและไม่ได้บ่งชี้ถึงความผิดปกติ

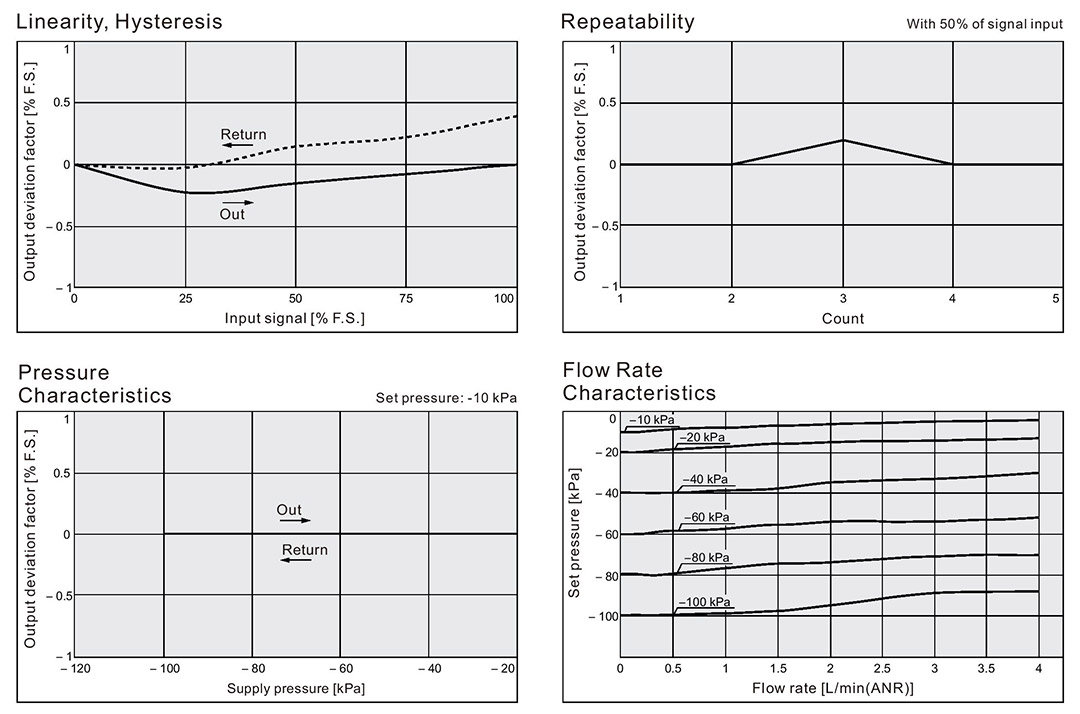

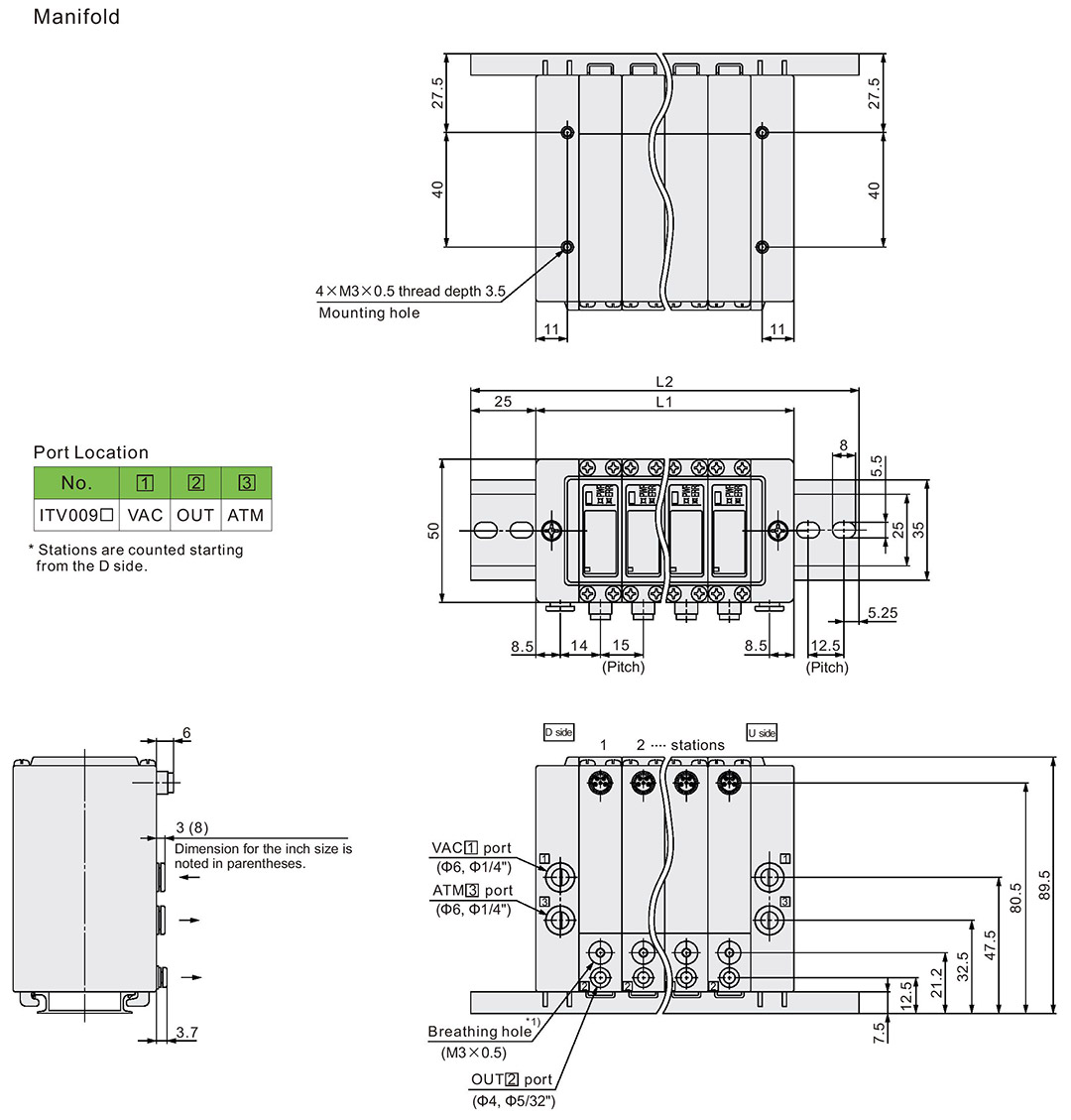

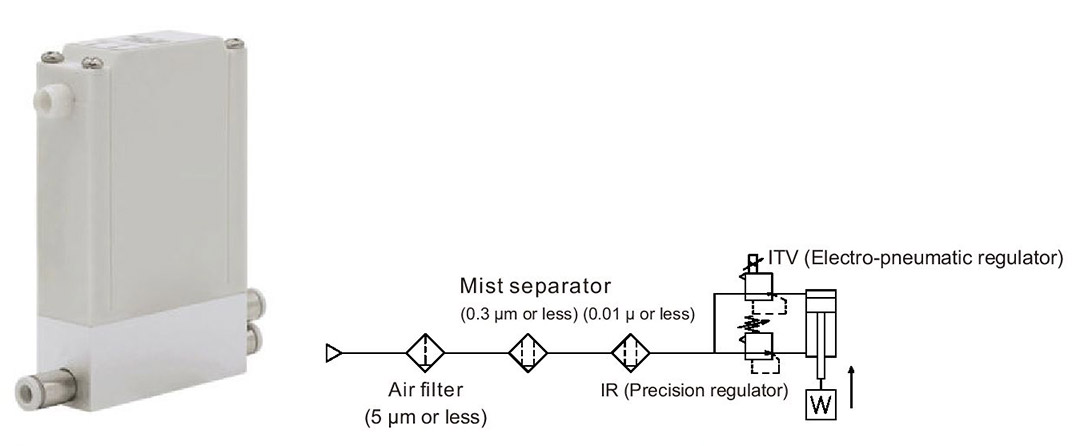

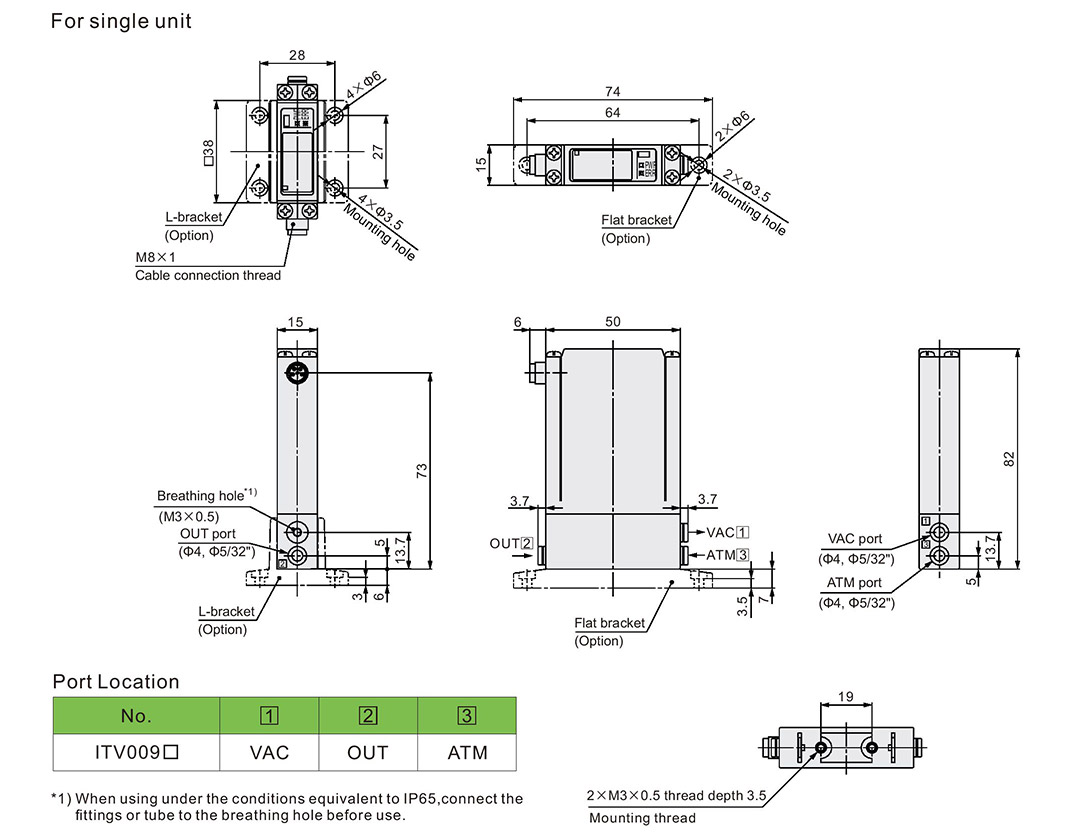

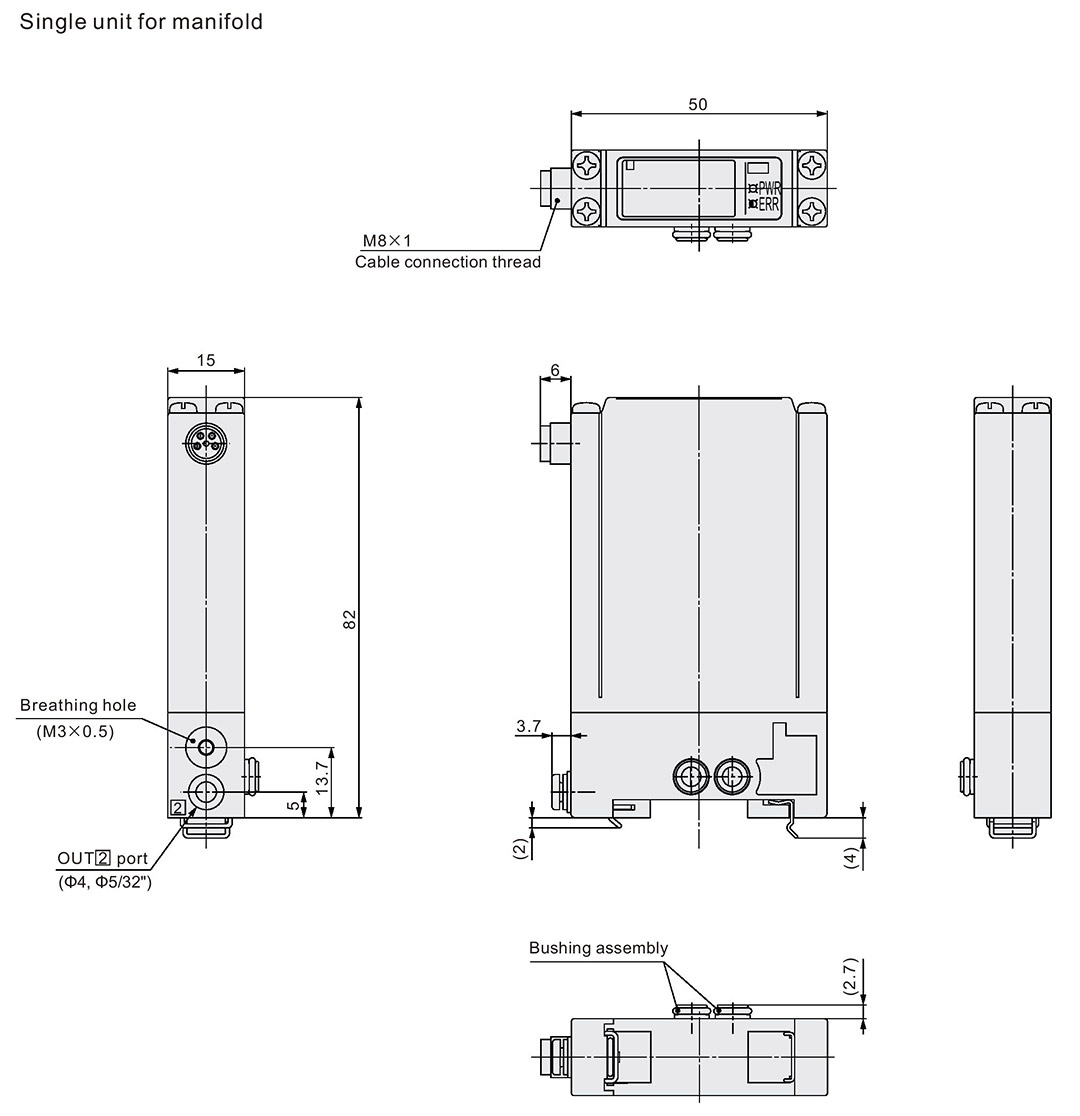

มิติข้อมูลหลัก
*1) เมื่อใช้งานภายใต้เงื่อนไขเทียบเท่ากับ IP65 ให้ต่อข้อต่อหรือท่อเข้ากับรูหายใจก่อนใช้งาน
*2) สำหรับขนาดของขั้วต่อสายเคเบิล โปรดดูที่หน่วยเดียว
| สถานี Manifold n | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
| L1 | 60 | 75 | 90 | 105 | 120 | 135 | 150 | 165 | 180 |
| L2 | 110.5 | 123 | 148 | 160.5 | 173 | 185.5 | 198 | 223 | 235.5 |
| น้ำหนักของราง DIN [g] | 20 | 22 | 27 | 29 | 31 | 34 | 36 | 41 | 43 |
*1) เมื่อใช้งานตามเงื่อนไข เทียบเท่า IP65 เชื่อมต่อ อุปกรณ์หรือท่อหายใจ เจาะรูก่อนใช้งาน
*2) สำหรับขนาดของขั้วต่อสายเคเบิล โปรดดูที่หน่วยเดียว
