| ตั้งค่าช่วงแรงดัน： | |
| อุณหภูมิในการทำงาน： | |

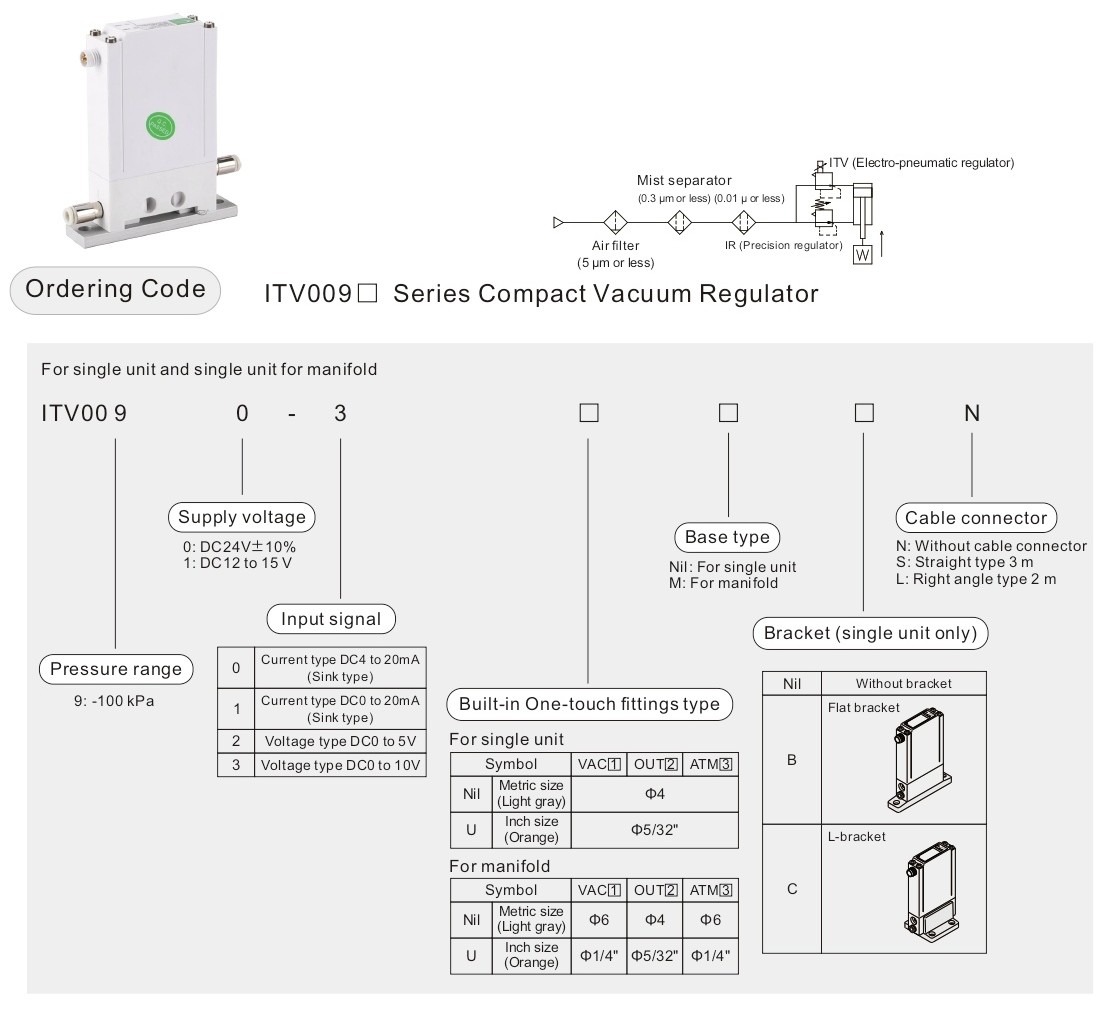

คำอธิบายผลิตภัณฑ์
สำหรับการควบคุมแรงดันสุญญากาศแบบไม่มีขั้นตอนตามสัดส่วนของสัญญาณไฟฟ้า
● ความเป็นเชิงเส้น: ± 1% FS หรือน้อยกว่า
● ฮิสเทรีซิส: 0.5% FS หรือน้อยกว่า
● ความสามารถในการทำซ้ำ: ± 0.5% FS หรือน้อยกว่า
● เวลาตอบสนองความเร็วสูง: 0.1 วินาที (ไม่มีโหลด)
● ความเสถียรสูง — ความไว: 0.2% FS หรือน้อยกว่า
ข้อกำหนดผลิตภัณฑ์
| แบบอย่าง | ไอทีวี009□ | |
นาที. อุปทาน แรงดัน | ตั้งแรงดัน -1 kPa | |
| สูงสุด แรงดัน | -101 ปาสคาล | |
| ตั้งช่วงความดัน | -1 ถึง -100 กิโลปาสคาล | |
| แหล่งจ่ายไฟ | แรงดันไฟฟ้า | DC24V ± 10%, DC12 ถึง 15V |
| การบริโภค ในปัจจุบัน | แรงดันไฟฟ้าของแหล่งจ่ายไฟ ประเภท DC24 V: 0.12 A หรือน้อยกว่า แรงดันไฟฟ้าของแหล่งจ่ายไฟ ประเภท DC12 ถึง 15 V: 0.18 A หรือน้อยกว่า | |
| สัญญาณอินพุต | ประเภทแรงดันไฟฟ้า | DC0 ถึง 5V, DC0 ถึง 10V |
| ประเภทปัจจุบัน | DC4 ถึง 20mA, DC0 ถึง 20mA (ชนิดซิงค์) | |
| ความต้านทานอินพุต | ประเภทแรงดันไฟฟ้า | ประมาณ 10 กิโลโอห์ม |
| ประเภทปัจจุบัน | ประมาณ 250 กิโลโอห์ม | |
สัญญาณเอาต์พุต *2) | เอาต์พุตอะนาล็อก | DC1 ถึง 5 V (ความต้านทานเอาต์พุต: ประมาณ 1 kΩ) ความแม่นยำเอาต์พุต ±6% FS หรือน้อยกว่า |
| ความเป็นเส้นตรง | ±1% FS หรือน้อยกว่า | |
| การตีโพยตีพาย | 0.5% FS หรือน้อยกว่า | |
| การทำซ้ำได้ | ±0.5% FS หรือน้อยกว่า | |
| ความไว | 0.2% FS หรือน้อยกว่า | |
| ลักษณะอุณหภูมิ | ±0.12% FS/℃ หรือน้อยกว่า | |
| อุณหภูมิในการทำงาน | 0 ถึง 50 ℃ (ไม่มีการควบแน่น) | |
| สิ่งที่แนบมา | เทียบเท่า IP65 *3) | |
| ประเภทการเชื่อมต่อ | ฟิตติ้งสัมผัสเดียวในตัว | |
| ขนาดการเชื่อมต่อ | สำหรับ หน่วย เดียว | ขนาดเมตริก 1, 2, 3: Φ4 |
| ขนาดนิ้ว 1, 2, 3: Φ5/32' | ||
| นานา | ขนาดเมตริก 1, 3: Φ6, 2: Φ4 | |
| ขนาดนิ้ว 1, 3: Φ1/4', 2: Φ5/32' | ||
| น้ำหนัก *1) | 100 กรัมหรือน้อยกว่า (ไม่มีตัวเลือก) | |
*1) ระบุน้ำหนักของยูนิตเดียว
สำหรับ IITV00-n
น้ำหนักรวม (g) ≤ สถานี (n) × 100 ＋ 130 (น้ำหนักของบล็อกปลาย A, ชุดประกอบ B) + น้ำหนัก (g) ของราง DIN
*2) เมื่อทำการวัดเอาต์พุตอะนาล็อกของ ITV ตั้งแต่ 1 ถึง 5 VDC หากอิมพีแดนซ์โหลดน้อยกว่า 100 kΩ ความแม่นยำในการตรวจสอบเอาต์พุตอะนาล็อกที่ ±6% FS หรือน้อยกว่าอาจไม่พร้อมใช้งาน
ผลิตภัณฑ์ที่มีความแม่นยำภายใน ±6% จะถูกจัดส่งตามคำขอของคุณ
แรงดันเอาต์พุตยังคงไม่ได้รับผลกระทบ
*3) เมื่อใช้ภายใต้สภาวะที่เทียบเท่ากับ IP65 ให้เชื่อมต่อข้อต่อฟิตติ้งหรือท่อเข้ากับรูหายใจก่อนใช้งาน
*4) เมื่อมีการสิ้นเปลืองกระแสน้ำ แรงดันอาจไม่เสถียรขึ้นอยู่กับสภาพของท่อ
*5) เมื่อเปิดเครื่อง อาจเกิดเสียงรบกวนได้ เสียงรบกวนนี้เป็นเรื่องปกติและไม่ได้บ่งบอกถึงความผิดปกติ
มิติหลัก
*1) เมื่อใช้ภายใต้สภาวะที่เทียบเท่ากับ IP65 ให้เชื่อมต่อข้อต่อหรือท่อเข้ากับรูหายใจก่อนใช้งาน
*2) สำหรับขนาดของคอนเนคเตอร์สายไฟ โปรดดูยูนิตเดียว
| สถานีท่อร่วม | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
| L1 | 60 | 75 | 90 | 105 | 120 | 135 | 150 | 165 | 180 |
| L2 | 110.5 | 123 | 148 | 160.5 | 173 | 185.5 | 198 | 223 | 235.5 |
| น้ำหนักราง DIN [กรัม] | 20 | 22 | 27 | 29 | 31 | 34 | 36 | 41 | 43 |
*1) เมื่อใช้ภายใต้สภาวะ ที่เทียบเท่ากับ IP65 ให้เชื่อมต่อ ข้อต่อหรือท่อเข้ากับรูหายใจ ก่อนใช้งาน
*2) สำหรับขนาดของคอนเนคเตอร์สายไฟ โปรดดูยูนิตเดียว
