| ชั้นเรียน： | |
|---|---|
| การใช้พลังงาน： | |
| ช่วงความดัน： | |
| ขนาดพอร์ตที่มีอยู่： | |

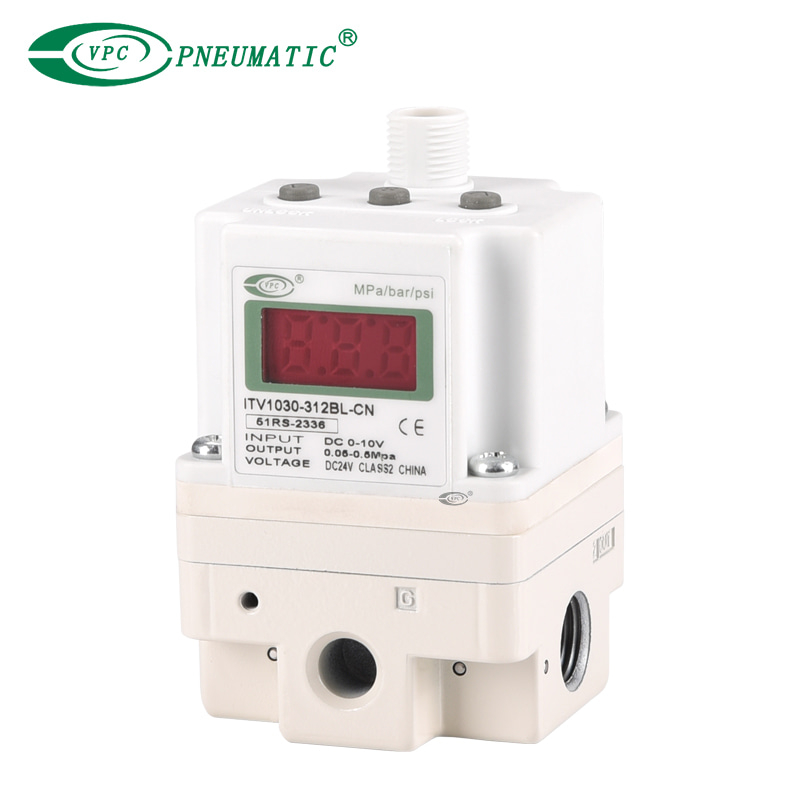

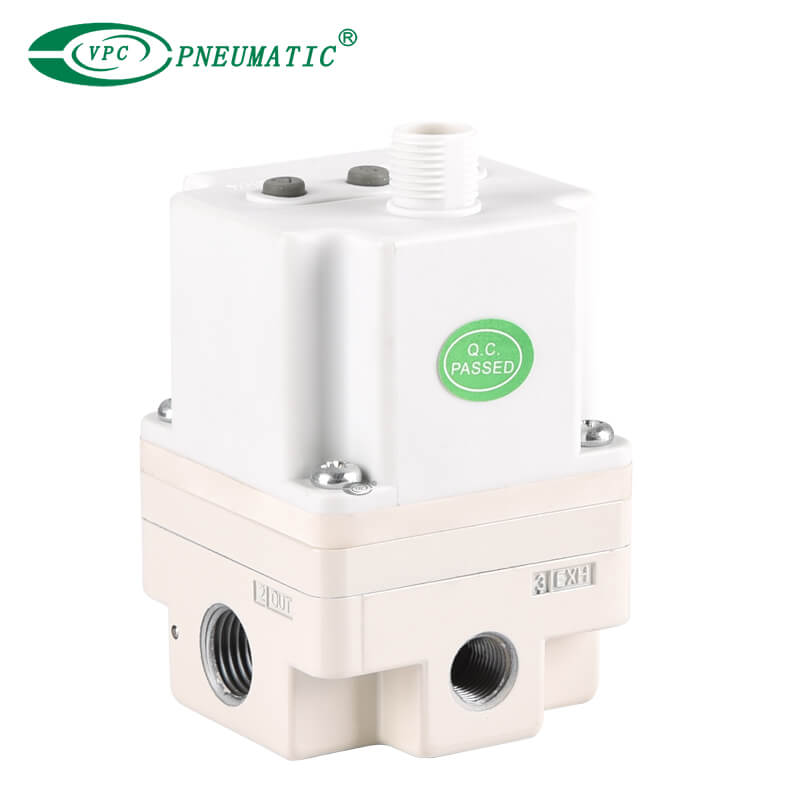

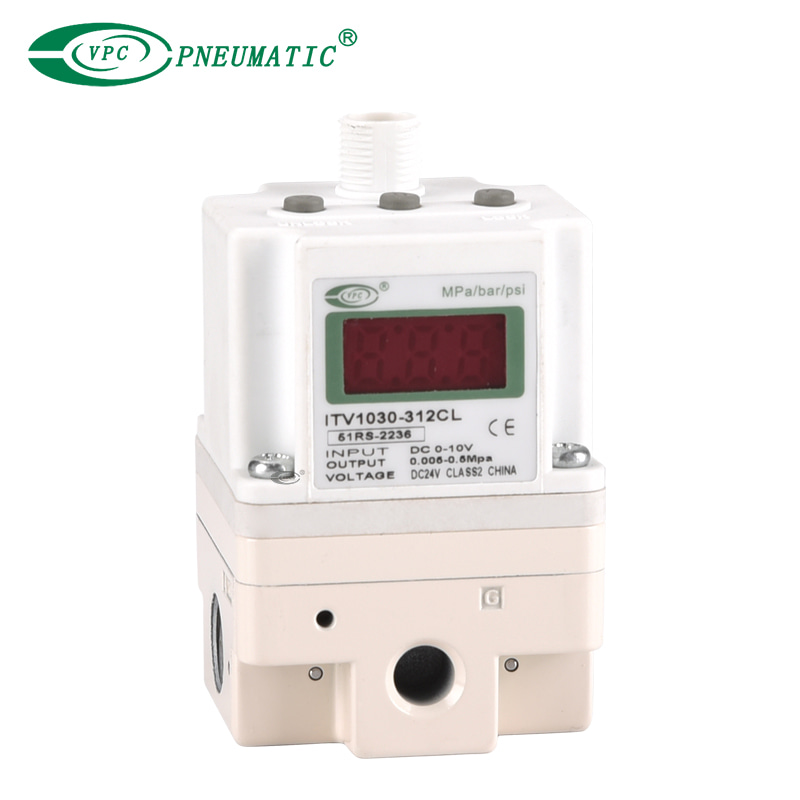

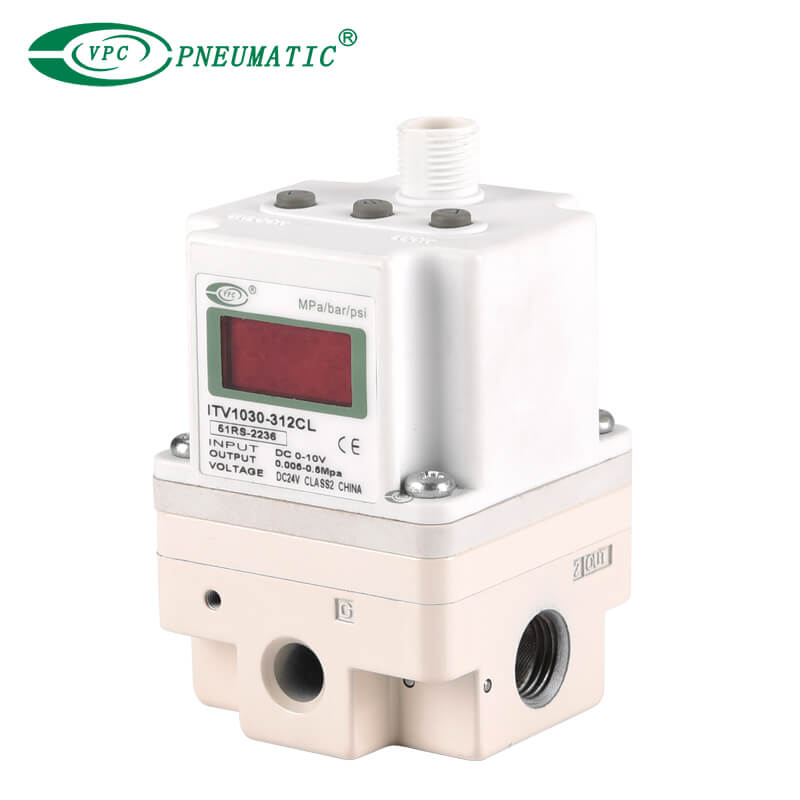

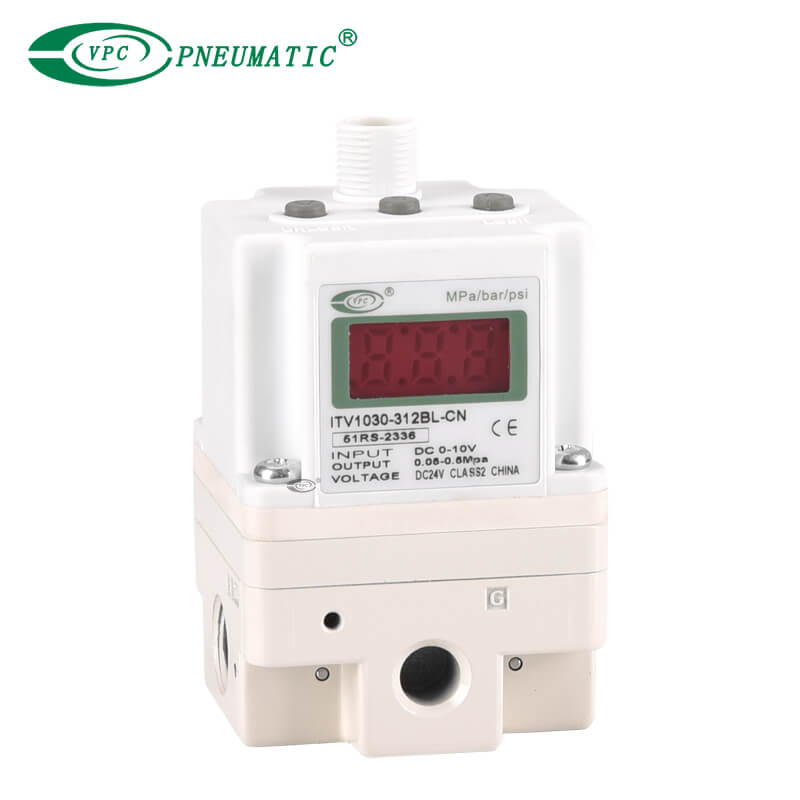

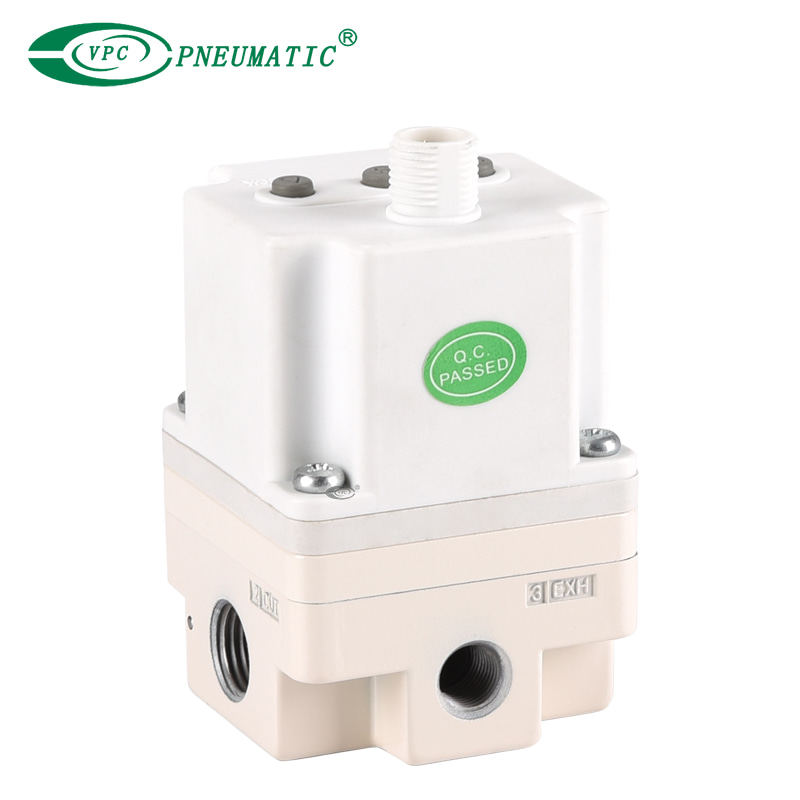

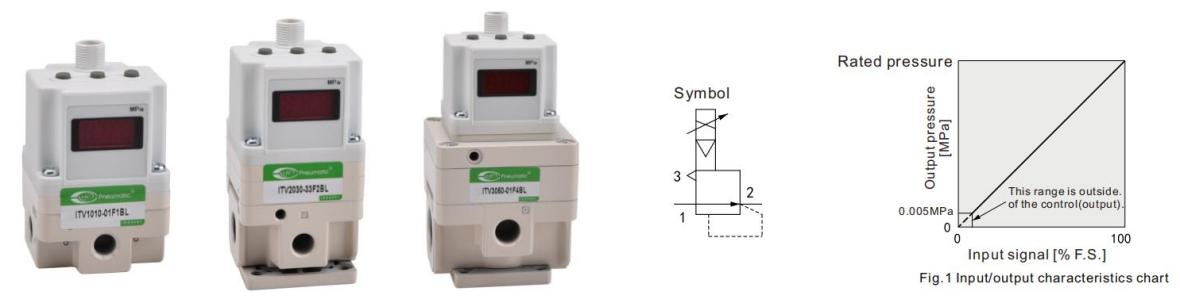

คำอธิบายผลิตภัณฑ์
1) โหมดสัดส่วนไฟฟ้าตระหนักถึงการควบคุมแบบไม่ใช้ขั้วของความดันทางออก
2) สามารถตระหนักถึงการควบคุมระยะไกลและการควบคุมโปรแกรม
3) เมื่อเปรียบเทียบกับการควบคุมเป็นระยะ ๆ ระบบจะง่ายขึ้นและส่วนประกอบจะลดลงอย่างมาก
4) เมื่อเทียบกับวาล์วสัดส่วนไฮดรอลิกปริมาตรขนาดเล็กน้ำหนักเบาโครงสร้างขนาดกะทัดรัดน้ำหนักเบาราคาต่ำ แต่ความเร็วในการตอบสนองช้ากว่าระบบไฮดรอลิกมากมีความไวต่อการเปลี่ยนแปลงมากขึ้น
5) การใช้พลังงานต่ำ: น้อยกว่า 4W (แบบฟอร์มการสื่อสาร)
6) ไม่มีไฟไหม้ไม่มีมลพิษมันได้รับผลกระทบน้อยลงจากการเปลี่ยนแปลงอุณหภูมิ

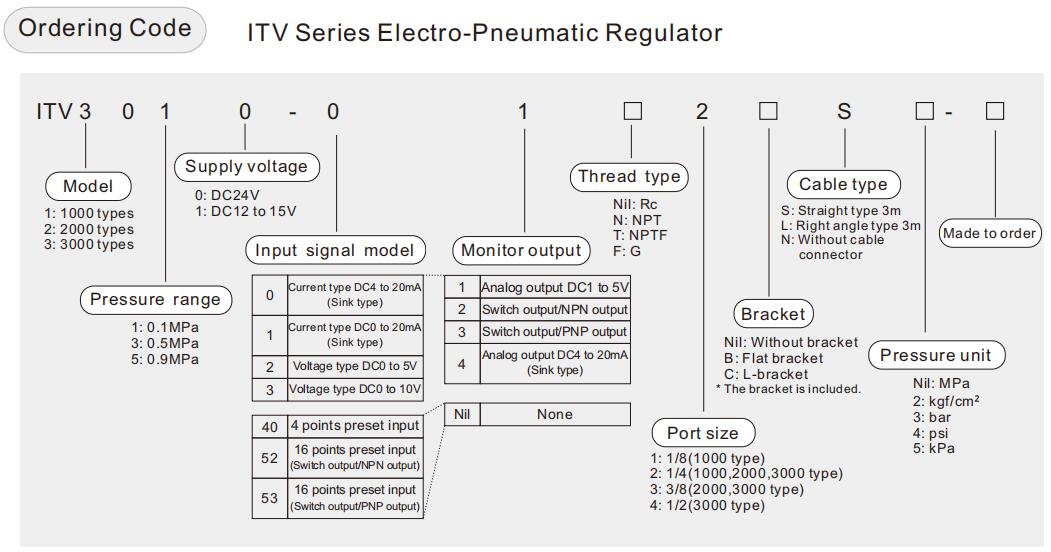

ข้อกำหนดผลิตภัณฑ์
| แบบอย่าง | ITV101 □ *6) | ITV103 □ *6) | ITV105 □ *6) | |
| ITV201 □ | ITV203 □ | ITV205 □ | ||
| ITV301 □ | ITV303 □ | ITV305 □ | ||
| นาที. แรงดัน | ตั้งค่าความดัน +0.1mpa | |||
| สูงสุด แรงดัน | 0.2MPA | 1.0mpa | ||
| ตั้งช่วงความดัน | 0.005 ถึง 0.1MPA | 0.005 ถึง 0.5mpa | 0.005 ถึง 0.9MPA | |
| แหล่งจ่ายไฟ | แรงดันไฟฟ้า | 24VDC ± 10%, 12 ถึง 15VDC | ||
| การบริโภคในปัจจุบัน | แรงดันไฟฟ้าของแหล่งจ่ายไฟ 24 VDC ประเภท: 0.12 a หรือน้อยกว่า แรงดันไฟฟ้าของแหล่งจ่ายไฟ 12 ถึง 15 VDC ประเภท: 0.18 a หรือน้อยกว่า | |||
| สัญญาณอินพุต | ประเภทปัจจุบัน *1) | 4 ถึง 20 MADC, 0 ถึง 20 MADC (ประเภท SINK) | ||
| ประเภทแรงดันไฟฟ้า | 0 ถึง 5 VDC, 0 ถึง 10 VDC | |||
| อินพุตที่ตั้งไว้ล่วงหน้า | 4 คะแนน (เชิงลบสามัญ), 16 คะแนน (ไม่มีขั้วทั่วไป) | |||
| ความต้านทานอินพุต | ประเภทปัจจุบัน | 250Ωหรือน้อยกว่า *5) | ||
| ประเภทแรงดันไฟฟ้า | ประมาณ6.5KΩ | |||
| อินพุตที่ตั้งไว้ล่วงหน้า | แรงดันไฟฟ้าของแหล่งจ่ายไฟ 24 VDC ประเภท: ประมาณ 4.7 kΩ แรงดันไฟฟ้าของแหล่งจ่ายไฟ 12 VDC ประเภท: ประมาณ 2.0 kΩ | |||
สัญญาณเอาต์พุต *2) (การตรวจสอบเอาต์พุต) | เอาต์พุตอะนาล็อก | 1 TO5 VDC (ความต้านทานเอาท์พุท: ประมาณ 1 kΩ) 4 ถึง 20 MADC (ประเภท SINK) (ความต้านทานเอาท์พุท: 250 kΩหรือน้อยกว่า) ความถูกต้องของเอาท์พุท± 6% fs หรือน้อยกว่า | ||
| เอาต์พุต swtich | NPN Open Collector Output: สูงสุด 30 V, 80 Ma PNP Open Collector Output: สูงสุด 80 Ma | |||
| ความเป็นเส้นตรง | ± 1% fs หรือน้อยกว่า | |||
| การตีโพยตีพาย | 0.5% fs หรือน้อยกว่า | |||
| การทำซ้ำได้ | ± 0.5% fs หรือน้อยกว่า | |||
| ความไว | 0.2% fs หรือน้อยกว่า | |||
| ลักษณะอุณหภูมิ | ± 0.12%fs/℃หรือน้อยกว่า | |||
| การแสดงผลแรงดันเอาท์พุท *3) | ความแม่นยำ | ± 2%fs ± 1 หลักหรือน้อยกว่า | ||
| min.unit | MPA: 0.001, kgf/cm 2: 0.01, บาร์: 0.01, psi: 0.1 *4) , KPA: 1 | |||
| อุณหภูมิแวดล้อมและของเหลว | 0 ถึง 50 ℃ (ไม่มีการควบแน่น) | |||
| สิ่งที่แนบมา | IP65 | |||
บันทึก
*1) 2 สายประเภท DC4 ถึง 20mA ไม่สามารถใช้ได้ ต้องใช้แรงดันไฟฟ้า (DC24V หรือ DC12 ถึง 15V)
*2) เลือกเอาต์พุตอะนาล็อกหรือสลับเอาต์พุต นอกจากนี้เมื่อเลือกเอาต์พุตสวิตช์ให้เลือกเอาต์พุต NPN หรือเอาต์พุต PNP
เมื่อทำการวัดเอาต์พุตอะนาล็อก ITV จาก DC1 ถึง 5V หากความต้านทานโหลดน้อยกว่า100KΩเอาต์พุตอะนาล็อก
ตรวจสอบความถูกต้องภายใน± 6% (ช่วงเต็ม) อาจไม่สามารถใช้ได้ ผลิตภัณฑ์ที่มีความแม่นยำภายใน± 6%
จัดหาตามคำขอของคุณ แรงดันเอาท์พุทยังคงไม่ได้รับผลกระทบ
*3) การปรับค่าตัวเลขเช่นการปรับค่าศูนย์/ช่วงหรือประเภทอินพุตที่ตั้งไว้ล่วงหน้าถูกตั้งค่าตามขั้นต่ำ
หน่วยสำหรับการแสดงผลแรงดันเอาท์พุท (เช่น 0.001 ถึง 0.500mpa) โปรดทราบว่าหน่วยไม่สามารถเปลี่ยนแปลงได้
*4) นาที หน่วยสำหรับ 0.9MPA (130psi) ประเภทคือ 1psi
*5) ค่าสำหรับสถานะที่ไม่มีวงจรปัจจุบันรวมอยู่ด้วย หากมีการให้ค่าเผื่อสำหรับวงจรปัจจุบันมากกว่าอินพุต
อิมพีแดนซ์แตกต่างกันไปขึ้นอยู่กับกระแสอินพุต นี่คือ350Ωหรือน้อยกว่าสำหรับกระแสอินพุตของ DC20MA
*6) ซีรี่ส์ ITV1000 เป็นข้อกำหนดที่ปราศจากไขมัน (ชิ้นส่วนที่สัมผัสกับของเหลว)
*7) ลักษณะข้างต้นถูก จำกัด อยู่ที่สถานะคงที่ เมื่ออากาศถูกใช้ไปทางด้านส่งออกความดันอาจผันผวน

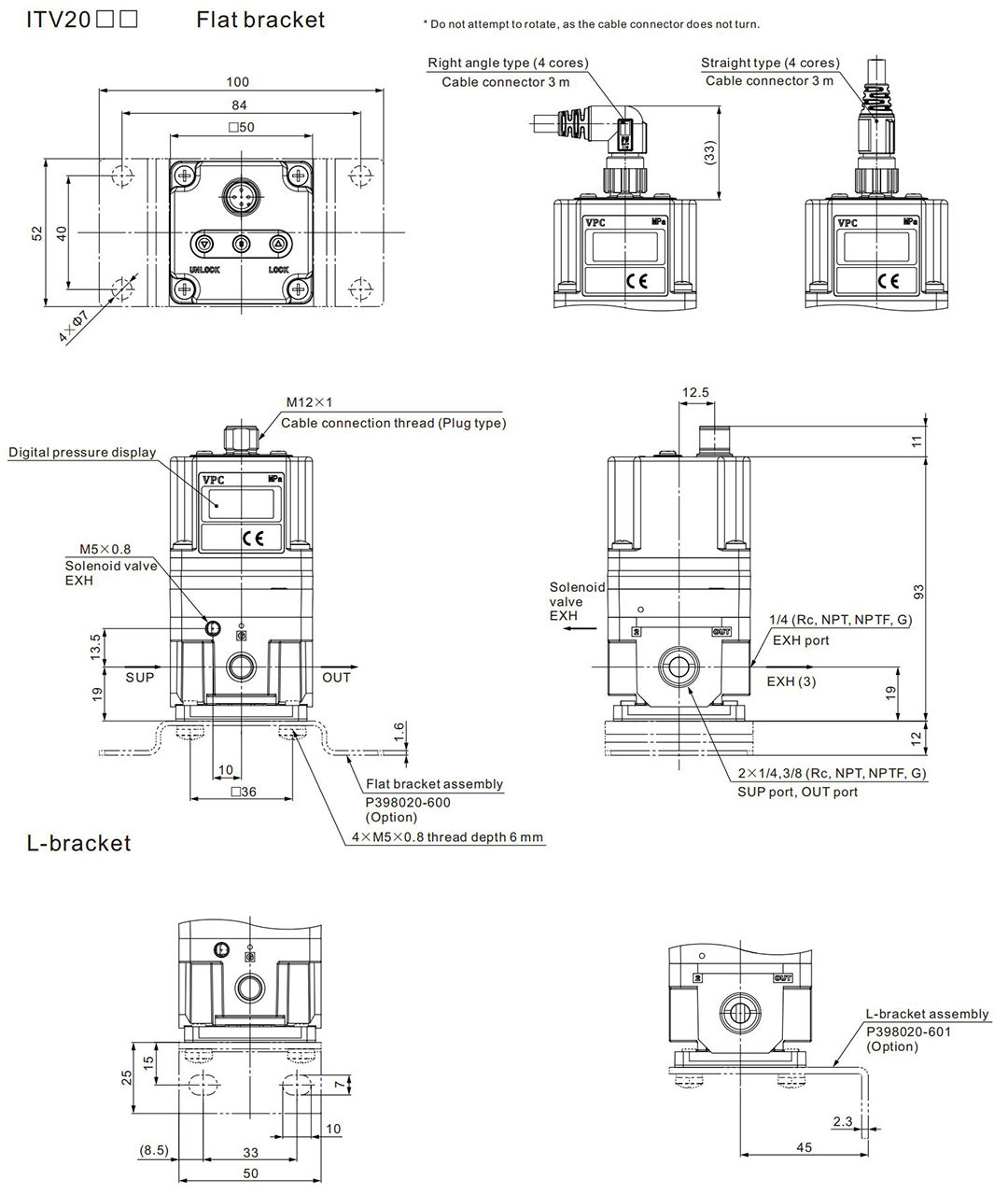

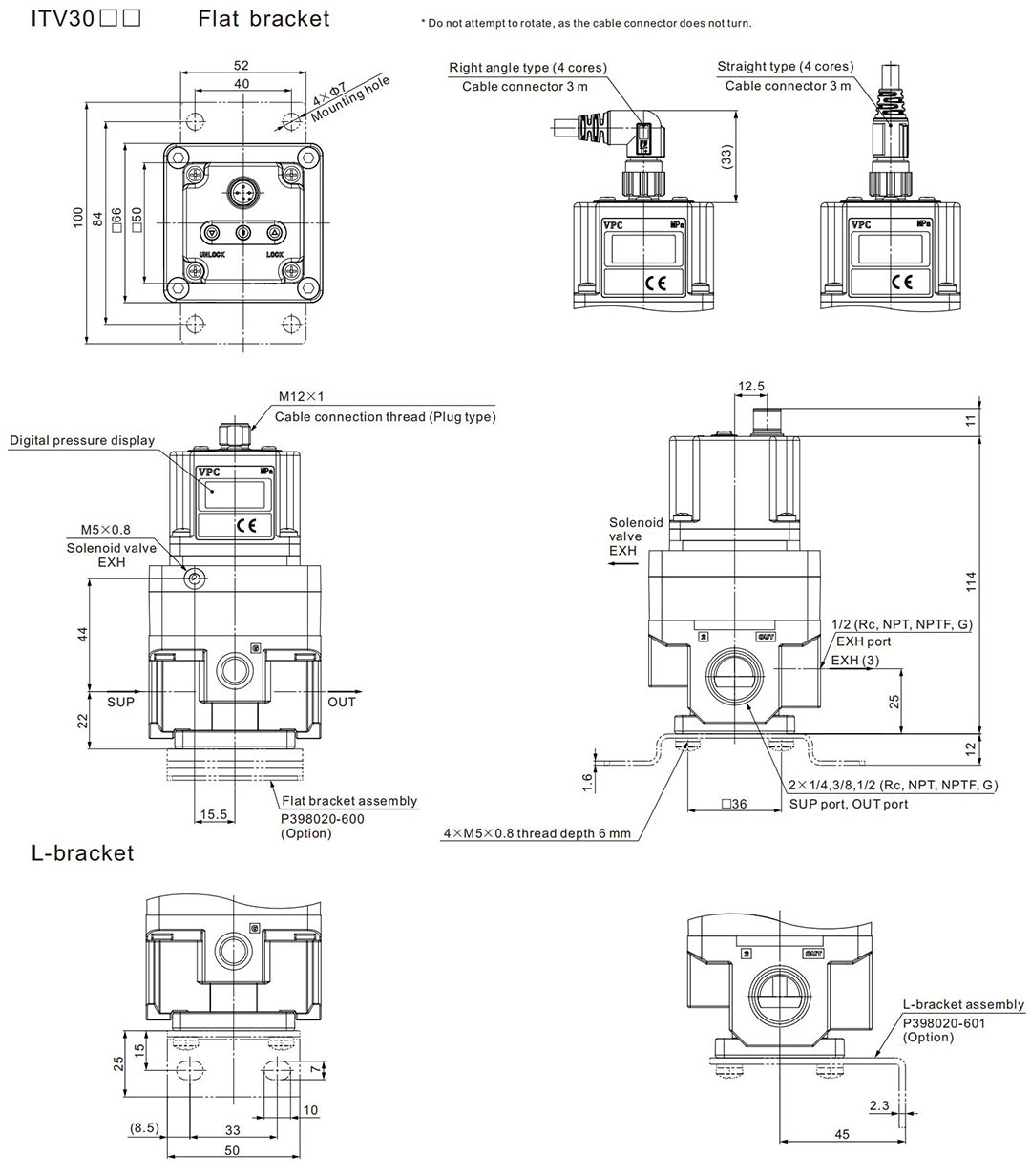

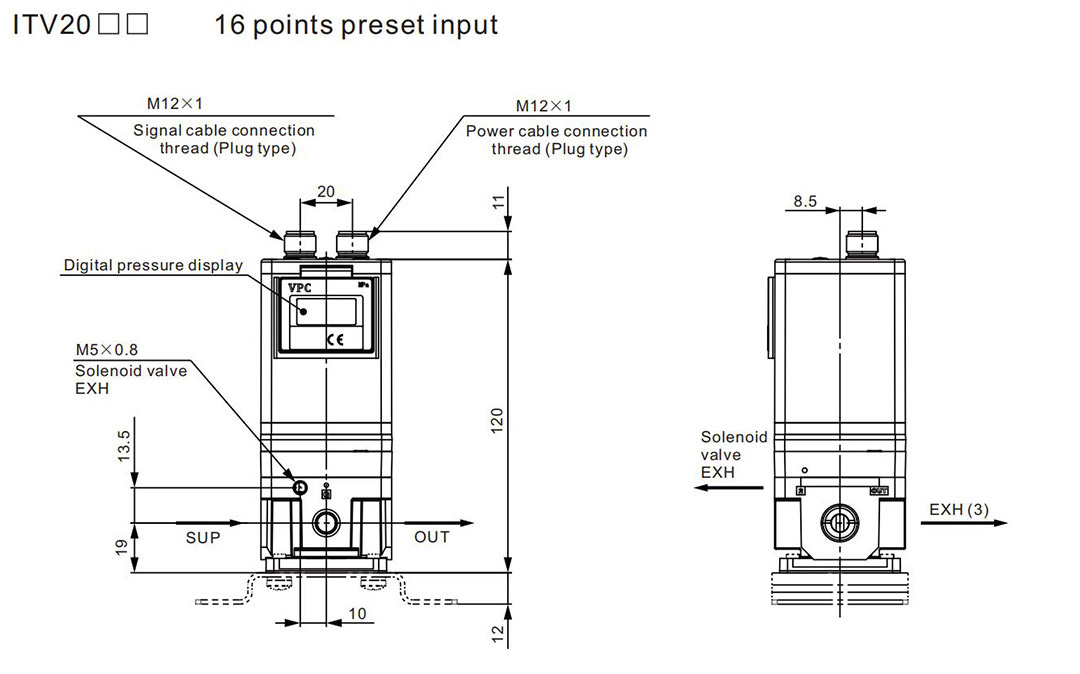

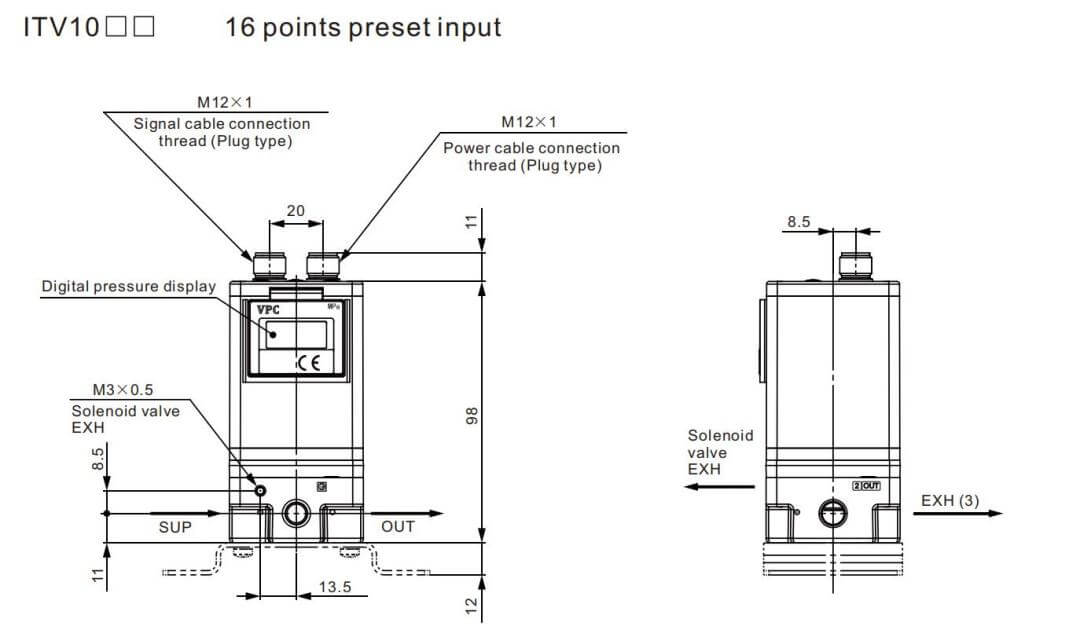

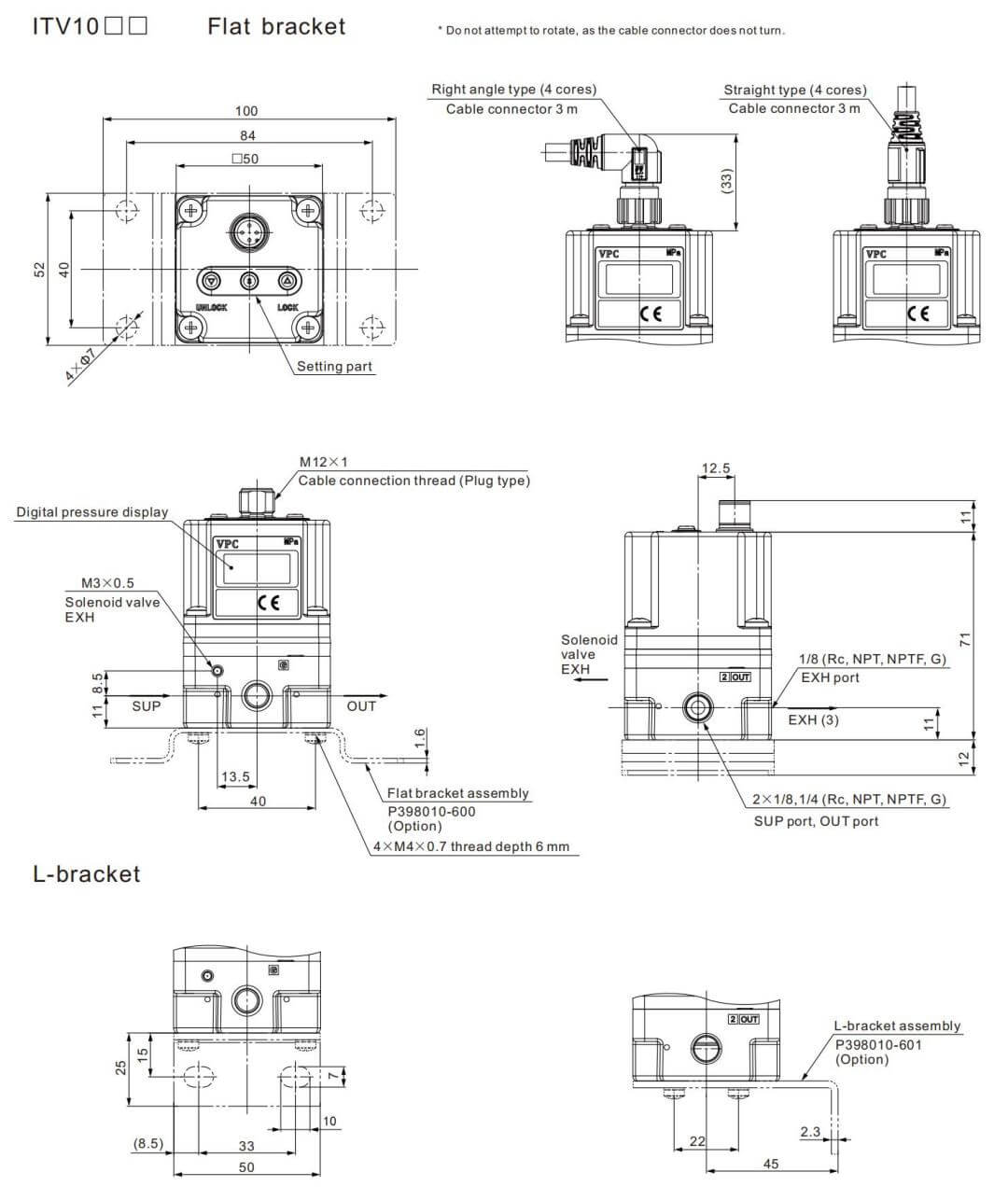

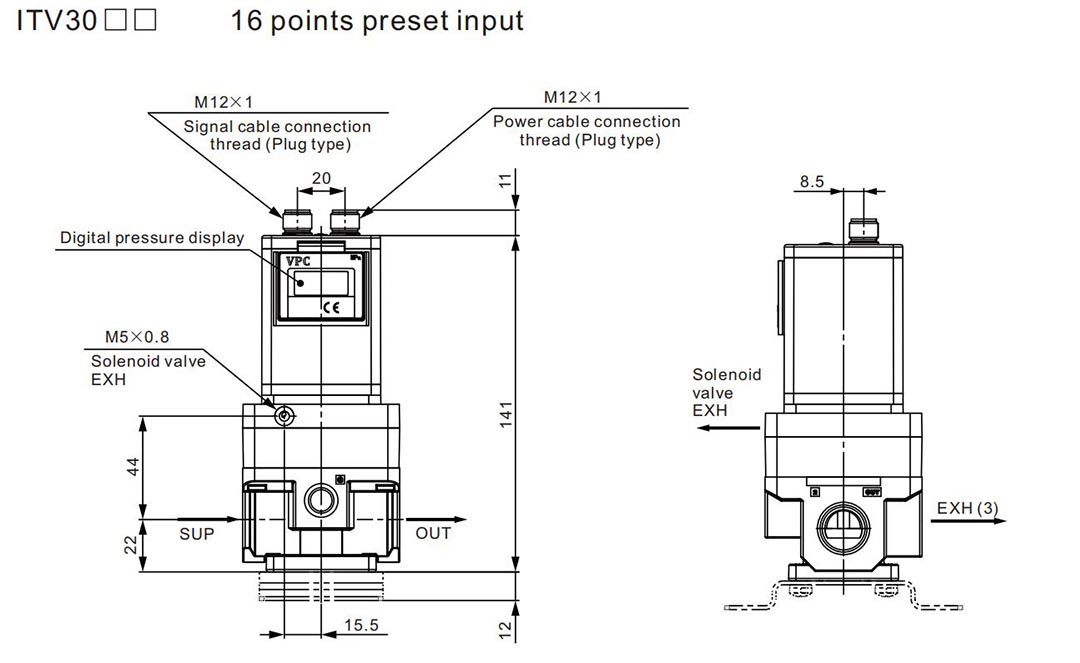

ขนาดของผลิตภัณฑ์
