คำอธิบายผลิตภัณฑ์

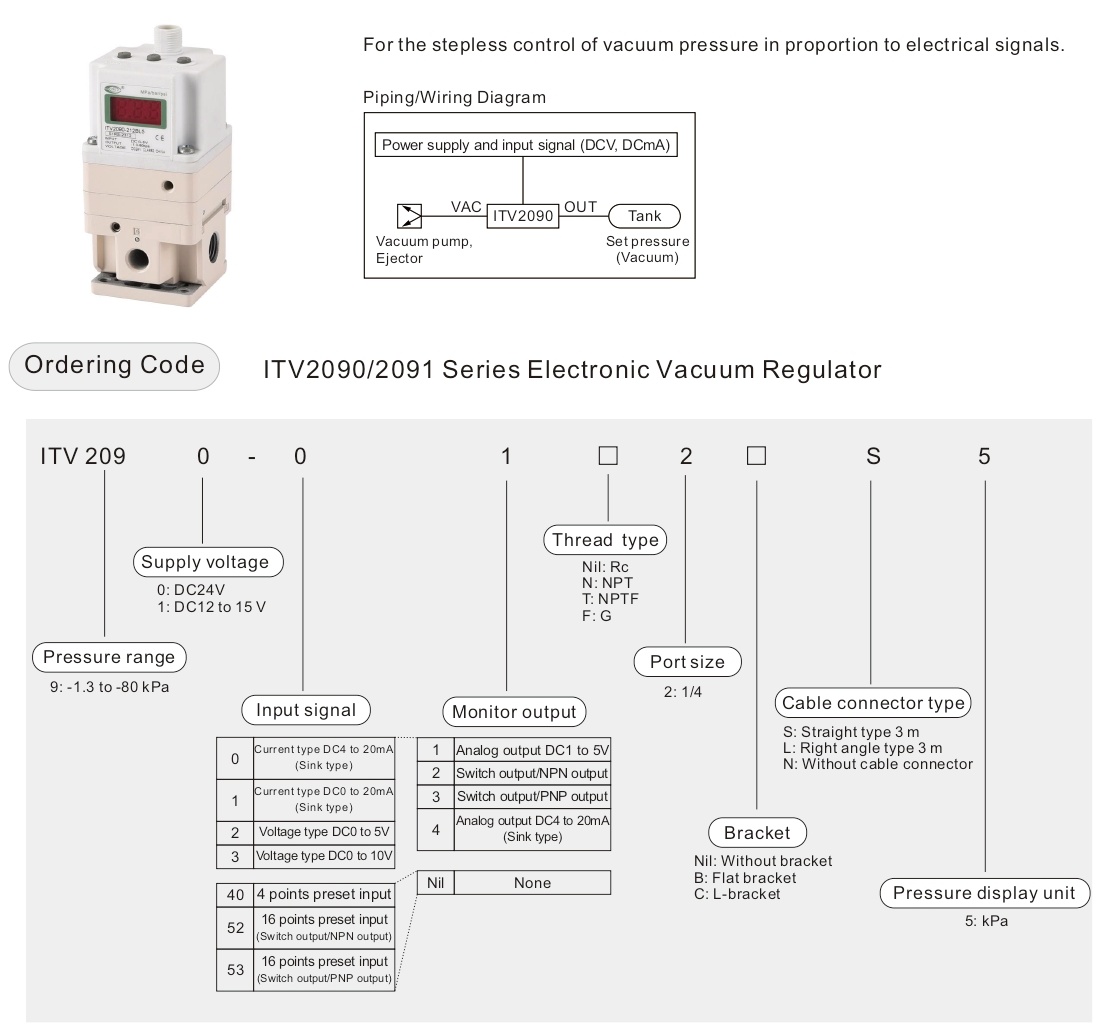

สำหรับการควบคุมแรงดันสุญญากาศแบบไม่มีขั้นตอนตามสัดส่วนของสัญญาณไฟฟ้า
● ควบคุมความดันอากาศตามสัดส่วนของสัญญาณไฟฟ้า
● ช่วงแรงดัน -1.3 ถึง -80kPa
● ขนาดพอร์ตที่ใช้ได้ 1/4
● ตัวเลือกขายึด
ข้อกำหนดผลิตภัณฑ์
| แบบอย่าง | ไอทีวีเอ็กซ์2090 | ไอทีวีเอ็กซ์2091 | |
| นาที. จ่าย แรงดันสุญญากาศ *1) | ตั้งค่าความดัน -13.3 kPa | ||
| สูงสุด จ่าย แรงดัน สุญญากาศ | -101kPa | ||
| ตั้งช่วงความดัน | -1.3 ถึง -80kpa | ||
| แหล่งจ่ายไฟ | แรงดันไฟฟ้า | DC24V ± 10% | DC12 ถึง 15V |
| การบริโภค ในปัจจุบัน | แรงดันไฟฟ้าของแหล่งจ่ายไฟ ประเภท DC24 V: 0.12 A หรือน้อยกว่า *6) แรงดันไฟฟ้าของแหล่งจ่ายไฟ ประเภท DC12 ถึง 15 V: 0.18 A หรือน้อยกว่า | ||
| สัญญาณอินพุต | ประเภทปัจจุบัน *2) | DC4 ถึง 20mA, DC0 ถึง 20mA (ชนิดซิงค์) | |
| ประเภทแรงดันไฟฟ้า | DC0 ถึง 5V, DC0 ถึง 10V | ||
| อินพุตที่ตั้งไว้ล่วงหน้า | 4 คะแนน (เชิงลบสามัญ), 16 คะแนน (ไม่มีขั้วทั่วไป) | ||
| ความต้านทานอินพุต | ประเภทปัจจุบัน | 250Ω หรือน้อยกว่า *3) | |
| ประเภทแรงดันไฟฟ้า | ประมาณ 6.5 กิโลโอห์ม | ||
| อินพุตที่ตั้งไว้ล่วงหน้า | แรงดันไฟฟ้าของแหล่งจ่ายไฟ ชนิด DC24 V: ประมาณ. 4.7 กิโลโอห์ม แรงดันไฟฟ้าของแหล่งจ่ายไฟ ชนิด DC12 V: ประมาณ. 2.0 กิโลโอห์ม | ||
สัญญาณเอาท์พุต *4) (การตรวจสอบเอาต์พุต) | เอาต์พุตอะนาล็อก | DC1 ถึง 5 V (ความต้านทานเอาต์พุต: ประมาณ 1 kΩ) DC4 ถึง 20 mA (ชนิดซิงค์) (ความต้านทานเอาต์พุต: 250 Ω หรือน้อยกว่า) ความแม่นยำเอาต์พุต ±6% FS หรือน้อยกว่า | |
| สลับเอาต์พุต | NPN Open Collector Output: สูงสุด 30 V, 80 Ma PNP Open Collector Output: สูงสุด 80 Ma | ||
| ความเป็นเส้นตรง | ± 1% fs หรือน้อยกว่า | ||
| การตีโพยตีพาย | FS 0.5% หรือน้อยกว่า | ||
| การทำซ้ำได้ | ±0.5% FS หรือน้อยกว่า | ||
| ความไว | 0.2% FS หรือน้อยกว่า | ||
| ลักษณะอุณหภูมิ | ±0.12% FS/℃ หรือน้อยกว่า | ||
| จอแสดง ผลแรงดันขาออก | ความแม่นยำ | ±2% FS ±1 หลักหรือน้อยกว่า | |
| หน่วย | ปาสคาล *5) ขั้นต่ำ จอแสดงผล: 1 | ||
| อุณหภูมิในการทำงาน | 0 ถึง 50 ℃ (ไม่มีการควบแน่น) | ||
| สิ่งที่แนบมา | IP65 | ||
| น้ำหนัก | 350ก | ||
*1) ขั้นต่ำ แรงดันสุญญากาศที่จ่ายควรน้อยกว่าค่าสูงสุด 13.3 kPa ค่าการตั้งค่าความดันสุญญากาศ
*2) DC4 ถึง 20 mA ไม่สามารถใช้ได้กับประเภท 2 ขดลวด ต้องใช้แรงดันไฟฟ้าของแหล่งจ่ายไฟ (DC24 V หรือ DC12 ถึง 15 V)
*3) ค่าสำหรับสถานะที่ไม่รวมวงจรกระแสเกิน หากมีการเผื่อไว้สำหรับวงจรกระแสเกิน อิมพีแดนซ์อินพุต จะแตกต่างกันไปขึ้นอยู่กับแหล่งจ่ายไฟอินพุต ค่านี้คือ 350 Ω หรือน้อยกว่าสำหรับกระแสอินพุต DC20 mA เมื่อทำการวัดเอาต์พุตอะนาล็อกของ ITV จาก DC1 ถึง 5 V หากอิมพีแดนซ์โหลดน้อยกว่า 100 kΩ ความแม่นยำในการตรวจสอบเอาต์พุตแบบอะนาล็อก ภายใน ±6% (เต็มช่วง) อาจไม่พร้อมใช้งาน ผลิตภัณฑ์ที่มีความแม่นยำภายใน ±6% จะถูกจัดส่งตามคำขอของคุณ แรงดันเอาต์พุตยังคงไม่ได้รับผลกระทบ
*4) ต้องเลือกเอาต์พุตแบบอะนาล็อกหรือเอาต์พุตแบบสวิตช์ นอกจากนี้ เมื่อเลือกเอาต์พุตสวิตช์ จะต้องเลือกเอาต์พุต NPN หรือ PNP ด้วย ใช้ความระมัดระวังว่าประเภทอินพุตที่ตั้งไว้ล่วงหน้าไม่มีฟังก์ชันสัญญาณเอาท์พุต
*5) โปรดติดต่อ VPC เกี่ยวกับการบ่งชี้ด้วยหน่วยความดันอื่น ๆ
*6) โปรดดูตารางด้านล่างสำหรับข้อกำหนดด้านการสื่อสาร
เงื่อนไขการวัด ลักษณะอัตราการไหล
● อัตราการไหลของไอเสียของปั๊มสุญญากาศ ที่ใช้วัด: 500 ลิตร/นาที (ANR)
● แรงดันสุญญากาศขาเข้า: –100 kPa [เมื่ออัตราการไหลของทางออกคือ 0 ลิตร/นาที (ANR)]
● สูงสุด อัตราการไหล: 132 ลิตร/นาที (ANR) (ด้วยแรงดันสุญญากาศทางเข้าที่ –39 kPa)
มิติหลัก
| คำอธิบาย | หมายเลขชิ้นส่วน | |
| ชุดขายึดแบบแบน (รวมถึงสกรูยึด) | P398020-600 | |
| ชุดประกอบฉากยึดรูปตัว L (รวมสกรูยึด) | P398020-601 | |
| ขั้วต่อสายไฟ (4 แกน) | แบบตรง 3 ม | P398020-500-3 |
| แบบมุมขวา 3 ม | P398020-501-3 | |
