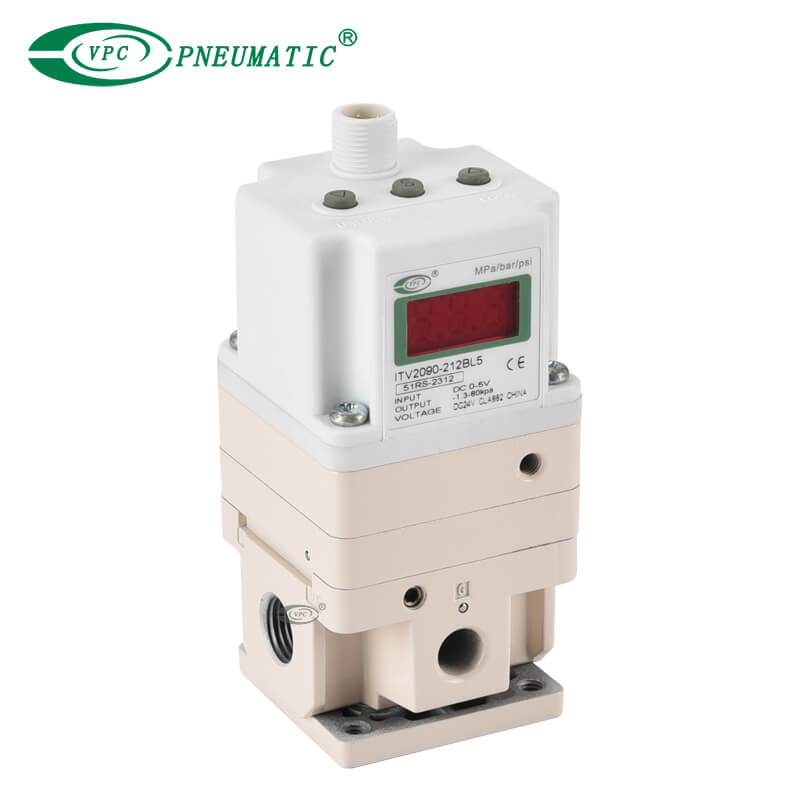

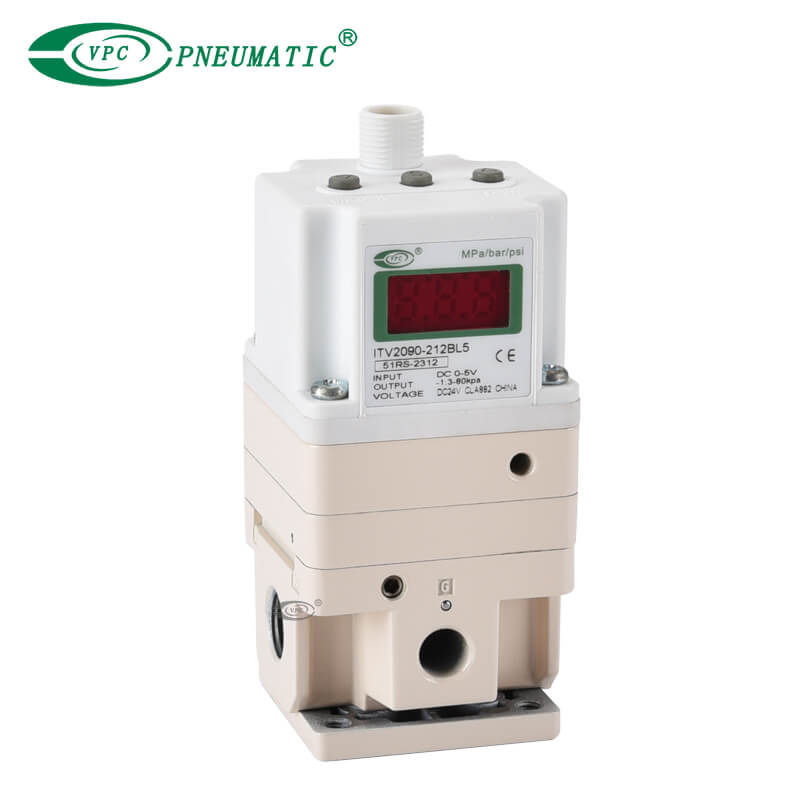

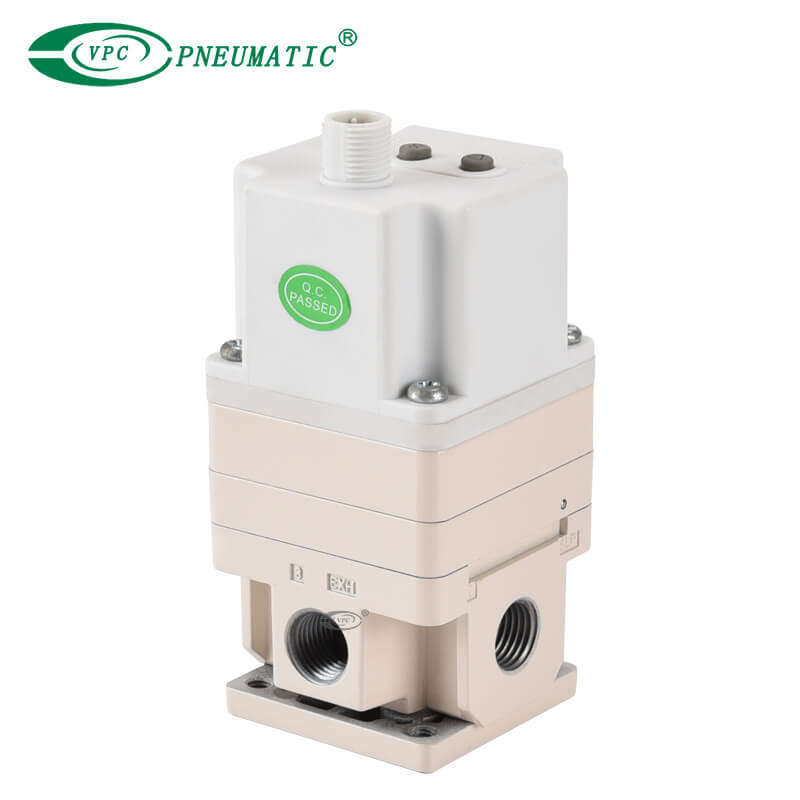

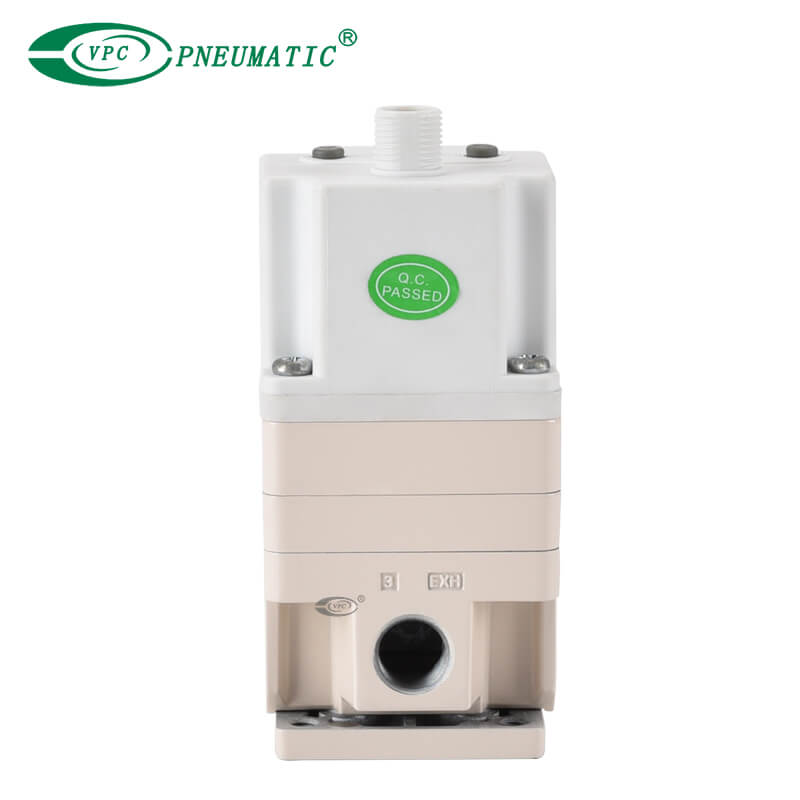

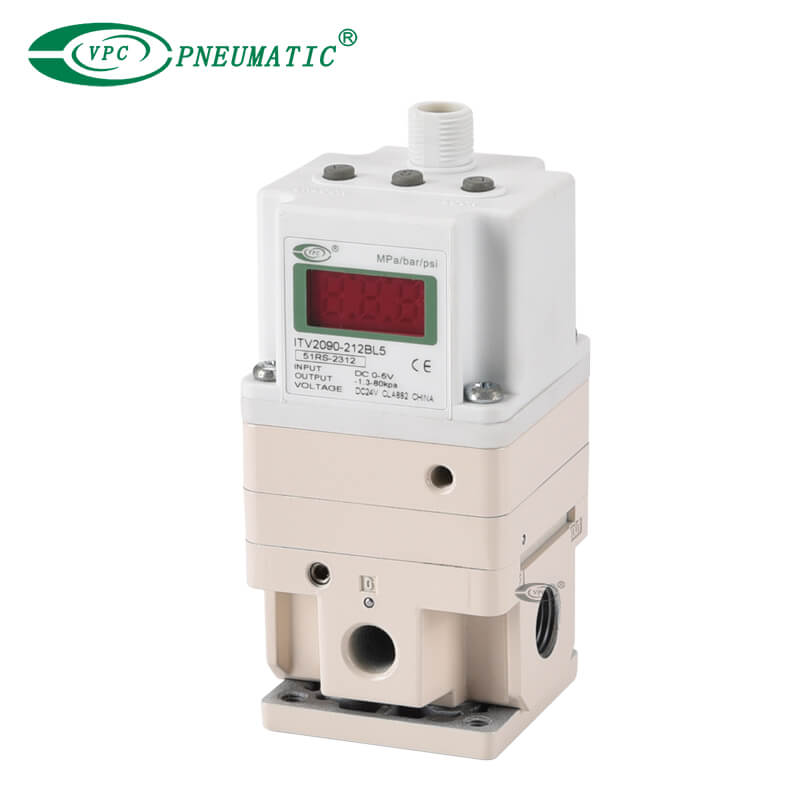

ไอทีวี2090/ไอทีวี2091
VPC Pneumatic
นาที.จ่ายแรงดันสุญญากาศ: | |
---|---|
สูงสุดจ่ายแรงดันสุญญากาศ: | |
ตั้งค่าช่วงแรงดัน: | |
อุณหภูมิในการทำงาน: | |
สถานะห้องว่าง: | |

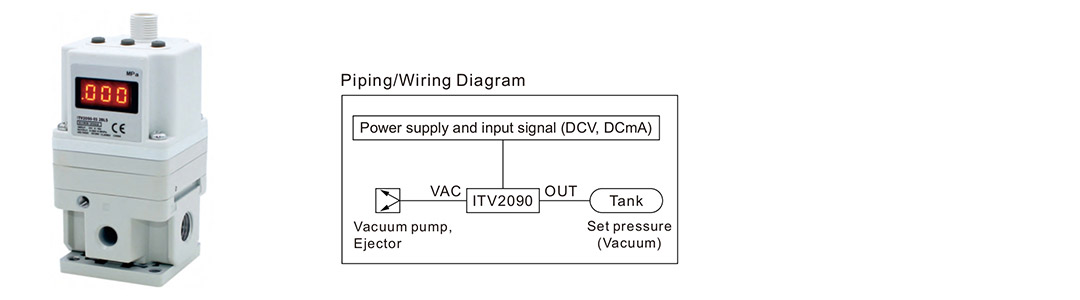

รายละเอียดสินค้า
สำหรับการควบคุมแรงดันสุญญากาศแบบไม่ต่อเนื่องตามสัดส่วนของสัญญาณไฟฟ้า
● ควบคุมแรงดันลมตามสัดส่วนของสัญญาณไฟฟ้า
● ช่วงแรงดัน -1.3 ถึง -80kPa
● ขนาดพอร์ตที่ใช้ได้ 1/4
● ตัวเลือกขายึด

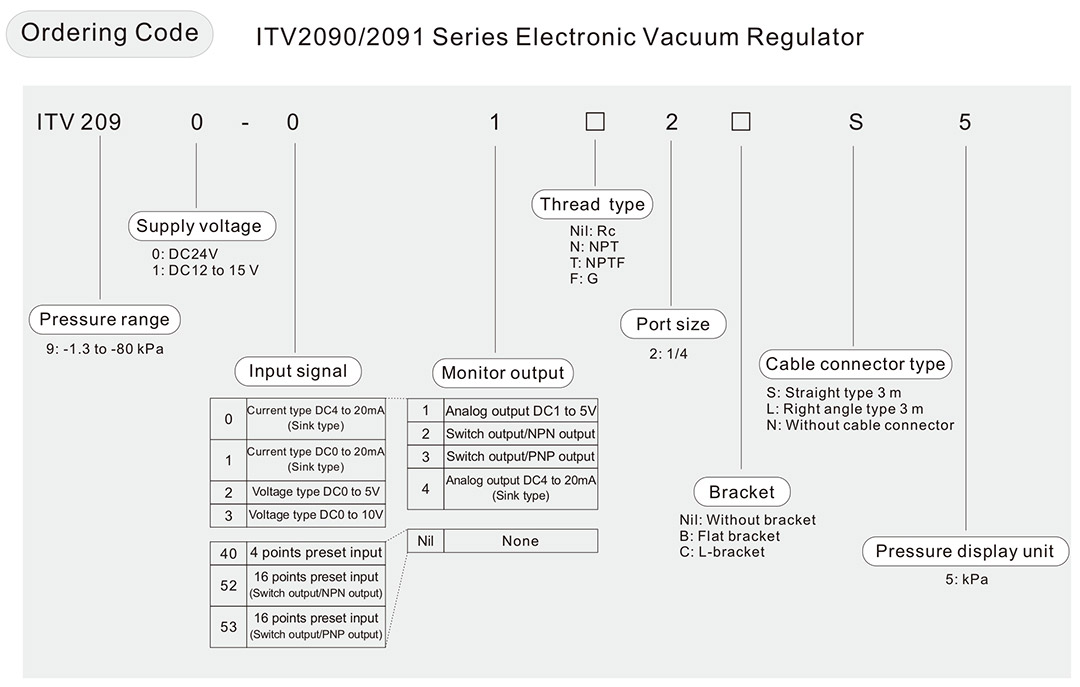

คุณสมบัติของผลิตภัณฑ์
แบบอย่าง | ITVX2090 | ไอทีวีเอ็กซ์2091 | |
นาที.จัดหา แรงดันสุญญากาศ*1) | ตั้งค่าแรงดัน -13.3 kPa | ||
สูงสุดจัดหา เครื่องดูดฝุ่น ความดัน | -101kPa | ||
ตั้งค่าช่วงแรงดัน | -1.3 ถึง -80kPa | ||
แหล่งจ่ายไฟ | แรงดันไฟฟ้า | DC24V±10% | DC12 ถึง 15V |
ปัจจุบัน การบริโภค | แรงดันไฟฟ้าของแหล่งจ่ายไฟประเภท DC24 V: 0.12 A หรือน้อยกว่า*6) แรงดันไฟฟ้าของแหล่งจ่ายไฟประเภท DC12 ถึง 15 V: 0.18 A หรือน้อยกว่า | ||
สัญญาณเข้า | ประเภทปัจจุบัน*2) | DC4 ถึง 20mA, DC0 ถึง 20mA (ประเภทอ่างล้างจาน) | |
ประเภทแรงดันไฟฟ้า | DC0 ถึง 5V, DC0 ถึง 10V | ||
อินพุตที่ตั้งไว้ล่วงหน้า | 4 จุด (ขั้วลบร่วม), 16 จุด (ไม่มีขั้วร่วม) | ||
อิมพีแดนซ์อินพุต | ประเภทปัจจุบัน | 250Ωหรือน้อยกว่า*3) | |
ประเภทแรงดันไฟฟ้า | ประมาณ6.5 กิโลโอห์ม | ||
อินพุตที่ตั้งไว้ล่วงหน้า | แรงดันไฟฟ้าของแหล่งจ่ายไฟ DC24 V ประเภท: ประมาณ.4.7 กิโลโอห์ม แรงดันไฟฟ้าของแหล่งจ่ายไฟประเภท DC12 V: ประมาณ.2.0 กิโลโอห์ม | ||
สัญญาณเอาท์พุต*4) (เอาต์พุตมอนิเตอร์) | เอาต์พุตแบบอะนาล็อก | DC1 ถึง 5 V (อิมพีแดนซ์เอาต์พุต: ประมาณ 1 kΩ) DC4 ถึง 20 mA (ประเภทอ่างล้างจาน) (ความต้านทานเอาต์พุต: 250 Ω หรือน้อยกว่า) ความแม่นยำของเอาต์พุต ±6% FS หรือน้อยกว่า | |
สลับเอาต์พุต | เอาต์พุต NPN open-collector: สูงสุด30 โวลต์, 80 มิลลิแอมป์ เอาต์พุต PNP open-collector: สูงสุด80 ม | ||
เชิงเส้น | ±1% หรือน้อยกว่า | ||
ฮิสเทรีซิส | 0.5% หรือน้อยกว่า | ||
การทำซ้ำ | ±0.5% หรือน้อยกว่า | ||
ความไว | 0.2% หรือน้อยกว่า | ||
ลักษณะอุณหภูมิ | ±0.12% FS/℃ หรือน้อยกว่า | ||
แรงดันขาออก แสดง | ความแม่นยำ | ±2% FS ±1 หลักหรือน้อยกว่า | |
หน่วย | กิโลปาสคาล*5) นาที.จอแสดงผล: 1 | ||
อุณหภูมิในการทำงาน | 0 ถึง 50 ℃ (ไม่มีการควบแน่น) | ||
สิ่งที่ส่งมาด้วย | IP65 | ||
น้ำหนัก | 350ก |
*1) นาทีแรงดันสุญญากาศที่จ่ายควรน้อยกว่าค่าสูงสุด 13.3 kPaค่าการตั้งค่าความดันสุญญากาศ
*2) DC4 ถึง 20 mA ไม่สามารถทำได้กับประเภท 2 สายต้องใช้แรงดันไฟ (DC24 V หรือ DC12 ถึง 15 V)
*3) ค่าสำหรับสถานะที่ไม่รวมวงจรกระแสเกินหากมีการเผื่อไว้สำหรับวงจรกระแสเกิน อิมพีแดนซ์อินพุต แตกต่างกันไปขึ้นอยู่กับแหล่งจ่ายไฟอินพุตนี่คือ 350 Ω หรือน้อยกว่าสำหรับกระแสอินพุตที่ DC20 mA เมื่อวัดเอาต์พุตอะนาล็อกของ ITV จาก DC1 ถึง 5 V หากอิมพีแดนซ์ของโหลดน้อยกว่า 100 kΩ ความแม่นยำในการตรวจสอบเอาต์พุตอะนาล็อก ภายใน ±6% (เต็มช่วง) อาจไม่สามารถใช้ได้ผลิตภัณฑ์ที่มีความแม่นยำภายใน ±6% จะถูกจัดส่งตามคำขอของคุณ แรงดันขาออกยังคงไม่ได้รับผลกระทบ
*4) ต้องเลือกเอาต์พุตอะนาล็อกหรือเอาต์พุตสวิตช์นอกจากนี้ เมื่อเลือกเอาต์พุตสวิตช์ เอาต์พุต NPN หรือ PNP อย่างใดอย่างหนึ่ง ต้องเลือกเอาต์พุตด้วยใช้ความระมัดระวังว่าประเภทอินพุตที่ตั้งไว้ล่วงหน้าไม่มีฟังก์ชันสัญญาณเอาต์พุต
*5) โปรดติดต่อ VPC เกี่ยวกับการบ่งชี้ด้วยหน่วยความดันอื่นๆ
*6) โปรดดูตารางด้านล่างสำหรับข้อกำหนดด้านการสื่อสาร

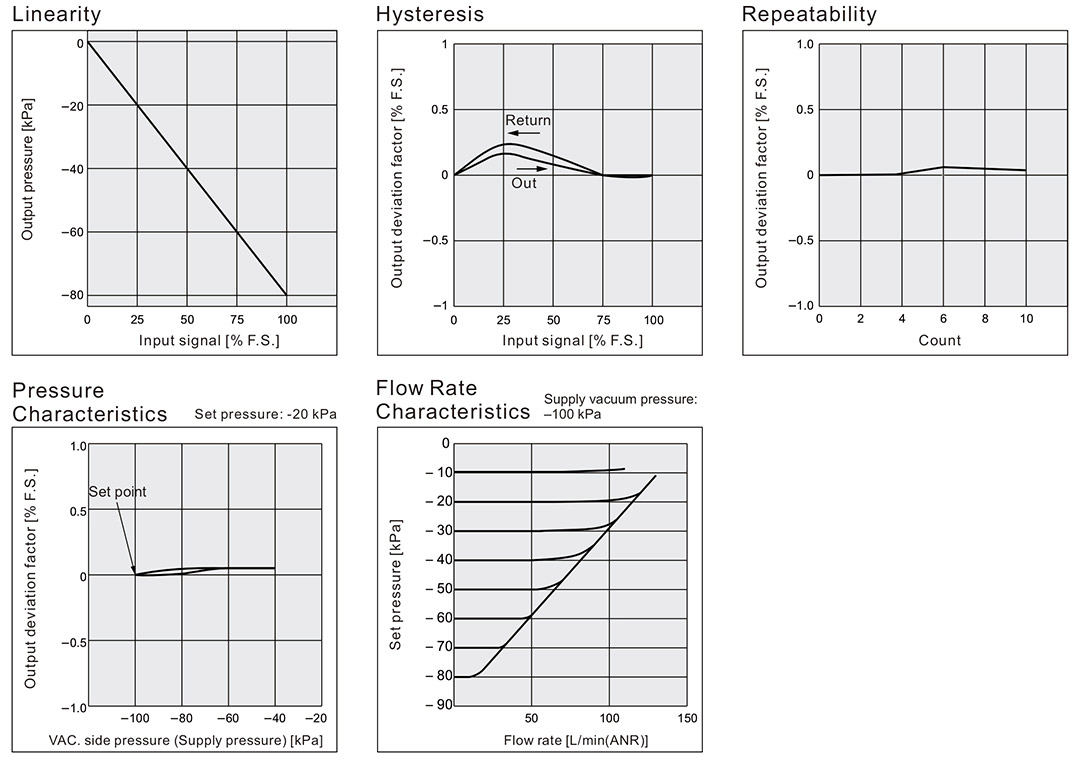

ลักษณะอัตราการไหล เงื่อนไขการวัด
● อัตราการไหลของไอเสียของปั๊มสุญญากาศ ใช้สำหรับการวัด: 500 L/min (ANR)
● แรงดันสุญญากาศขาเข้า: –100 kPa [เมื่ออัตราการไหลออกเท่ากับ 0 ลิตร/นาที (ANR)]
● สูงสุดอัตราการไหล: 132 ลิตร/นาที (ANR) (ด้วยแรงดันสุญญากาศขาเข้าที่ –39 kPa)

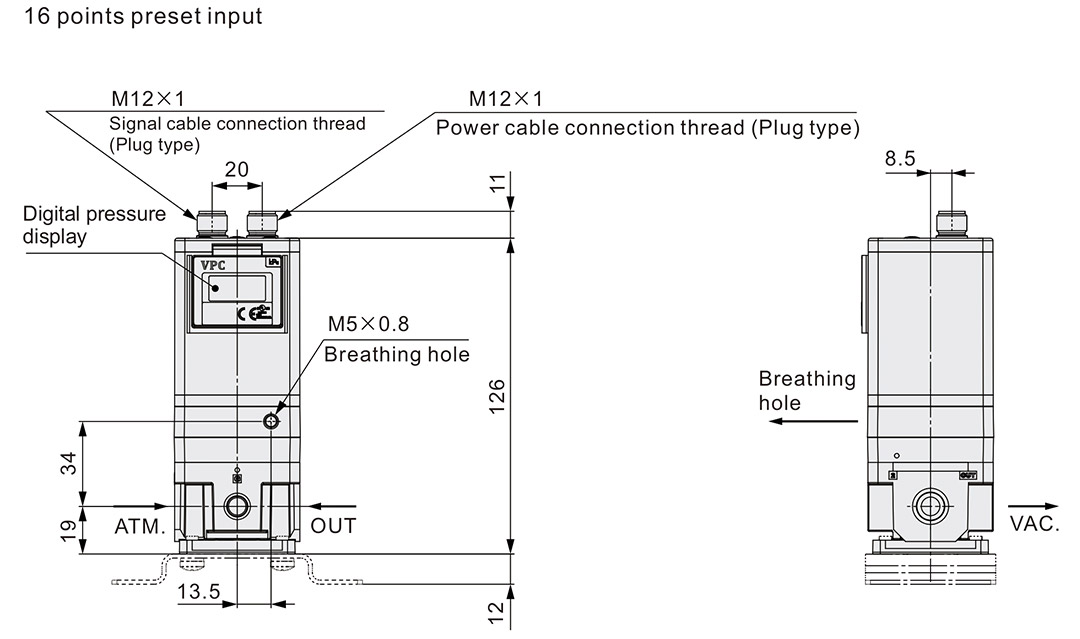

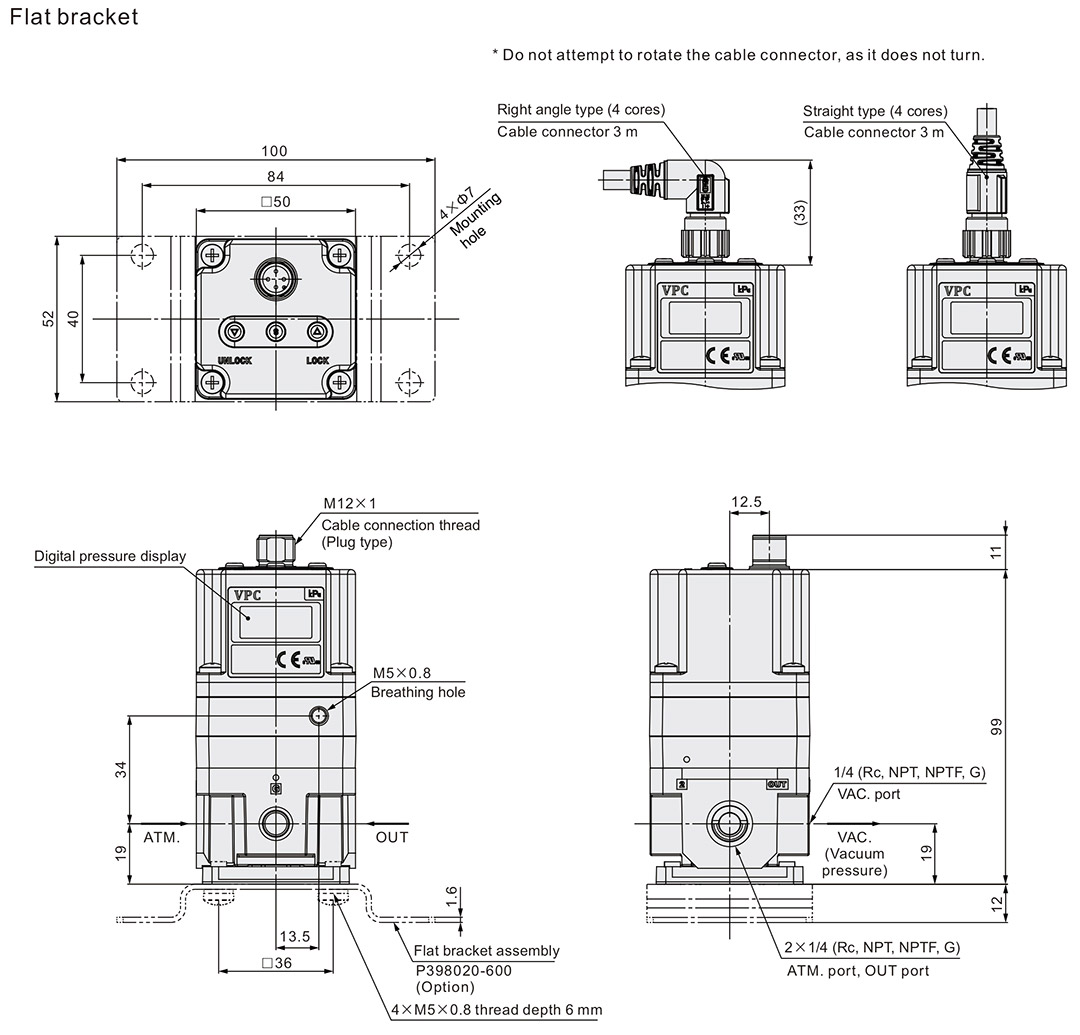

มิติข้อมูลหลัก
คำอธิบาย | หมายเลขชิ้นส่วน | |

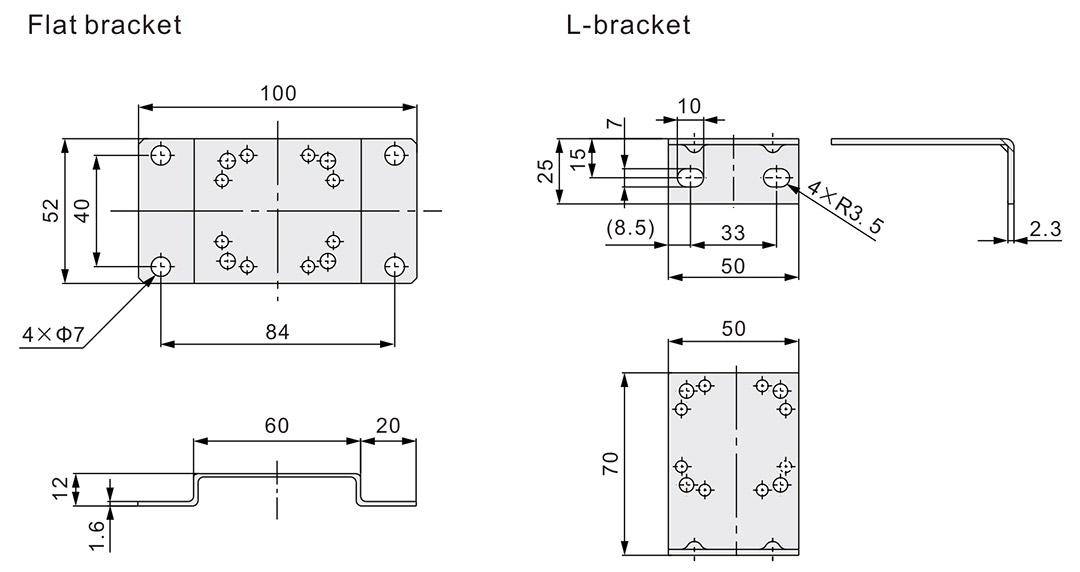

ชุดตัวยึดแบบแบน (รวมสกรูยึด) | P398020-600 | |

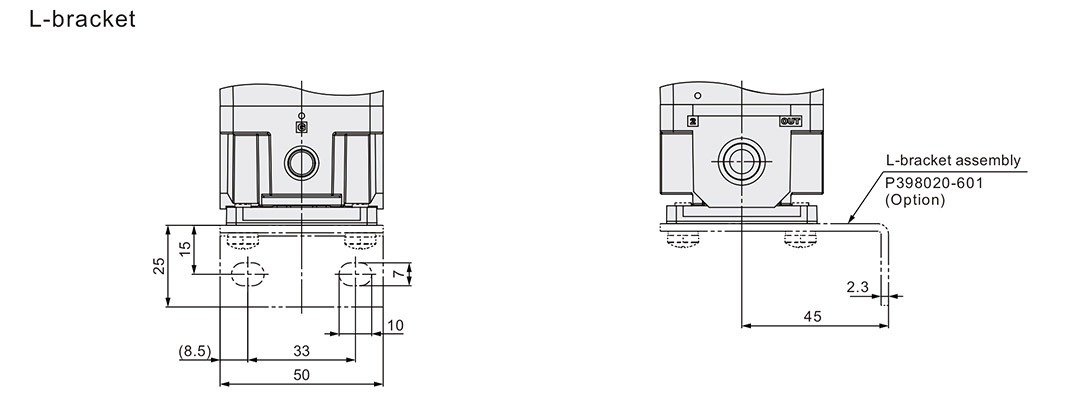

ชุดประกอบตัวยึด L (รวมสกรูยึด) | P398020-601 | |
ขั้วต่อสายไฟ (4 คอร์) | แบบตรง 3 ม | P398020-500-3 |
ชนิดมุมฉาก 3 ม | P398020-501-3 |
แค็ตตาล็อก PDF
ประเภทนี้เป็นที่ว่างเปล่า
