| สูงสุดแรงดันอุปทาน： | |
|---|---|
| ตั้งค่าช่วงแรงดัน： | |
| แมกซี่.อัตราการไหล： | |
| การรับรอง： | |

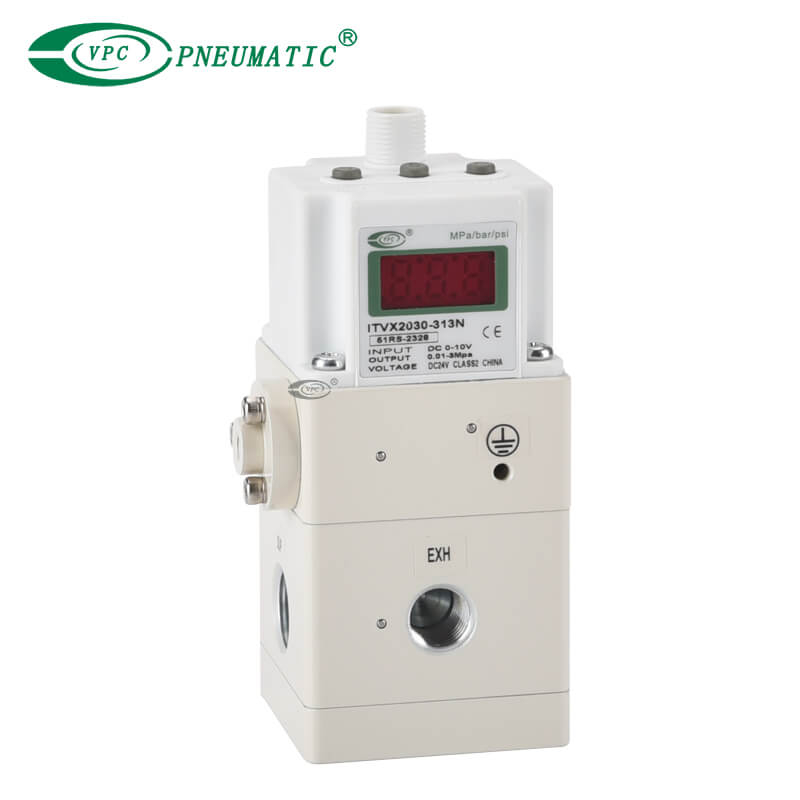

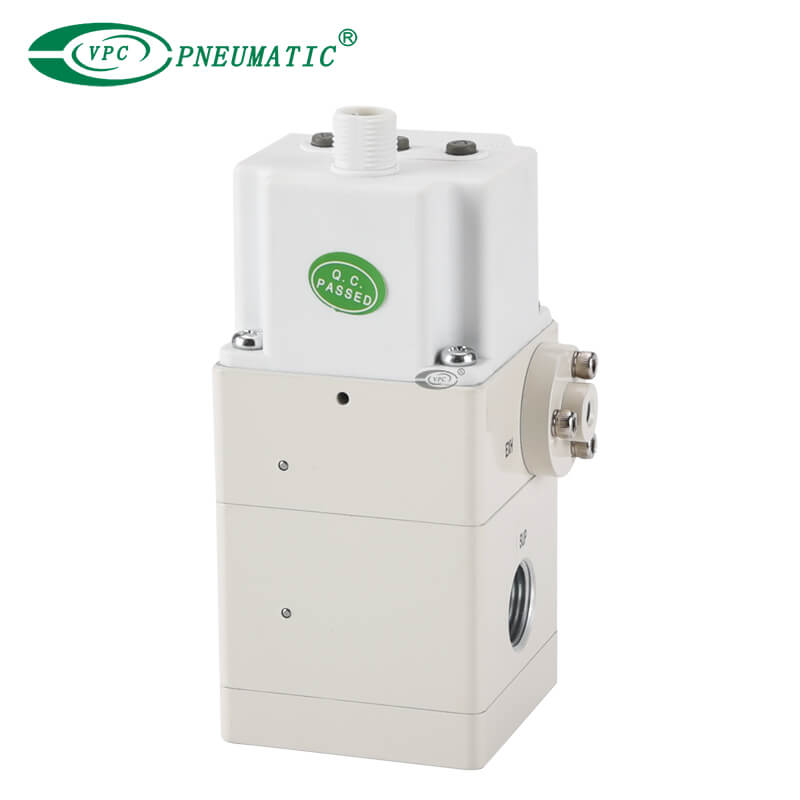

คำอธิบายผลิตภัณฑ์
การควบคุมความดันอากาศแบบไม่มีขั้นตอนตามสัดส่วนของสัญญาณไฟฟ้า
● การควบคุมแรงดันอากาศแบบไม่มีขั้นตอนตามสัดส่วนของสัญญาณไฟฟ้า
● ความไว: 0.2 kPa (ข้อกำหนด 100 kPa)
● ลิเนียริตี้: ±1% หรือน้อยกว่า (FS)
● ฮิสเทรีซิส: 0.5% หรือน้อยกว่า (FS)
● ชิ้นส่วนที่เปียก: จาระบีฟลูออรีน

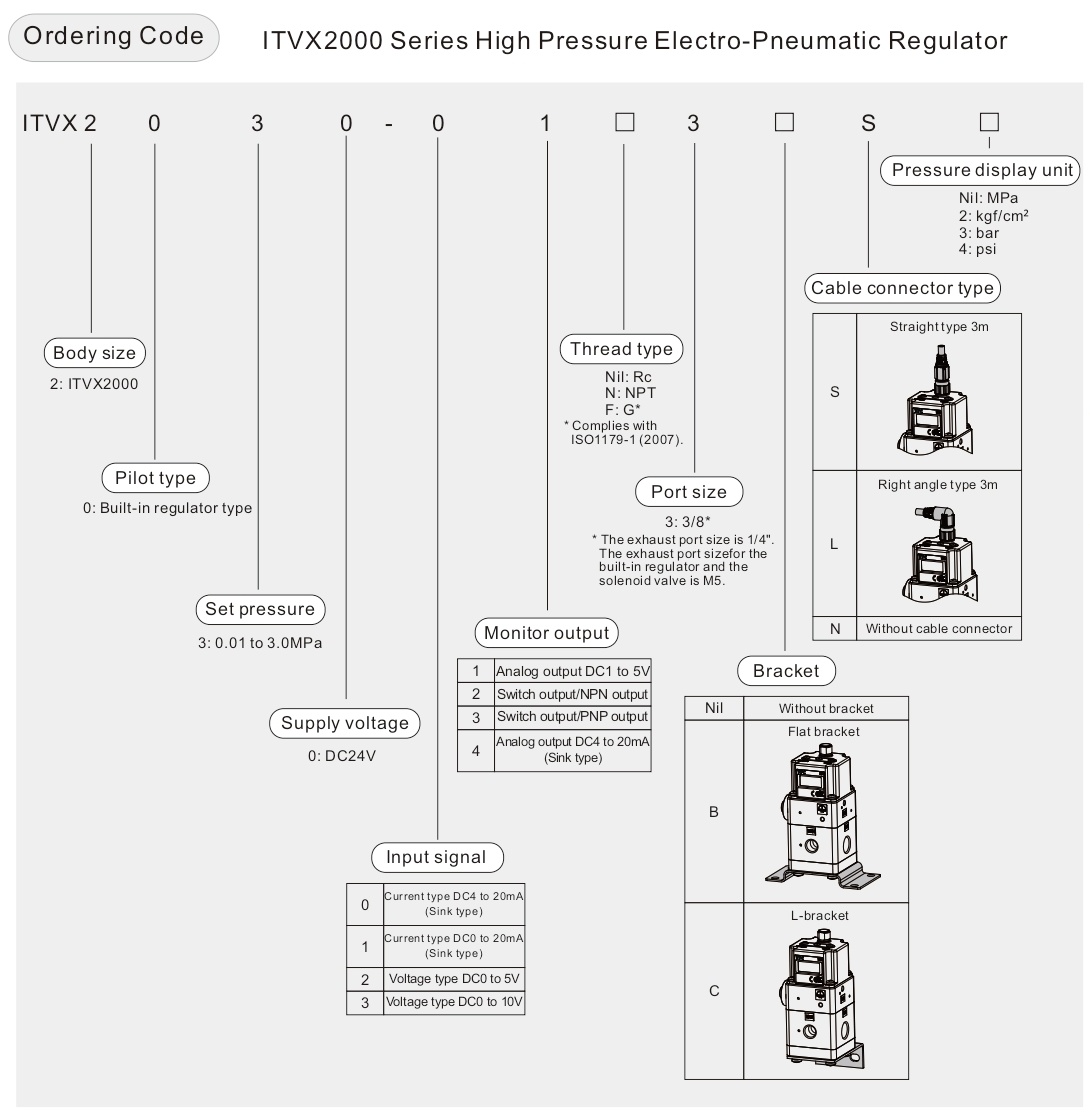

ข้อกำหนดผลิตภัณฑ์
| แบบอย่าง | ไอทีวีเอ็กซ์2000 | |
| นาที. แรงดัน | แล้วแต่จำนวนใดจะสูงกว่า: 0.5 MPa หรือความดันที่ตั้งไว้ +0.2 MPa | |
| สูงสุด แรงดัน | 5 เมกะปาสคาล *2) | |
| ตั้งค่าช่วงแรงดัน *3) | 0.01 ถึง 3.0MPa | |
| แหล่งจ่ายไฟ | แรงดันไฟฟ้า | DC24V ± 10% |
| การบริโภค ในปัจจุบัน | 0.12A หรือน้อยกว่า | |
| สัญญาณอินพุต | ประเภทปัจจุบัน *4) | DC4 ถึง 20mA, DC0 ถึง 20mA (ชนิดซิงค์) |
| ประเภทแรงดันไฟฟ้า | DC0 ถึง 5V, DC0 ถึง 10V | |
| ความต้านทานอินพุต | ประเภทปัจจุบัน | 500Ω หรือน้อยกว่า |
| ประเภทแรงดันไฟฟ้า | 6 ถึง 6.5 kΩ (ที่อุณหภูมิปกติ) | |
สัญญาณเอาท์พุต *5) (การตรวจสอบเอาต์พุต) | เอาต์พุตอะนาล็อก | DC1 ถึง 5 V (ความต้านทานเอาต์พุต: ประมาณ 1 kΩ) ความถูกต้องของเอาต์พุต: ±6% หรือน้อยกว่า (เต็มช่วง) |
DC4 ถึง 20 mA (ชนิดซิงค์) อิมพีแดนซ์โหลด: 250Ω หรือน้อยกว่า ความถูกต้องของเอาต์พุต: ±6% หรือน้อยกว่า (เต็มช่วง) | ||
| สลับเอาต์พุต | NPN Open Collector Output: สูงสุด 30 V, 80 Ma ฮิสเทรีซิส: ±3% (เต็มสแปน), การวินิจฉัยตัวเอง: ±5% หรือน้อยกว่า (เต็มสแปน) | |
PNP Open Collector Output: สูงสุด 80 Ma ฮิสเทรีซิส: ±3% (เต็มสแปน), การวินิจฉัยตัวเอง: ±5% หรือน้อยกว่า (เต็มสแปน) | ||

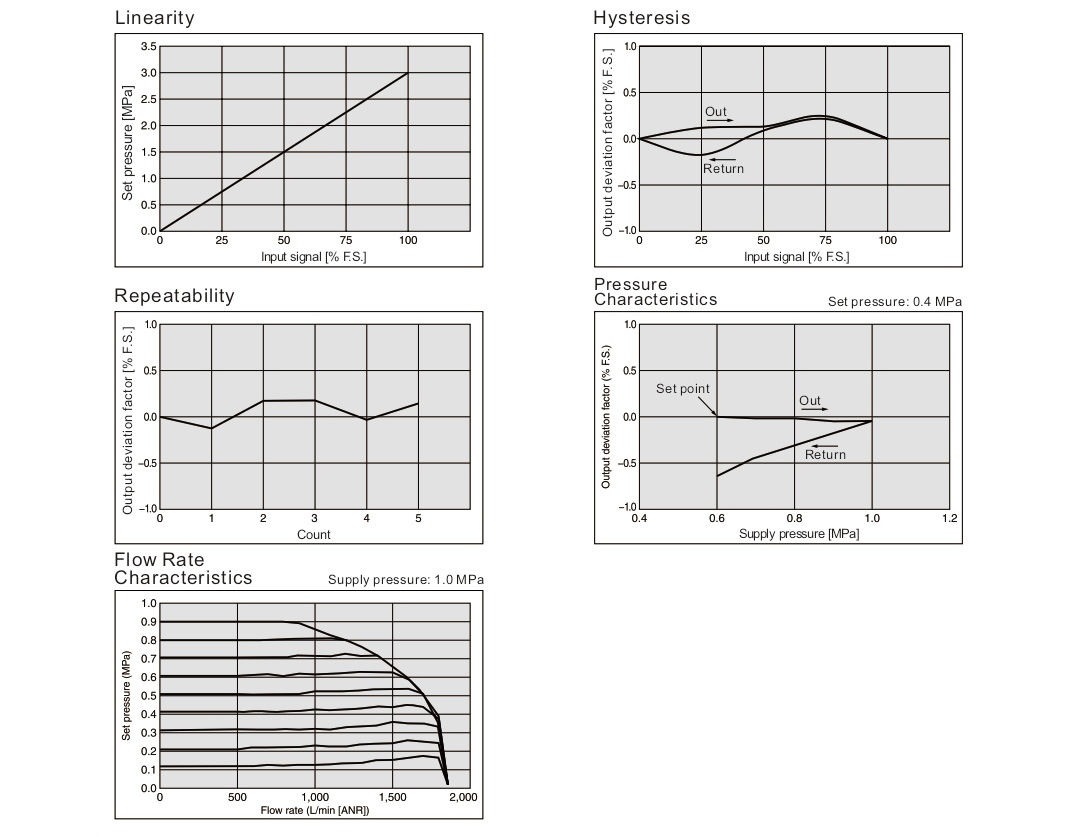

| ความเป็นเส้นตรง | ±1% หรือน้อยกว่า (เต็มช่วง) | |
| การตีโพยตีพาย | 1% หรือน้อยกว่า (เต็มช่วง) | |
| การทำซ้ำได้ | ±1% หรือน้อยกว่า (เต็มช่วง) | |
| ความไว | ±1% หรือน้อยกว่า (เต็มช่วง) | |
| ลักษณะอุณหภูมิ | ±0.12% หรือน้อยกว่า (เต็มช่วง)/℃ | |
| จอแสดง ผลแรงดันขาออก | ความแม่นยำ | ±2% หรือน้อยกว่า (เต็มช่วง) ±1 หลัก |
| นาที. หน่วย *6) | MPa: 0.01, kgf/cm²: 0.1, บาร์: 0.1, psi: 1 | |
| สื่อการทำงาน | อากาศ, N₂, O₂, Ar | |
| อุณหภูมิในการทำงาน | 0 ถึง 50 ℃ (ไม่มีการควบแน่น) | |
| น้ำหนัก | ประมาณ 570 กรัม (ไม่มีตัวเลือก) | |

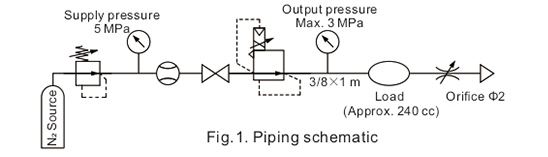

*1) ลักษณะที่แสดงข้างต้นขึ้นอยู่กับเงื่อนไขการวางท่อในรูปที่ 1
*2) เมื่อใช้ออกซิเจนเป็นของไหล แรงดันจ่ายสูงสุดต้องน้อยกว่า 1 MPa

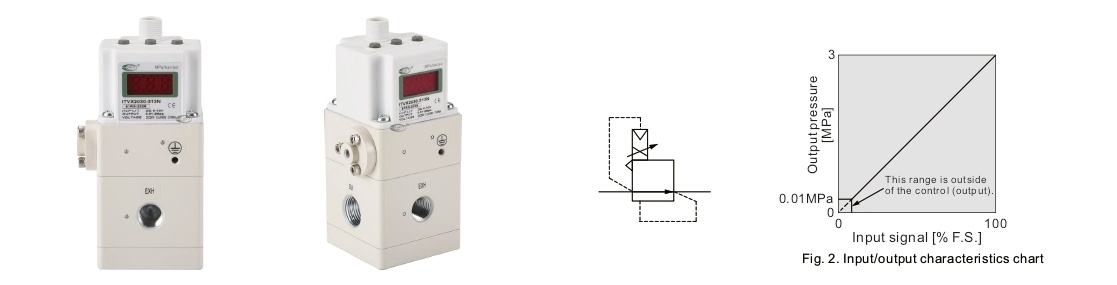

*3) โปรดดูรูปที่ 2 สำหรับความสัมพันธ์ระหว่างแรงดันที่ตั้งไว้และสัญญาณอินพุต
*4) ไม่สามารถใช้ DC4 ชนิด 2 ขดลวด ถึง 20 mA ได้ ต้องใช้แรงดันไฟฟ้า DC24 V

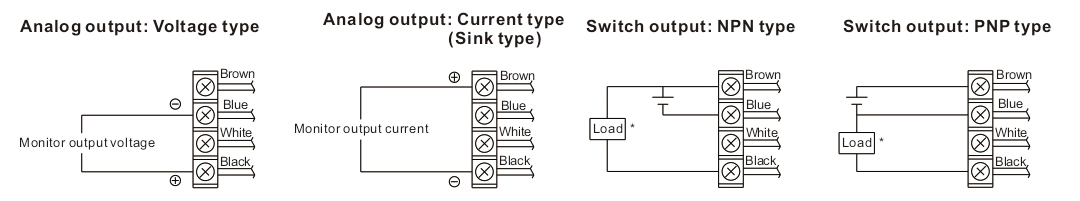

*5) เลือกเอาต์พุตแบบอะนาล็อกหรือเอาต์พุตแบบสวิตช์ นอกจากนี้ เมื่อเลือกเอาต์พุตสวิตช์ ให้เลือกเอาต์พุต NPN หรือเอาต์พุต PNP
เมื่อวัดเอาต์พุตแบบอะนาล็อกของ DC1 ถึง 5 V โดยมีอิมพีแดนซ์โหลดน้อยกว่า 100 kΩ เอาต์พุตแบบอะนาล็อกอาจไม่ได้รับ ความแม่นยำเอาต์พุต ±6% หรือน้อยกว่า (FS)
*6) การปรับค่าตัวเลข เช่น การปรับค่าศูนย์/ช่วงถูกตั้งค่าตามหน่วยขั้นต่ำสำหรับการแสดงแรงดันเอาท์พุต
โปรดทราบว่าไม่สามารถเปลี่ยนหน่วยได้
*7) ผลิตภัณฑ์นี้ใช้สำหรับเป่าแก๊สเท่านั้น ผลิตภัณฑ์นี้มีการควบคุมแรงดันไม่เพียงพอสำหรับการใช้งานอื่นนอกเหนือจาก การเป่า (การขับ การปิดผนึก ฯลฯ)

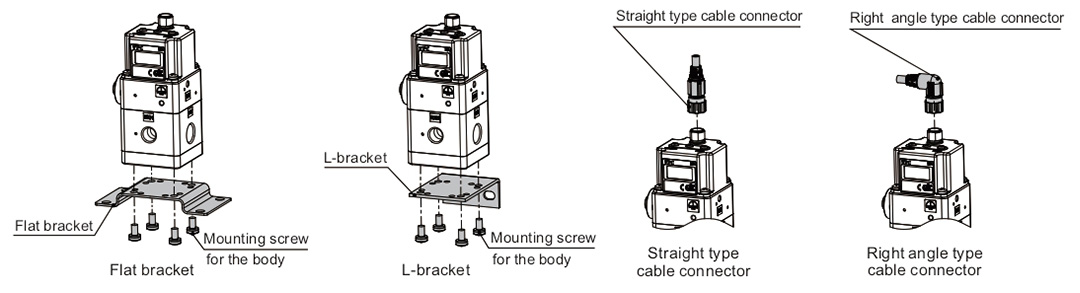

| คำอธิบาย | หมายเลขชิ้นส่วน | |
| ชุดขายึดแบบแบน (รวมถึงสกรูยึด) | P398020-600 | |
| ชุดประกอบฉากยึดรูปตัว L (รวมสกรูยึด) | P398020-601 | |
| ขั้วต่อสายไฟ | แบบตรง 3 ม | P398020-500-3 |
| แบบมุมขวา 3 ม | P398020-501-3 | |

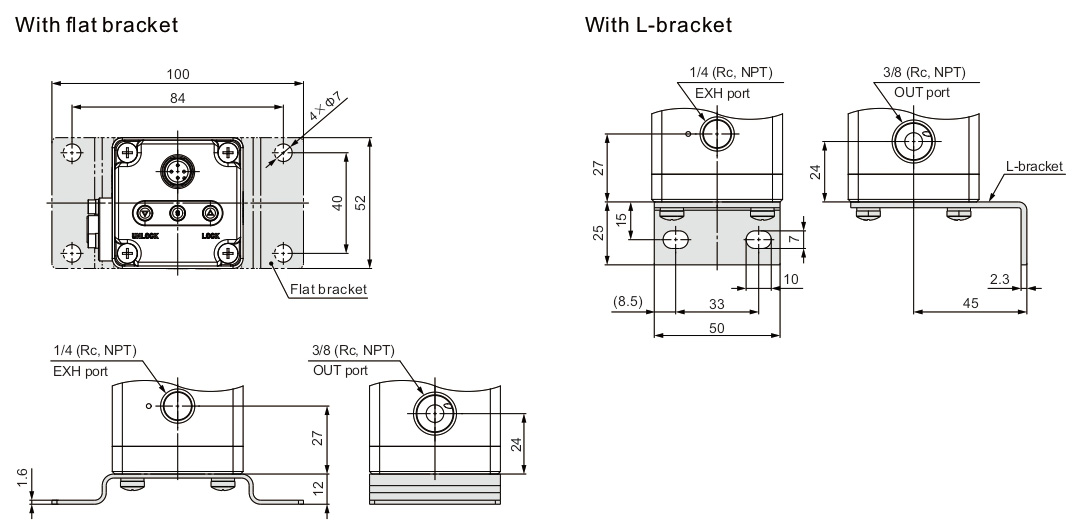

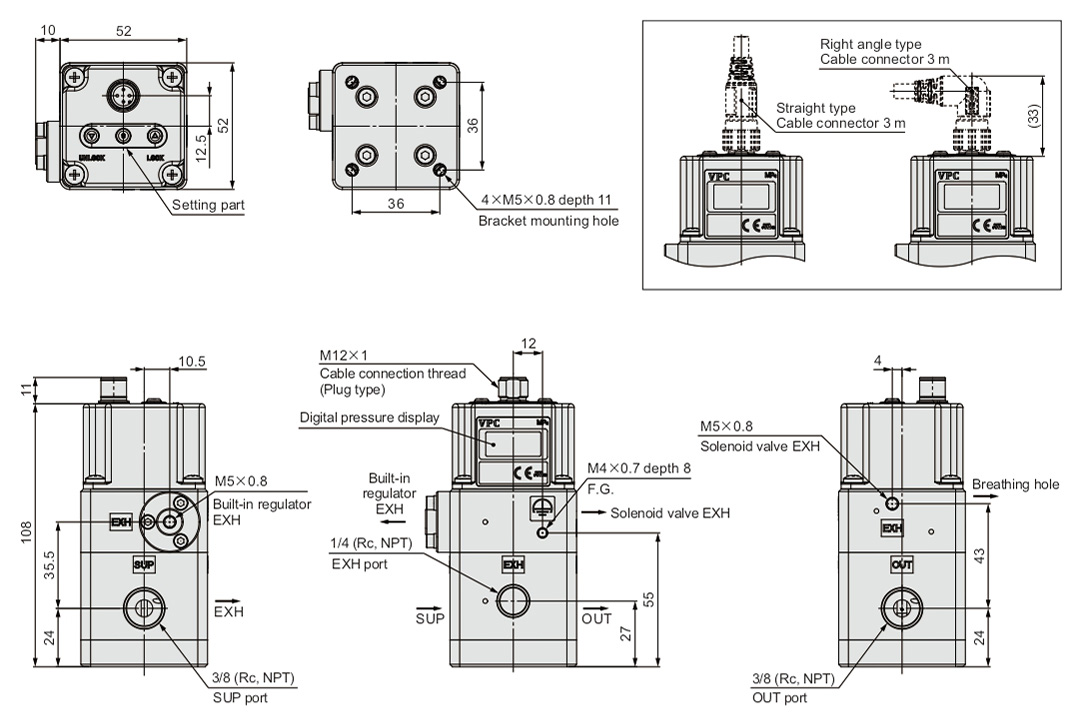

มิติหลัก
▲ ข้อควรระวัง
เชื่อมต่อ สาย เคเบิล เข้ากับ ขั้ว ต่อ บน ตัว เครื่อง โดย จัด สาย ไฟ ตามที่ แสดง ด้านล่าง
ดำเนินการ ด้วยความระมัดระวัง เนื่องจาก การต่อสายไฟ ไม่ถูกต้อง อาจ ทำให้เกิด ความเสียหายได้
นอกจากนี้ ให้ใช้ ไฟ DC ที่มี ความจุ เพียงพอ และ มีระลอก คลื่น ต่ำ
หมายเหตุ) สายไฟ มีจำหน่ายแบบชนิดมุมฉากด้วย ขั้วต่อชนิดมุมขวาติดอยู่ทางซ้าย (ไปทางพอร์ต SUP) อย่าพยายามหมุน เนื่องจากขั้วต่อไม่หมุน.

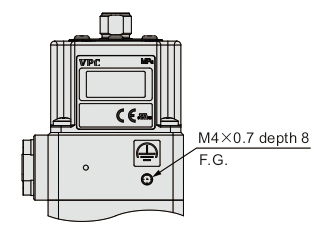

FG (สายดิน)
กราวด์ขั้วต่อกราวด์ของเฟรม (FG) ที่ด้านหน้าของตัว เครื่อง หากไม่ได้ใช้พอร์ตขั้วต่อ FG ผลิตภัณฑ์นี้อาจ ทำงานไม่ถูกต้องเนื่องจากเสียงรบกวน

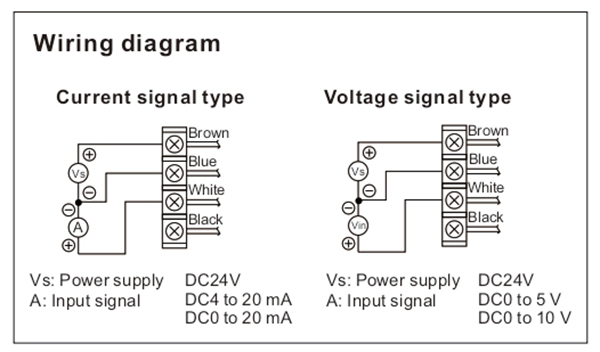

ประเภทสัญญาณปัจจุบัน/ประเภทสัญญาณแรงดันไฟฟ้า
| 1 | สีน้ำตาล | แหล่งจ่ายไฟ |
| 2 | สีขาว | สัญญาณอินพุต |
| 3 | สีฟ้า | GND (ทั่วไป) |
| 4 | สีดำ | มอนิเตอร์เอาท์พุต |
