คำอธิบายผลิตภัณฑ์
ข้อกำหนดผลิตภัณฑ์
| สื่อการทำงาน | อากาศ | ||
| แรงกดดันในการดำเนินงาน | การแสดงสองครั้ง | ф6: 0.15 ถึง 0.7 MPa φ10: 0.2 ถึง 0.7 MPa φ16ถึงφ40: 0.1 ถึง 0.7 MPa | |
| การแสดงเดี่ยว | เปิดตามปกติ | φ6: 0.3 ถึง 0.7 MPa φ10: 0.35 ถึง 0.7 MPa φ16ถึงφ40: 0.25 ถึง 0.7 MPa | |
| ปิดตามปกติ | |||
| อุณหภูมิในการทำงาน | -10 ถึง 60 ℃ | ||
| การทำซ้ำได้ | φ6ถึงφ25: ± 0.01 มม. φ32, φ40: ± 0.02 มม. | ||
| สูงสุด ความถี่ในการใช้งาน | φ6ถึงφ25: +0.01 มม. φ32, φ40: ± 0.02 มม. | ||
| การหล่อลื่น | ไม่จำเป็น | ||

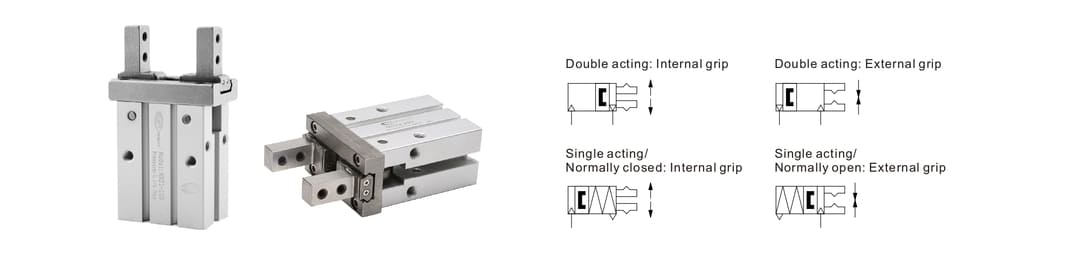

| การกระทำ | การแสดงสองครั้ง/การแสดงเดี่ยว | ||
※ ใช้กริปเปอร์กับฝาครอบฝุ่นเมื่อใช้ในสถานที่ที่อาจมีฝุ่น.
| การกระทำ | แบบอย่าง | ขนาดเจาะ (มม.) | แรงที่จับได้* | การเปิด/ ปิด จังหวะ (ทั้งสองด้าน) (มม.) | น้ำหนัก (G) | ||
| แรงที่จับได้ต่อนิ้ว ที่มีประสิทธิภาพ (n) | |||||||
| ภายนอก | ภายใน | ||||||
| การแสดงสองครั้ง | MHZ2-6D | 6 | 3.3 | 6.1 | 4 | 27 | |
| MHZ2-10D (N) | 10 | 11 | 17 | 4 | 55 | ||
| MHZ2-16D (N) | 16 | 34 | 45 | 6 | 115 | ||
| MHZ2-20D (N) | 20 | 42 | 66 | 10 | 230 | ||
| MHZ2-25D (N) | 25 | 65 | 104 | 14 | 420 | ||
| MHZ2-32D | 32 | 158 | 193 | 22 | 715 | ||
| MHZ2-40D | 40 | 254 | 318 | 30 | 1275 | ||
| การแสดงเดี่ยว | เปิด ตามปกติ | MHZ2-6S | 6 | 1.9 | - | 4 | 27 |
| MHZ2-10S (N) | 10 | 7.1 | 4 | 55 | |||
| MHZ2-16S (N) | 16 | 27 | 6 | 115 | |||
| MHN2-20S (N) | 20 | 33 | 10 | 235 | |||
| MHZ2-25S (N) | 25 | 45 | 14 | 425 | |||
| MHZ2-32S | 32 | 131 | 22 | 760 | |||
| MHZ2-40S | 40 | 217 | 30 | 1370 | |||
| ปิดตามปกติ | MHZ2-6C | 6 | - | 3.7 | 4 | 27 | |
| MHZ2-10C (N) | 10 | 13 | 4 | 55 | |||
| MHZ2-16C (N) | 16 | 38 | 6 | 115 | |||
| MHZ2-20C (N) | 20 | 57 | 10 | 235 | |||
| MHZ2-25C (N) | 25 | 83 | 14 | 425 | |||
| MHZ2-32C | 32 | 161 | 22 | 760 | |||
| MHZ2-40C | 40 | 267 | 30 | 1370 | |||
* ค่าตามความดัน 0.5 MPa, จุดจับ L = 20 มม. ที่กึ่งกลางของโรคหลอดเลือดสมอง

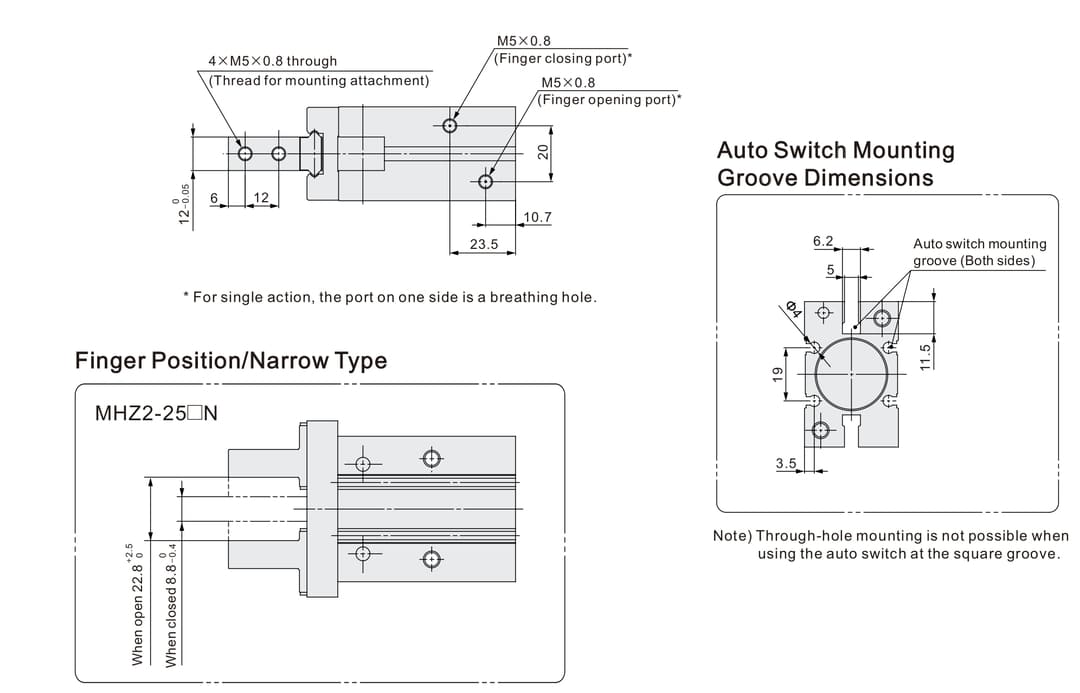

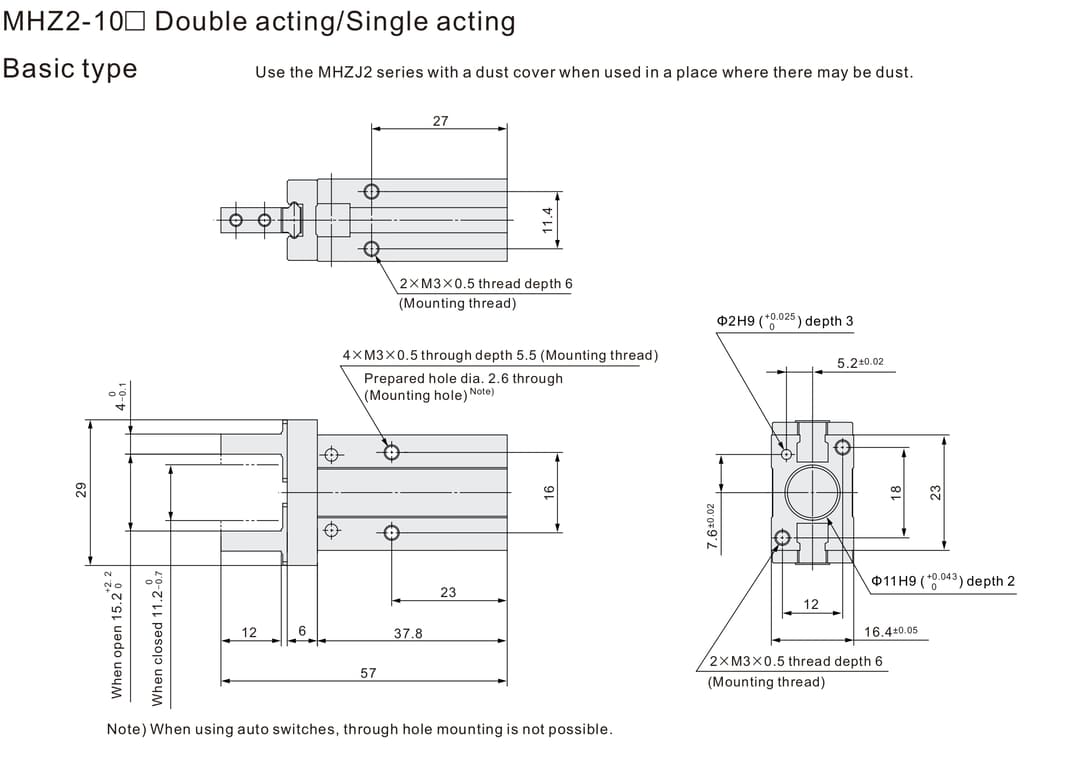

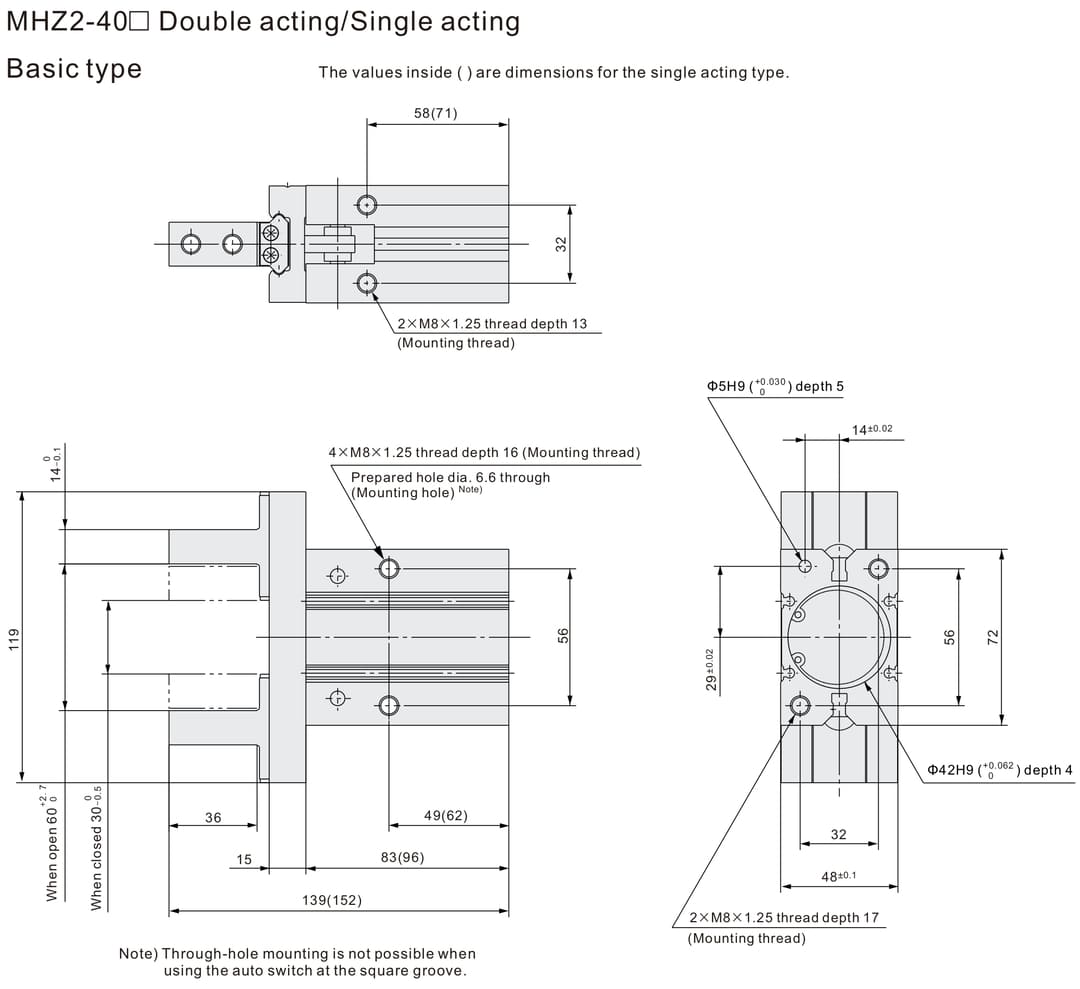

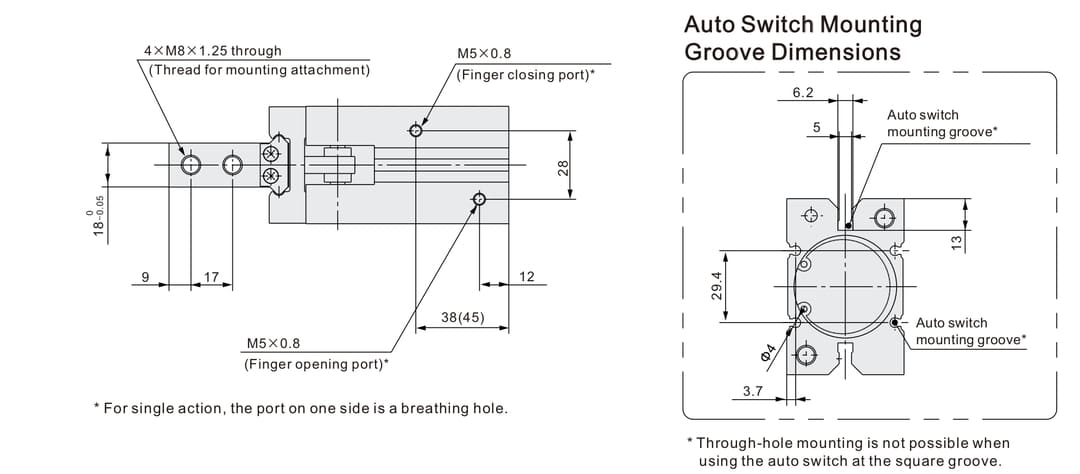

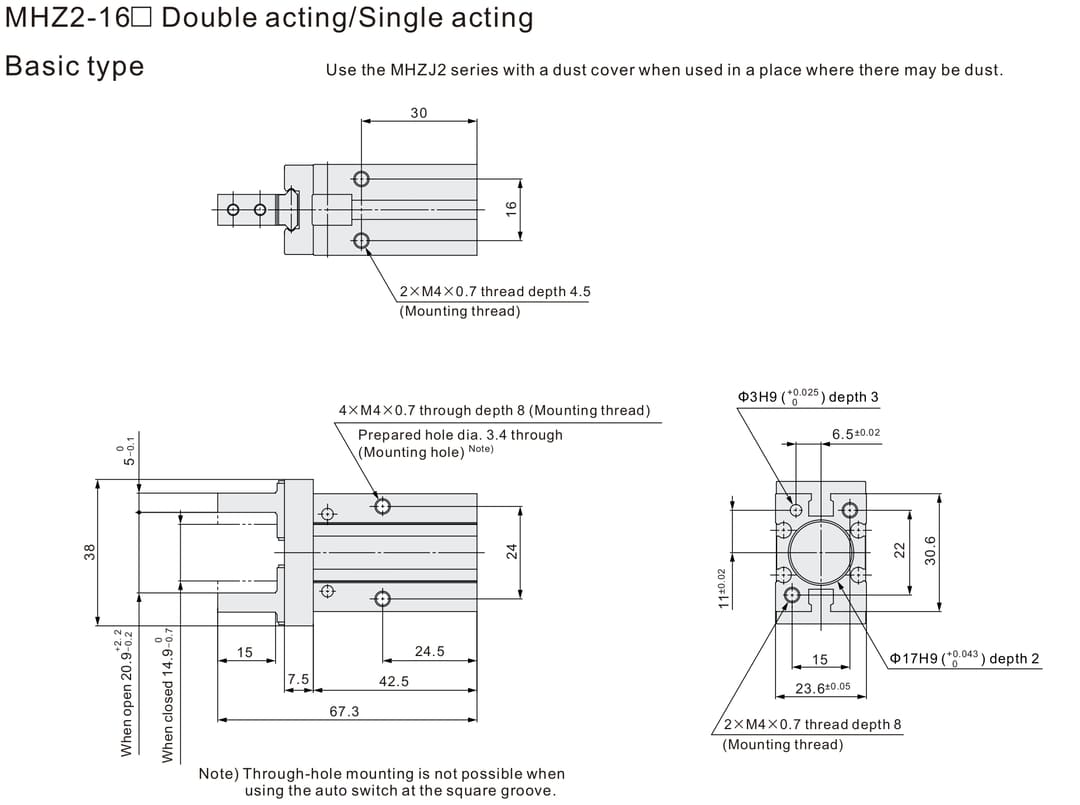

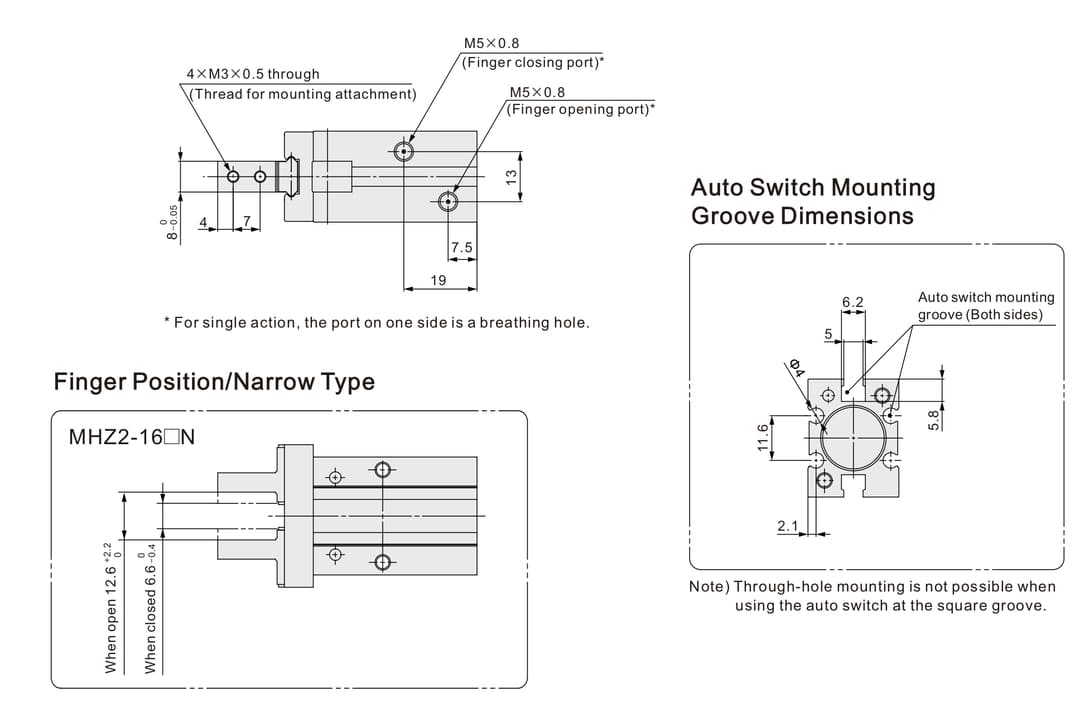

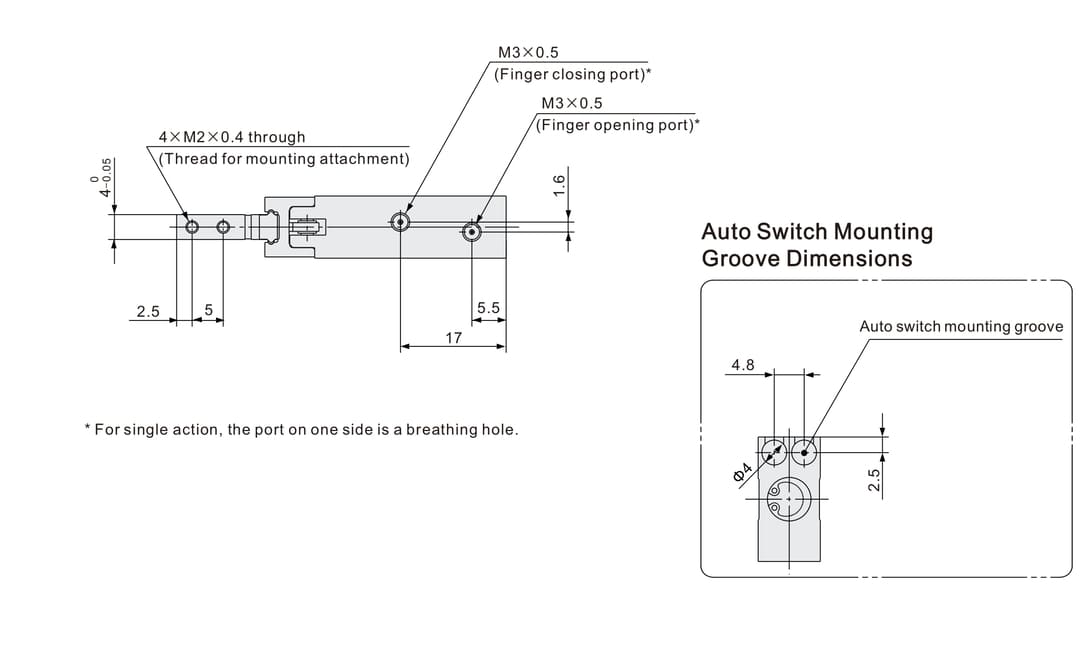

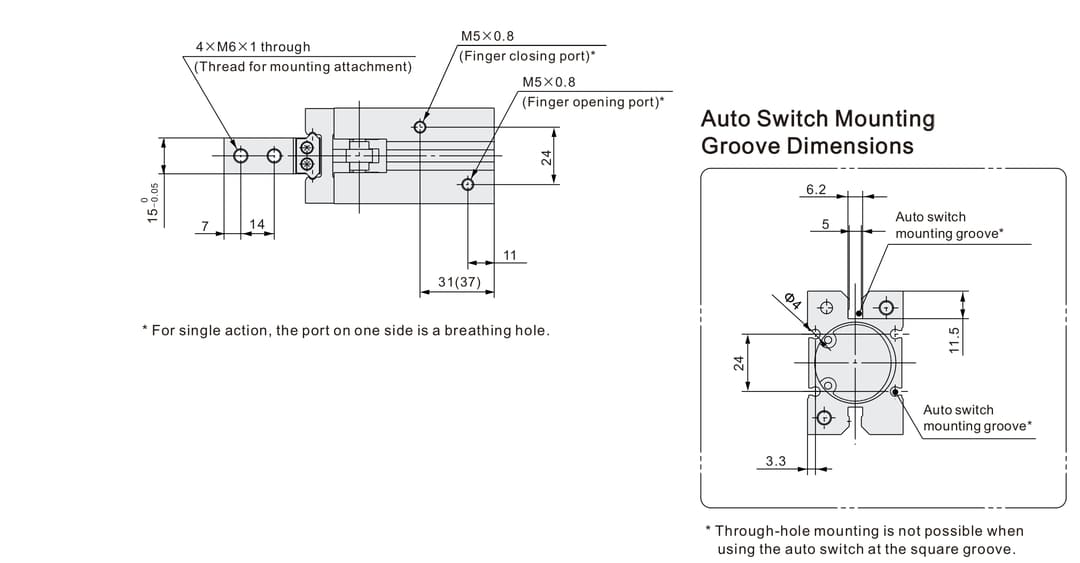

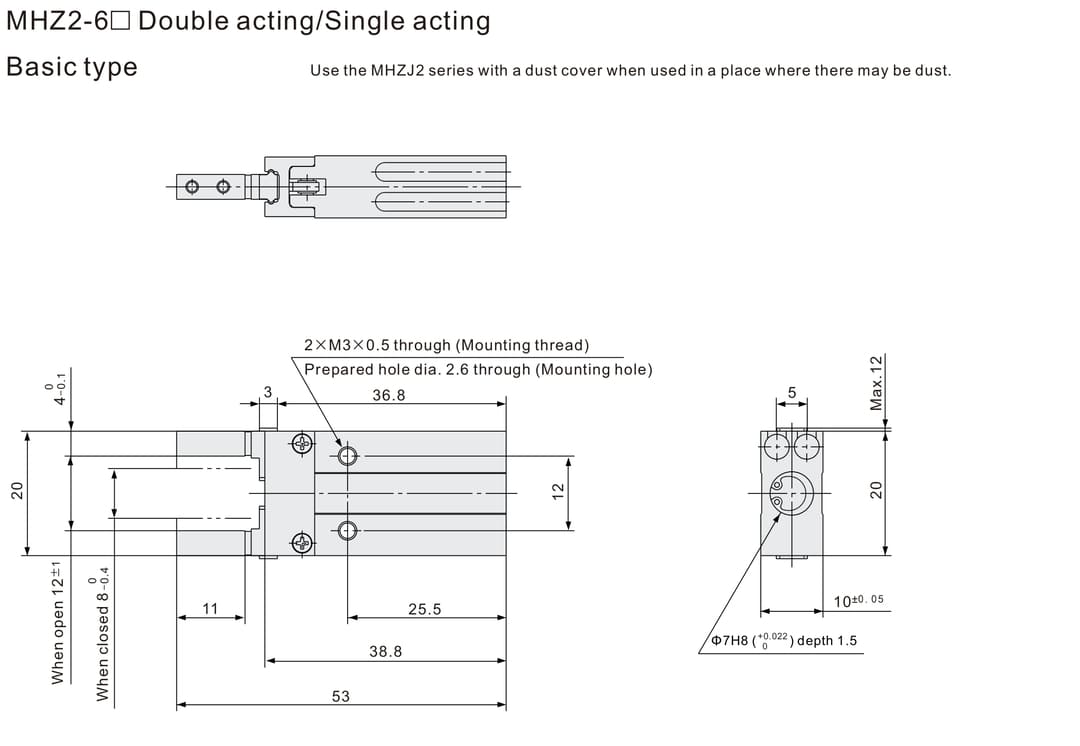

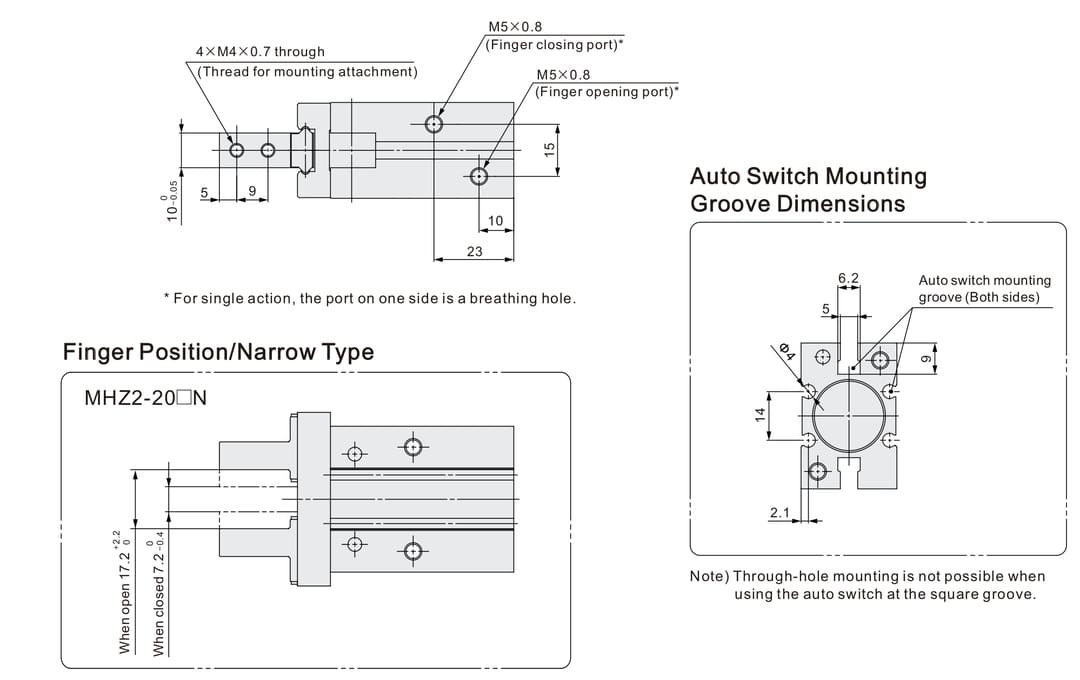

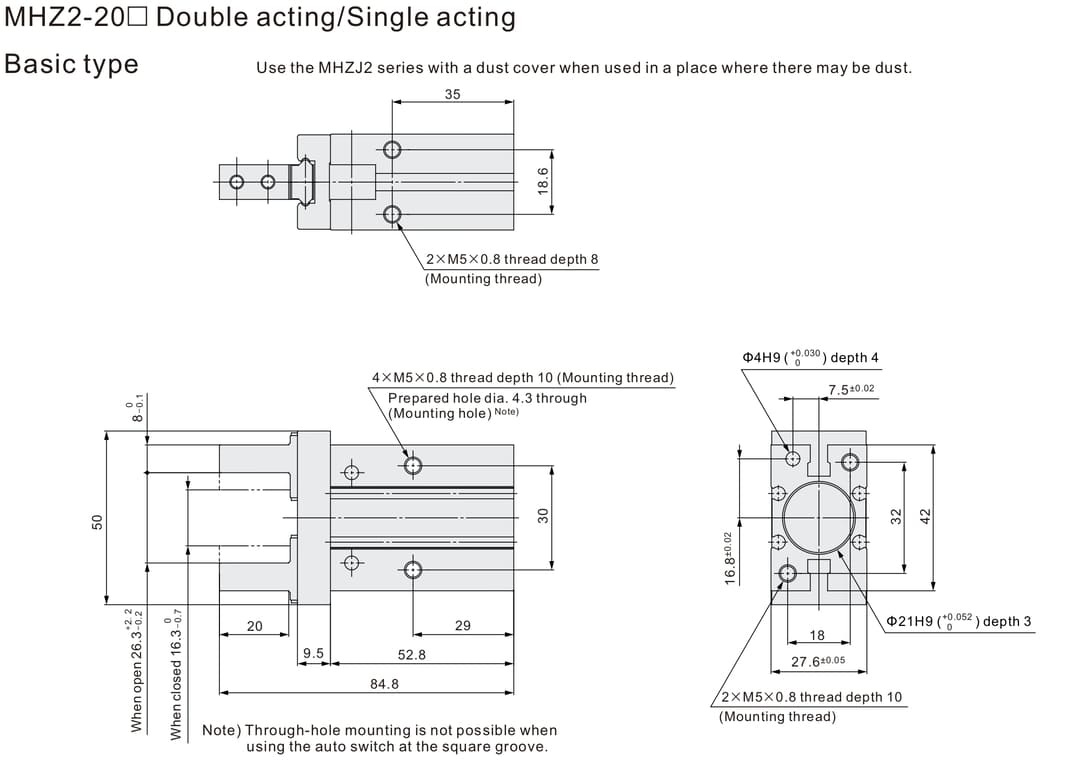

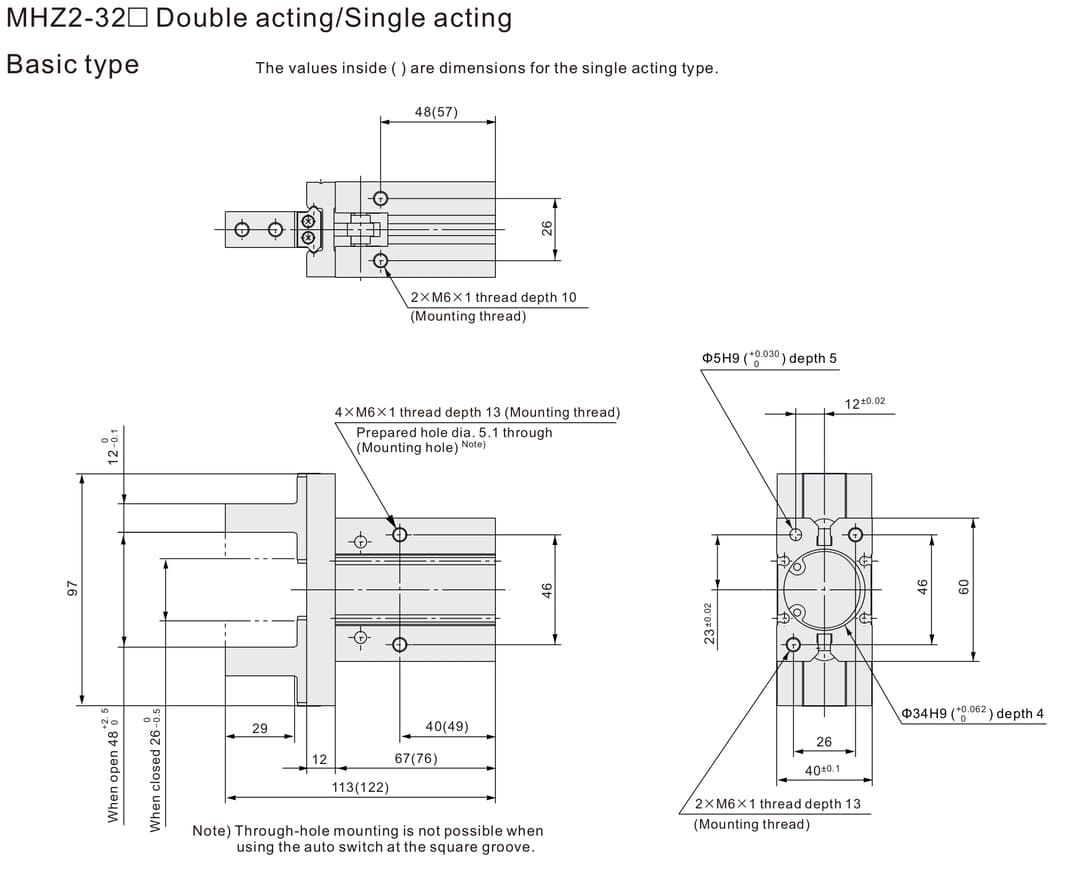

มิติหลัก
