MI
VPC Pneumatic
8412310090
การแสดงประเภท: | |
---|---|
สื่อการทำงาน: | |
รับประกันความดัน: | |
อุณหภูมิในการทำงาน: | |
ช่วงความเร็ว: | |
สถานะห้องว่าง: | |
รายละเอียดสินค้า

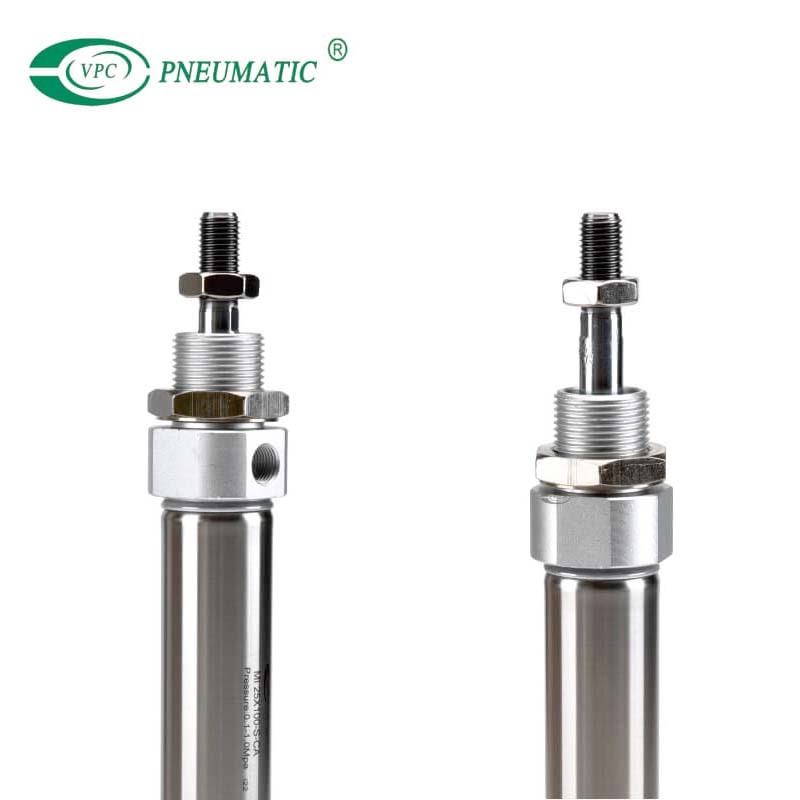

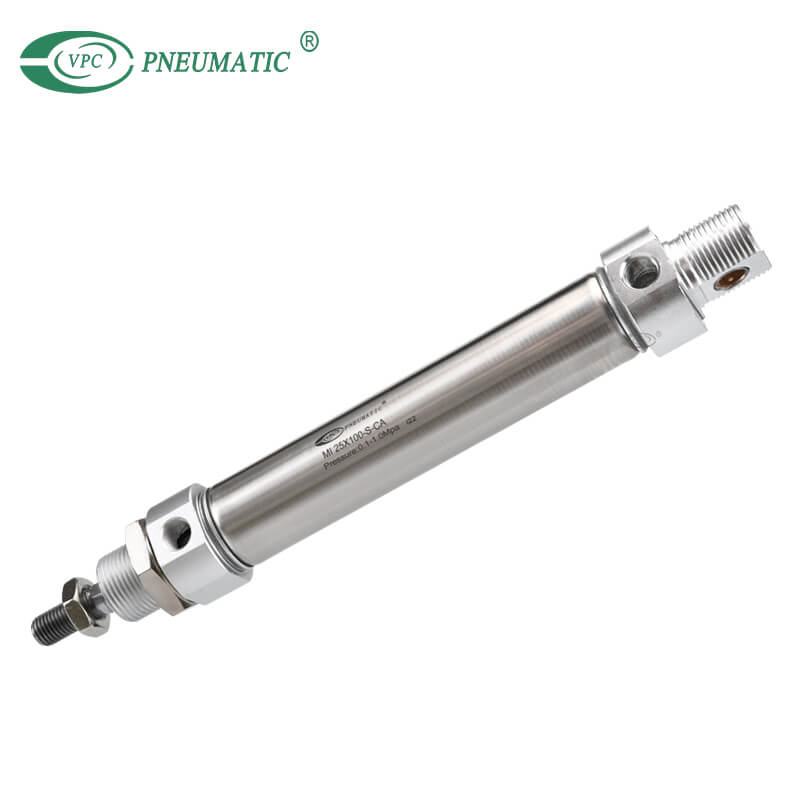

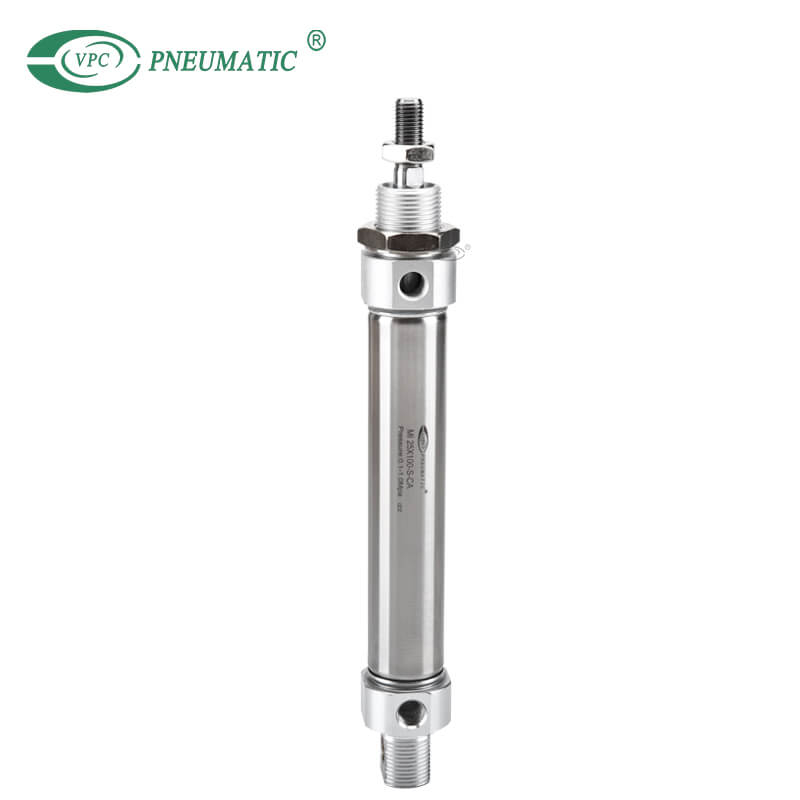

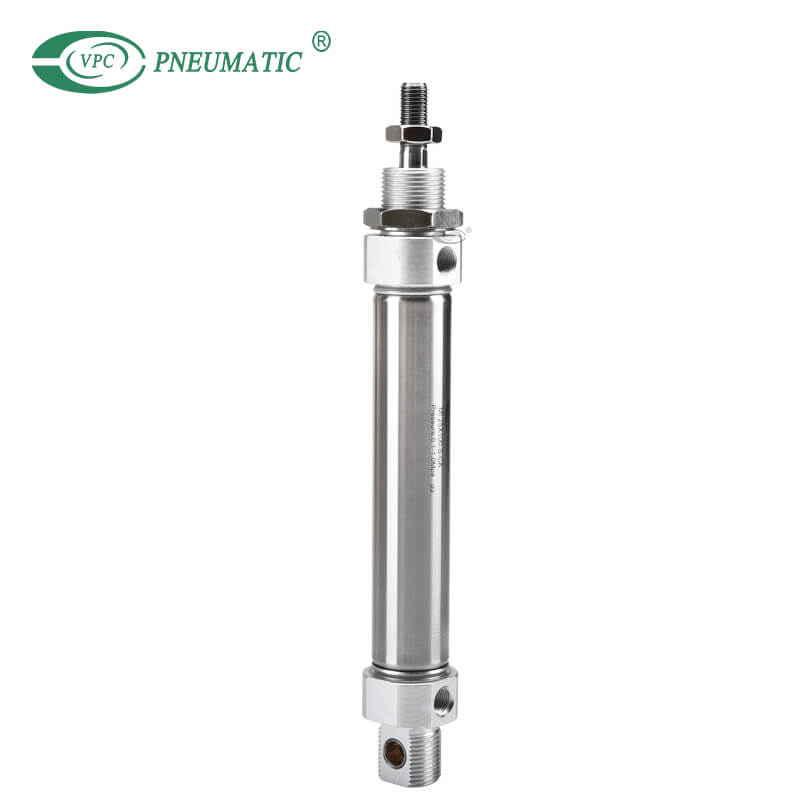

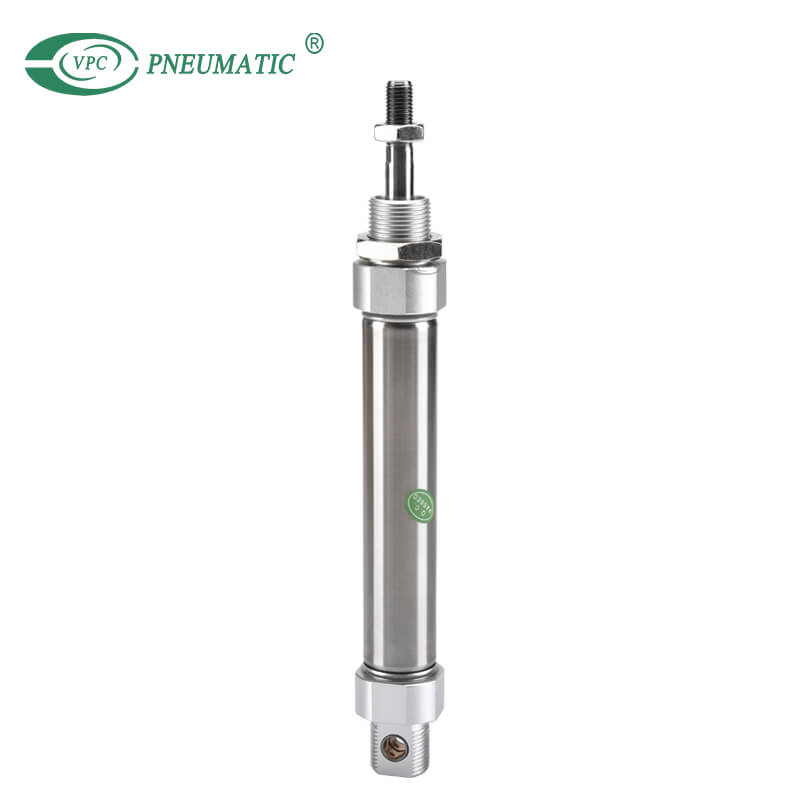

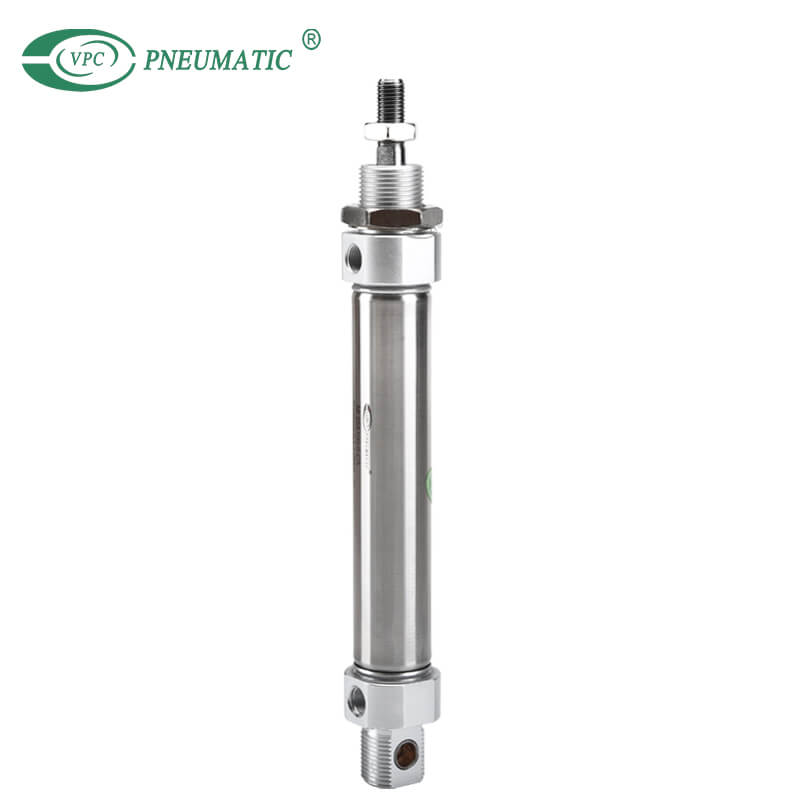

MI Series ท่อสแตนเลส, กระบอกลม มีขนาดรู 8 และ 40 มม. โดยมีความยาวระยะชักตั้งแต่ 10 มม. ถึง 250 มม.มีให้เลือกติดตั้ง 3 แบบเพื่อความคล่องตัวสวิตช์อัตโนมัติมีให้เลือกทั้งแบบสายรัดและแบบราง
1. ตามมาตรฐาน ISO6432
2. ฝาครอบด้านหน้าและด้านหลังมีแผ่นกันกระแทกแบบตายตัวซึ่งสามารถลดผลกระทบจากการเปลี่ยนทิศทางของกระบอกสูบได้
3. ฝาหลังมีหลายโหมดซึ่งทำให้การติดตั้งกระบอกสูบสะดวกยิ่งขึ้น
4. ฝาครอบด้านหน้าและด้านหลังและบล็อกสแตนเลสใช้โครงสร้างที่อัดแน่นด้วยหมุดย้ำเพื่อสร้างการเชื่อมต่อที่เชื่อถือได้
5. ก้านลูกสูบและตัวกระบอกสูบด้วยวัสดุสแตนเลสทำให้กระบอกสูบปรับสภาพแวดล้อมการทำงานทั่วไปให้มีความกัดกร่อน
6. มีกระบอกสูบและอุปกรณ์เสริมพร้อมข้อกำหนดหลายประการสำหรับการติดตั้งให้คุณเลือก
ข้อมูลจำเพาะของผลิตภัณฑ์
เบื่อ (มม.) | 8 | 10 | 12 | 16 | 20 | 25 | 32 | 40 | |
ประเภทการแสดง | การแสดงสองครั้ง, การขยายสปริงเดี่ยว, การคืนสปริงแบบเดี่ยว | ||||||||
สื่อการทำงาน | อากาศบริสุทธิ์ (การกรอง40μm) | ||||||||
ช่วงความดัน | การแสดงคู่ | 0.05 ถึง 0.7Mpa | |||||||
การแสดงเดี่ยว | 0.2 ถึง 0.7Mpa | ||||||||
รับประกันความกดดัน | 1.5Mpa | ||||||||
อุณหภูมิในการทำงาน | -5 ถึง 70 ℃ | ||||||||
ช่วงความเร็ว | 50 ถึง 750 มม./วินาที | ||||||||
เบาะ พิมพ์ | MIC Series: เบาะปรับได้ ซีรีส์อื่นๆ:ชุดป้องกันการกระแทก | ||||||||
วัสดุ | ท่อสแตนเลส | ||||||||
ขนาดพอร์ต | M5X0.8 | G1/8 | G1/4 |
ขนาดหลัก
คำถามที่พบบ่อยเกี่ยวกับผลิตภัณฑ์
ไตรมาสที่ 1มาตรฐาน ISO สำหรับกระบอกสูบนิวแมติกคืออะไร?
ดิ กระบอกสูบ ISO 6432 มาตรฐานหมายถึงขนาดของผลิตภัณฑ์พื้นฐานและขนาดของกระบอกสูบเมื่อมีการติดตั้งและอุปกรณ์เสริม
ไตรมาสที่ 2ขนาดจังหวะในกระบอกสูบนิวเมติกคืออะไร?
กระบอกสูบมีให้เลือกขนาด 8, 10, 12, 16, 20, 25, 32 และ 40 มม. โดยมีความยาวระยะชักตั้งแต่ 10 มม. ถึง 500 มม.กระบอกสูบแบบทำงานเดี่ยวพร้อมสปริงกลับในทิศทางการหดกลับมีให้เลือกในความยาวระยะชักสูงสุด 40 มม.
ไตรมาสที่ 3ฉันจะเพิ่มแรงดันในกระบอกสูบนิวเมติกได้อย่างไร
อีกวิธีหนึ่งในการเพิ่มหรือลดแรงที่เกิดจากกระบอกสูบคือการเลือกกระบอกสูบที่มีเส้นผ่านศูนย์กลางที่สำคัญกว่า (แรงมากกว่า) หรือน้อยกว่า (แรงน้อยกว่า)โปรดจำไว้ว่า ยิ่งเส้นผ่านศูนย์กลางใหญ่เท่าใด พื้นที่ผิวของลูกสูบก็จะยิ่งมากขึ้นเท่านั้น และแรงดันก็จะยิ่งมากขึ้น
ไตรมาสที่ 4ปรับความเร็วกระบอกลมอย่างไร?
เมื่อลูกสูบของกระบอกสูบยืดออก อากาศด้านหลังจะถูกอัดเพราะอากาศหนีไม่พ้นง่ายๆเมื่อคุณขันสกรูควบคุมการไหลให้แน่น การเคลื่อนที่ของลูกสูบจะช้าลงเนื่องจากอากาศจะถูกจำกัดมากยิ่งขึ้นควบคุมความเร็วของกระบอกสูบหรือจำกัดการไหลของอากาศเพียงหมุนวาล์วเข็มเพื่อปรับความเร็วลม
Q5.คุณคำนวณแรงของกระบอกสูบนิวแมติกอย่างไร?
ใช้เส้นผ่านศูนย์กลางของกระบอกสูบ (d) เพื่อคำนวณพื้นที่ทำงานของกระบอกสูบ (A) ซึ่งก็คือ A = π × d² / 4
กำหนดแรงดันใช้งาน (P) ภายในกระบอกสูบ
คูณความดัน (P) ด้วยพื้นที่ (A)ด้วยวิธีนี้ คุณจะคำนวณแรงผลักของทฤษฎีกระบอกสูบนิวแมติก (F), F = P × A
Q6.คุณขายชุดซ่อมกระบอกลมหรือไม่?
ใช่ เราขายชุดซ่อมกระบอกสูบและอุปกรณ์เสริมอื่นๆ ทุกประเภทโปรดติดต่อเราหากต้องการ!
