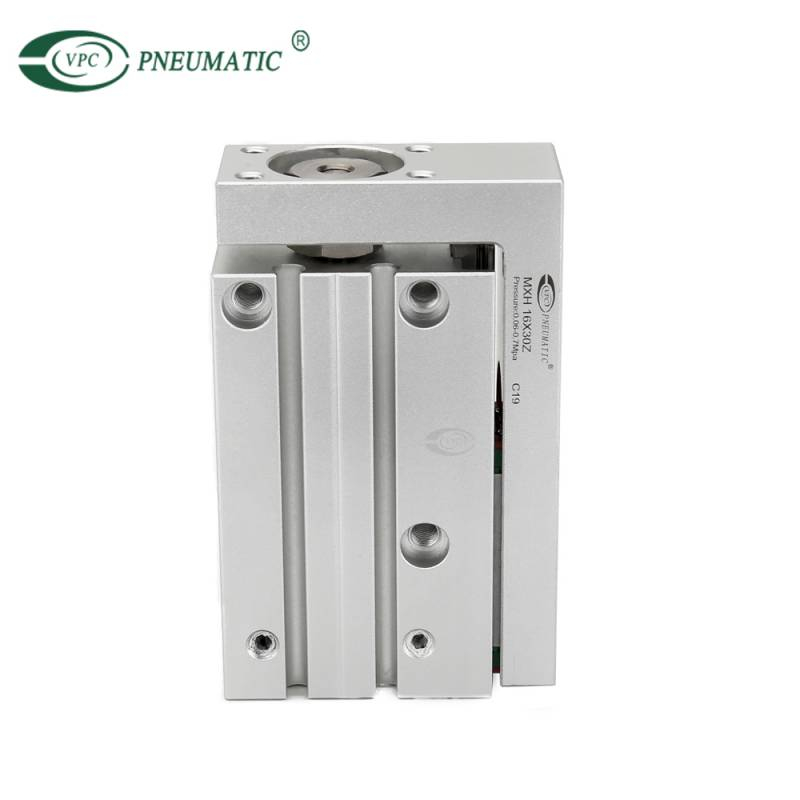

MXH ซีรีส์ กระบอกเลื่อนแบบตั้งโต๊ะ งานละเอียด ความกว้างแคบ (ตลับลูกปืนหมุนเวียน)

ตารางสไลด์ความกว้างของความกว้างแคบ MXH รวมแบริ่งหมุนเวียนไปยังระบบคู่มือเชิงเส้นใหม่เพื่อเพิ่มความแข็งแกร่งโดยการขยายความกว้างที่แบริ่งโหลดสัมผัสกับคู่มือเชิงเส้น ระบบคู่มือเชิงเส้นใหม่ยังเพิ่มช่วงเวลาระดับเสียงที่อนุญาตได้ 170% ช่วงเวลาหันเห 210% และช่วงเวลาม้วน 240% และลดน้ำหนักลงได้มากถึง 19% จากรุ่นก่อนหน้า รอยเท้าความกว้างแคบช่วยให้สามารถติดตั้งหลายหน่วยได้อย่างต่อเนื่องสำหรับการใช้งานที่มีข้อ จำกัด ด้านพื้นที่แน่น

รุ่น：
MXH16-30Z
ยี่ห้อ：
VPC
รหัสสินค้า：
8412310090

ขนาดเบื่อ：	6, 10, 16, 20 มม.
สถานะห้องว่าง:



สอบถาม เพิ่มลงในตะกร้าสอบถาม

คำอธิบายผลิตภัณฑ์

รหัสสั่งซื้อ สไลด์ขนาดกะทัดรัดของ MXH Series

MXH 10^① - 60^② Z - M9BW^③ □^④ - □^⑤

① 10 →ขนาดเจาะ

6	6 มม.
10	10 มม.
16	16 มม.
20	20 มม.

② 60 →จังหวะกระบอกสูบ (มม.)

อ้างถึง "Standard Stroke " ในหน้าถัดไป

③ m9bw → auto swtich

ไม่มี: ไม่มีสวิตช์อัตโนมัติ (Magnt ในตัว)

* สำหรับโมเดลสวิตช์อัตโนมัติที่เกี่ยวข้องให้อ้างอิงไปยังตารางด้านล่าง

④ □ →จำนวน swtiches อัตโนมัติ

NIL: 2PCS

s: 1pc

⑤ □ →ทำเพื่อสั่งซื้อ

* อ้างถึงหน้า 20 สำหรับรายละเอียด

ข้อมูลจำเพาะของผลิตภัณฑ์

ขนาดเจาะ (มม.)	6	10	16	20
ของเหลว	อากาศ
การกระทำ	การแสดงสองครั้ง
ขนาดพอร์ตท่อ	M5 × 0.8
ความดันในการทำงานขั้นต่ำ	0.15mpa	0.06mpa		0.05mpa
แรงดันในการทำงานสูงสุด	0.7MPA
ความดันพิสูจน์	1.05mpa
อุณหภูมิแวดล้อมและของเหลว	ไม่มีสวิตช์อัตโนมัติ: -10 ถึง 70 ℃ (ไม่มีการแช่แข็ง) ด้วยสวิตช์อัตโนมัติ: -10 ถึง 60 ℃ (ไม่มีการแช่แข็ง)
ความเร็วลูกสูบ	50 ถึง 500 มม./วินาที
พลังงานจลน์ที่อนุญาต (J)	0.0125	0.025	0.05	0.1
การหล่อลื่น	ที่ไม่ได้รับแสง
เบาะ	กันชนยางที่ปลายทั้งสอง
ความทนต่อความยาวของจังหวะ	+1.0 0

■ จังหวะมาตรฐาน

ขนาดเจาะ (มม.)	Standard Stroke (mm)
6, 10, 16, 20	5, 10, 15, 20, 25, 30, 40, 50, 60

หมายเหตุ) จังหวะกลางมีให้เลือกกับ "ทำตามลำดับ " โมเดล (-xc19)

■ เอาต์พุตทางทฤษฎี

(n)

ขนาดเบื่อ(มม.)	ขนาดก้าน(มม.)	การผ่าตัด ทิศทาง	พื้นที่ลูกสูบ(mm²)	ความดันปฏิบัติการ (MPA)
ขนาดเบื่อ(มม.)	ขนาดก้าน(มม.)	การผ่าตัด ทิศทาง	พื้นที่ลูกสูบ(mm²)	0.3	0.5	0.7
6	3	ออก	28	8	14	19
6	3	ใน	21	6	10	14
10	4	ออก	78	23	39	55
10	4	ใน	66	19	33	46
16	6	ออก	201	60	101	141
16	6	ใน	172	51	86	121
20	8	ออก	314	94	157	220
20	8	ใน	264	79	132	185

■ น้ำหนัก

(G)

แบบอย่าง	โรคหลอดเลือดสมอง (มม.)
แบบอย่าง	5	10	15	20	25	30	40	50	60
MXH6	61	66	75	80	88	93	107	120	134
MXH10	104	112	125	133	146	153	174	195	216
MXH16	194	204	222	232	250	260	288	316	343
MXH20	352	369	400	417	448	466	514	562	610
