| สื่อการทำงาน： | |
|---|---|
| วัสดุ： | |

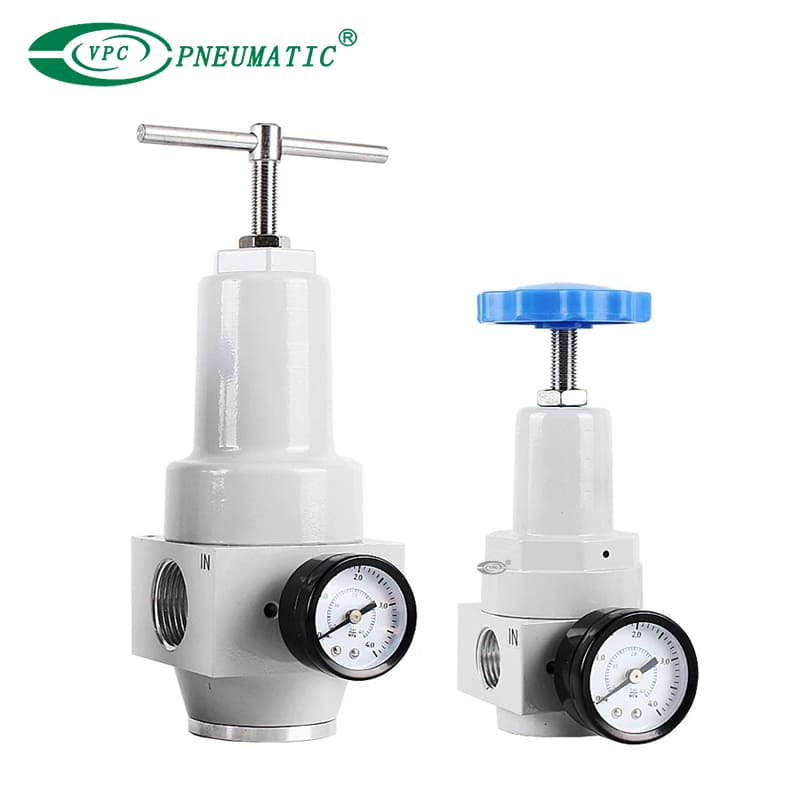

คำอธิบายผลิตภัณฑ์
1. ความจุ สูง แรงดัน : ความสามารถ ใน การจัดการ แรงกดดัน สูง ถึง 40 บาร์ เครื่องควบคุม นี้ ได้ รับการออกแบบทางวิศวกรรม เพื่อให้ มีประสิทธิภาพสูง แม้ ใน ระบบ ที่มีความต้องการ มากที่สุด
2. การก่อสร้างสำหรับงานหนัก : สร้าง ด้วย วัสดุ เสริมแรง เพื่อ รองรับ แรงดัน สูง ได้อย่างปลอดภัย และ เชื่อถือได้ ทำให้มั่นใจได้ถึง ความทนทาน ในระยะยาว
3. สูง : อัตรา การไหล ให้ อัตรา การ ไหล สูง ในขณะที่ ยังคง การควบคุม แรงดัน ที่แม่นยำ ทำให้ เหมาะ สำหรับ ระบบ ที่มี ความต้องการ อากาศสูง
4. คุณลักษณะด้านความปลอดภัย: มี วาล์ว นิรภัย ในตัว เพื่อ ป้องกัน สถานการณ์ แรงดันเกิน ทำให้มั่นใจได้ ถึง ความปลอดภัยของผู้ปฏิบัติงานและ ความสมบูรณ์ ของระบบ
ข้อกำหนดผลิตภัณฑ์
| แบบอย่าง | จำนวน QTYH-08 | ปริมาณ-10 | จำนวน QTYH-15 | จำนวน QTYH-20 | จำนวน QTYH-25 | QTYH-32 | จำนวน QTYH-40 | จำนวน QTYH-50 |
| ขนาดพอร์ต | ก 1/4' | ก 3/8' | ก 1/2' | G 3/4 ' | G 1 ' | ก 1 1/4' | ก 1 1/2' | G 2 ' |
| สื่อการทำงาน | อากาศสะอาด | |||||||
| ความดันพิสูจน์ | 4.0 เมกะปาสคาล | |||||||
| ช่วงความดัน | 0.1 ถึง 3.5 MPa | |||||||
อุณหภูมิ | -5 ถึง 60°C | |||||||
| วัสดุร่างกาย | อลูมิเนียม | |||||||
ขนาดของผลิตภัณฑ์
(มม.)
| แบบอย่าง | A | B | C | D | E | F | d | ง1 |
| จำนวน QTYH-08 | 156.5 | 121 | 55 x 55 | ก 1/2 | 32.5 | 28 | G 1/4 | 63 |
| ปริมาณ-10 | 156.5 | 121 | 55 x 55 | ก 1/2 | 32.5 | 28 | G 1/4 | 63 |
| จำนวน QTYH-15 | 156.5 | 121 | 55 x 55 | ก 1/2 | 32.5 | 28 | G 1/4 | 63 |
| จำนวน QTYH-20 | 232 | 164.5 | 75 x 75 | ก 3/4 | 32.5 | 44 | G 1/4 | 98 |
| จำนวน QTYH-25 | 232 | 164.5 | 75 x 75 | ช 1 | 32.5 | 44 | G 1/4 | 98 |
| จำนวน QTYH-32 | 256 | 155 | 100 x 100 | ก 1 1/4 | 32.5 | 77 | G 1/4 | 100 |
| จำนวน QTYH-40 | 256 | 155 | 100 x 100 | ก 1 1/2 | 32.5 | 77 | G 1/4 | 100 |
| จำนวน QTYH-50 | 256 | 155 | 100 x 100 | กรัม 2 | 32.5 | 77 | ก 1/4 | 100 |
แคตตาล็อก PDF
