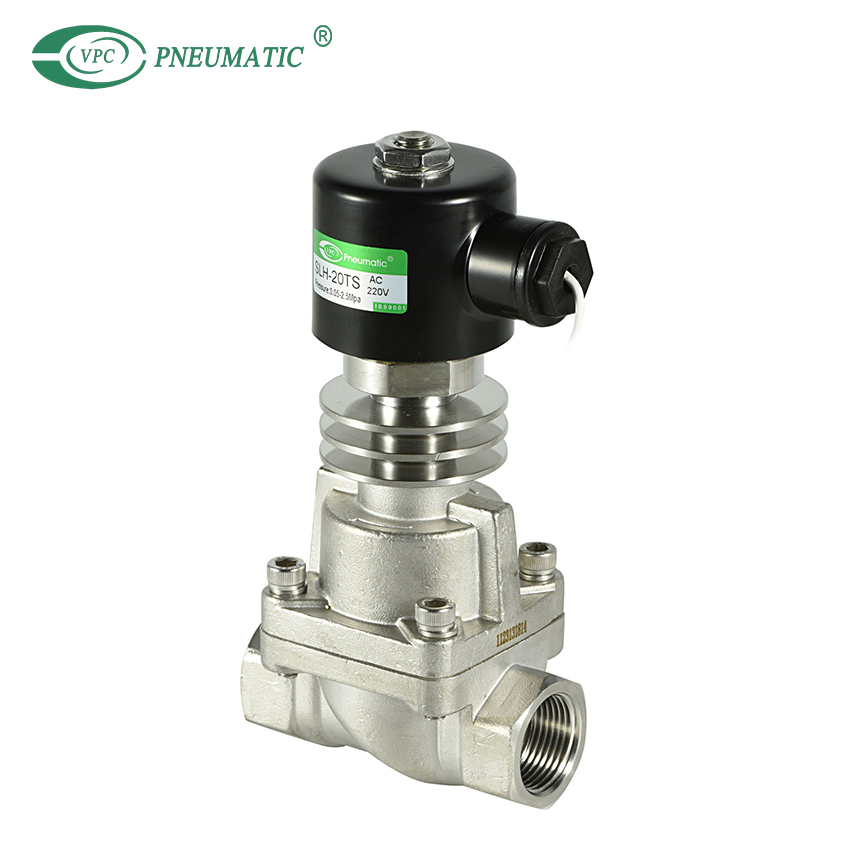

SLH15-T-10L
VPC Pneumatic
8481804090
สื่อการทำงาน: | |
---|---|
อุณหภูมิในการทำงาน: | |
ความกดดันจากการทำงาน: | |
วัสดุร่างกาย: | |
การแสดงประเภท: | |
สถานะห้องว่าง: | |
รายละเอียดสินค้า
ข้อมูลจำเพาะของผลิตภัณฑ์
* ประเภทคอยล์: ตัวเรือนโลหะมาตรฐาน H Class, สายตะกั่ว (ชนิด W);
* อุณหภูมิปานกลาง: 5°C~250°C(ซีล telfon+โลหะ);
* สื่อการทำงาน: ไอน้ำ, น้ำมันนำความร้อน ฯลฯ (กรุณาเลือกตามซีลที่เกี่ยวข้อง);
* การดำเนินการ: โซลินอยด์วาล์วโครงสร้างนำร่องเริ่มต้นด้วยแรงกดดันในการทำงาน
* วัสดุตัวเครื่อง: สแตนเลส

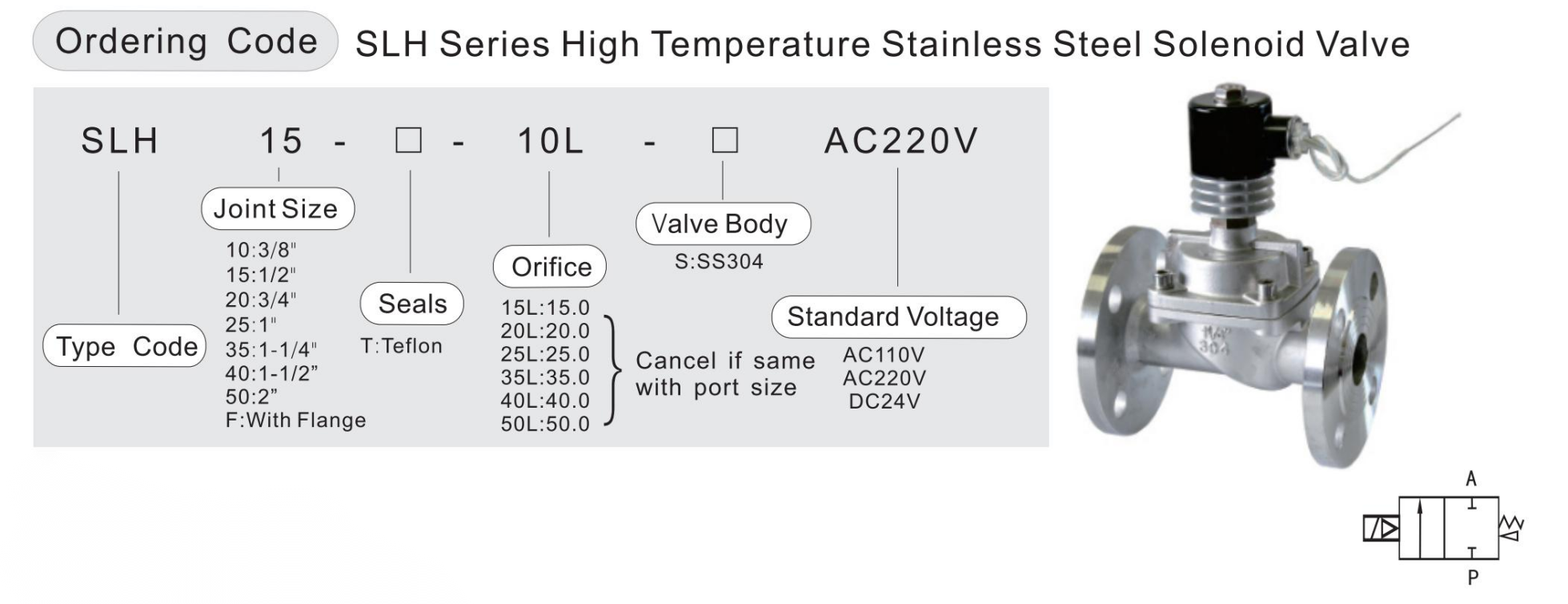

ขนาดข้อต่อ (G) | ปาก (มม.) | ค่า CV | ความแตกต่างของแรงดัน (บาร์) | อุณหภูมิของเหลวสูงสุด (℃) | มิติภายนอก | รหัสรุ่น | ||
นาที.ความดัน | แรงดันใช้งานสูงสุด | |||||||
น้ำมันนำความร้อน | ไอน้ำ | LXWXH AXBXH | ||||||
3/8' | 15 | 4.5 | 0.5 | 16 | 16 | 250 | 75X52X159 | SLH10T-15LS |
1/2' | 15 | 4.5 | 0.5 | 16 | 16 | 250 | 75X52X159 | SLH-15TS |
3/4' | 20 | 8.0 | 0.5 | 16 | 16 | 250 | 85X60X171 | SLH-20TS |
1' | 25 | 12 | 0.5 | 16 | 16 | 250 | 100X70X178 | SLH-25TS |
1-1/4' | 35 | 22 | 0.5 | 16 | 16 | 250 | 120X90X198 | SLH-35TS |
1-1/2' | 35 | 22 | 0.5 | 16 | 16 | 250 | 120X90X198 | SLH-40TS |
2' | 50 | 45 | 0.5 | 16 | 16 | 250 | 150X110X220 | SLH-50TS |
การเชื่อมต่อหน้าแปลน | 25 | 12 | 0.5 | 16 | 16 | 250 | ดูรายการต่อไปนี้ | SLHFT-25LS |
32 | 22 | 0.5 | 16 | 16 | 250 | SLHFT-32LS | ||
40 | 22 | 0.5 | 16 | 16 | 250 | SLHFT-40LS | ||
50 | 45 | 0.5 | 16 | 16 | 250 | SLHFT-50LS |

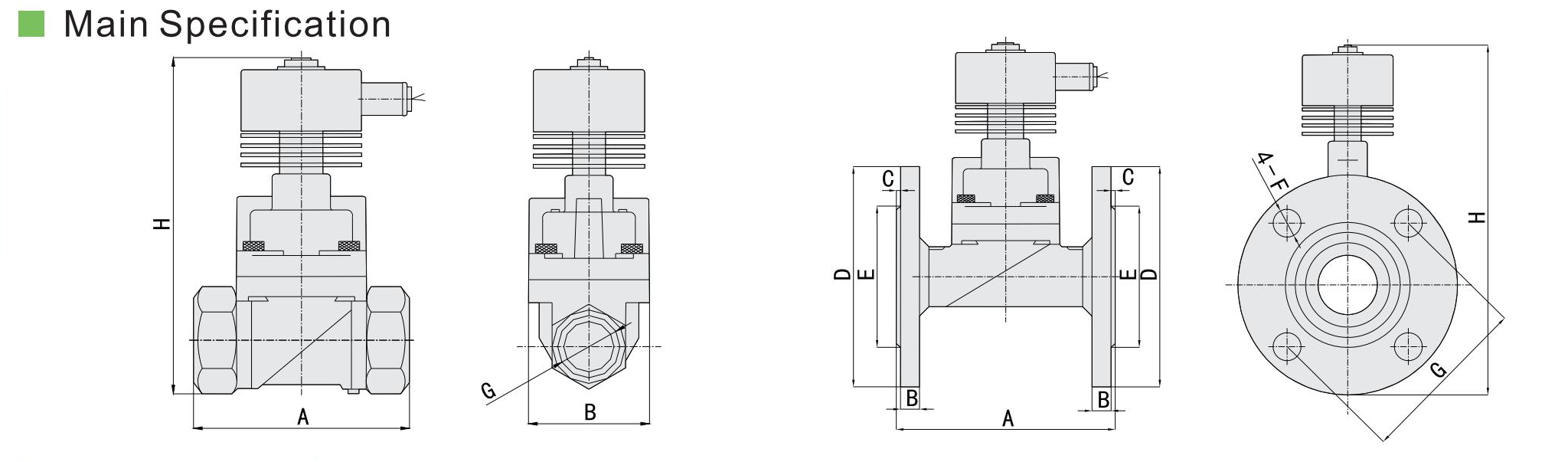

รายการการเลือกการเชื่อมต่อหน้าแปลน
แบบอย่าง | A | B | C | ФD | อี | เอฟ | ФG | H |
ดีเอ็น25 | 134 | 13 | 2 | 110 | 58 | 14 | 80 | 215 |
DN32 | 160 | 15 | 2 | 135 | 76 | 18 | 100 | 230 |
DN40 | 160 | 15 | 2 | 145 | 84 | 18 | 125 | 235 |
DN50 | 200 | 16 | 2 | 155 | 88 | 18 | 125 | 280 |
