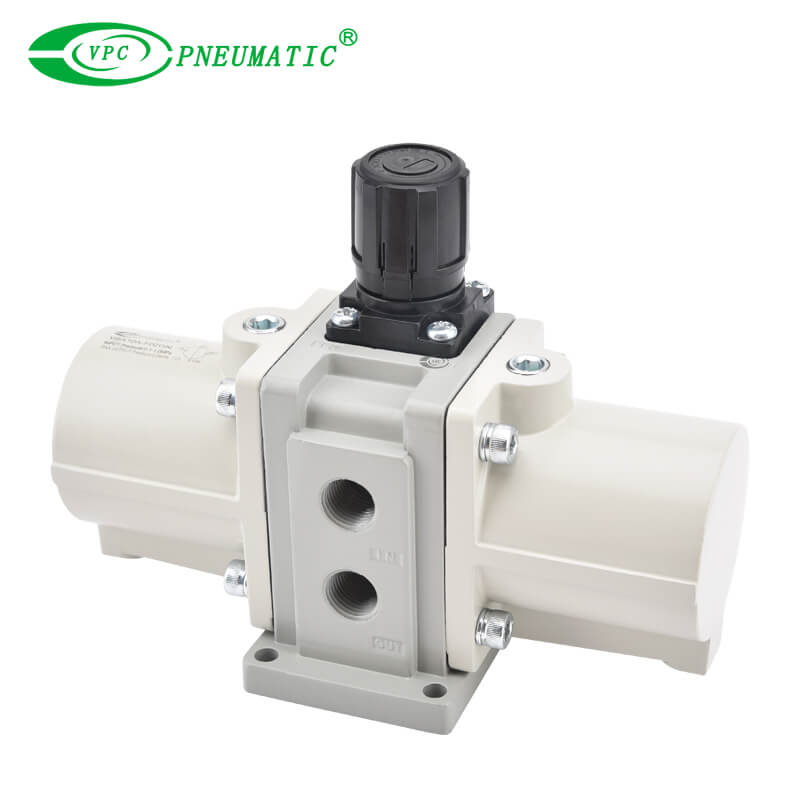

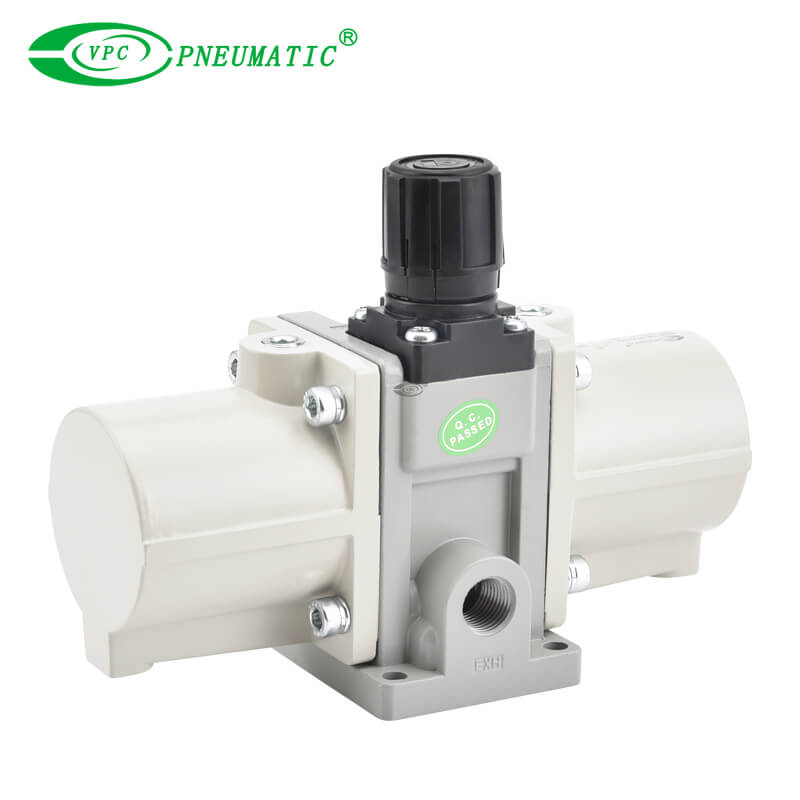

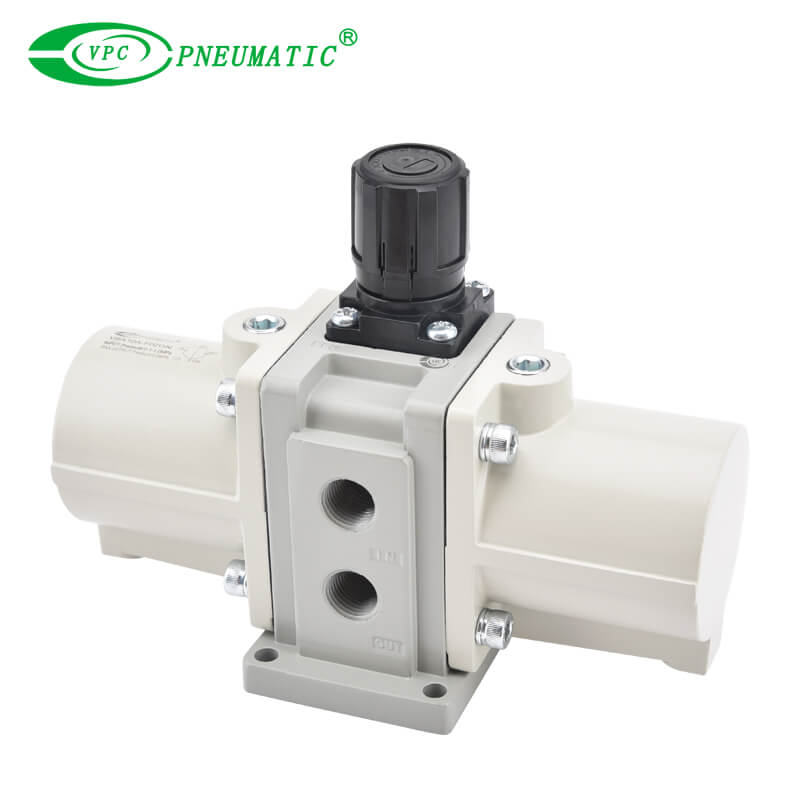

| Booster Regulator วัสดุร่างกาย:： | |
|---|---|
| ความกดดันจากการทำงาน： | |
| ความจุถัง： | |
| วัสดุถัง： | |
คำอธิบายผลิตภัณฑ์
1. การปรับความดันเอาต์พุตง่าย ๆ
2. เพิ่มแรงกดดันในท้องถิ่นโดยไม่ต้องใช้พลังงานเพิ่มเติม
3. เป็นไปได้ที่จะได้รับแรงดันสูงสุดสองเท่าโดยการเชื่อมต่ออากาศกับสายโรงงาน (VBA11a: สูงสุด 4 ครั้ง)
4. ประเภทการประหยัดพื้นที่ที่เชื่อมต่อถังอากาศและหน่วยงานกำกับดูแลเสริมโดยตรง
ข้อกำหนดผลิตภัณฑ์
| แบบอย่าง | VBA10A-02 | VBA20A-03 | VBA40A-04 | VBA22A-03 | VBA42A-04 | VBA43A-04 | VBA11A-02 |
| สื่อการทำงาน | อัดอากาศ | ||||||
อัตราส่วน ความดันเพิ่มขึ้น | สองครั้ง | 2 ถึง 4 ครั้ง * 4) | |||||
| กลไกการปรับแรงดัน | โดยใช้กลไกการบรรเทา* 2) | เกี่ยวกับอากาศ | โดยใช้กลไกการบรรเทา * 2) | ||||
อัตราการไหลสูงสุด * 3) [l/min (anr)] | 230 | 1000 | 1900 | 1000 | 1900 | 1600 | 70 |
| ตั้งช่วงความดัน (MPA) | 0.2 ถึง 2.0 | 0.2 ถึง 1.0 | 0.2 ถึง 1.6 | 0.4 ถึง 2.0 | |||
| ช่วงความดันจ่าย (MPA) | 0.1 ถึง 1.0 | ||||||
| ความดันพิสูจน์ (MPA) | 3 | 1.5 | 2.4 | 3 | |||
| ขนาดพอร์ต (RC) (เข้า/ออก: 2 ตำแหน่ง) | 1/4 | 3/8 | 1/2 | 3/8 | 1/2 | 1/4 | |
ขนาดพอร์ตมาตรวัดความดัน (RC) (เข้า/ออก: 2 สถานที่) | 1/8 | ||||||
| พอร์ตการเชื่อมต่อถัง (พร้อมปลั๊ก) * 5) | 1/4 | 3/8 | 1/2 | 3/8 | 1/2 | 1/4 | |
| อุณหภูมิโดยรอบและของเหลว (℃） | 2 ถึง 50 (ไม่มีการแช่แข็ง) | ||||||
| การติดตั้ง | ตามแนวนอน | ||||||
| การหล่อลื่น | จาระบี (ไม่ใช่ท่อส่งผล) | ||||||
| น้ำหนัก (กิโลกรัม) | 0.84 | 3.9 | 8.6 | 3.9 | 8.6 | 8.6 | 0.89 |
*1) ตรวจสอบให้แน่ใจว่าได้รับความสามารถในการจัดหาอากาศของแรงดันขั้นต่ำในการทำงาน (0.1 MPa) หรือมากกว่า
*2) หากแรงดันออกสูงกว่าแรงดันที่ตั้งไว้โดยลูกบิดแรงดันเกินจะหมดลงจากด้านหลังของลูกบิด
*3) อัตราการไหลที่ = ออก = 0.5 MPa ความดันแตกต่างกันไปขึ้นอยู่กับสภาพการทำงาน อ้างถึง 'ลักษณะอัตราการไหล '
*4) ตั้งค่าอัตราส่วนความดันเพิ่มขึ้นเป็น 2 หรือมากกว่า
*5) พอร์ตการเชื่อมต่อถังไม่สามารถใช้สำหรับแอปพลิเคชันอื่นนอกเหนือจากการเชื่อมต่อกับ VBAT
Solid Line: ช่วงการทำงาน
ดำเนินการเพื่อให้อัตราการไหลเป็นไปตามเส้นทึบแม้ว่าอากาศจะถูกใช้ไปแล้ว
ตัวอย่าง) สำหรับ VBA10A: เมื่อความดันขาเข้าคือ 0.5 MPa และความดันที่ตั้งไว้คือ 1.0 MPa ทำงานที่อัตราการไหลของอากาศทางออกที่ 180 L/นาที (ANR) หรือน้อยกว่า
เส้นประ: ด้านนอกของช่วงความดันที่ตั้งไว้
P1: แรงดันเข้า P2: ความดันทางออก
* เมื่อดำเนินการในอัตราการไหลที่อยู่ในพื้นที่ที่ไม่เสถียร (เงื่อนไข P2
การเต้นจะลดลงด้วยถัง หากความสามารถในการออกจากทางออกอาจเกิดการเต้นเป็นจังหวะ
เงื่อนไข
ความดันขาเข้า: 0.5 MPa
ความดันชุดเต้าเสียบ: 1 MPa
อัตราการไหล: ระหว่าง 0 ถึงสูงสุด อัตราการไหล
ประสิทธิภาพของถังอากาศ
● บรรเทาการเต้นของจังหวะที่สร้างขึ้นทาง ด้านนอก
● เมื่อการใช้อากาศเกินปริมาณอากาศ ในระหว่างการทำงานเป็นระยะ ๆ อากาศที่ต้องการ จะถูกสะสมในถังเพื่อใช้งาน
● สิ่งนี้ใช้ไม่ได้สำหรับ การดำเนินการ อย่างต่อเนื่อง
● การดำเนินการในอัตราการไหลที่อยู่ในพื้นที่ที่ไม่เสถียรภายใต้เงื่อนไข P1 ชั่วคราว p1 สามารถป้องกันได้เมื่อ ใช้อากาศด้านข้างทางออก.
อะไหล่/ชุดไม่มีชุด
สั่งซื้อด้วยหมายเลขชุดที่เกี่ยวข้องต่อไปนี้
| แบบอย่าง | VBA10A | VBA20A | VBA40A | VBA22A | VBA42A | VBA43A | VBA11a |
| คิทไม่ | KT-VBA10A-1 | KT-VBA20A-1 | KT-VBA40A-1 | KT-VBA22A-1 | KT-VBA42A-1 | KT-VBA43A-1 | KT-VBA11A-20 |
ชุดรวมชิ้นส่วนจาก ① ถึง ⑦ และแพ็คจาระบี
| เลขที่ | แบบอย่าง | VBA10A | VBA20A | VBA40A | VBA22A | VBA42A | VBA43A | VBA11a |
| ปริมาณ | ||||||||
| 1 | ซีลลูกสูบ | 2 | 2 ขนาดใหญ่ 2 ขนาดเล็ก | 2 | 1 แต่ละขนาดใหญ่และเล็ก | |||
| 2 | สมัชชา | 1 | ||||||
| 3 | ตรวจสอบวาล์ว | 4 | 2 | |||||
| 4 | ปะเก็น | 2 | ||||||
| 5 | แมวน้ำ | 1 | ||||||
| 6 | สกรูยึด | - | 8 | 12 | 8 | 12 | - | |
| 7 | ครอบคลุมชุดประกอบ C | - | 1 | |||||
| - | แพ็คปะ เก็น | 1 | 2 | 1 | 2 | 1 | ||
มิติหลัก
* สำหรับขนาดโดยละเอียดข้อมูลจำเพาะและเวลารอคอยโปรดติดต่อ VPC
