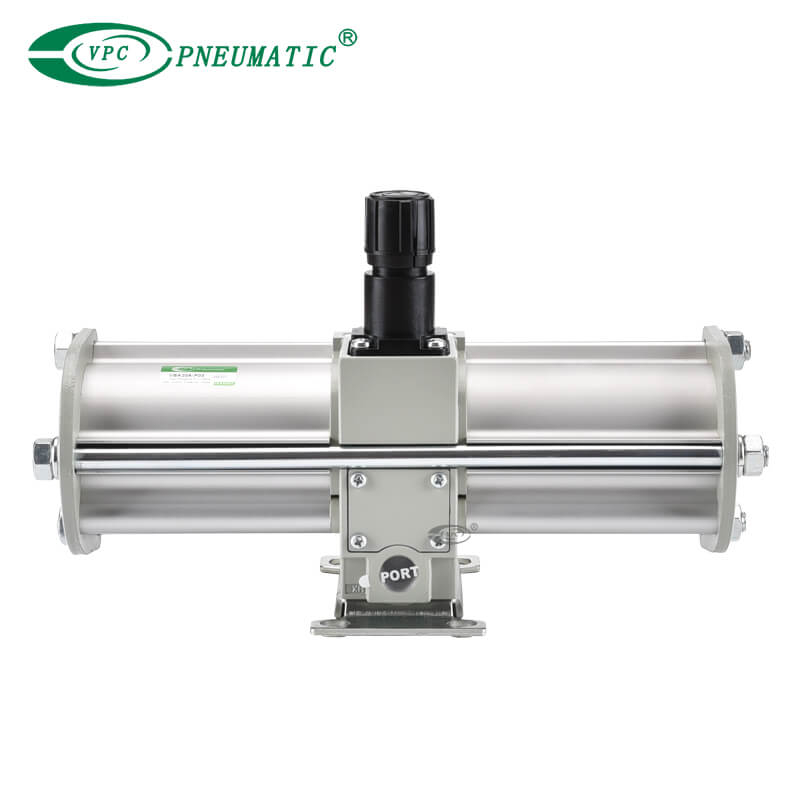

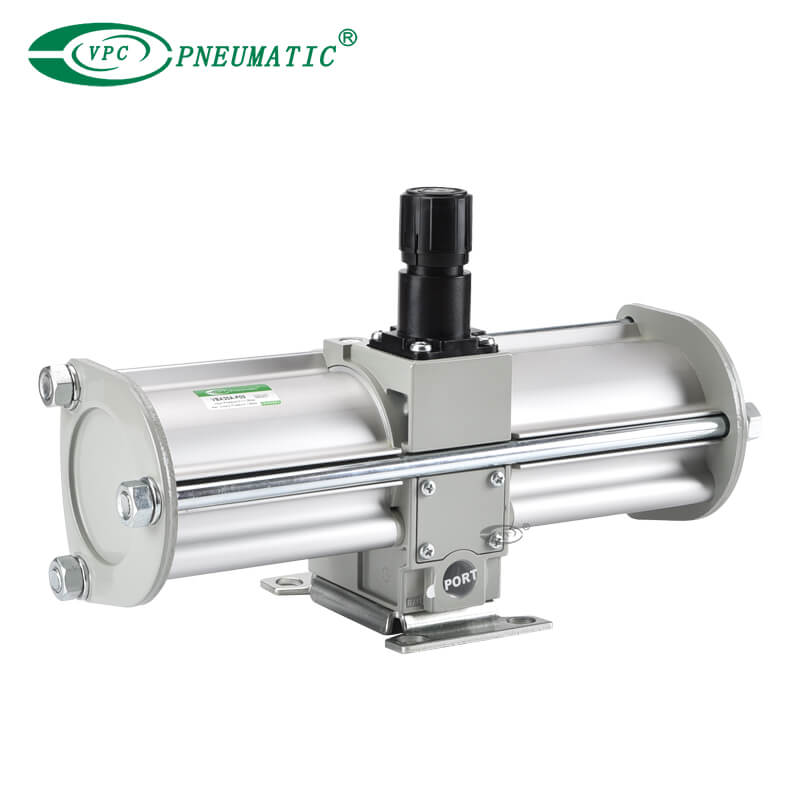

VBA20A Series Booster Regulator, 3/8 'พอร์ต, เพิ่มแรงดันมากถึง 2: 1

ซีรี่ส์ควบคุมพิเศษ VBA เป็นตัวควบคุมบูสเตอร์ที่ประหยัดเงินและพลังงานโดยการเพิ่มแรงดันสายหลักถึงสองครั้ง
เมื่อเชื่อมต่อกับสายจ่ายอากาศตัวควบคุมบูสเตอร์จะเพิ่มแรงดันสูงสุดถึงสองครั้งและแรงดันอากาศหลักอาจถูกตั้งค่าต่ำ การเพิ่มแรงดันที่ต้องการสามารถปรับได้ง่าย

รุ่น：
VBA40A-04GN
ยี่ห้อ：
VPC Pneumatic
รหัสสินค้า：
8414909090

Booster Regulator วัสดุร่างกาย:：	อัลลอยอลูมิเนียม
ความกดดันจากการทำงาน：	0.2 ~ 2mpa
ความจุถัง：	5L/10L/20L/38L
วัสดุถัง：	เหล็กกล้าคาร์บอน (SS400)
สถานะห้องว่าง:



สอบถาม เพิ่มลงในตะกร้าสอบถาม

คำอธิบายผลิตภัณฑ์

■ คุณสมบัติผลิตภัณฑ์

1. การปรับความดันเอาต์พุตง่าย ๆ

2. เพิ่มแรงกดดันในท้องถิ่นโดยไม่ต้องใช้พลังงานเพิ่มเติม

3. เป็นไปได้ที่จะได้รับแรงดันสูงสุดสองเท่าโดยการเชื่อมต่ออากาศกับสายโรงงาน (VBA11a: สูงสุด 4 ครั้ง)

4. ประเภทการประหยัดพื้นที่ที่เชื่อมต่อถังอากาศและหน่วยงานกำกับดูแลเสริมโดยตรง

VBA Booster Valve Symbol Air Booster Regulator

ข้อกำหนดผลิตภัณฑ์

แบบอย่าง	VBA10A-02	VBA20A-03	VBA40A-04	VBA22A-03	VBA42A-04	VBA43A-04	VBA11A-02
สื่อการทำงาน	อัดอากาศ
อัตราส่วน ความดันเพิ่มขึ้น	สองครั้ง						2 ถึง 4 ครั้ง * ⁴⁾
กลไกการปรับแรงดัน	โดยใช้กลไกการบรรเทา* ²⁾			เกี่ยวกับอากาศ	โดยใช้กลไกการบรรเทา ^{* ²⁾}
อัตราการไหลสูงสุด ^{* ³⁾} [l/min (anr)]	230	1000	1900	1000	1900	1600	70
ตั้งช่วงความดัน (MPA)	0.2 ถึง 2.0	0.2 ถึง 1.0				0.2 ถึง 1.6	0.4 ถึง 2.0
ช่วงความดันจ่าย (MPA)	0.1 ถึง 1.0
ความดันพิสูจน์ (MPA)	3	1.5				2.4	3
ขนาดพอร์ต (RC) (เข้า/ออก: 2 ตำแหน่ง)	1/4	3/8	1/2	3/8	1/2		1/4
ขนาดพอร์ตมาตรวัดความดัน (RC) (เข้า/ออก: 2 สถานที่)	1/8
พอร์ตการเชื่อมต่อถัง (พร้อมปลั๊ก) ^{* ⁵⁾}	1/4	3/8	1/2	3/8	1/2		1/4
อุณหภูมิโดยรอบและของเหลว (℃）	2 ถึง 50 (ไม่มีการแช่แข็ง)
การติดตั้ง	ตามแนวนอน
การหล่อลื่น	จาระบี (ไม่ใช่ท่อส่งผล)
น้ำหนัก (กิโลกรัม)	0.84	3.9	8.6	3.9	8.6	8.6	0.89

*1) ตรวจสอบให้แน่ใจว่าได้รับความสามารถในการจัดหาอากาศของแรงดันขั้นต่ำในการทำงาน (0.1 MPa) หรือมากกว่า

*2) หากแรงดันออกสูงกว่าแรงดันที่ตั้งไว้โดยลูกบิดแรงดันเกินจะหมดลงจากด้านหลังของลูกบิด

*3) อัตราการไหลที่ = ออก = 0.5 MPa ความดันแตกต่างกันไปขึ้นอยู่กับสภาพการทำงาน อ้างถึง 'ลักษณะอัตราการไหล '

*4) ตั้งค่าอัตราส่วนความดันเพิ่มขึ้นเป็น 2 หรือมากกว่า

*5) พอร์ตการเชื่อมต่อถังไม่สามารถใช้สำหรับแอปพลิเคชันอื่นนอกเหนือจากการเชื่อมต่อกับ VBAT

SMC Booster Regulator

เครื่องควบคุมการเพิ่มอากาศ

เครื่องควบคุมบูสเตอร์นิวเมติก

หน่วยงานกำกับดูแลเครื่องกระตุ้นลม

บูสเตอร์นิวเมติก

Solid Line: ช่วงการทำงาน

ดำเนินการเพื่อให้อัตราการไหลเป็นไปตามเส้นทึบแม้ว่าอากาศจะถูกใช้ไปแล้ว

ตัวอย่าง) สำหรับ VBA10A: เมื่อความดันขาเข้าคือ 0.5 MPa และความดันที่ตั้งไว้คือ 1.0 MPa ทำงานที่อัตราการไหลของอากาศทางออกที่ 180 L/นาที (ANR) หรือน้อยกว่า

เส้นประ: ด้านนอกของช่วงความดันที่ตั้งไว้

P1: แรงดันเข้า P2: ความดันทางออก

* เมื่อดำเนินการในอัตราการไหลที่อยู่ในพื้นที่ที่ไม่เสถียร (เงื่อนไข P2

■ การเต้นแรงดันของถัง

การเต้นจะลดลงด้วยถัง หากความสามารถในการออกจากทางออกอาจเกิดการเต้นเป็นจังหวะ

ถังอัดอากาศ

เงื่อนไข

ความดันขาเข้า: 0.5 MPa

ความดันชุดเต้าเสียบ: 1 MPa

อัตราการไหล: ระหว่าง 0 ถึงสูงสุด อัตราการไหล

ประสิทธิภาพของถังอากาศ

● บรรเทาการเต้นของจังหวะที่สร้างขึ้นทาง ด้านนอก

● เมื่อการใช้อากาศเกินปริมาณอากาศ ในระหว่างการทำงานเป็นระยะ ๆ อากาศที่ต้องการ จะถูกสะสมในถังเพื่อใช้งาน

● สิ่งนี้ใช้ไม่ได้สำหรับ การดำเนินการ อย่างต่อเนื่อง

● การดำเนินการในอัตราการไหลที่อยู่ในพื้นที่ที่ไม่เสถียรภายใต้เงื่อนไข P1 ชั่วคราว p1 สามารถป้องกันได้เมื่อ ใช้อากาศด้านข้างทางออก.

■ ฉัน โครงสร้าง nternal

VBA Booster Regulator

อะไหล่/ชุดไม่มีชุด

สั่งซื้อด้วยหมายเลขชุดที่เกี่ยวข้องต่อไปนี้

แบบอย่าง	VBA10A	VBA20A	VBA40A	VBA22A	VBA42A	VBA43A	VBA11a
คิทไม่	KT-VBA10A-1	KT-VBA20A-1	KT-VBA40A-1	KT-VBA22A-1	KT-VBA42A-1	KT-VBA43A-1	KT-VBA11A-20

ชุดรวมชิ้นส่วนจาก ① ถึง ⑦ และแพ็คจาระบี

เลขที่	แบบอย่าง	VBA10A	VBA20A	VBA40A	VBA22A	VBA42A	VBA43A	VBA11a
เลขที่	แบบอย่าง	ปริมาณ
1	ซีลลูกสูบ	2			2 ขนาดใหญ่ 2 ขนาดเล็ก		2	1 แต่ละขนาดใหญ่และเล็ก
2	สมัชชา	1
3	ตรวจสอบวาล์ว	4						2
4	ปะเก็น	2
5	แมวน้ำ	1
6	สกรูยึด	-	8	12	8	12		-
7	ครอบคลุมชุดประกอบ C	-						1
-	แพ็คปะ เก็น	1		2	1	2		1
