| สื่อการทำงาน： | |
|---|---|
| ทิศทางการไหล： | |
| หน่วยความดัน： | |

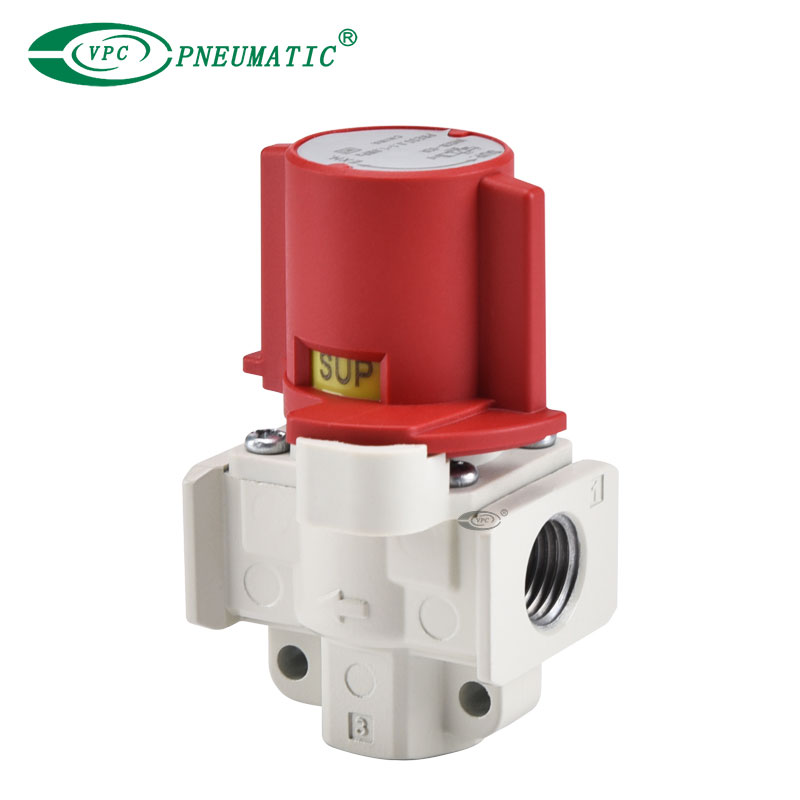

รายละเอียดสินค้า
1. สามารถใช้วาล์วแบบแมนนวลเพื่อป้องกันอุบัติเหตุที่เกิดจากแรงดันตกค้างในท่อส่งลม
2. สามารถตรวจสอบสถานะการจ่ายและไอเสียของการไหลของอากาศได้อย่างรวดเร็ว
3. เมื่ออยู่ในตำแหน่งไอเสียสามารถยึดวาล์วได้ด้วยแม่กุญแจป้องกันการเปิดใช้งานโดยไม่ตั้งใจในขณะที่บุคลากรกำลังทำความสะอาดหรือซ่อมบำรุงอุปกรณ์
4. กดที่จับก่อนแล้วจึงหมุนเพื่อป้องกันการทำงานผิดพลาดในสองขั้นตอน
5. สามารถใช้เป็นรายบุคคลหรือติดได้สะดวก หน่วย FRL โดยใช้สเปเซอร์แบบโมดูลาร์
ข้อมูลจำเพาะของผลิตภัณฑ์
| แบบอย่าง | VHS20 | VHS30 | VHS40 | VHS40-06 | VHS50 | |
| สื่อการทำงาน | อากาศบริสุทธิ์ (การกรอง 40μm) | |||||
| อุณหภูมิในการทำงาน | -5 ถึง 60 ℃ (ไม่มีการแช่แข็ง) | |||||
| พิสูจน์แรงดัน | 1.5MPa | |||||
| ช่วงแรงดันใช้งาน | 0.1 ถึง 1.0MPa | |||||
| จับเปลี่ยนมุม | 90° | |||||
| สีเพ้นท์ (มาตรฐาน) | ที่จับ: สีแดง ตัวเครื่อง: สีขาว | |||||
| น้ำหนัก | A (ที่จับ ฝากระโปรง: PBT ทนไฟ) | 76ก | 127ก | 247ก | 293g | 532ก |
| B (มือจับ ฝากระโปรง: อะลูมิเนียม) | 92g | 156ก | 301ก | 349g | 630ก | |
ต้องใช้ตัวเว้นระยะหรือตัวเว้นระยะพร้อมตัวยึดหากรวมวาล์วกับโมดูลาร์ FRL โปรดสั่งซื้อแยกต่างหากสามารถสั่งซื้อประเภท VHS ได้จากวิธีการสั่งซื้อชุดค่าผสม FRL แบบโมดูลาร์
| วาล์วระบายแรงดัน 3 ช่อง | หมายเลขชิ้นส่วนสเปเซอร์ | สเปเซอร์พร้อมตัวยึด หมายเลขชิ้นส่วน | หน่วยเตรียมอากาศที่เกี่ยวข้อง |
| VHS20 | Y200-A | Y200T-A | AC20-A,B |
| VHS30 | Y300-A | Y300T-A | AC25-A,B,AC30-A,B |
| VHS40 | Y400-A | Y400T-A | AC40-A,บี |
| VHS40-06 | Y500-A | Y500T-A | AC40-06A,บ |
| VHS50 | Y600-A | Y600T-A | AC50-B, AC55-B, AC60-B |
* ซีรีส์ VHS ใหม่เข้ากันได้กับสเปเซอร์เก่า Y200 (T) ถึง Y600 (T)
| แบบอย่าง | ขนาดพอร์ต | ลักษณะอัตราการไหล | ||||||
| ใน, ออก | EXH | เข้า→ออก | ออก→EXH | |||||
| C(dm³/s·บาร์) | b | ประวัติย่อ | C(dm³/s·บาร์) | b | ประวัติย่อ | |||
| VHS20 | 1/8 | 1/8 | 2.4 | 0.43 | 0.65 | 2.5 | 0.39 | 0.69 |
| 1/4 | 3.3 | 0.40 | 0.88 | 3.1 | 0.51 | 0.84 | ||
| VHS30 | 1/4 | 1/4 | 6.4 | 0.45 | 1.7 | 6.2 | 0.38 | 1.7 |
| 3/8 | 8.3 | 0.41 | 2.3 | 7.0 | 0.41 | 1.9 | ||
| VHS40 | 1/4 | 3/8 | 7.3 | 0.49 | 2.0 | 8.5 | 0.35 | 2.3 |
| 3/8 | 10.9 | 0.45 | 3.0 | 11.6 | 0.40 | 3.1 | ||
| 1/2 | 14.2 | 0.39 | 3.8 | 13.3 | 0.43 | 3.6 | ||
| VHS40-06 | 3/4 | 1/2 | 18.3 | 0.31 | 5.0 | 17.7 | 0.37 | 4.8 |
| VHS50 | 3/4 | 1/2 | 23.8 | 0.41 | 6.4 | 21.8 | 0.41 | 5.9 |
| 1 | 31.9 | 0.33 | 8.6 | 23.5 | 0.44 | 6.4 | ||

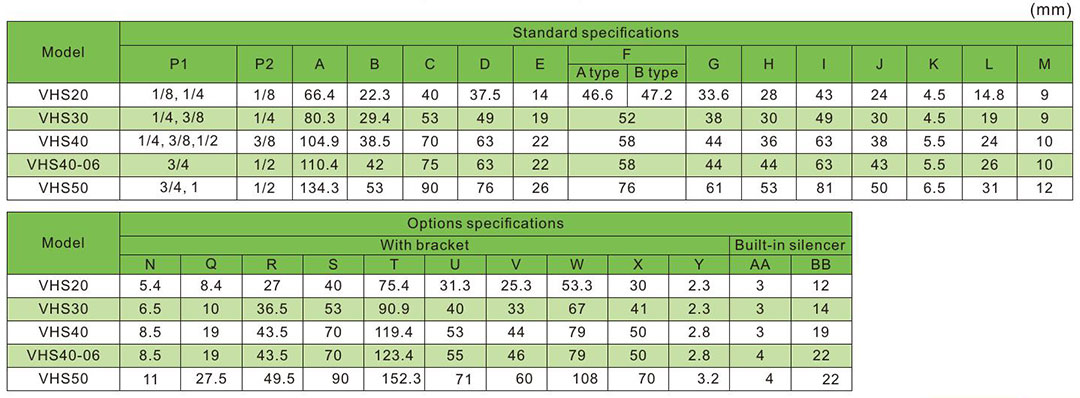

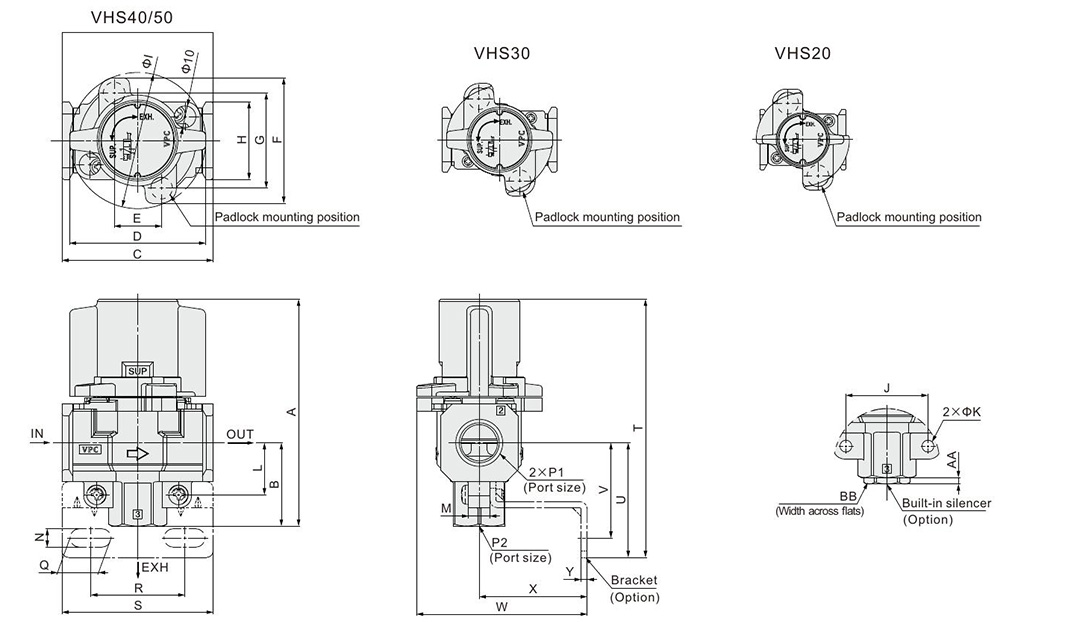

มิติข้อมูลหลัก
