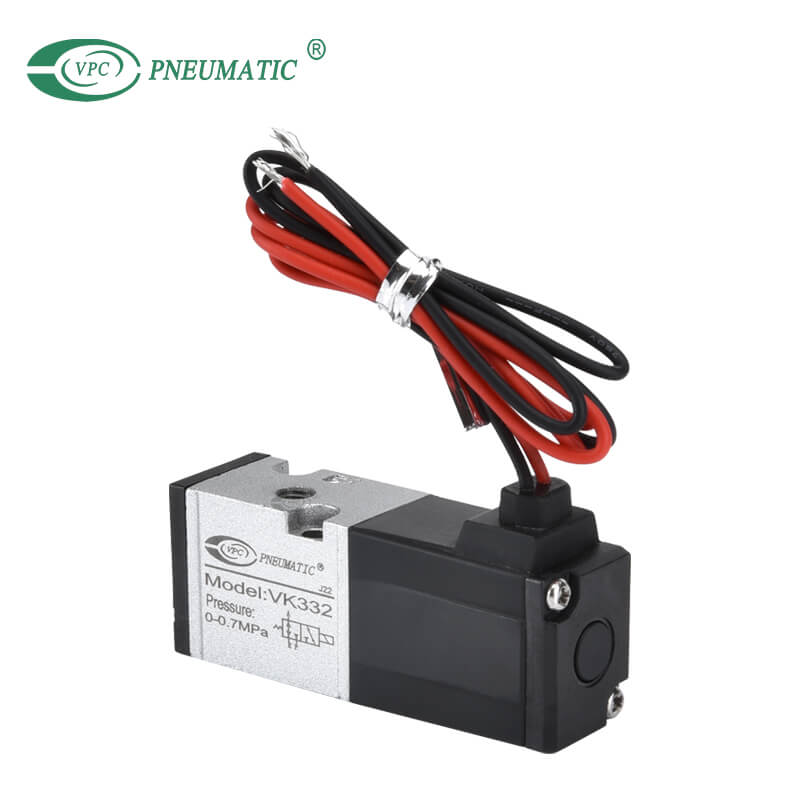

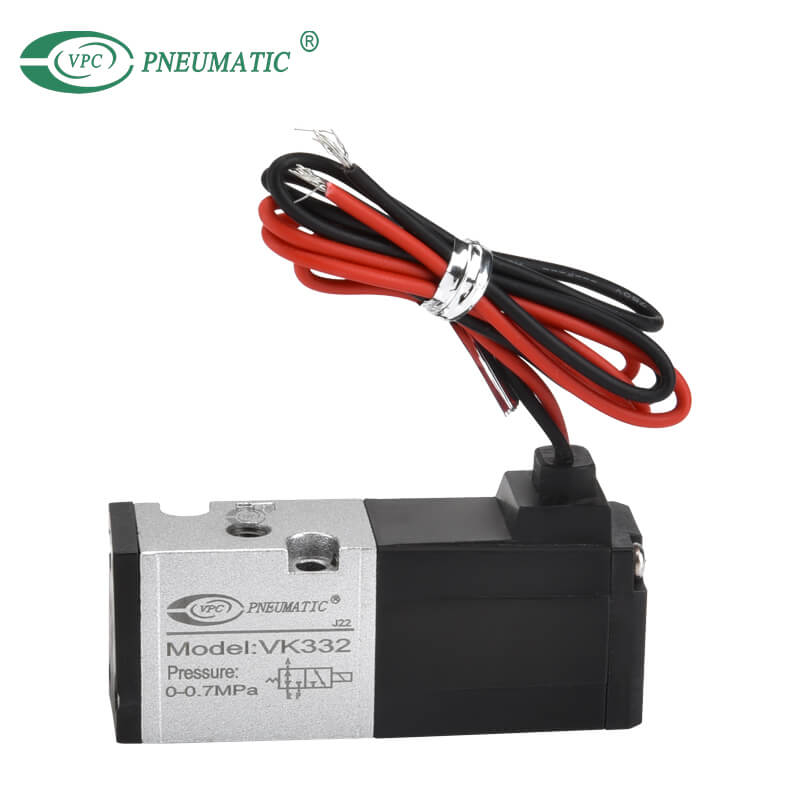

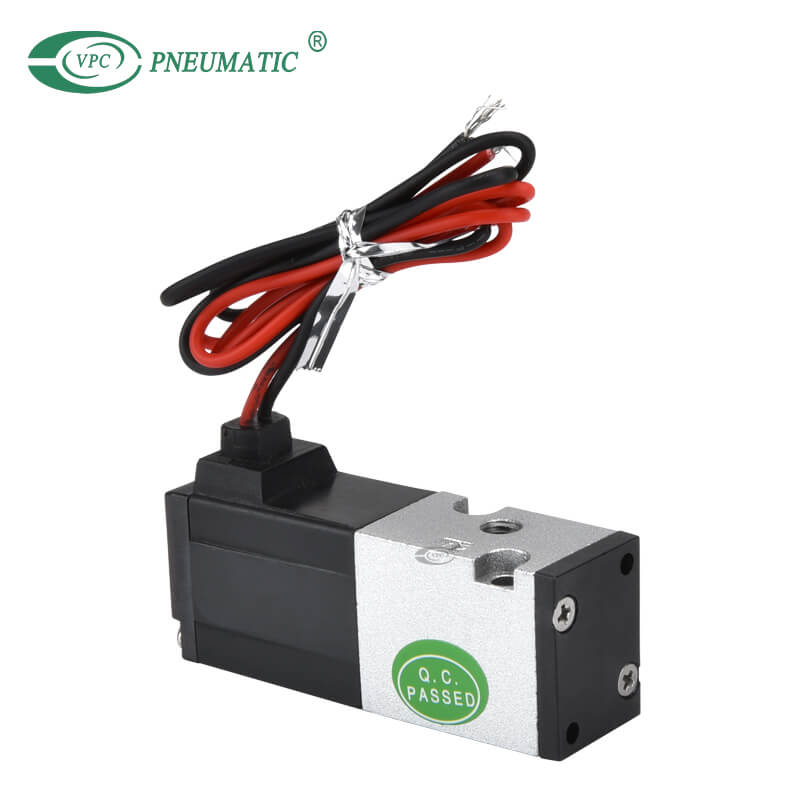

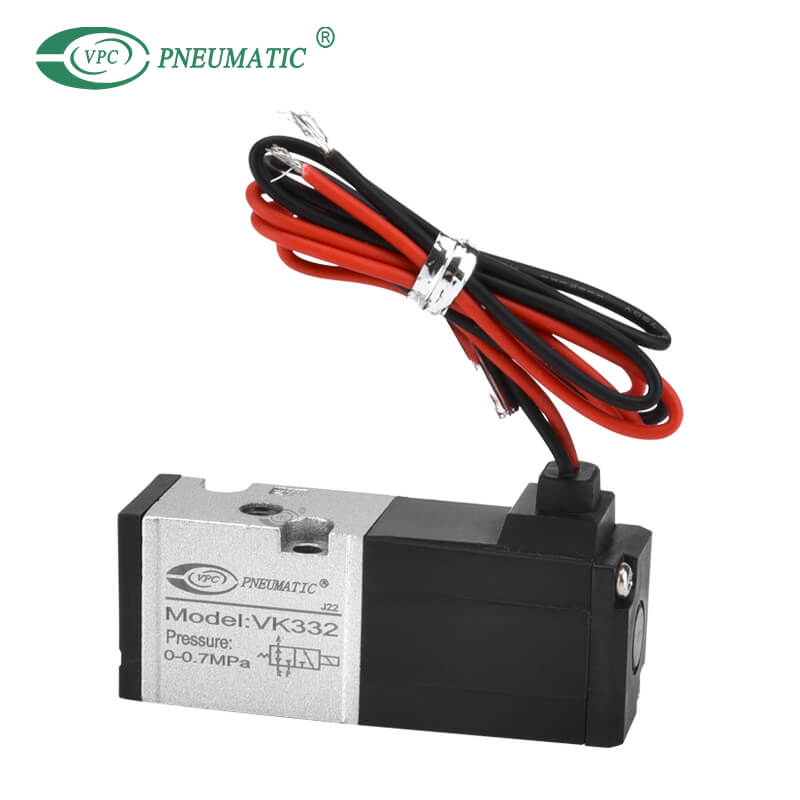

คำอธิบายผลิตภัณฑ์
1. การพอร์ตสากล : มีให้สำหรับ NC Valve, n .o วาล์ว, วาล์วหาร, วาล์วตัวเลือก ฯลฯ
2. กะทัดรัด: ความกว้าง 18 ×ความยาว 63 (มม.)
3. การใช้พลังงานต่ำ: DC 4W (ประเภทมาตรฐาน), DC 2W (ประเภทวัตต์ต่ำ)
4. เหมาะสำหรับใช้ในแอปพลิเคชันสูญญากาศ -101.2kpa
5. เหมาะสำหรับใช้ในแอปพลิเคชันที่ปราศจากทองแดง
※บางส่วนที่สัมผัสกับ flfluids ไม่มีทองแดงจึงช่วยให้ผลิตภัณฑ์มาตรฐานสามารถใช้ตาม IS

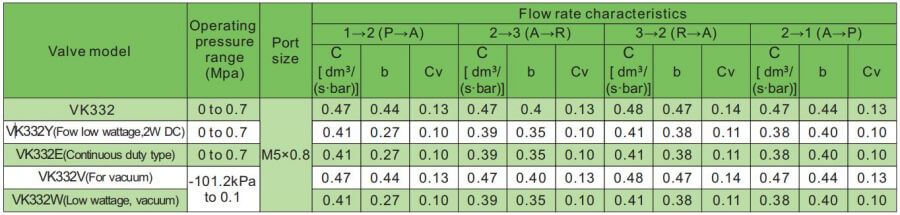

ข้อกำหนดผลิตภัณฑ์
| การดัดแปลง | VK332 | VK332Y | VK332E | VK332V | VK332W |
| สื่อการทำงาน | อากาศสะอาด | ||||
| การแสดงประเภท | ประเภทการแสดงโดยตรง | ||||
| วิธีการ | 2 ตำแหน่ง 3 พอร์ต | ||||
| อุณหภูมิในการทำงาน | -5 ถึง 50 ℃ (ไม่มีการแช่แข็ง) | ||||
| เวลาตอบสนอง (ที่ 0.5mpa) | 10ms หรือน้อยกว่า (มาตรฐาน), 15ms หรือ น้อยกว่า (ประเภทการใช้พลังงานต่ำ) | ||||
| แทนที่ด้วยตนเอง | ประเภทการกดที่ไม่ล็อค | ||||
| การหล่อลื่น | ไม่จำเป็น (ใช้ Turbine Oil Class 1 ISO VG32 ถ้าหล่อลื่น) | ||||
| การวางแนวติดตั้ง | ไม่ จำกัด | ||||
| ความต้านทานต่อการสั่นสะเทือน/การสั่นสะเทือน | 300/50 m/s² | ||||
| สิ่งที่แนบมา | กันฝุ่น | ||||
| ทางไฟฟ้า | Grommet (G), DIN Terminal (D) | ||
| แรงดันไฟฟ้าที่ได้รับการจัดอันดับ (V) | AC | 100, 110, 200, 220, 240 | |
| DC | 12, 24 | ||
| ความผันผวนของแรงดันไฟฟ้าที่อนุญาต | ± 10% ของแรงดันไฟฟ้าที่ได้รับการจัดอันดับ | ||
| พลังที่ชัดเจน (AC) | ประเภทมาตรฐาน | การไหลเข้า | 9.5 VA/50 Hz, 8 VA/60 Hz |
| การยึดครอง | 7 VA/50 Hz, 5 VA/60 Hz | ||
| ประเภทหน้าที่ต่อเนื่อง | การไหลเข้า | 3.5 VA/50 Hz, 303 VA/60 Hz | |
| การยึดครอง | 3 VA/50 Hz, 2.8 VA/60 Hz | ||
| การใช้พลังงาน (DC) | ไม่มีไฟแสดงสถานะ | 4W (มาตรฐาน), 2W (ประเภทการใช้พลังงานต่ำ) | |
| w/ ไฟแสดงสถานะ | 4.3W (มาตรฐาน), 2.3W (ประเภทการใช้พลังงานต่ำ) | ||
| ตัวยับยั้งแรงดันไฟฟ้ากระชับ | AC | Varistor | |
| DC | ไดโอด (varistor สำหรับ 12 VDC หรือน้อยกว่า) | ||
| ไฟแสดงสถานะ | AC | หลอดไฟนีออน | |
| DC | นำ | ||
* ที่แรงดันไฟฟ้า

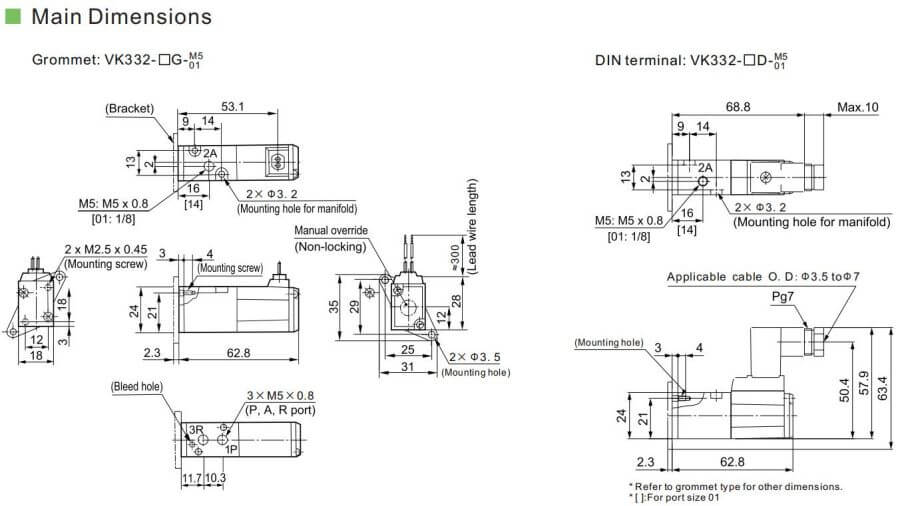

มิติหลัก
คำถามที่พบบ่อย
Q1. วาล์วโซลินอยด์ล้มเหลวเปิดหรือปิดหรือไม่?
ปกติปิดหรือเปิดตามปกติหมายถึงตำแหน่งของโซลินอยด์เมื่อขดลวดถูกยกเลิกการใช้พลังงาน โซลินอยด์ที่ปิดโดยปกติจะปิดกั้นแหล่งจ่ายอากาศจากแอคชูเอเตอร์เมื่อขดลวดถูกลดพลังงาน โดยปกติแล้วโซลินอยด์แบบเปิดจะช่วยให้เส้นทางเปิดสำหรับการจ่ายอากาศไปยังแอคชูเอเตอร์เมื่อขดลวดถูกยกเลิกการใช้พลังงาน
Q2. โซลินอยด์วาล์วไม่เปิด / ปิดอย่างถูกต้อง?
ตรวจสอบแหล่งจ่ายไฟและตรวจสอบให้แน่ใจว่าแรงดันไฟฟ้าและความถี่ถูกต้อง ตรวจสอบการเชื่อมต่อด้วย ตรวจสอบว่าทิศทางการไหลตรงกับตัวบ่งชี้บนตัววาล์วหรือจับคู่ภายในขีด จำกัด ตามที่ระบุไว้ในคู่มือวาล์ว
Q3. โซลินอยด์วาล์วที่พบมากที่สุดคืออะไร?
ปัญหาโซลินอยด์ทั่วไป ได้แก่ ลูกสูบที่ติดอยู่ทั้งในหรือนอกวาล์วที่แนบมาซึ่งถูกแช่แข็งในสถานที่ขดลวดขดลวดภายในที่ไม่ดีและเสียงรบกวนมากเกินไปในระหว่างการทำงาน ปัญหาเหล่านี้บางอย่างเป็นผลมาจากปัญหาโซลินอยด์ภายในในขณะที่ปัญหาอื่น ๆ เกิดจากส่วนประกอบภายนอก
Q4. ควร เปลี่ยน วาล์วโซลินอยด์ เมื่อใด
ตามกฎทั่วไปของนิ้วหัวแม่มือถ้าโซลินอยด์วาล์วของคุณแสดงสัญญาณของการสึกหรอหรือความเสียหายก็เป็นไปได้ว่าเวลาสำหรับการเปลี่ยน
Q5. การแก้ไขปัญหาวาล์วโซลินอยด์
ตรวจสอบว่าแหล่งจ่ายไฟถูกต้องหรือไม่และขดลวดสามารถกระจายความร้อนโดยการระบายอากาศ ติดตั้งขดลวดใหม่และไม่เคยเปิดคอยล์เมื่อไม่ติดตั้งบนวาล์ว ตรวจสอบความชื้นภายในและแทนที่หากจำเป็น แทนที่เกราะที่เสียหายหรือโค้งงอเช่นกันและตรวจสอบความเข้ากันได้ของสื่อด้วยวาล์วของคุณ
