| หลอดที่ใช้งานได้： | |
|---|---|
| เกลียว： | |
| วัสดุ： | |
คำอธิบายผลิตภัณฑ์
1. ส่วนประกอบหลักและเสริมของอุปกรณ์ท่อนิวเมติกทำจากทองเหลือง
2. อุปกรณ์เหล่านี้มีความต้านทานเปลวไฟที่ยอดเยี่ยมความต้านทานความร้อนและการป้องกันแบบกระจาย
3. เมื่อเชื่อมต่อหรือตัดการเชื่อมต่อท่อให้กดปลอกแขนปล่อยลงเพื่อแทรกหรือถอดหลอดได้อย่างง่ายดายโดยไม่ทำให้เกิดความเสียหาย

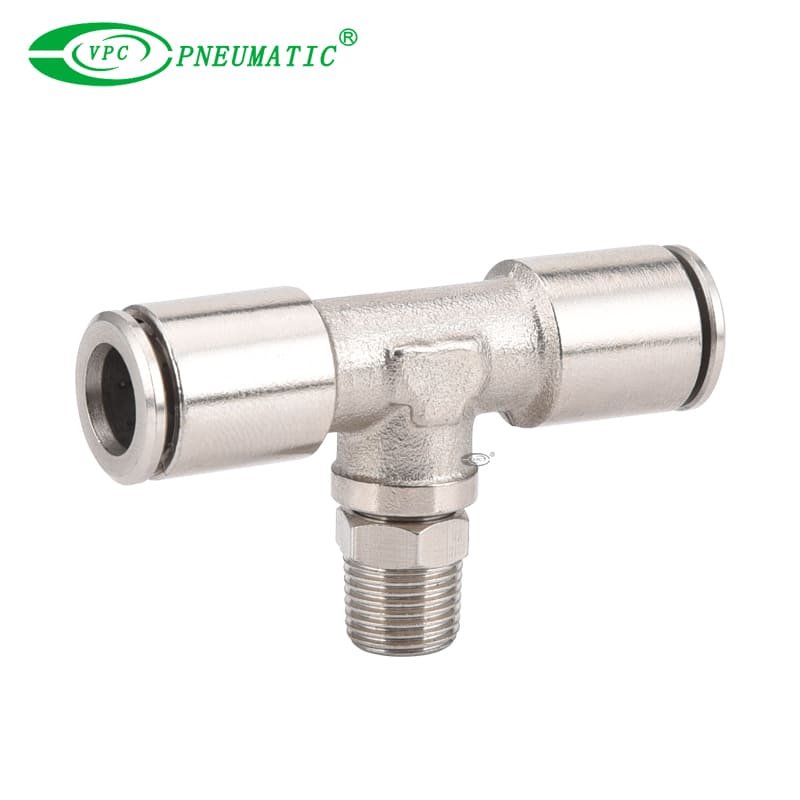

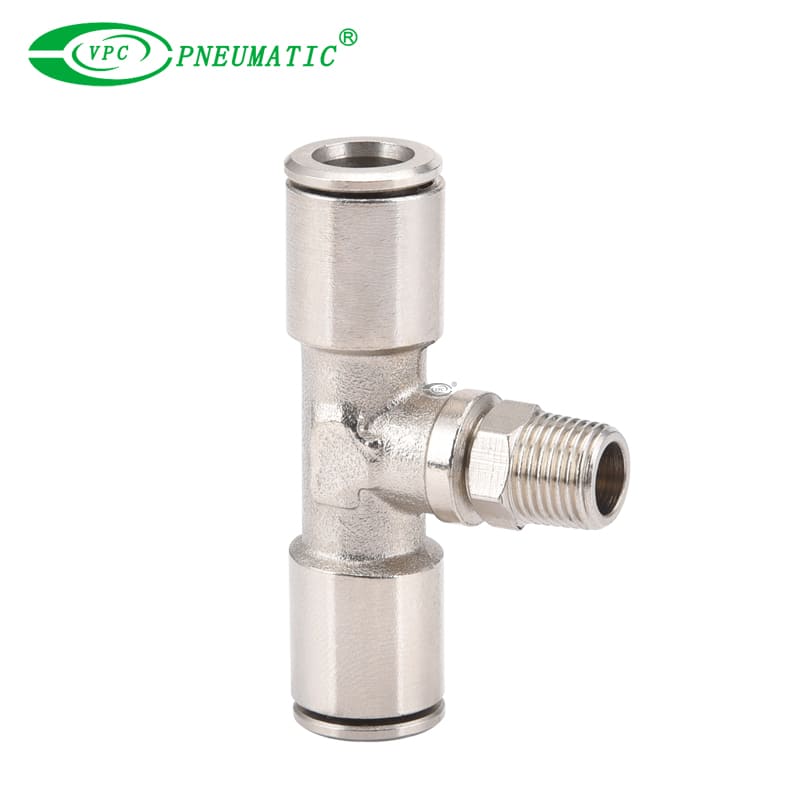

4. สำหรับการติดตั้งตรง, ทีและไขว้เมื่อติดตั้งแล้วร่างกายที่ติดตั้งสามารถหมุนได้เพื่อปรับทิศทางท่ออย่างสะดวก
■ ขนาดหลอด
| หลอด (เมตริก) | หลอด (นิ้ว) | ||||||||||||
| รหัส | 4 | 6 | 8 | 10 | 12 | 14 | 16 | 5/32 | 3/16 | 1/14 | 5/16 | 3/8 | 1/2 |
| หลอดด้านนอก | ф4 | ф6 | ф8 | ф10 | ф12 | ф14 | ф16 | ф5/32 | ф3/16 | ф1/14 | ф5/16 | ф3/8 | ф1/2 |
■ เธรด
| เธรด (เมตริก) | ||||||||
| รหัส | M5 | M6 | M8 | M10 | M12 | M14 | M16 | M20 |
| ด้าย | M5 × 0.8 | M6 × 1.0 | M8 × 1.0 | M10 × 1.0 | M12 × 1.25 | M14 × 1.5 | M16 × 1.5 | M20 × 1.5 |
| Thread 55 ° (R) | |||||
| รหัส | 01 | 02 | 03 | 04 | 06 |
| ด้าย | R1/8 | R1/4 | R3/8 | R1/2 | R3/4 |
| เธรด (unf) | ด้าย เรา 60 ° | |||||
| รหัส | U10 | 01n | 02n | 03n | 04n | 06n |
| ด้าย | 10-32UNF | NPT1/8 | NPT1/4 | NPT3/8 | NPT1/2 | NPT3/4 |
ข้อกำหนดผลิตภัณฑ์
| สื่อการทำงาน | อากาศน้ำ |
| แรงกดดันในการทำงาน | 0 ถึง 1.0 MPa |
| ความดันสูญญากาศ | -100 kPa |
| อุณหภูมิในการทำงาน | 0 ถึง 60 ℃ |
| หลอดที่ใช้งานได้ | ไนลอน, PU, PE และท่ออื่น ๆ |
| แบบอย่าง | ขนาดหลอด (มม.) | ด้าย |
| VMPB4-M5 | 4 | M5x8 |
| VMPB4-M6 | 4 | M6X1.0 |
| VMPB4-01 | 4 | r 1/8 |
| VMPB4-02 | 4 | r 1/4 |
| VMPB6-M5 | 6 | M5x8 |
| VMPB6-M6 | 6 | M6X1.0 |
| VMPB6-01 | 6 | r 1/8 |
| VMPB6-02 | 6 | r 1/4 |
| VMPB6-03 | 6 | r 3/8 |
| VMPB6-04 | 6 | r 1/2 |
| VMPB8-01 | 8 | r 1/8 |
| VMPB8-02 | 8 | r 1/4 |
| VMPB8-03 | 8 | r 3/8 |
| VMPB8-04 | 8 | r 1/2 |
| VMPB10-01 | 10 | r 1/8 |
| VMPB10-02 | 10 | r 1/4 |
| VMPB10-03 | 10 | r 3/8 |
| VMPB10-04 | 10 | r 1/2 |
| VMPB12-01 | 12 | r 1/8 |
| VMPB12-02 | 12 | r 1/4 |
| VMPB12-03 | 12 | r 3/8 |
| VMPB12-04 | 12 | r 1/2 |
