| ประเภทสุญญากาศ： | |
|---|---|
| ขนาดหัวฉีดที่กำหนด： | |
| พอร์ตสูญญากาศ： | |
| พอร์ตซัพพลาย： | |
| ตำแหน่งต่างๆ นานา： | |
รายละเอียดสินค้า

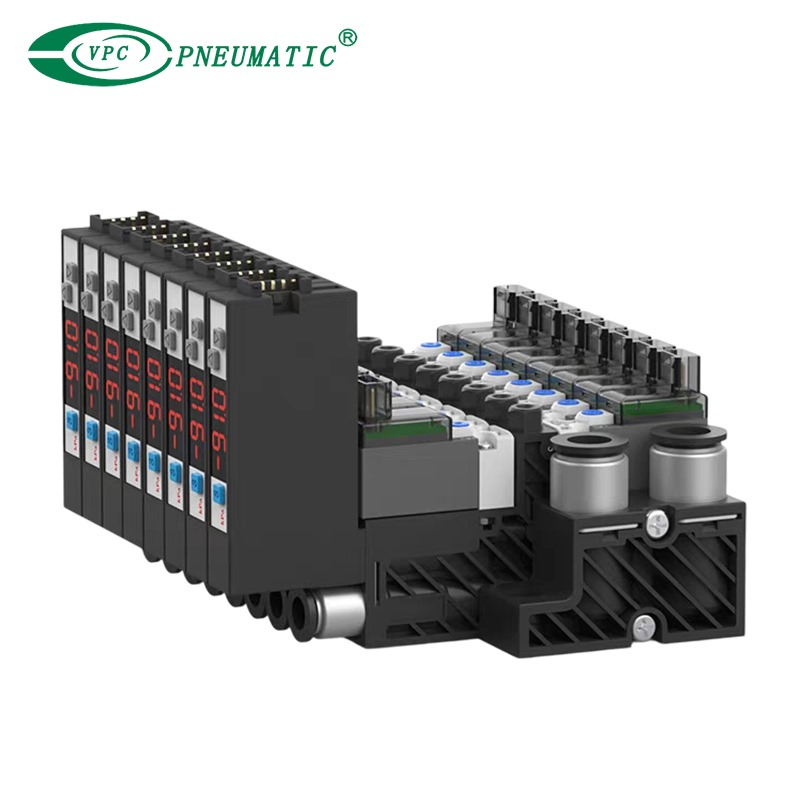

เครื่องกำเนิดสุญญากาศ VN Mini Integrated มีขนาดเล็กและน้ำหนักเบาโดยมีความหนาเพียงชิ้นเดียว 10 มม.
วาล์วปล่อยสามารถปรับแรงดันการทำลายล้างได้ตามความต้องการในสภาพการทำงาน
เนื่องจากวาล์วจ่ายเปิดออกสู่บรรยากาศ ระบบปั๊มจึงสามารถแยกสุญญากาศได้ทันทีและป้องกันไม่ให้แรงดันเบรกเพิ่มขึ้นสูงเกินไป ซึ่งจะช่วยลดเวลาตอบสนองการหยุดทำงานและเพิ่มความน่าเชื่อถือ
การแยกเส้นทางสุญญากาศและเส้นทางแยกสุญญากาศทำให้ฝุ่นที่เกาะอยู่ในตัวกรองสุญญากาศถูกขับออกสู่ชั้นบรรยากาศได้ยาก
การติดตั้งพอร์ตไอเสียแต่ละช่องช่วยป้องกันการแตกของสุญญากาศอย่างไม่ถูกต้องเนื่องจากการรบกวนของไอเสียเมื่อใช้เป็นท่อร่วม มีสเปคพอร์ตไอเสียส่วนบุคคลที่สามารถต่อท่อได้

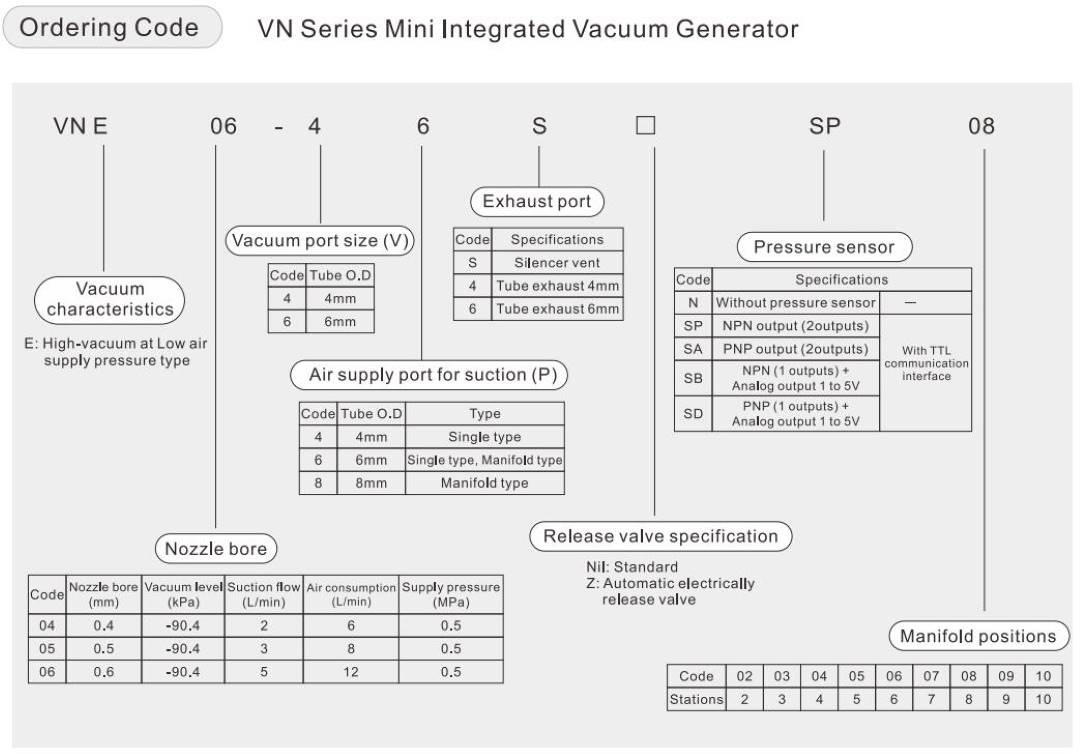

※ โปรดติดต่อเราเพื่อขอรายละเอียดรหัสการสั่งซื้อและพารามิเตอร์การวาด
ข้อมูลจำเพาะของผลิตภัณฑ์
| สื่อการทำงาน | อากาศบริสุทธิ์ | เครื่องดูดฝุ่น | |
| ความกดดันในการทำงาน | 0.3 ถึง 0.7 MPa | -100 ถึง 0 ปาสคาล | |
| อุณหภูมิในการทำงาน | 5 ถึง 50 ℃ | ||
| การทำงาน ช่วงความชื้น | ความชื้นสัมพัทธ์ 35 ถึง 85 % | ||
| ความต้านทานการสั่นสะเทือน | 50 ม./วินาที² หรือน้อยกว่า | ||
| ทนต่อแรงกระแทก | 150 ม./วินาที² หรือน้อยกว่า | ||
สิ่งที่แนบมา | IP40 | ||
การหล่อลื่น | เลขที่ | ||
| พิสูจน์ความกดดัน* | แรงดันจ่าย | 0.8MPa | |
| ความดันสุญญากาศ | 0.2MPa | ||
※ แรงดันพิสูจน์เพียงหมายถึง 'แรงดันที่ทำให้ผลิตภัณฑ์ไม่ได้รับความเสียหาย' และเป็นแรงดันที่ทำให้ผลิตภัณฑ์สามารถใช้งานได้ตามปกติ
| ประเภทการดำเนินการ | การแสดงโดยตรง | |
| สไตล์การควบคุม | ปิดปกติ | |
| เวลาตอบสนอง | ปิด→เปิด | 4.5 มิลลิวินาที |
| บน→ ปิด | 4.5 มิลลิวินาที | |
※ เวลาตอบสนองคือค่าเมื่อจ่ายแรงดันไฟฟ้าพิกัด 0.5 MPa (100%)
| ประเภทการดำเนินการ | ความดันผสม | |
| สลับเอาต์พุต | เอ็นพีเอ็น, พีเอ็นพี | |
| ช่วงแรงดันที่กำหนด | -100 ถึง 100 กิโลปาสคาล | |
| แสดง/ตั้งค่าช่วงความดัน | -101.2 ถึง 110 กิโลปาสคาล | |
| พิสูจน์ความกดดัน | 200kPa หรือน้อยกว่า | |
| แรงดันไฟฟ้าของแหล่งจ่ายไฟ | DC12 ถึง 24 โวลต์±10% | |
การบริโภคในปัจจุบัน | 50 mA หรือน้อยกว่า | |
| แสดงความแม่นยำ | ±3% เอฟเอส หรือน้อยกว่า (อุณหภูมิแวดล้อม 25 ℃) | |
| สลับเอาต์พุต | สูงสุด โหลดปัจจุบัน | 100mA หรือน้อยกว่า |
| สูงสุด แรงดันไฟฟ้าที่ใช้ | กระแสตรง 30 โวลต์หรือน้อยกว่า | |
| แรงดันตกค้าง | 1 โวลต์หรือน้อยกว่า | |
| การทำซ้ำ | ±0.2% เอฟเอส | |
ป้องกันการลัดวงจร | 2.5 มิลลิวินาที, 5 มิลลิวินาที, 100 มิลลิวินาที, 500 มิลลิวินาที ไม่จำเป็น | |
| เอาท์พุทแบบอะนาล็อก | แรงดันขาออก (พิกัดแรงดัน | 1 ถึง 5V ±2% FS |
| ปณิธาน | 1/200 | |
| ความเป็นเชิงเส้น | ±2% เอฟเอส | |
| ความต้านทานเอาต์พุต | ประมาณ 1 กิโลโอห์ม | |
แสดง | จอแสดงผล LED ส่วน 10:37 | |
| ประเภทวาล์ว | จ่ายวาล์ว, ปล่อยวาล์ว |
| การก่อสร้างวาล์ว | วาล์วก้านควบคุมโดยตรง 3 พอร์ต |
| แรงดันไฟฟ้าที่ได้รับการจัดอันดับ | กระแสตรง 24 โวลต์±10% |
| วงจรจำกัด | ตัวดูดซับไฟกระชาก |
เวลาตอบสนอง | 4ms |
| การใช้พลังงาน | 1W |
การแทนที่ด้วยตนเอง | โครงสร้างปุ่ม |
| คำแนะนำการดำเนินงาน | เมื่อขดลวดถูกจ่ายไฟ ไฟแสดงสถานะสีแดงจะสว่างขึ้น |

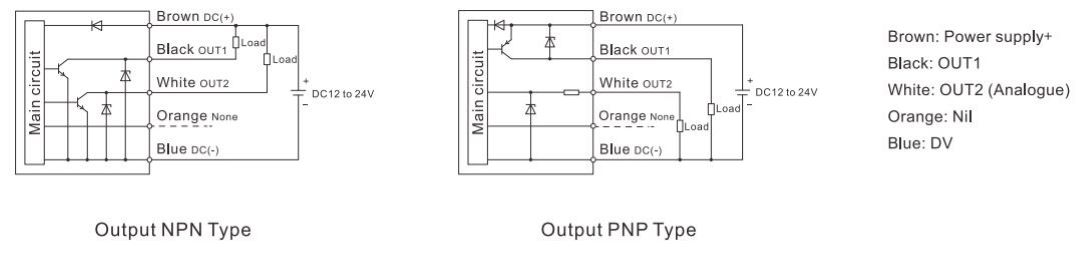

| วิธีการเดินสายไฟ | สีแดง: DC24V, สีดำ: COM |
