| ประเภทการควบคุม： | |
|---|---|
| การแสดงประเภท： | |
| วัสดุร่างกาย： | |

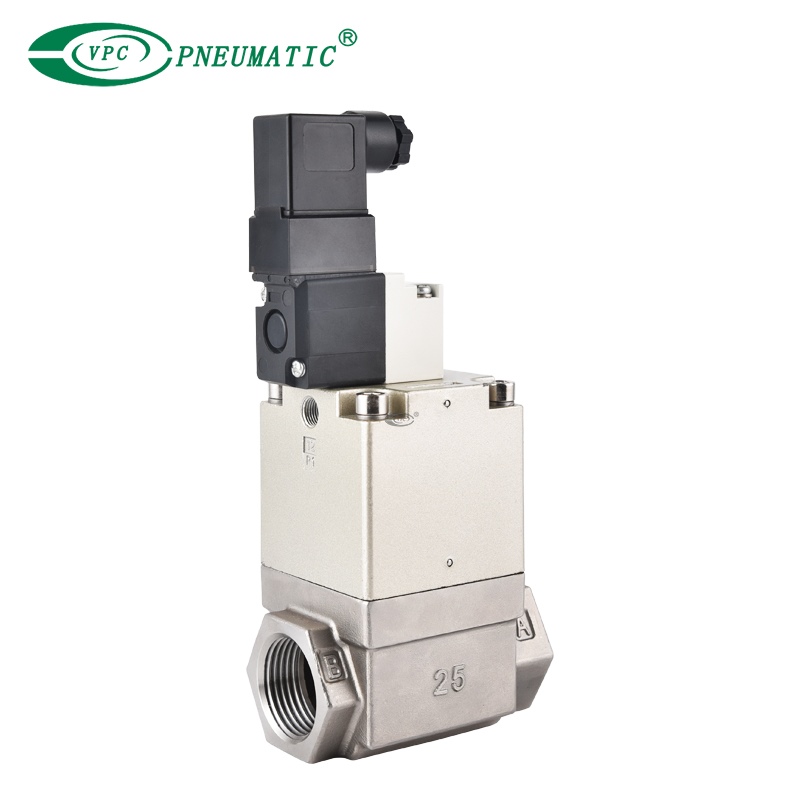

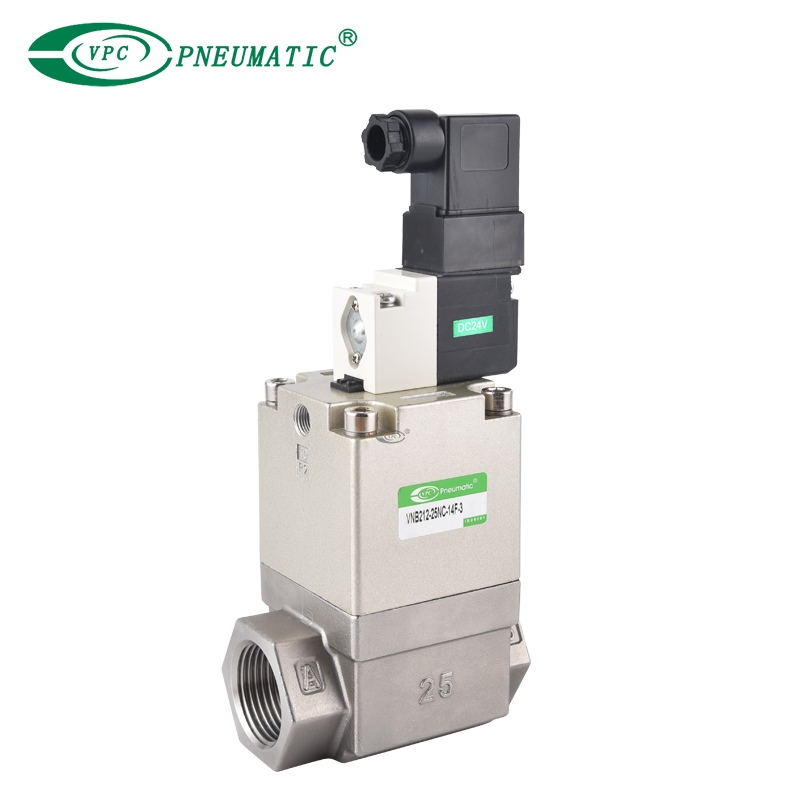

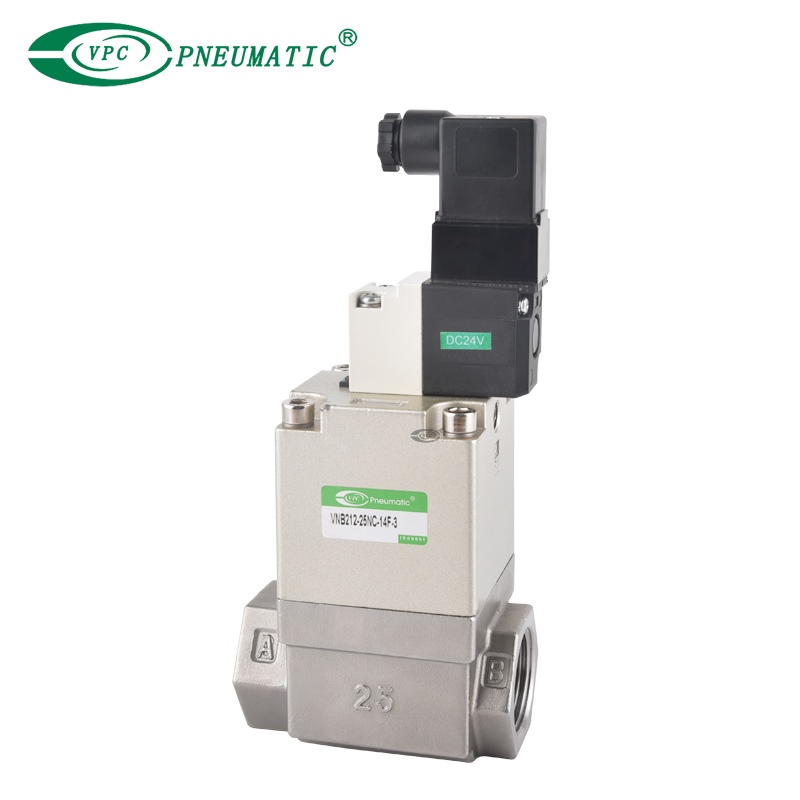

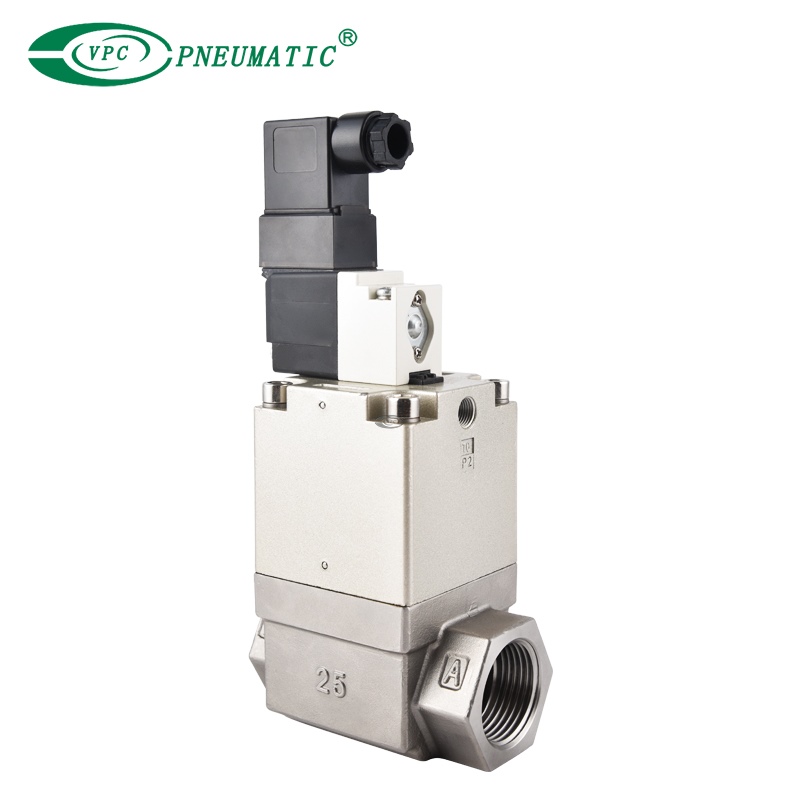

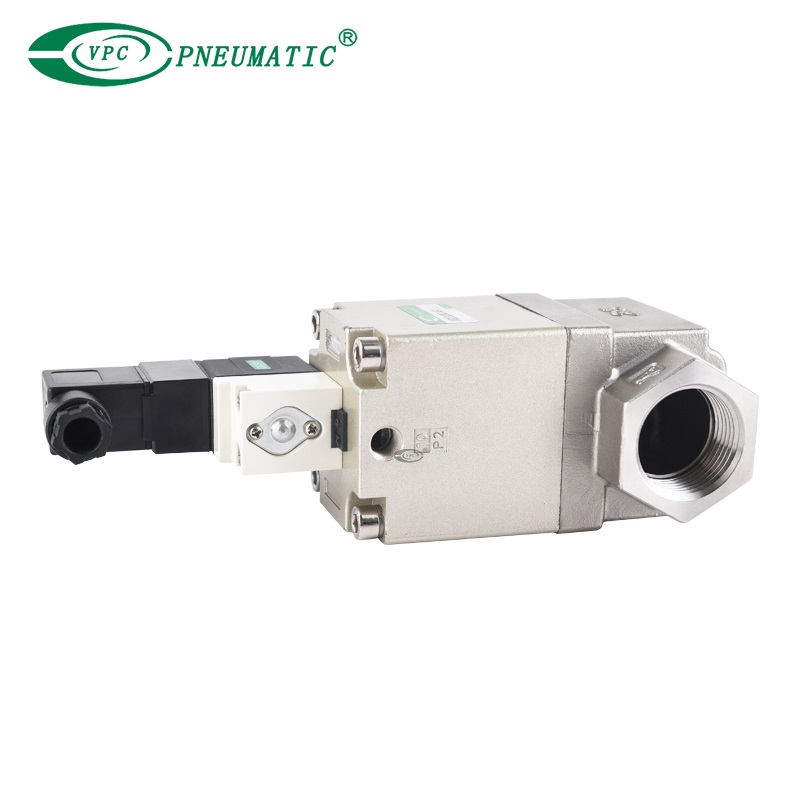

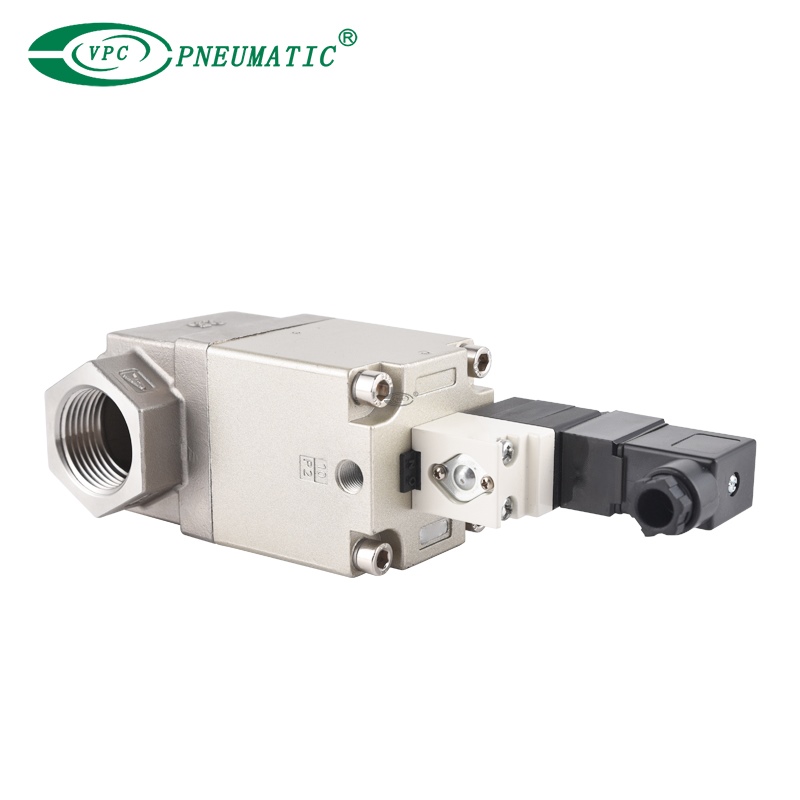

คำอธิบายผลิตภัณฑ์
1. การควบคุมการไหล:
- วาล์ว VNB ใช้ในการควบคุมและควบคุมการไหลของของเหลวและก๊าซในกระบวนการต่าง ๆ ในระบบอุตสาหกรรม
- พวกเขาให้การปรับการไหลที่แม่นยำและความสามารถในการปิดอย่างแน่นหนา
2. กระบวนการอัตโนมัติ:
- วาล์ว VNB ถูกรวมเข้ากับระบบควบคุมกระบวนการอัตโนมัติเพื่อเปิดใช้งานการทำงานและการตรวจสอบระยะไกล
- พวกเขาให้การจัดการการไหลที่แม่นยำและเชื่อถือได้ในกระบวนการอุตสาหกรรมที่ซับซ้อน
3. ความเก่งกาจ:
- VNB Series มีอยู่ในหลากหลายวัสดุขนาดและการเชื่อมต่อสิ้นสุดเพื่อให้เหมาะกับข้อกำหนดของกระบวนการที่แตกต่างกัน
- พวกเขาสามารถจัดการกับสื่อที่หลากหลายรวมถึงของเหลวก๊าซและไอน้ำในหลากหลายอุตสาหกรรมรวมถึงสารเคมีปิโตรเคมีและยา
4. ความน่าเชื่อถือและความทนทาน:
- วาล์ว VNB ได้รับการออกแบบด้วยการก่อสร้างที่แข็งแกร่งและวัสดุคุณภาพสูงเพื่อให้แน่ใจว่าอายุการใช้งานยาวนานและการทำงานที่เชื่อถือได้
- พวกเขาได้รับการออกแบบมาเพื่อทนต่อเงื่อนไขที่ต้องการที่พบในสภาพแวดล้อมกระบวนการอุตสาหกรรม

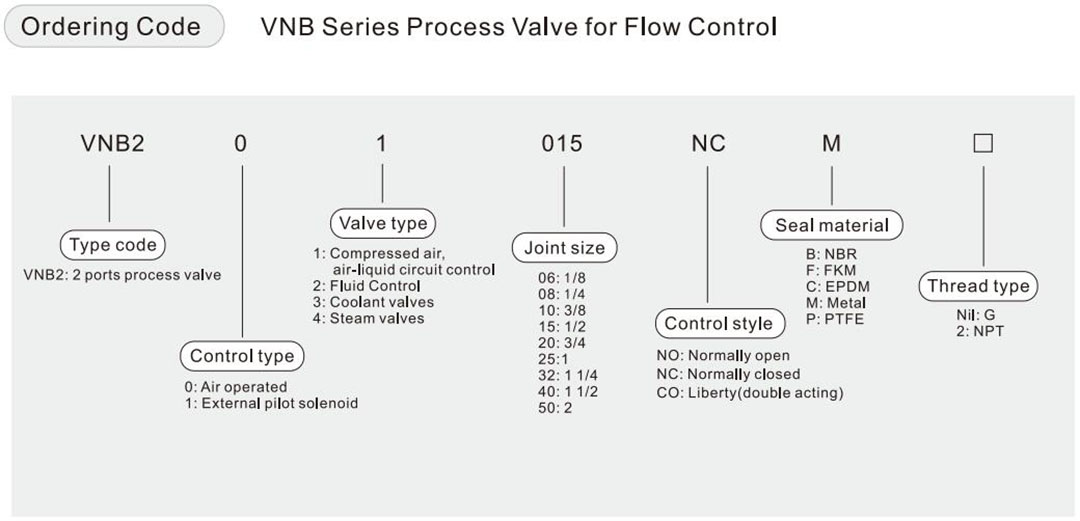

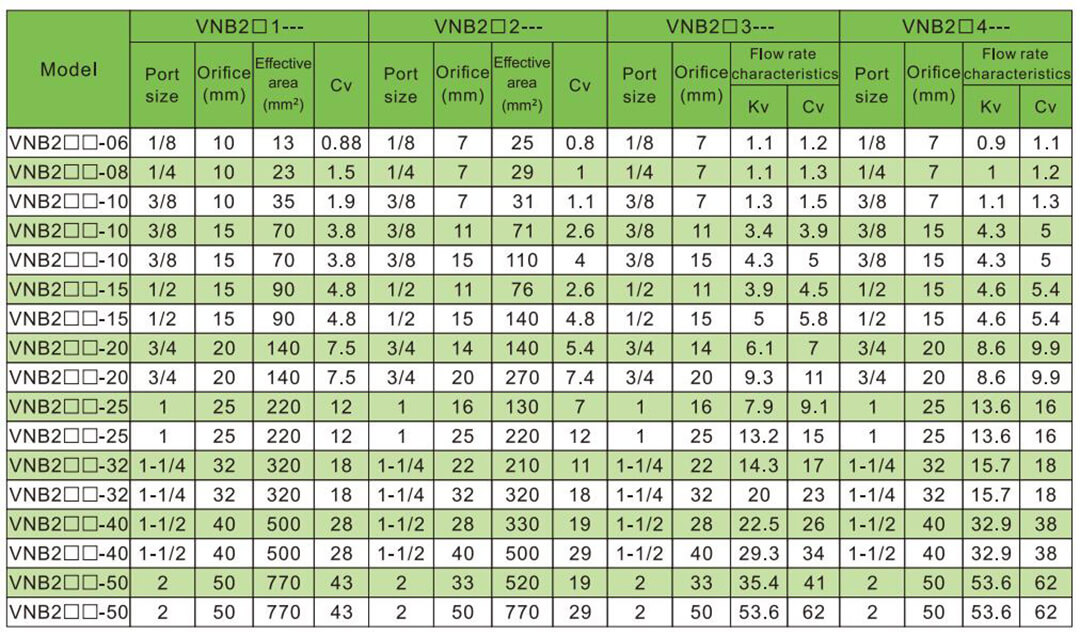

ข้อกำหนดผลิตภัณฑ์
| แบบอย่าง | B VNB2 □ 1 --- F C ซีลวัสดุ: NBR/FKM/EPDM | B VNB202 --- F C SEAL วัสดุ: NBR/FKM/EPDM | VNB23 --- M SEAL วัสดุ: โลหะ | VNB204 --- P SEAL วัสดุ: PTFE | ||||
| ของเหลว | NBR | FKM | EPDM | NBR | FKM | EPDM | สารหล่อเย็น (-5-60 ℃) (-5-99 ℃ใน ประเภทที่ใช้งานอากาศ) | Steam (-5 ~ 180 ℃) |
| อากาศ (มาตรฐานแห้ง): คาร์บอนมอนอกไซด์ (CO2, 0.7MPa หรือน้อยกว่า), ก๊าซไนโตรเจน (N2), น้ำมันไฮดรอลิก น้ำมัน กังหัน (ความหนืดของจลนศาสตร์: 40-100 มม. ²/s) | น้ำมันกังหัน ฮีเลียม อาร์กอน hydrau น้ำมันใบอนุญาต (ความหนืดจลนศาสตร์: 40 ~ 100mm²/s) | CO2 (สูงกว่า 0.7MPA) | น้ำ, น้ำมัน, อากาศ, สูญญากาศ ฯลฯ (-5 ~ 60 ℃) | น้ำน้ำมัน ฯลฯ (ประเภทที่ใช้อากาศเท่านั้น) (-5 ~ 99 ℃) | ||||
| แบบอย่าง | B VNB2 □ 1 --- F C ซีลวัสดุ: NBR/FKM/EPDM | B VNB2 □ 2 --- F C ซีลวัสดุ: NBR/FKM/EPDM | VNB2 □ 3 --- M SEAL วัสดุ: โลหะ | VNB2 □ 4 --- P SEAL วัสดุ: PTFE | ||||||
| ตัววาล์ว | SS304/อลูมิเนียมอัลลอยด์ | |||||||||
| วัสดุปิดผนึก | NBR | FKM | EPDM | NBR | FKM | EPDM | NBR | FKM | -5 ~ 180 ℃ | |
| อุณหภูมิของเหลว | -5 ~ 60 ℃ | -5 ~ 99 ℃ | -5 ~ 60 ℃ | -5 ~ 99 ℃ | -5 ~ 60 ℃ | -5 ~ 99 ℃ | ||||
| อุณหภูมิแวดล้อม | -5 ~ 50 ℃ *1 (Air Operated: 60 ℃) | -5 ~ 60 ℃ | ||||||||
| ความดันพิสูจน์ | 1.5mpa | |||||||||
| แรงกดดันในการทำงาน | 0 ~ 1.0mpa | NO/NC/CO พอร์ตมาตรฐาน: สูญญากาศต่ำ ~ 0.5MPA | 0 ~ 1.0mpa | 0 ~ 0.9mpa | ||||||
| NC พอร์ตเล็ก ๆ : สูญญากาศต่ำ ~ 1.0mpa | ||||||||||
| อากาศนักบิน ภายนอก | ความดัน | 0.2 ~ 0.7MPA | NC: 0.25 ~ 0.7mpa No./co.:0.1+0.25x(press *5 ) ~ 0.25 × 0.25x (กด) MPA *2 | NC.:0.25~0.7MPA No.:0.1+0.25X (กด) ~ 0.7MPA | NC.:0.3~0.7MPA No.:0.1+0.25x(Press)Pr.10.25+0.25X (กด) MPA | |||||
| การหล่อลื่น | ไม่จำเป็นต้องใช้ (ใช้ Turbine Oil Class 1 ISO VG32 ถ้าหล่อลื่น* 3) | |||||||||
| อุณหภูมิ | -5 ~ 50 ℃ (ประเภทที่ดำเนินการอากาศ: 60 ℃) | -5 ~ 60 ℃ | ||||||||
| การติดตั้ง | ฟรี *4 | |||||||||
※ 1) ไม่มีการแช่แข็ง
※ 2) ปรับช่วงความดันในการทำงานจาก 0.125 MPa เป็น 0.275 MPa สำหรับสูญญากาศต่ำ
※ 3) ไม่อนุญาตให้มีการหล่อลื่นในกรณีของวัสดุซีล EPDM
※ 4) สำหรับโซลินอยด์นักบิน extenal ขอแนะนำว่าวาล์วโซลินอยด์นักบินจะมุ่งเน้นไปที่แนวตั้งขึ้นในแนวตั้งหรือแนวนอน
※ 5) กด = ความดันทำงาน

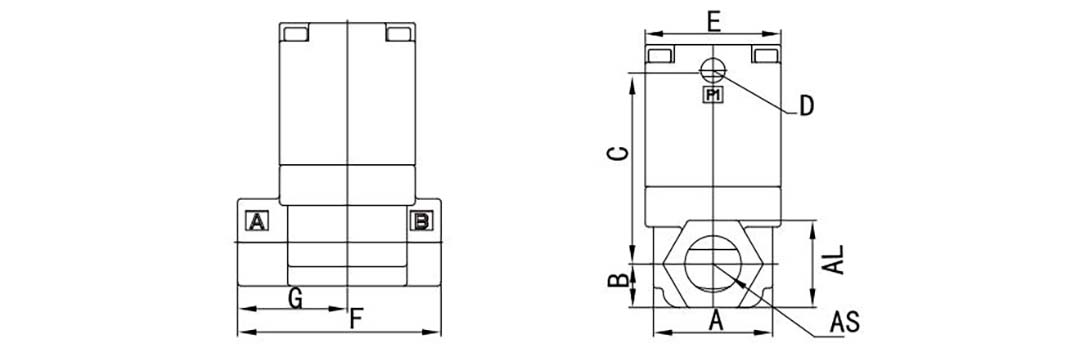

มิติหลัก
| แบบอย่าง | ขนาดพอร์ต | A | B | C | D | E | F | G | เช่น | อัล |
| DN 6 | 1/8 | 28 | 12.5 | 39.5 | 1/8 | 27 | 45 | 24 | 1/8 | 23 |
| DN 8 | 1/4 | 28 | 12.5 | 39.5 | 1/8 | 27 | 45 | 24 | 1/4 | 23 |
| DN 10 | 3/8 | 28 | 12.5 | 39.5 | 1/8 | 27 | 45 | 24 | 3/8 | 23 |
| DN 10 | 3/8 | 37 | 14 | 55 | 1/8 | 42 | 63 | 34 | 3/8 | 27 |
| DN 15 | 1/2 | 37 | 14 | 55 | 1/8 | 42 | 63 | 34 | 1/2 | 27 |
| DN 20 | 3/4 | 46 | 17.5 | 60.5 | 1/8 | 50 | 80 | 43 | 3/4 | 33 |
| DN 25 | 1 | 58 | 20 | 73 | 1/8 | 60 | 90 | 49 | 1 | 43 |
| DN 32 | 1-1/4 | 68 | 26.5 | 94 | 1/8 | 77 | 105 | 52.5 | 1-1/4 | 48 |
| DN 40 | 1-1/2 | 85 | 30 | 107 | 1/4 | 96 | 120 | 60 | 1-1/2 | 55 |
| DN 50 | 2 | 100 | 37 | 123 | 1/4 | 113 | 140 | 70 | 2 | 66 |
