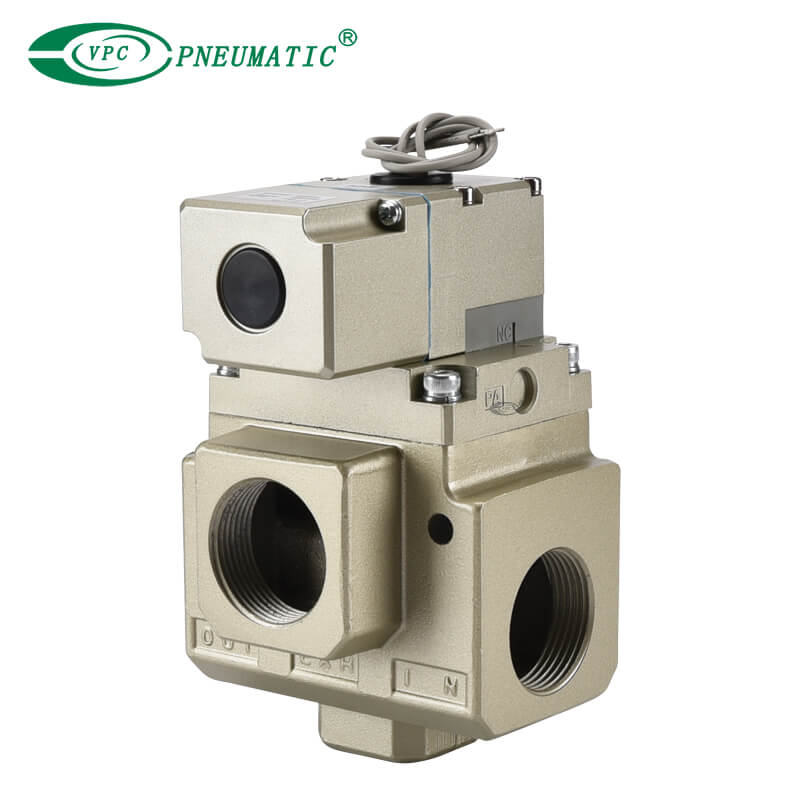

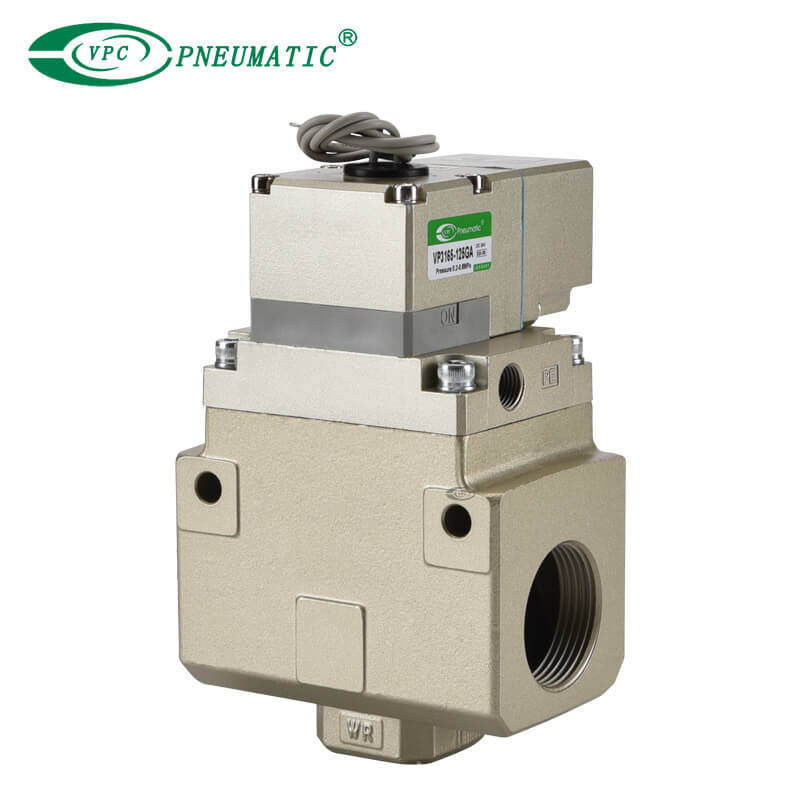

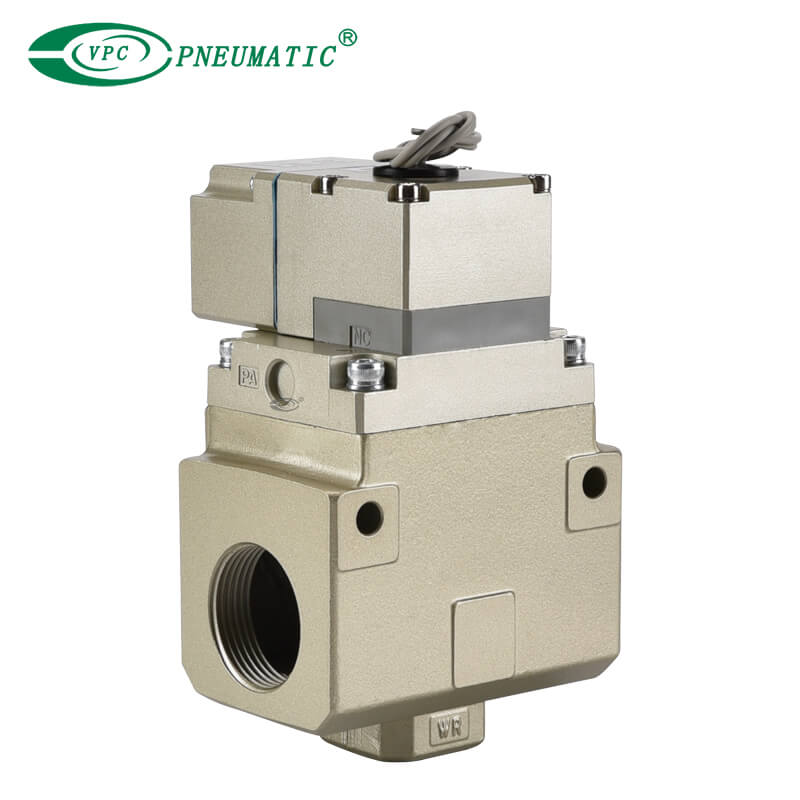

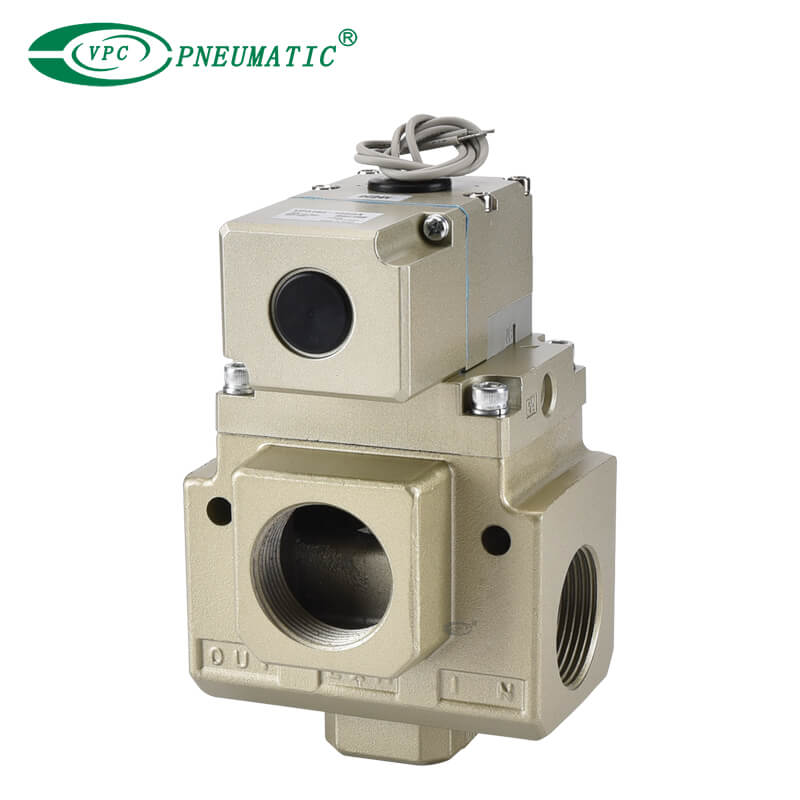

คำอธิบายผลิตภัณฑ์
1. ความสามารถในการไหลขนาดใหญ่ ความต้านทานไอเสียขนาดเล็ก
2. แปลงเป็น NC หรือ NO ได้ง่าย
3. สามารถใช้ในสุญญากาศหรือภายใต้แรงดันต่ำได้
4. การวางแนวการติดตั้งฟรี
หมายเหตุ) ชุดวาล์วนำร่องที่แสดงด้านบนประกอบด้วยแผ่นฟังก์ชันและปะเก็น

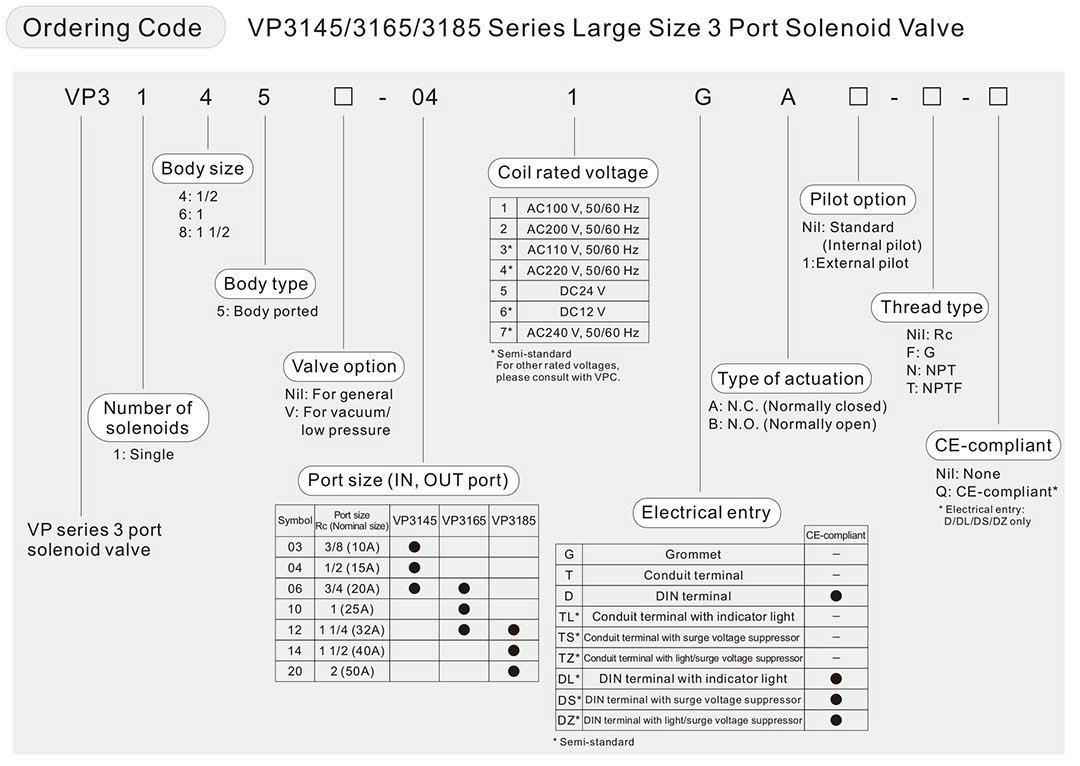

ข้อกำหนดผลิตภัณฑ์
| สื่อการทำงาน | อากาศ | ||||||||

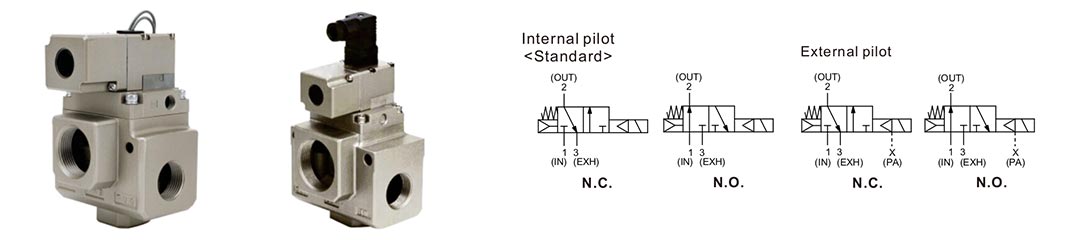

| ประเภทของการกระตุ้น | NC หรือ NO (เปิดประทุนได้) | ||||||||
| ประเภทนักบิน | นักบินภายใน | นักบินภายนอก | |||||||
| สำหรับคนทั่วไป | สำหรับสุญญากาศ/แรงดันต่ำ | สำหรับคนทั่วไป | |||||||
| แรงกดดันในการทำงาน | แรงกดดันหลัก | 0.2 ถึง 0.8 MPa | -101.2 ปาสกาลถึง 0.8 MPa | 0.2 ถึง 0.8 MPa | |||||
| แรงกดดันนักบิน | 0.2 ถึง 0.3 MPa | ดูกราฟด้านซ้าย | |||||||
| อุณหภูมิในการทำงาน | 0 ถึง 60C (ไม่มีการแช่แข็ง) | ||||||||
เวลาตอบสนอง *1) (ที่ความดัน 0.5 MPa) | บน | AC | 30 มิลลิวินาทีหรือน้อยกว่า | ปิด | AC | 30 มิลลิวินาทีหรือน้อยกว่า | |||
| DC | 40 มิลลิวินาทีหรือน้อยกว่า | DC | 30 มิลลิวินาทีหรือน้อยกว่า | ||||||
| Max.ความถี่ในการทำงาน | 3 Hz | ||||||||
| การหล่อลื่น *2) | จำเป็น (เทียบเท่ากับน้ำมันเทอร์ไบน์ Class1 ISO VG32) | ||||||||
| แทนที่ด้วยตนเอง | ใช่ (ไม่ล็อค) | ||||||||
| การวางแนวติดตั้ง | ไม่ จำกัด | ||||||||
| ทนต่อแรงกระแทก/การสั่นสะเทือน * 3) | 150/50 เมตร/วินาที2 | ||||||||
*1) อิงตามการทดสอบประสิทธิภาพแบบไดนามิก JIS B 8419: 2010 (อุณหภูมิคอยล์ 20°C ที่แรงดันไฟฟ้าที่กำหนด โดยไม่มีตัวป้องกันแรงดันไฟกระชาก)
*2) โซลินอยด์วาล์วนี้ต้องมีการหล่อลื่น ใช้น้ำมันเทอร์ไบน์คลาส 1 (ISO VG32)
*3) ความต้านทานแรงกระแทก: ไม่มีความผิดปกติเกิดขึ้นเมื่อทดสอบด้วยเครื่องทดสอบการตกกระแทกในทิศทางตามแนวแกนและทำมุมฉากกับ วาล์วหลักและเกราะกระดองทั้งในสถานะมีพลังงานและดับพลังงานทุกครั้งสำหรับแต่ละสภาวะ (ค่าในช่วงเริ่มต้น)
ความต้านทานการสั่นสะเทือน: ไม่มีความผิดปกติเกิดขึ้นในการทดสอบแบบกวาดครั้งเดียวระหว่าง 45 ถึง 1,000 Hz การทดสอบดำเนินการทั้งใน สถานะมีพลังงานและไม่มีพลังงานในทิศทางตามแนวแกนและที่มุมฉากกับวาล์วหลักและกระดอง (ค่าในช่วงเริ่มต้น)
| ทางไฟฟ้า | มาตรฐาน | Grommet (G), ขั้วต่อท่อร้อยสาย (T), ขั้วต่อ DIN (D) | |
| ตัวเลือก | ขั้วต่อท่อร้อยสายพร้อมไฟแสดงสถานะ (TL), ขั้วต่อท่อร้อยสายพร้อมตัวป้องกันแรงดันไฟกระชาก (TS), ขั้วต่อท่อร้อยสายพร้อมตัวป้องกันไฟกระชาก/แรงดันไฟกระชาก (TZ), ขั้วต่อ DIN พร้อมไฟแสดงสถานะ (DL), ขั้วต่อ DIN พร้อมตัวป้องกันแรงดันไฟกระชาก (DS), ขั้วต่อ DIN พร้อมตัวป้องกันไฟกระชาก/แรงดันไฟกระชาก (DZ) | ||
| แรงดันไฟฟ้า | AC (50/60 Hz) | 100V, 200V, 110V *1) , 220V *1) , 240V *1) | |
| DC | 12V *1) , 24V | ||
| ความผันผวนของแรงดันไฟฟ้าที่อนุญาต | -15 ถึง +10% ของแรงดันไฟฟ้าที่ได้รับการจัดอันดับ | ||
| พลังที่ปรากฏ * 2) | AC | การไหลเข้า | 73 VA (50 เฮิรตซ์), 58 VA (60 เฮิรตซ์) |
| การยึดครอง | 28 VA(50 เฮิรตซ์), 17 VA (60 เฮิรตซ์) | ||
| การใช้พลังงาน * 2) | DC | 12 วัตต์ | |
*1) กึ่งมาตรฐาน
*2) ที่แรงดันไฟฟ้าที่กำหนด
ใช้โมเดลนำร่องภายนอกในกรณีต่อไปนี้
● สุญญากาศหรือแรงดันต่ำ (0.2 MPa หรือน้อยกว่า): ชนิดสุญญากาศ/แรงดันต่ำ
● การใช้วาล์วกับปีกผีเสื้อภายนอกของพอร์ตจ่าย: ประเภททั่วไป
● แรงดันอากาศของช่องจ่ายอากาศช้า: ประเภททั่วไป
● ความต้านทานด้านทางออกมีน้อยในกรณีที่ลมพัดหรือเติมถังลม: แบบทั่วไป
*1) รักษาแรงดันนำร่องภายนอกให้อยู่ภายในช่วงแรงดันด้านล่าง
*2) การแปลงไพล็อตภายในและไพล็อตภายนอกไม่สามารถทำได้
| รูปแบบวาล์ว | ขนาดพอร์ต | ลักษณะอัตราการไหล | ||||||
| 1→2(เข้า→ออก) | 2→3(ออก→ขยาย) | |||||||
| 1(เข้า), 2(ออก) | 3(EXH) | C [dm 3/(s·บาร์)] | b | CV | C [dm3/(s·บาร์)] | b | CV | |
| VP3145 | 3/8 | 3/4 | 19 | 0.43 | 5.5 | 18 | 0.47 | 5.4 |
| 1/2 | 23 | 0.32 | 6.2 | 21 | 0.39 | 5.8 | ||
| 3/4 | 28 | 0.36 | 7.6 | 26 | 0.35 | 7.0 | ||
| รูปแบบวาล์ว | ขนาดพอร์ต | พื้นที่ที่มีประสิทธิภาพ (มม. 2) | ||||
| 1(เข้า), 2(ออก) | 3(EXH) | 1→2(เข้า→ออก) | 2→3(ออก→ขยาย) | |||
| VP3165 | 3/4 | 1 1/4 | 230 | 280 | ||
| 1 | 280 | 310 | ||||
| 1 1/4 | 310 | 330 | ||||
| VP3185 | 1 1/4 | 2 | 570 | 650 | ||
| 1 1/2 | 650 | 670 | ||||
| 2 | 650 | 670 | ||||

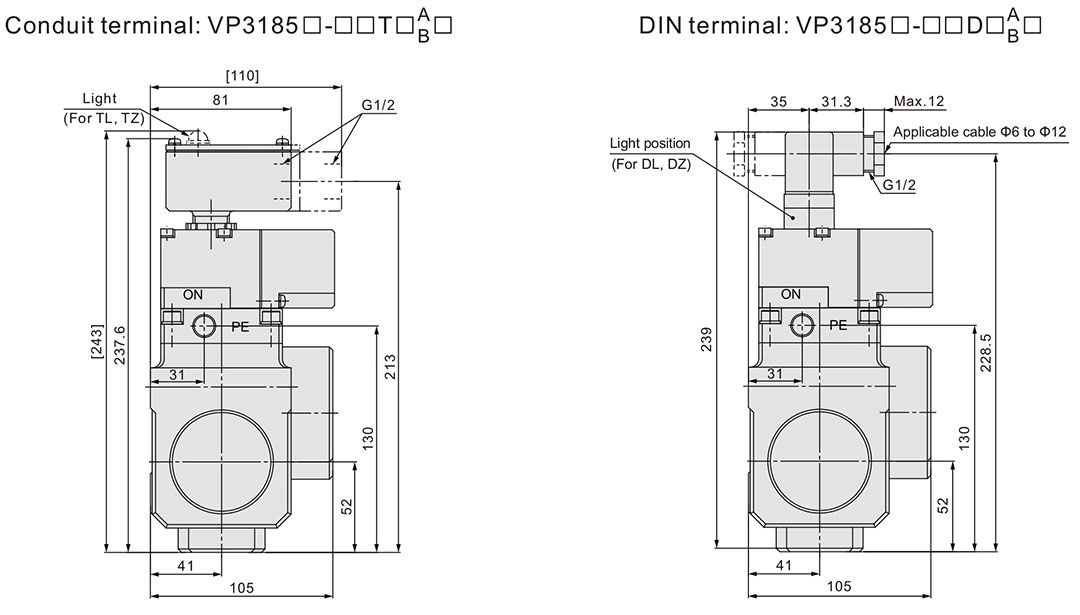

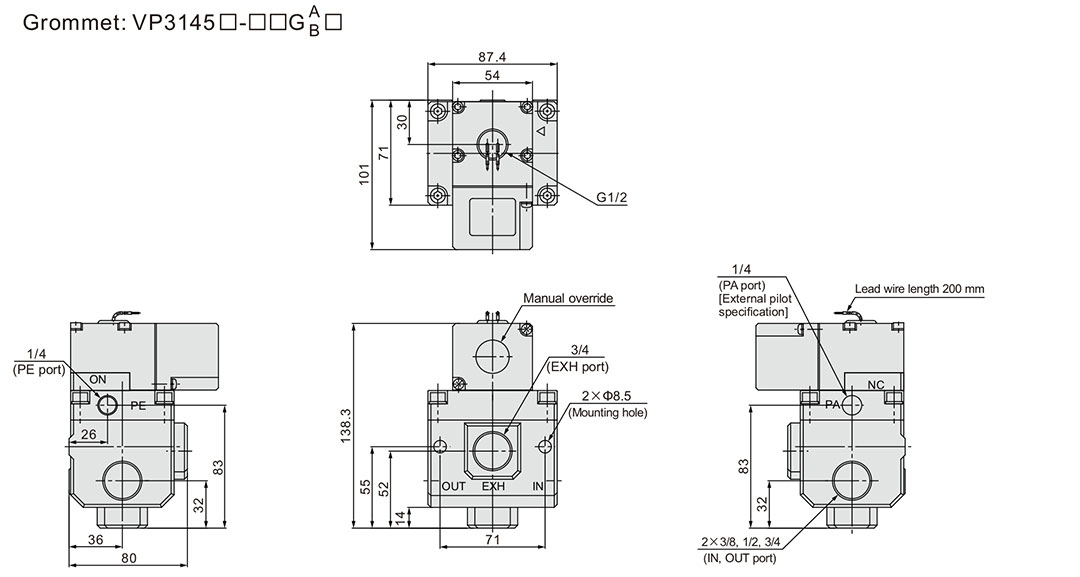

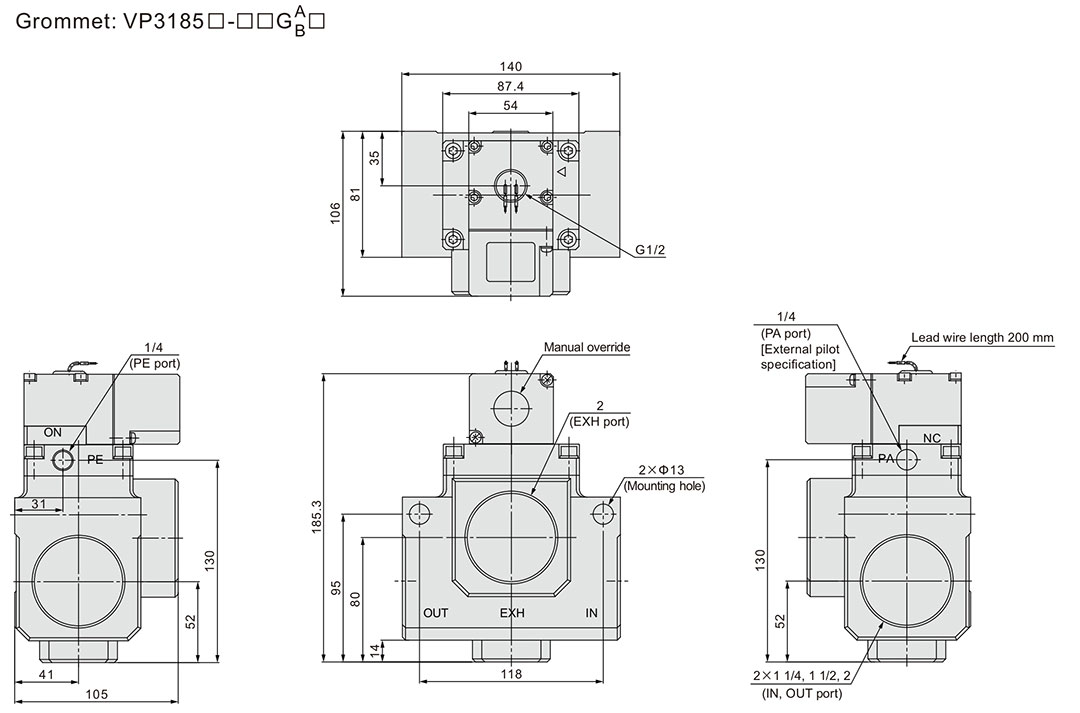

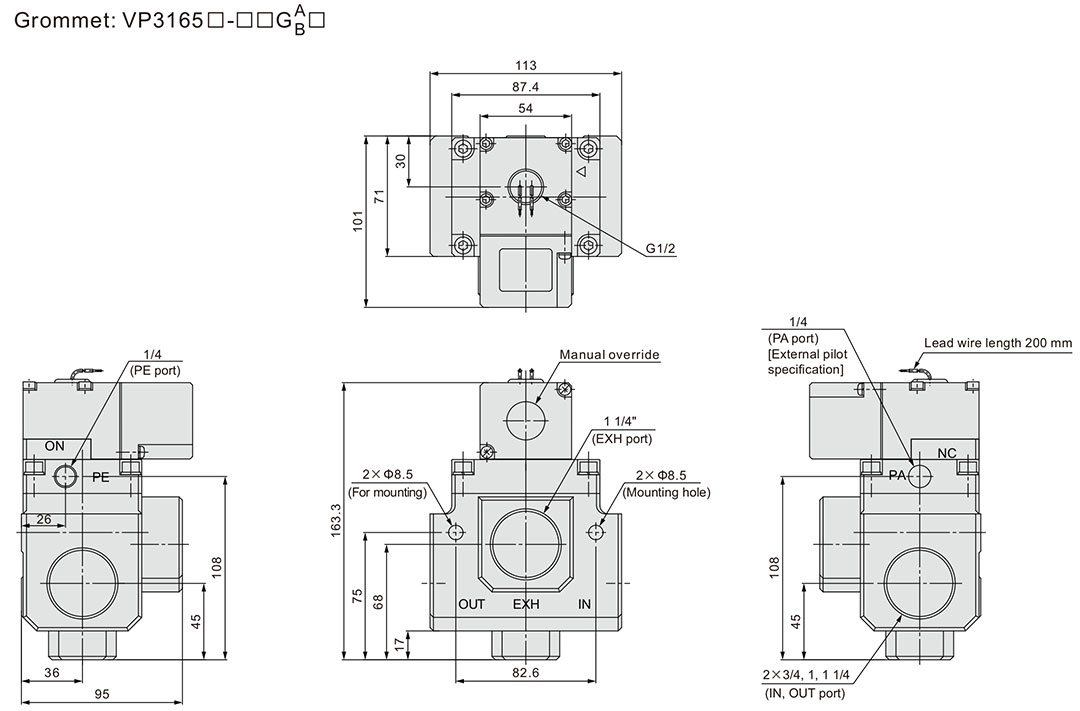

ขนาดของผลิตภัณฑ์
* พอร์ตเชื่อมต่อไพล็อตภายนอก (พอร์ต PA) 1/4 ได้รับการประมวลผลสำหรับเธรดในรุ่นไพล็อตภายนอกเท่านั้น

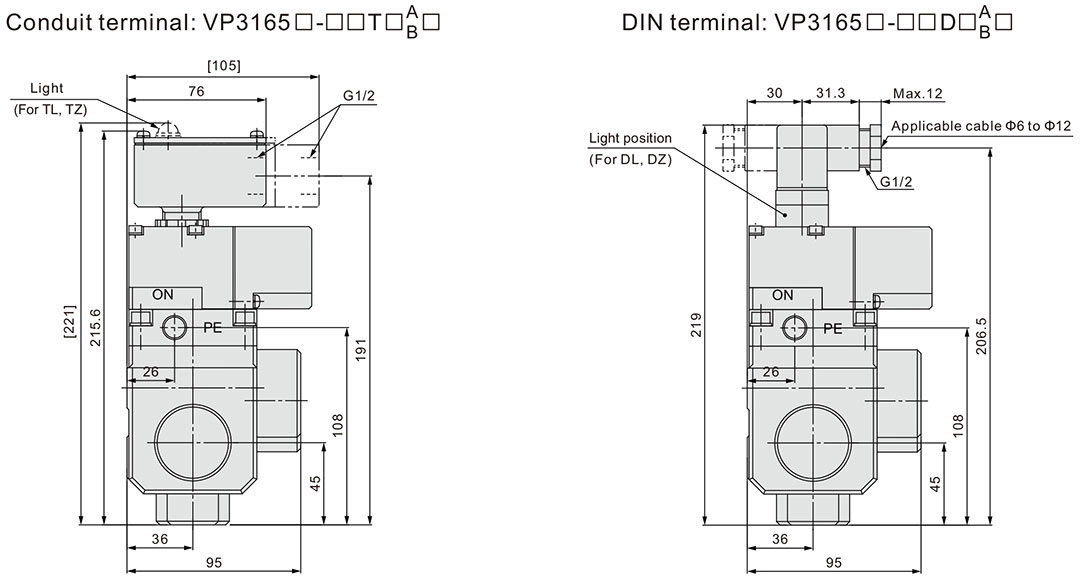

[ ]: มีไฟแสดงสถานะ (TL, TZ)
