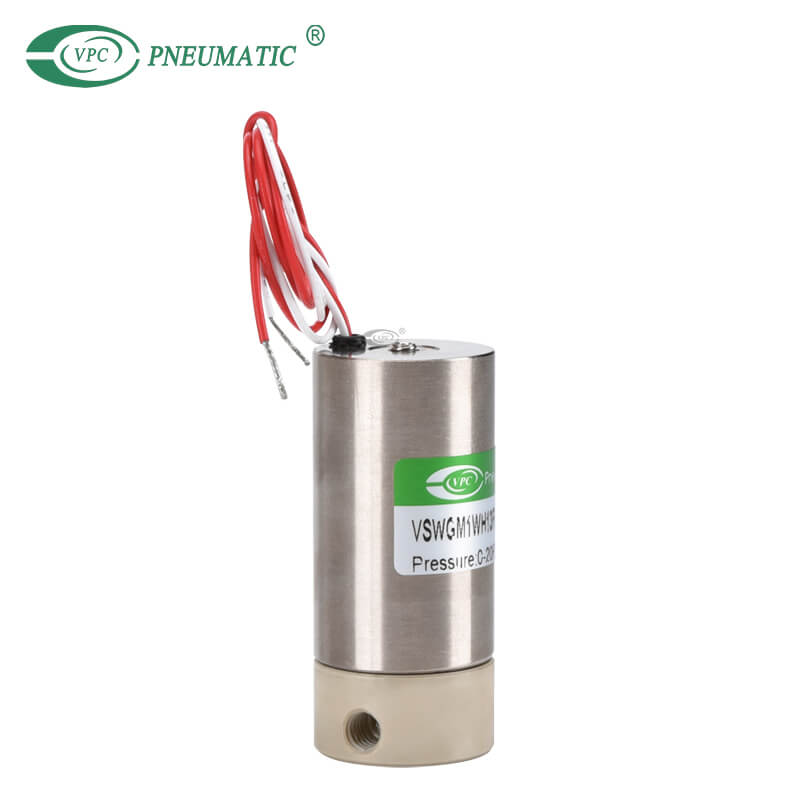

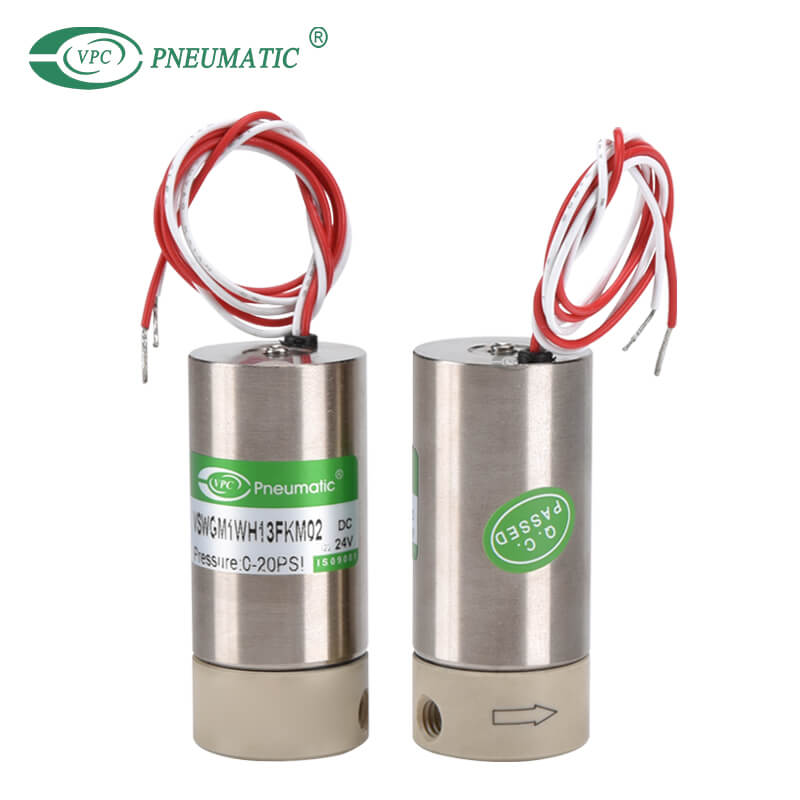

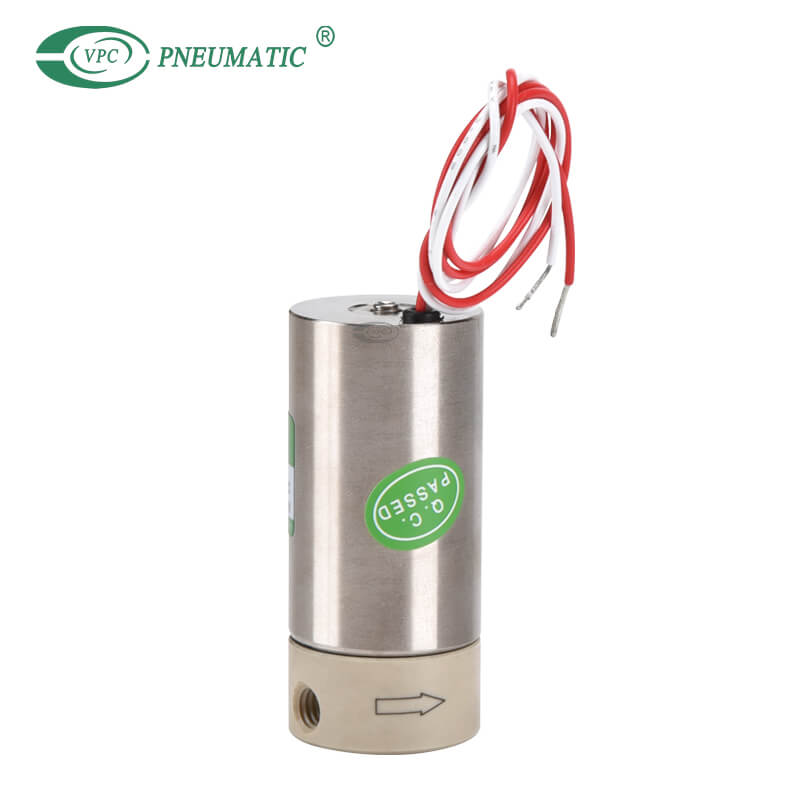

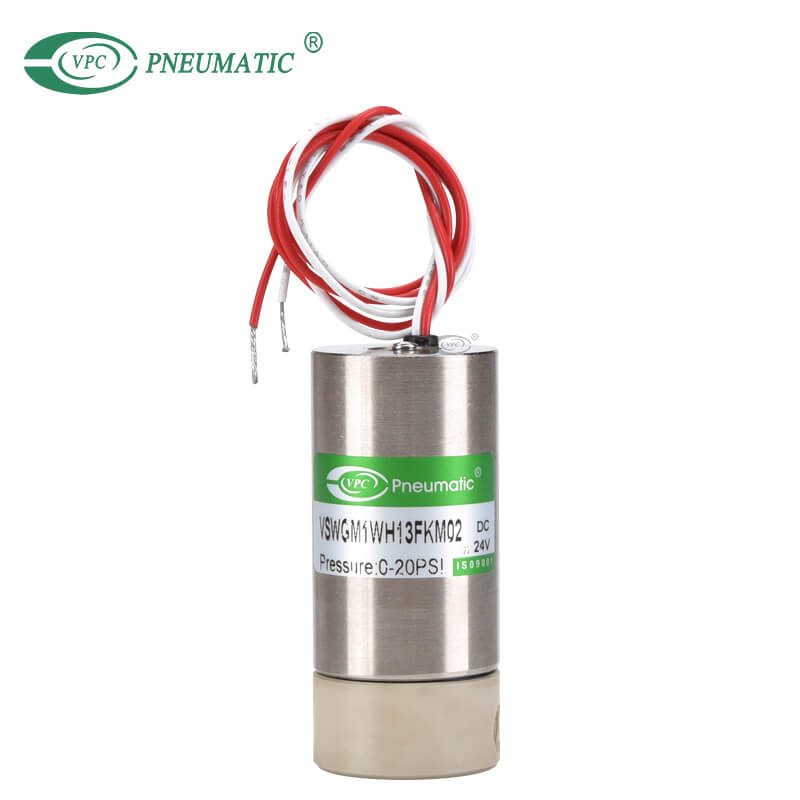

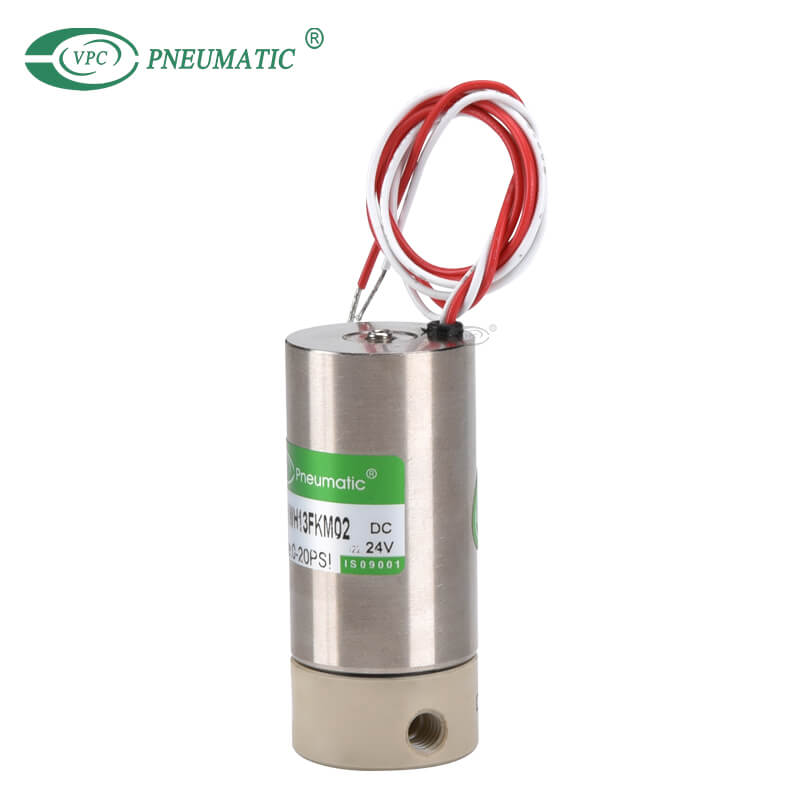

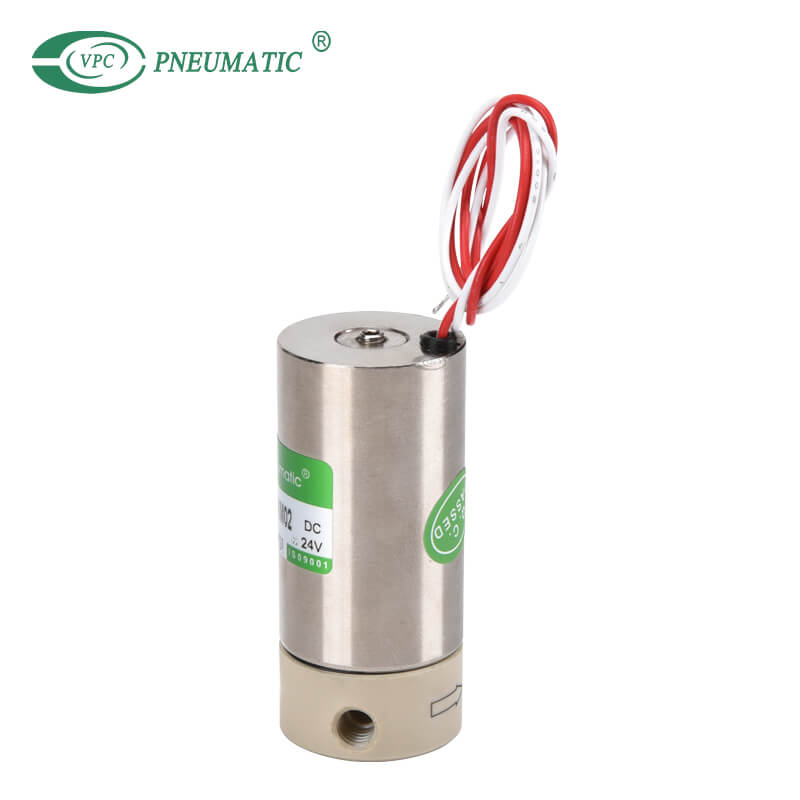

โซลินอยด์วาล์ว VSWGM ไดอะแฟรมแยกทางเดินของของไหลและแอคทูเอเตอร์ผ่านไดอะแฟรมที่ยืดหยุ่น และแอคทูเอเตอร์จะควบคุมไดอะแฟรมที่ยืดหยุ่นเพื่อควบคุมการไหลของของไหลการใช้วัสดุและโพลีเมอร์ประสิทธิภาพสูงเพื่อให้แน่ใจว่าของเหลวที่จัดการโดยวาล์วอยู่ในสภาพแวดล้อมเฉื่อยสูงเสมอ และของเหลวจะไม่สัมผัสกับพื้นผิวโลหะใดๆ เมื่อไหลในวาล์ว
VSWGM1WH13VKM02
VPC Pneumatic
8412909000
วิธีการ: | |
---|---|
สถานีต่าง ๆ: | |
สถานะห้องว่าง: | |
รายละเอียดสินค้า
VSWGM โซลินอยด์วาล์วขนาดเล็ก พลังงานต่ำ ขนาดเล็ก ง่ายต่อการรวม สามารถใช้กันอย่างแพร่หลายในทางการแพทย์ ยา เครื่องมือวิเคราะห์ และอุตสาหกรรมอื่น ๆ
VSWGM 1① W② H③ 13④ V⑤ K⑥ M⑦ 02⑧ □
① รูปแบบการควบคุม | 1: ปิดปกติ |
② ประเภทคอยล์ | W: ขดลวดตัวเรือนโลหะที่บินได้ |
③ คลาสคอยล์ | H: H คลาส |
④ แรงดันไฟฟ้ามาตรฐาน | 12: DC12V 13: DC24V |
⑤ วัสดุซีล | วี: VITON E: EPDM F: FFKM |
⑥ ตัววาล์ว | K: พีค T: PTFE 3: SS316 |
⑦ ขนาดข้อต่อ | ม: M6 |
⑧ ปาก | C2: 1.5mm O2: 2.0mm C3: 2.5 มม. O3: 3.0mm |
ข้อมูลจำเพาะของผลิตภัณฑ์
สื่อการทำงาน | กรด ด่าง ของเหลวสะอาดพิเศษ ฯลฯ |
อุณหภูมิในการทำงาน | 0℃~65℃ |
ตัววาล์ว | PEEK, PTFE, SS316 |
แรงดันไฟมาตรฐาน | DC24V, DC12V ฯลฯ |
ช่วงแรงดันไฟฟ้า | ±10% |
พลัง | 3.8W |
วัสดุซีล | VITON, EPDM, FFKM ฯลฯ สามารถใช้สำหรับการควบคุมสวิตช์ของเหลวต่างๆ ได้ |
ขนาดข้อต่อ | M6 |
ประเภทคอยล์ | ชนิดตะกั่วบิน (มาตรฐาน 350 มม.) |
วิธีการติดตั้ง | ตามลูกศรบอกทิศทางการไหลบนวาล์ว ทางที่ดีควรติดตั้งคอยล์ขึ้นด้านบนและในแนวนอนเพื่อเพิ่มอายุการใช้งานและความน่าเชื่อถือ |

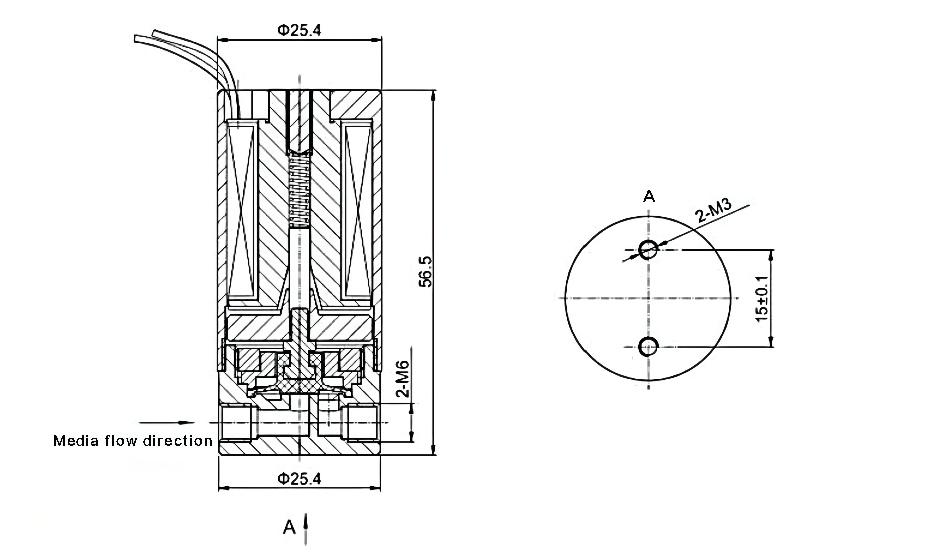

ขนาดหลัก
ขนาดพอร์ต | ปาก (มม.) | ค่า CV | ความแตกต่างของแรงดัน (PSI) | ประเภทคอยล์ | คลาสคอยล์ | พาวเวอร์ (W) | รหัสรุ่น (DC24V) | |
นาที.ความกดดัน | แม็กซ์ความกดดันจากการทำงาน | |||||||
M6 | 1.5 | 0.04 | 0 | 30 | W | H | 3.8 | VSWGM1WH13VKMC2 |
VSWGM1WH13VTMC2 | ||||||||
VSWGM1WH13V3MC2 | ||||||||
VSWGM1WH13EKMC2 | ||||||||
VSWGM1WH13ETMC2 | ||||||||
VSWGM1WH13E3MC2 | ||||||||
VSWGM1WH13FKMC2 | ||||||||
VSWGM1WH13FTMC2 | ||||||||
2.0 | 0.06 | 0 | 20 | W | H | 3.8 | VSWGM1WH13VKM02 | |
VSWGM1WH13VTM02 | ||||||||
VSWGM1WH13V3M02 | ||||||||
VSWGM1WH13EKM02 | ||||||||
VSWGM1WH13ETM02 | ||||||||
VSWGM1WH13E3M02 | ||||||||
VSWGM1WH13FKM02 | ||||||||
VSWGM1WH13FTM02 | ||||||||
2.5 | 0.08 | 0 | 15 | W | H | 3.8 | VSWGM1WH13VKMC3 | |
VSWGM1WH13VTMC3 | ||||||||
VSWGM1WH13V3MC3 | ||||||||
VSWGM1WH13EKMC3 | ||||||||
VSWGM1WH13ETMC3 | ||||||||
VSWGM1WH13E3MC3 | ||||||||
VSWGM1WH13FKMC3 | ||||||||
VSWGM1WH13FTMC3 | ||||||||
3.0 | 0.1 | 0 | 10 | W | H | 3.8 | VSWGM1WH13VKM03 | |
VSWGM1WH13VTM03 | ||||||||
VSWGM1WH13V3M03 | ||||||||
VSWGM1WH13EKM03 | ||||||||
VSWGM1WH13ETM03 | ||||||||
VSWGM1WH13E3M03 | ||||||||
VSWGM1WH13FKM03 | ||||||||
VSWGM1WH13FTM03 |
