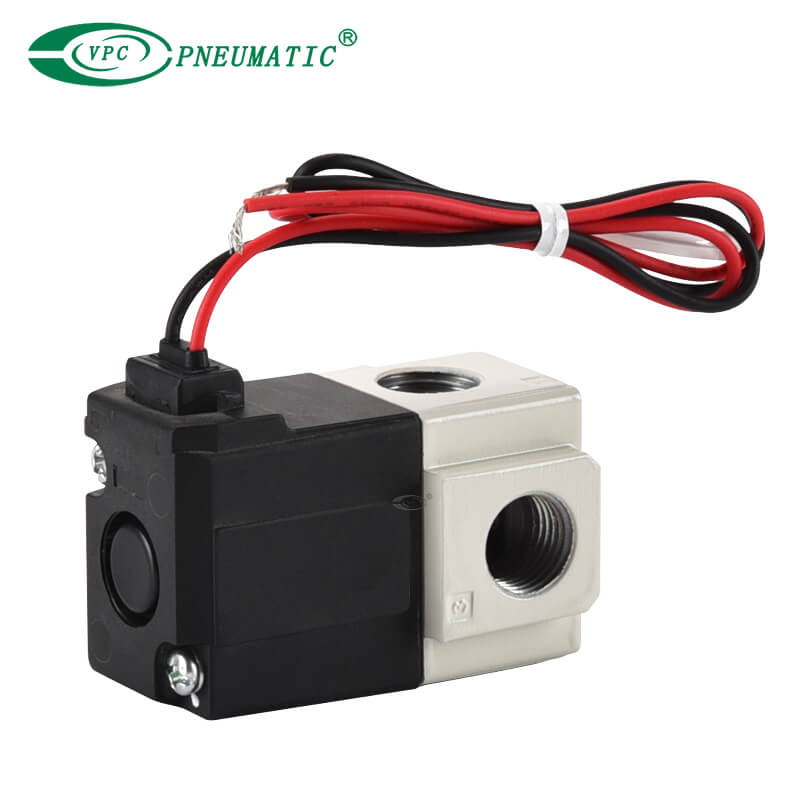

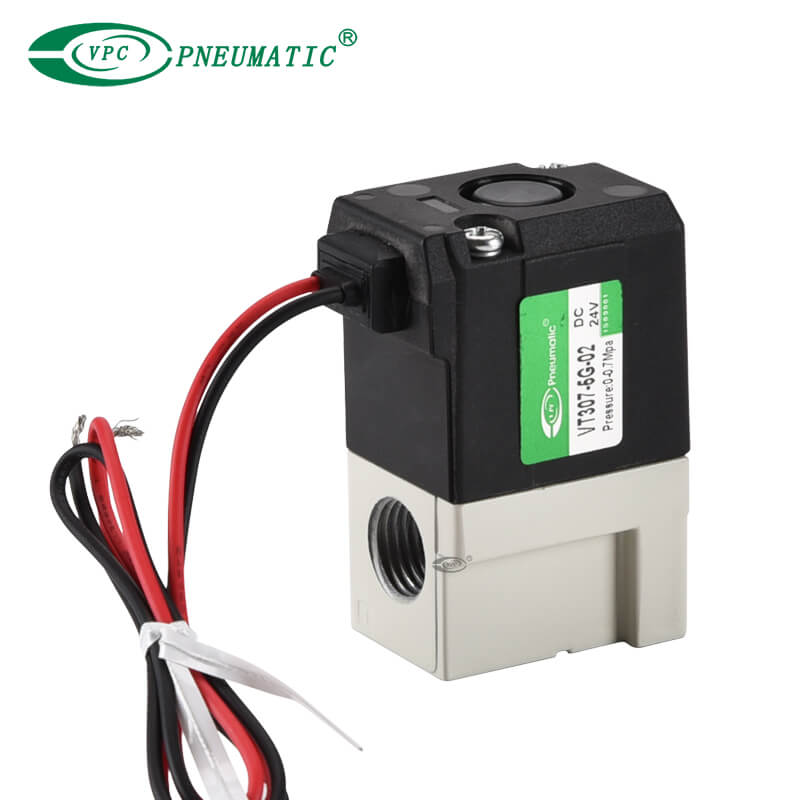

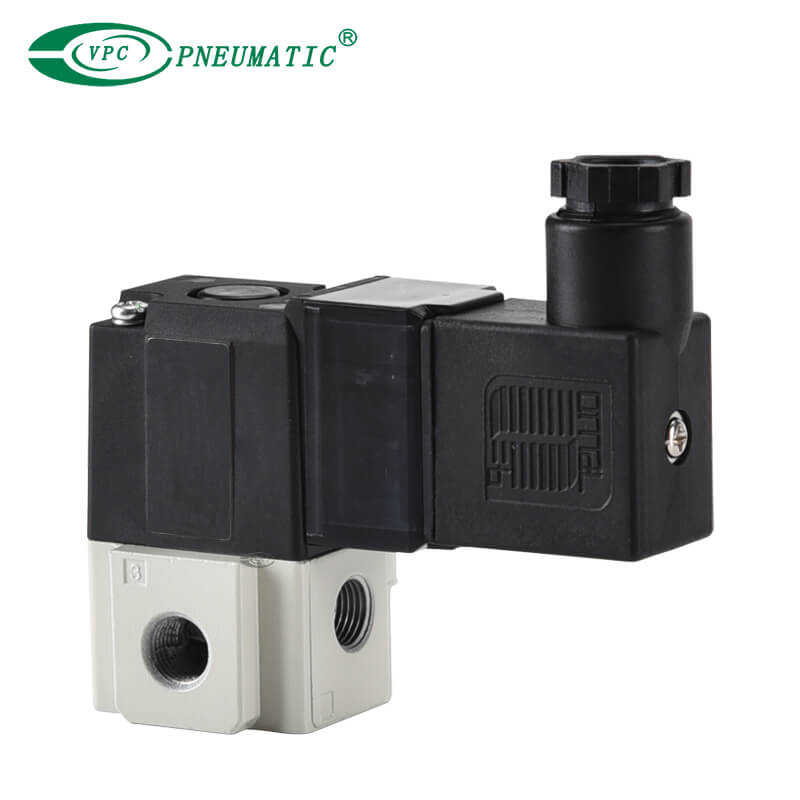

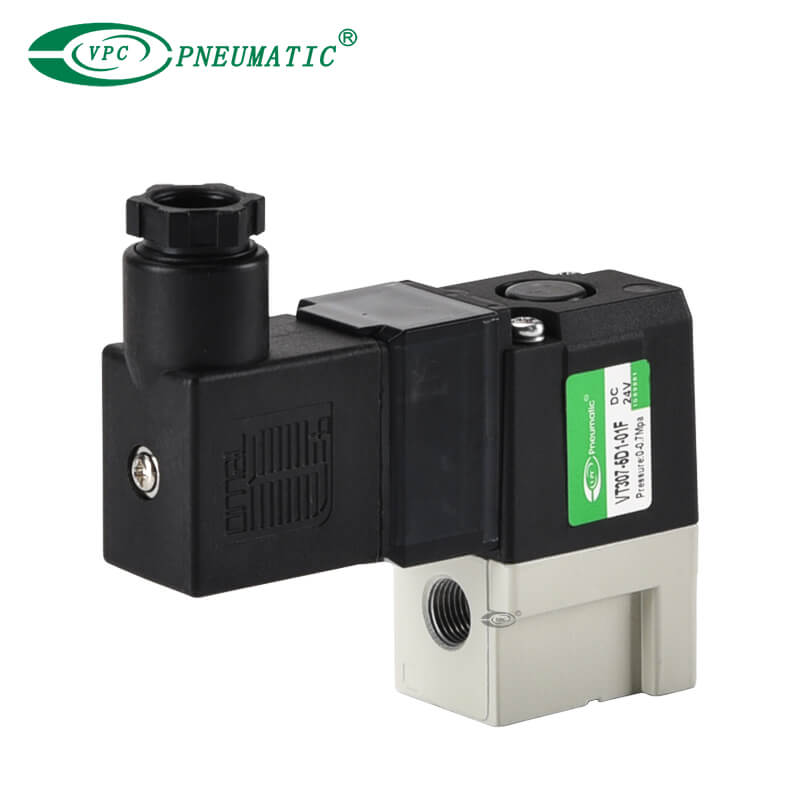

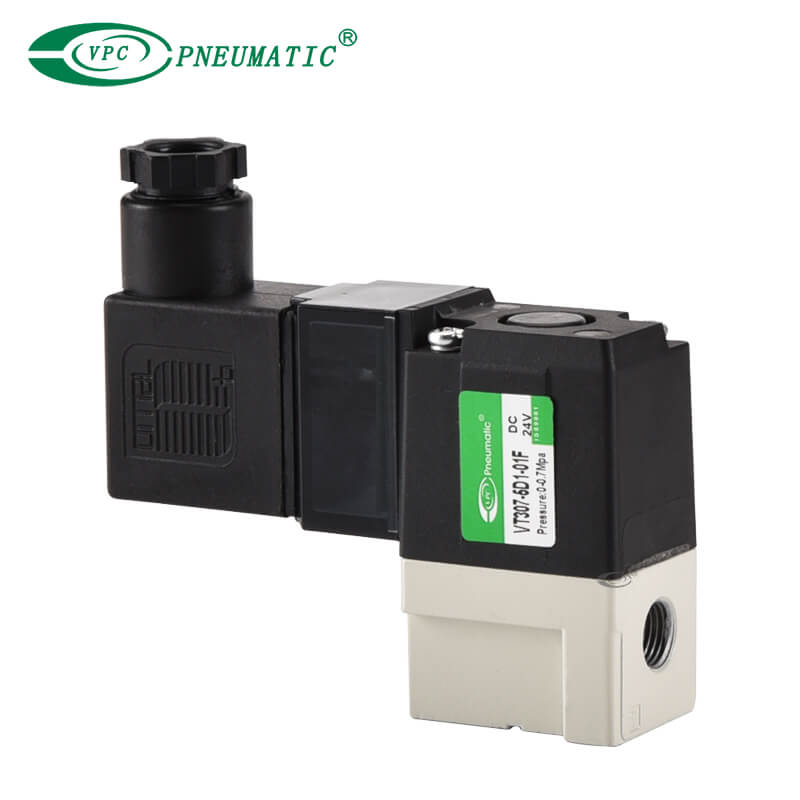

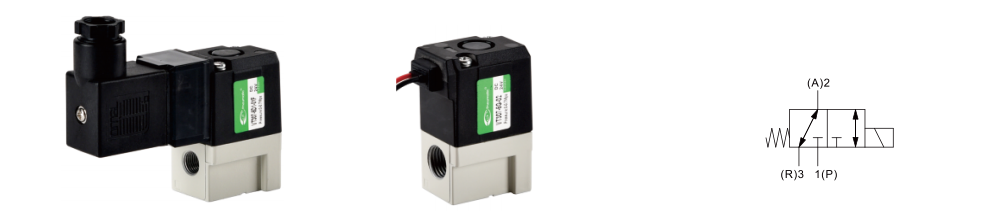

คำอธิบายผลิตภัณฑ์
พอร์ตซีรีส์ VT 3 เป็นวาล์วก้านควบคุมโดยตรงมีขนาดกะทัดรัด แต่ให้ความสามารถในการไหลขนาดใหญ่ และใช้พลังงานต่ำ ซีรีส์นี้เหมาะสำหรับใช้ในงานสุญญากาศ
วาล์ว VT เป็นวาล์วเดี่ยวที่มี 6 ฟังก์ชั่น (ประเภทพอร์ตสากล) เช่น วาล์ว NC, วาล์ว NO, วาล์วแบ่ง, วาล์วเลือก ฯลฯ วาล์วแบบท่อร่วมซีรีส์ VO สามารถแปลงจาก NC (ปิดตามปกติ) เป็น NO (เปิดตามปกติ) ได้อย่างง่ายดายเพียงพลิกฝาครอบสวิตช์
ข้อกำหนดผลิตภัณฑ์
| ประเภทของการกระตุ้น | ตำแหน่งที่ดำเนินการโดยตรง 2 ตำแหน่งโซลินอยด์เดี่ยว |
| สื่อการทำงาน | อากาศ |
| แรงกดดันในการทำงาน | 0 ถึง 1 MPa (ประเภทแรงดันสูง), 0 ถึง 0.7 MPa (รุ่นมาตรฐาน) |
| อุณหภูมิในการทำงาน | –10 ถึง 50 ° C (ไม่มีการแช่แข็ง) |
| เวลาตอบสนอง *1) | 20 ms หรือน้อยกว่า (ที่ 0.5 MPa) |
| สูงสุด ความถี่ในการใช้งาน | 10 Hz |
| การหล่อลื่น | ไม่จำเป็นต้องใช้ (ใช้ Turbine Oil Class 1 LSO VG32 ถ้าหล่อลื่น) |
| แทนที่ด้วยตนเอง | ประเภทพุช (ไม่ล็อค) |
| การวางแนวติดตั้ง | ไม่ จำกัด |
| ความต้านทานต่อผลกระทบ/การสั่นสะเทือน *2) | 150/50 m/s² |
| สิ่งที่แนบมา | กันฝุ่น |
| ทางไฟฟ้า | Grommet, เทอร์มินอล DIN | ||
| แรงดันไฟฟ้า | AC (50/60 Hz) | 100V, 200V, 110V*, 220V*, 240V* | |
| DC | 24V, 12V* | ||
| ความผันผวนของแรงดันไฟฟ้าที่อนุญาต | -15 ถึง +10% ของแรงดันไฟฟ้าที่ได้รับการจัดอันดับ | ||
| กำลังปรากฏ *3, *4) | AC | การไหลเข้า | 12.7 VA (50 เฮิรตซ์), 10.7 VA (60 เฮิรตซ์) |
| DC | การยึดครอง | 7.6 VA (50 เฮิรตซ์), 5.4 VA (60 เฮิรตซ์) | |
| การใช้พลังงาน *3, *4) | DC | ไม่มีไฟแสดงสถานะ: 4 วัตต์, มีไฟแสดงสถานะ: 4.2 วัตต์ | |
| ตัวป้องกันแรงดันไฟ / ไฟกระชาก (ชนิดขั้วต่อ DIN เท่านั้น) | AC | วาริสเตอร์, LED | |
| DC | ไดโอด, แอลอีดี | ||
* มาตรฐานกึ่ง
*1) ขึ้นอยู่กับการทดสอบประสิทธิภาพแบบไดนามิก Jis B 8419: 2010 (อุณหภูมิขดลวด: 20 ° C, ที่แรงดันไฟฟ้าที่ได้รับการจัดอันดับโดยไม่ต้องยับยั้งแรงดันไฟกระชาก)
*2) ความต้านทานต่อแรงกระแทก: ไม่มีการทำงานผิดปกติเกิดขึ้นเมื่อมีการทดสอบกับเครื่องทดสอบการตกในทิศทางตามแนวแกนและในมุมที่เหมาะสมไปยัง วาล์วหลักและเกราะในสถานะทั้งที่มีพลังงานและไม่ได้รับพลังงานทุกครั้งสำหรับแต่ละเงื่อนไข (ค่าในช่วงเริ่มต้น)
ความต้านทานการสั่นสะเทือน: ไม่มีการทำงานผิดปกติเกิดขึ้นในการทดสอบหนึ่งครั้งระหว่าง 45 และ 1,000 Hz การทดสอบได้ดำเนินการทั้งที่มีพลังและ ไม่ได้รับพลังงานในทิศทางตามแนวแกนและในมุมที่เหมาะสมไปยังวาล์วหลักและเกราะ (ค่าในช่วงเริ่มต้น)
*3) ที่แรงดันไฟฟ้า
*4) ค่าจะแตกต่างกันสำหรับประเภทการทำงานต่อเนื่อง (VT307E) และประเภทประหยัดพลังงาน (VT307Y/W)

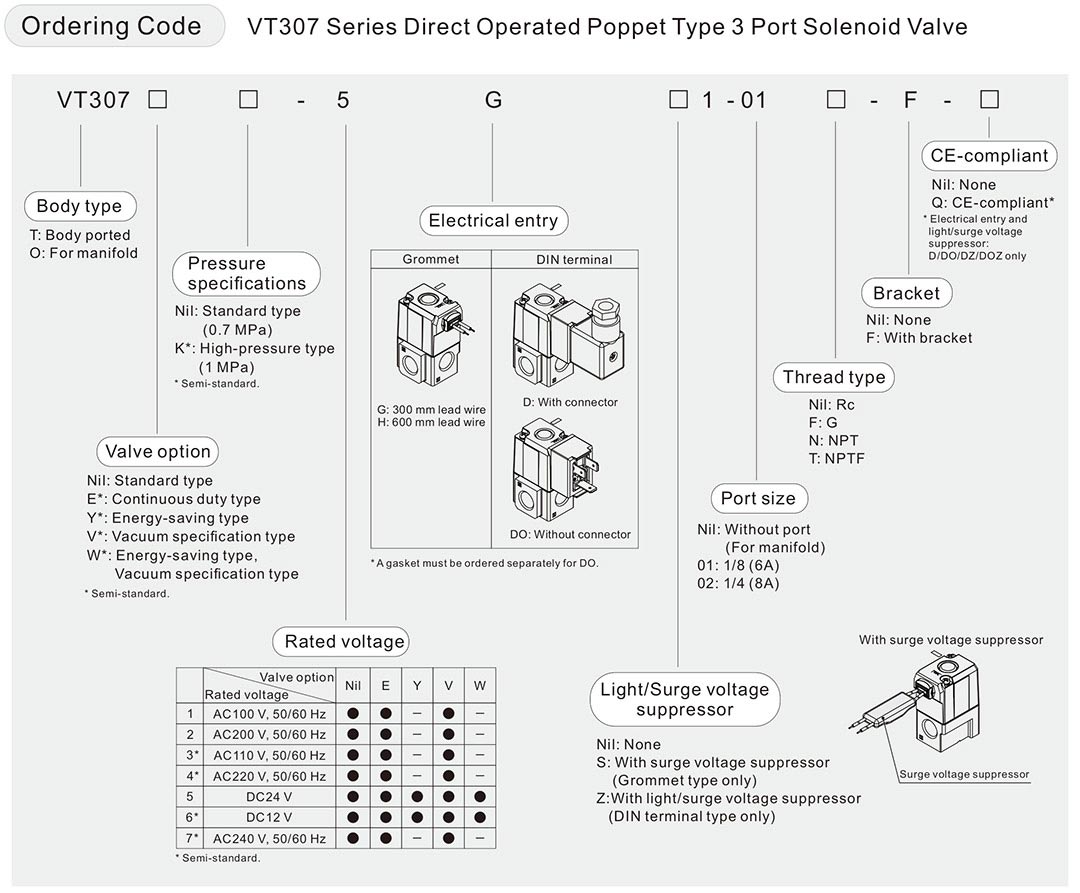

โปรดดู 'ตัวเลือกวาล์ว' ที่แสดงด้านล่าง ตรวจสอบให้แน่ใจว่าฝุ่นและ/หรือวัสดุแปลกปลอมอื่นๆ ไม่เข้าไปในวาล์วจากช่องที่ไม่ได้ใช้ (เช่น ช่องระบายอากาศ)
| รูปแบบวาล์ว | ขนาด พอร์ต | ลักษณะอัตราการไหล | |||||||||||
| 1 → 2 (P → A) | 2 → 3 (A → R) | 3 → 2 (R → A) | 2 → 1 (A → P) | ||||||||||
C [dm 3/(s·bar)] | b | CV | C [dm 3/(s·bar)] | b | CV | C [dm 3/(s·bar)] | b | CV | C [dm 3/(s·bar)] | b | CV | ||
| VT307 | 1/8 | 0.71 | 0.35 | 0.18 | 0.68 | 0.27 | 0.17 | 0.65 | 0.36 | 0.17 | 0.63 | 0.35 | 0.17 |
| VT307V (ชนิดสเปคสุญญากาศ) | 1/8 | ||||||||||||
| VT307E (ประเภทงานต่อเนื่อง) | 1/8 | 0.41 | 0.26 | 0.10 | 0.44 | 0.35 | 0.11 | 0.48 | 0.27 | 0.12 | 0.35 | 0.33 | 0.10 |
| VT307Y (ชนิดประหยัดพลังงาน) | 1/8 | ||||||||||||
| VT307W (ชนิดประหยัดพลังงาน สเปคสุญญากาศ) | 1/8 | ||||||||||||
| VT307 | 1/4 | 0.71 | 0.31 | 0.19 | 0.71 | 0.25 | 0.17 | 0.68 | 0.33 | 0.17 | 0.71 | 0.26 | 0.18 |
| VT307V (ชนิดสเปคสุญญากาศ) | 1/4 | ||||||||||||
| VT307E (ประเภทงานต่อเนื่อง) | 1/4 | 0.49 | 0.20 | 0.12 | 0.44 | 0.34 | 0.11 | 0.48 | 0.17 | 0.12 | 0.46 | 0.28 | 0.11 |
| VT307Y (ชนิดประหยัดพลังงาน) | 1/4 | ||||||||||||
| VT307W (ชนิดประหยัดพลังงาน สเปคสุญญากาศ) | 1/4 | ||||||||||||
ประเภทงานต่อเนื่อง: VT307E
ขอแนะนำให้ใช้ VT307E โดยเฉพาะสำหรับงานต่อเนื่องและโหลดเป็นเวลานาน
▲ ข้อควรระวัง
1. รุ่นนี้มีไว้สำหรับการทำงานต่อเนื่อง ไม่ใช่สำหรับอัตรารอบสูง แต่แม้ในอัตรารอบต่ำ หากเปิดวาล์ว มากกว่าวันละครั้ง โปรดปรึกษากับ VPC
2. โซลินอยด์ที่มีพลังควรทำอย่างน้อยหนึ่งครั้งใน 30 วัน
ข้อมูลจำเพาะที่แตกต่างจากมาตรฐานมีดังนี้
| กำลังไฟฟ้าที่ปรากฏ/AC | การไหลเข้า | 7.9 VA (50 เฮิรตซ์), 6.2 VA (60 เฮิรตซ์) |
| การยึดครอง | 5.8 VA (50 เฮิรตซ์), 3.5 VA (60 เฮิรตซ์) | |
| การใช้พลังงาน/กระแสตรง | 1.8 วัตต์, พร้อมไฟแสดงสถานะ: 2 วัตต์ | |
| เวลาตอบสนอง* | 30 ms หรือน้อยกว่า (ที่ 0.5 MPa) | |
*โปรดอ้างอิงถึง 'ข้อมูลจำเพาะ' มาตรฐานในหน้า 2 *1
ประเภทประหยัดพลังงาน: VT307Y (VT307W)
หากจำเป็นต้องใช้พลังงานต่ำสำหรับการควบคุมแบบอิเล็กทรอนิกส์ แนะนำให้ใช้ 'VT307Y(W)' (1.8 W) ข้อมูลจำเพาะที่แตกต่างจากมาตรฐานมีดังนี้
| การใช้พลังงาน/กระแสตรง | 1.8 วัตต์, พร้อมไฟแสดงสถานะ: 2 วัตต์ |
| เวลาตอบสนอง* | 25 ms หรือน้อยกว่า (ที่ 0.5 MPa) |
* โปรดดู 'ข้อมูลจำเพาะ' มาตรฐานในหน้า 2 *1
ข้อมูลจำเพาะสูญญากาศ ประเภท: VT307V (VT307W)
รุ่นสูญญากาศนี้มีการรั่วไหลของอากาศน้อยกว่ารุ่นมาตรฐานภายใต้ความดันต่ำ ขอแนะนำให้ใช้สำหรับแอปพลิเคชันสูญญากาศ
| ช่วงความดันในการทำงาน | -101.2 kPa ถึง 0.1 MPa |

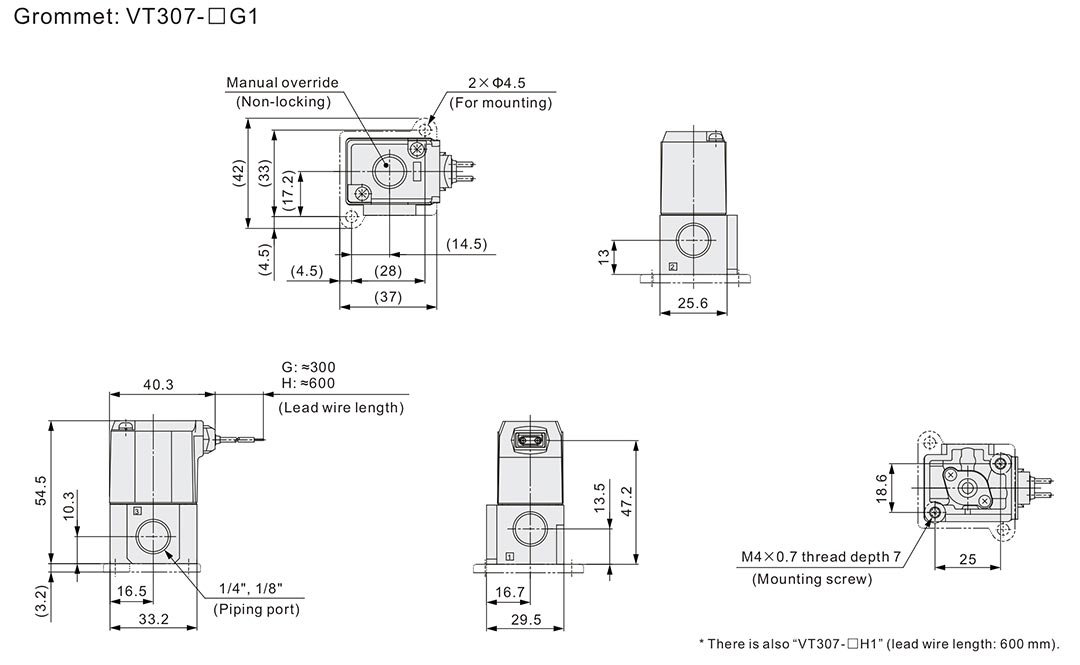

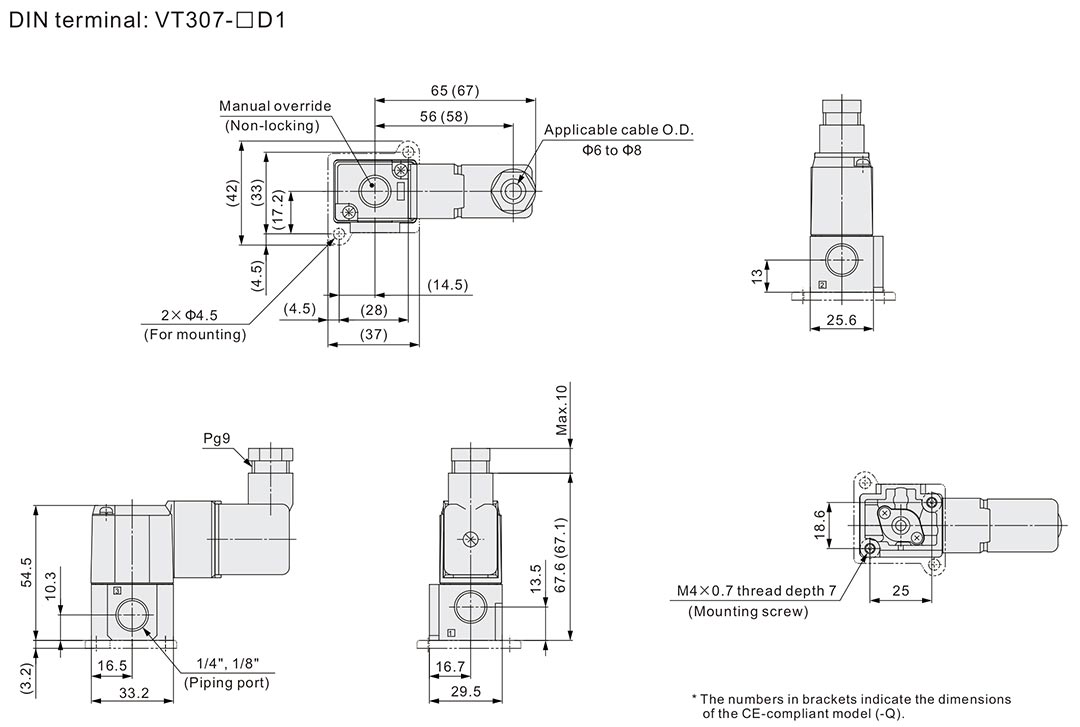

มิติหลัก
