คำอธิบายผลิตภัณฑ์

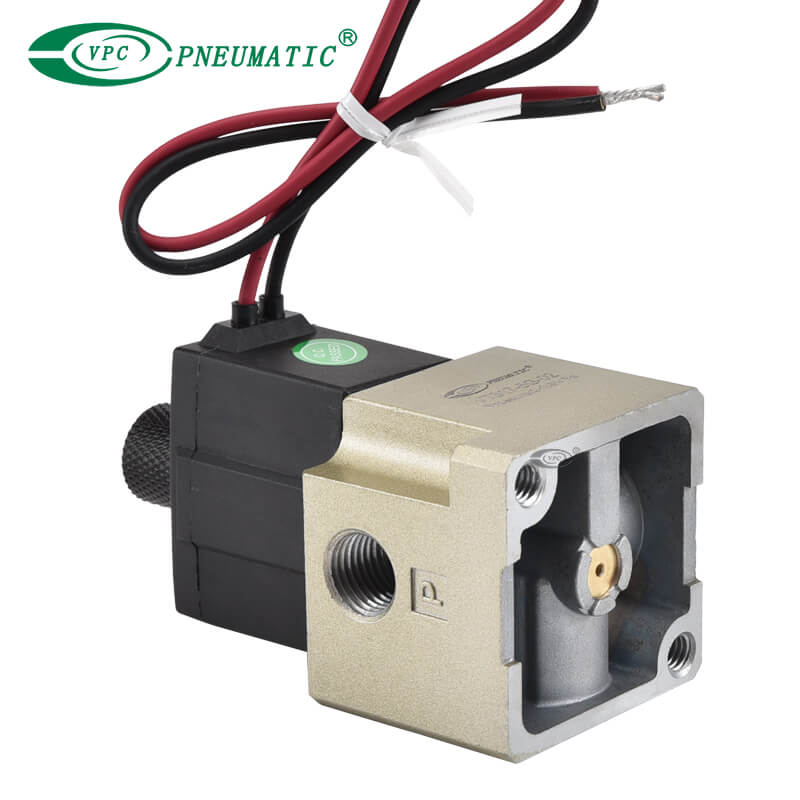

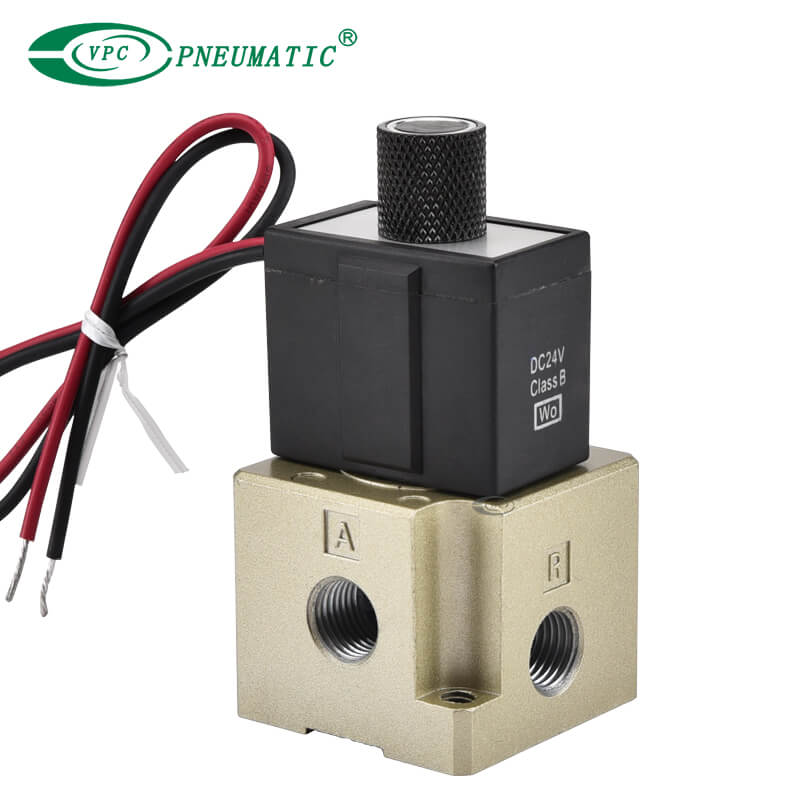

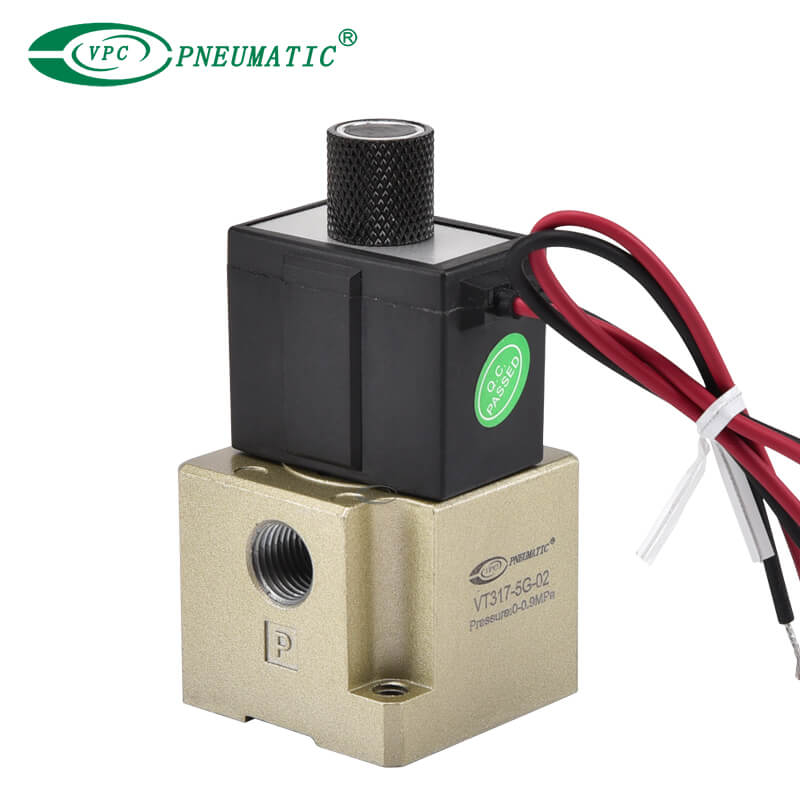

VT317 วาล์วโซลินอยด์ประเภทป๊อปพอร์ต 3 พอร์ตมักใช้ในการใช้งานที่จำเป็นต้องมีการควบคุมการไหลของของไหลอย่างแม่นยำ
1. การออกแบบร่างกายวาล์วขนาดกะทัดรัดให้อัตราการไหลสูง
2. การออกแบบก๊าพ็อตและที่นั่งสามารถให้ซีลที่มีประสิทธิภาพมากลดการรั่วไหลและปรับปรุงประสิทธิภาพ
3. เหมาะสำหรับใช้ในแอปพลิเคชันสูญญากาศและนิวเมติก
4. วาล์วเดี่ยวที่มีฟังก์ชั่นวาล์ว 6 ฟังก์ชั่น
5. การพอร์ตการเลือกสามารถให้ 6 ฟังก์ชั่นวาล์วเช่นวาล์ว NC, ไม่มีวาล์ว, วาล์วหาร, วาล์วตัวเลือก ฯลฯ

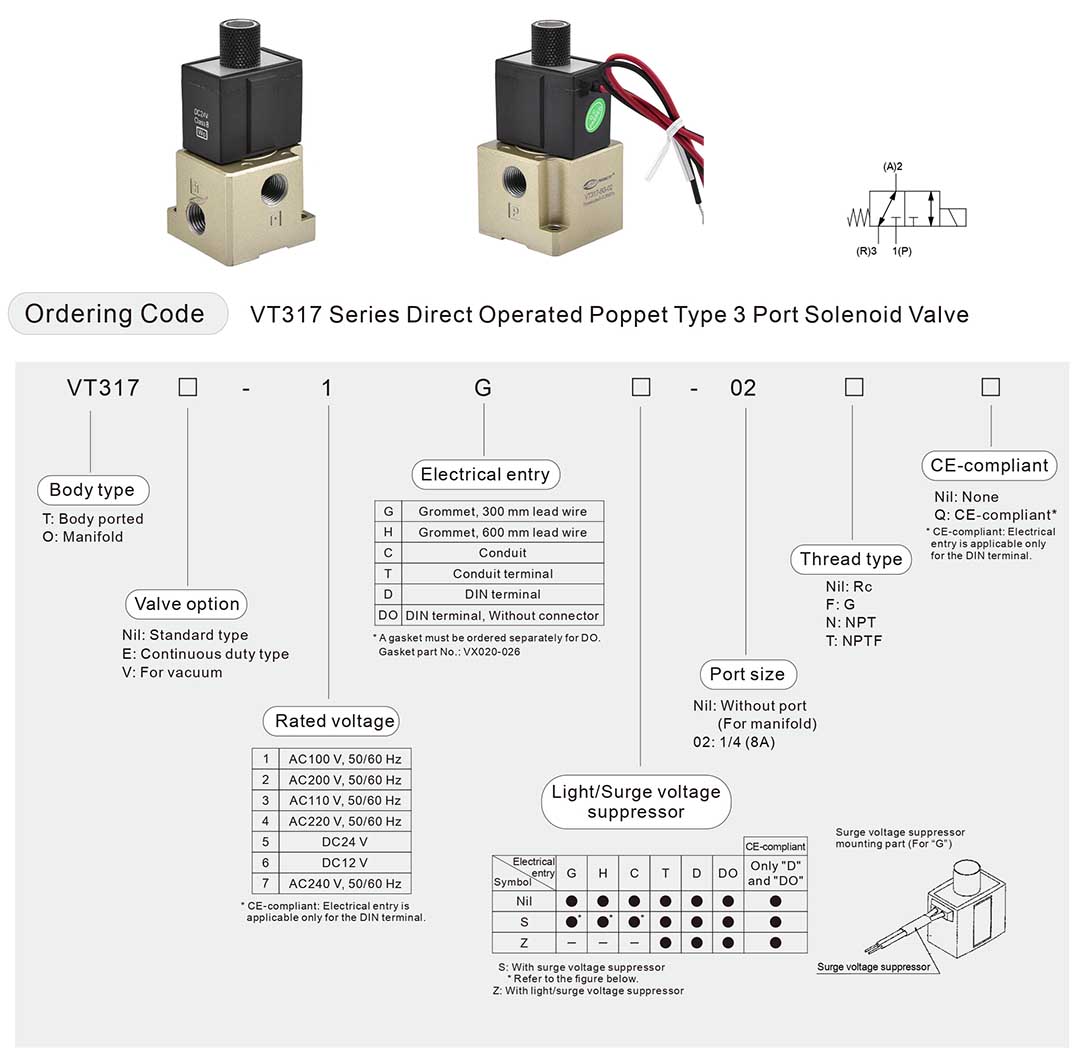

| แบบอย่าง | ประเภทท่อร่วมที่เกี่ยวข้อง | เครื่องประดับ |
| VO317 (-Q) | ไอเสียทั่วไปหรือส่วนบุคคล | โอริง (4 ชิ้น)* สกรูหัวซ็อกเก็ตหกเหลี่ยม (2 ชิ้น) |
* มันไม่ได้ใช้กับ 'ประเภทหน้าที่ต่อเนื่อง ' อ้างถึงอุปกรณ์เสริมในหน้า 5
ข้อกำหนดผลิตภัณฑ์
| ประเภทของการกระตุ้น | ตำแหน่งที่ดำเนินการโดยตรง 2 ตำแหน่งโซลินอยด์เดี่ยว |
| สื่อการทำงาน | อากาศ |
| แรงกดดันในการทำงาน | 0 ถึง 0.9 MPa |
| อุณหภูมิในการทำงาน | –10 ถึง 50 ° C (ไม่มีการแช่แข็ง) |
| เวลาตอบสนอง *1) | 30 มิลลิวินาทีหรือน้อยกว่า (ที่ความดัน 0.5 MPa) |
| สูงสุด ความถี่ในการใช้งาน | 10 Hz |
| การหล่อลื่น | ไม่จำเป็นต้องใช้ (ใช้ Turbine Oil Class 1 LSO VG32 ถ้าหล่อลื่น) |
| แทนที่ด้วยตนเอง | ประเภทพุช (ไม่ล็อค) |
| การวางแนวติดตั้ง | ไม่ จำกัด |
| ความต้านทานต่อผลกระทบ/การสั่นสะเทือน *2) | 150/50 m/s² |
| สิ่งที่แนบมา | กันฝุ่น |
| ทางไฟฟ้า | Grommet, ท่อร้อยสาย, เทอร์มินัลท่อ, เทอร์มินัล DIN | ||
| แรงดันไฟฟ้า | AC (50/60 Hz) | 100V, 200V, 110V*, 220V*, 240V* | |
| DC | 24V, 12V* | ||
| ความผันผวนของแรงดันไฟฟ้าที่อนุญาต | -15 ถึง +10% ของแรงดันไฟฟ้าที่ได้รับการจัดอันดับ | ||
| พลังที่ชัดเจน *3) | AC | การไหลเข้า | 19 VA (50 Hz), 16 VA (60 Hz) |
| การยึดครอง | 11 VA (50 Hz), 7 VA (60 Hz) | ||
| การใช้พลังงาน *3) | DC | ไม่มีไฟแสดงสถานะ: 6 W พร้อมไฟแสดงสถานะ: 6.3 W | |
| ตัวยับยั้งแรงดันไฟฟ้า/ไฟกระชาก (ไม่สามารถใช้ได้กับประเภท Grommet) | AC | Varistor, Neon Bulb | |
| DC | Varistor, LED (Neon Bulb สำหรับ 100V หรือมากกว่า) | ||
* มาตรฐานกึ่ง
*1) ขึ้นอยู่กับการทดสอบประสิทธิภาพแบบไดนามิก Jis B 8419: 2010 (อุณหภูมิขดลวด: 20 ° C, ที่แรงดันไฟฟ้าที่ได้รับการจัดอันดับโดยไม่ต้องยับยั้งแรงดันไฟกระชาก)
*2) ความต้านทานต่อแรงกระแทก: ไม่มีการทำงานผิดปกติเกิดขึ้นเมื่อมีการทดสอบกับเครื่องทดสอบการตกในทิศทางตามแนวแกนและในมุมที่เหมาะสมไปยัง วาล์วหลักและเกราะในสถานะทั้งที่มีพลังงานและไม่ได้รับพลังงานทุกครั้งสำหรับแต่ละเงื่อนไข (ค่าในช่วงเริ่มต้น)
ความต้านทานการสั่นสะเทือน: ไม่มีการทำงานผิดปกติเกิดขึ้นในการทดสอบหนึ่งครั้งระหว่าง 45 และ 1,000 Hz การทดสอบได้ดำเนินการทั้งที่มีพลังและ ไม่ได้รับพลังงานในทิศทางตามแนวแกนและในมุมที่เหมาะสมไปยังวาล์วหลักและเกราะ (ค่าในช่วงเริ่มต้น)
*3) ที่แรงดันไฟฟ้า
| รูปแบบวาล์ว | 1 → 2 (P → A) | 2 → 3 (A → R) | 3 → 2 (R → A) | 2 → 1 (A → P) | ||||||||
C [dm³/(s · bar)]] | b | CV | C [dm³/(s · bar)]] | b | CV | C [dm³/(s · bar)]] | b | CV | C [dm³/(s · bar)]] | b | CV | |
| VT317 | 2.4 | 0.26 | 0.62 | 2.6 | 0.34 | 0.67 | 2.8 | 0.25 | 0.67 | 2.5 | 0.37 | 0.66 |
| VT317V (ประเภทสูญญากาศ) | ||||||||||||
| VT317E (ประเภทหน้าที่ต่อเนื่อง) | ||||||||||||
* ค่าสำหรับหน่วยวาล์วเดี่ยว มันแตกต่างกันในกรณีที่หลากหลาย อ้างถึงข้อมูลจำเพาะที่หลากหลายในหน้า 5
ประเภทหน้าที่ต่อเนื่อง: VT317E
แนะนำให้ใช้ VT317E แบบพิเศษสำหรับหน้าที่อย่างต่อเนื่องด้วยการโหลดเป็นเวลานาน
▲ ข้อควรระวัง
1. รุ่นนี้มีไว้สำหรับหน้าที่ต่อเนื่องไม่ใช่สำหรับอัตรารอบสูง แต่ถึงแม้จะอยู่ในอัตรารอบต่ำหากเพิ่มพลังวาล์วมากกว่าวันละครั้งโปรดปรึกษากับ VPC
2. โซลินอยด์ที่มีพลังควรทำอย่างน้อยหนึ่งครั้งใน 30 วัน

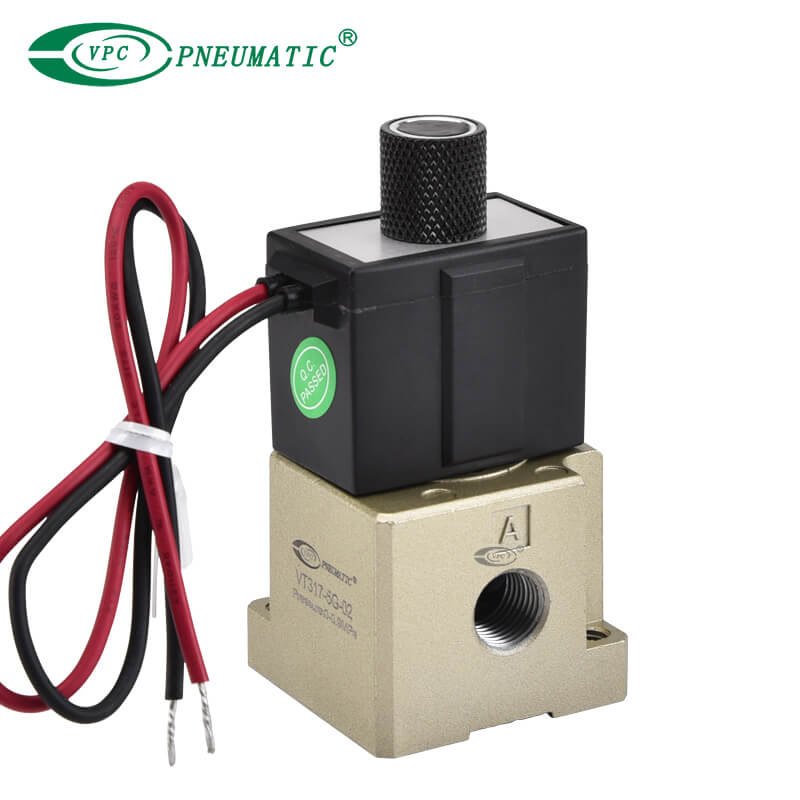

ข้อมูลจำเพาะสูญญากาศ ประเภท: VT317V
รุ่นสูญญากาศนี้มีการรั่วไหลของอากาศน้อยกว่ารุ่นมาตรฐานภายใต้ความดันต่ำ ขอแนะนำให้ใช้สำหรับแอปพลิเคชันสูญญากาศ
▲ ข้อควรระวัง
1. เนื่องจากวาล์วนี้มีการรั่วไหลของอากาศเล็กน้อยจึงไม่สามารถใช้สำหรับการถือสูญญากาศ (รวมถึงการยึดแรงดันบวก) ใน ภาชนะบรรจุ
ข้อมูลจำเพาะที่แตกต่างจากมาตรฐานมีดังนี้
| ช่วงความดันในการทำงาน | -101.2 kPa ถึง 0.1 MPa |

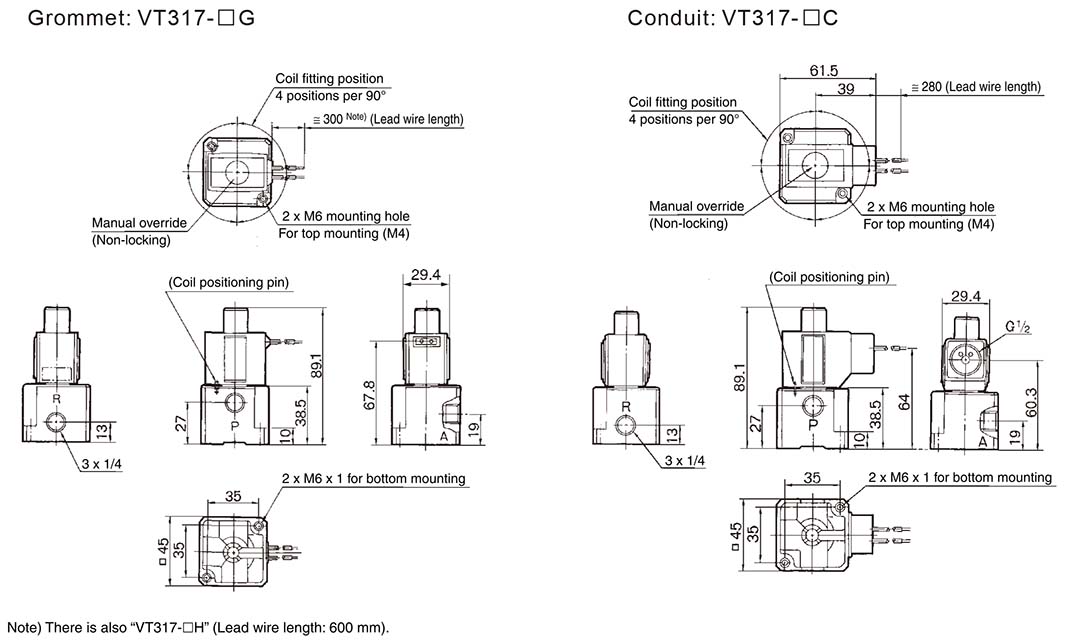

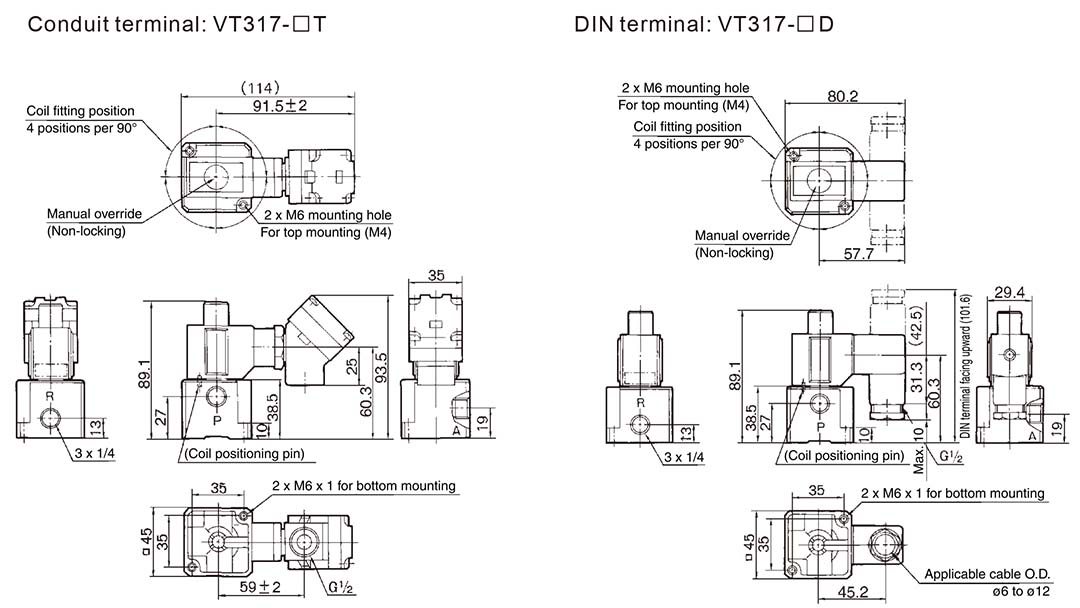

มิติหลัก
