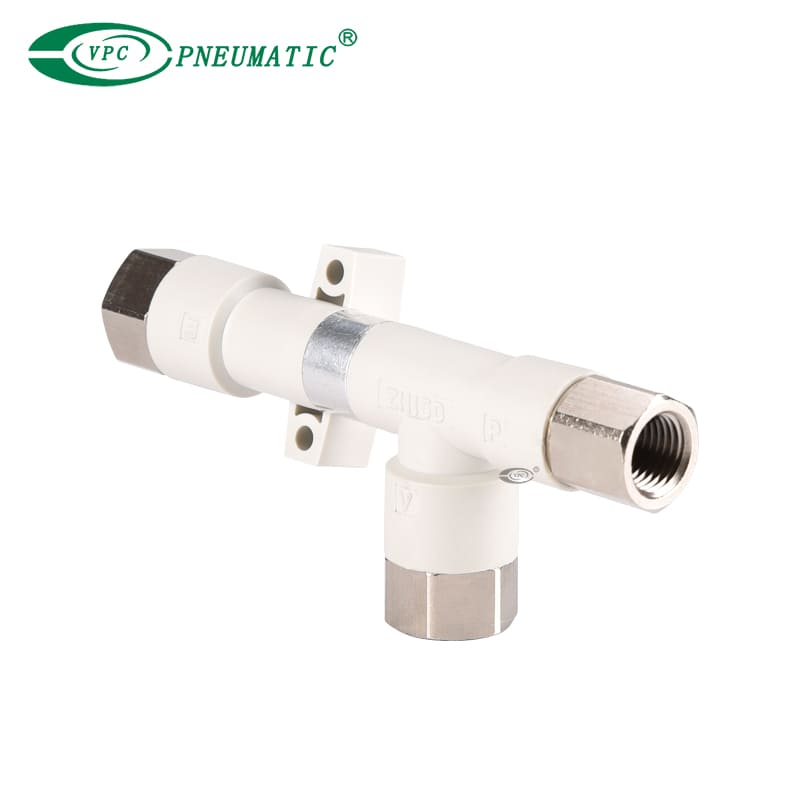

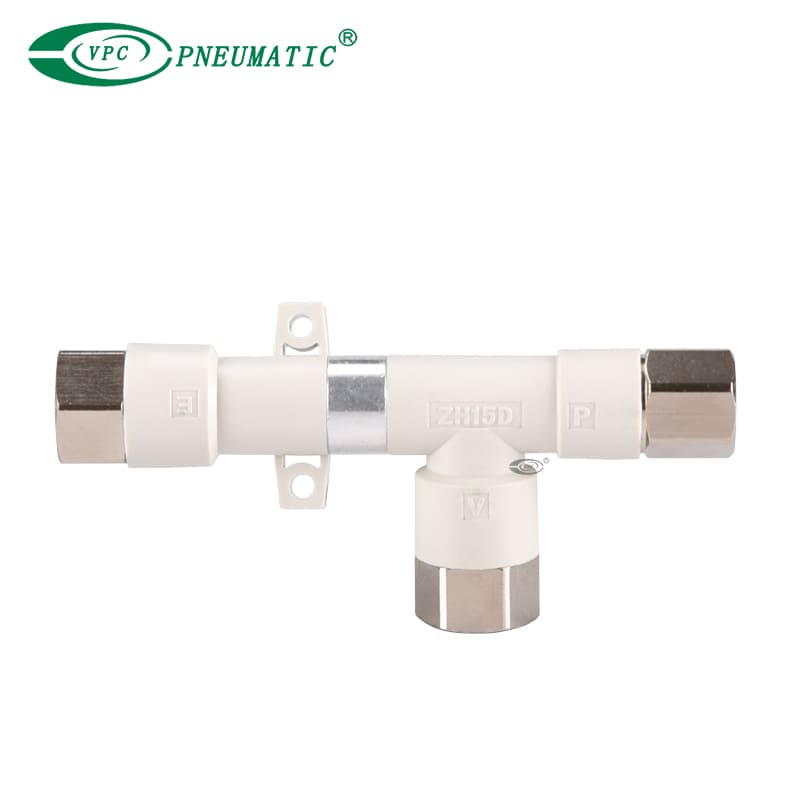

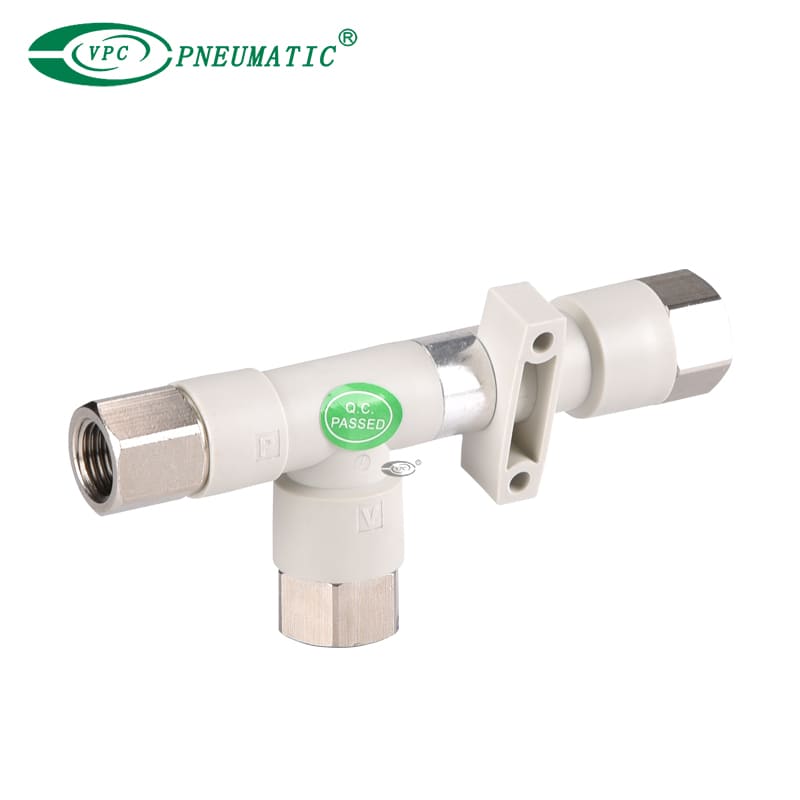

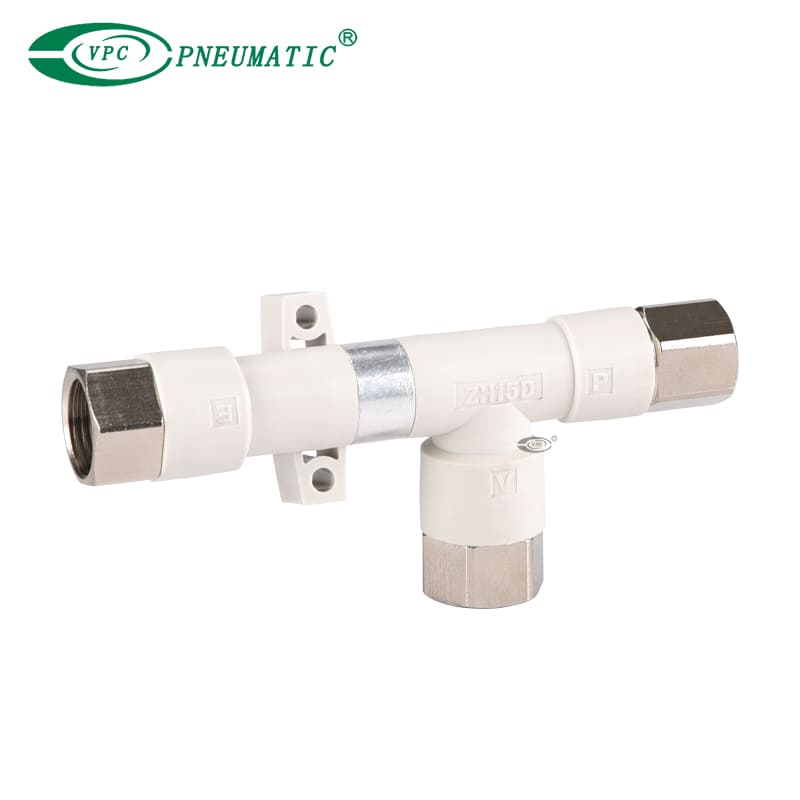

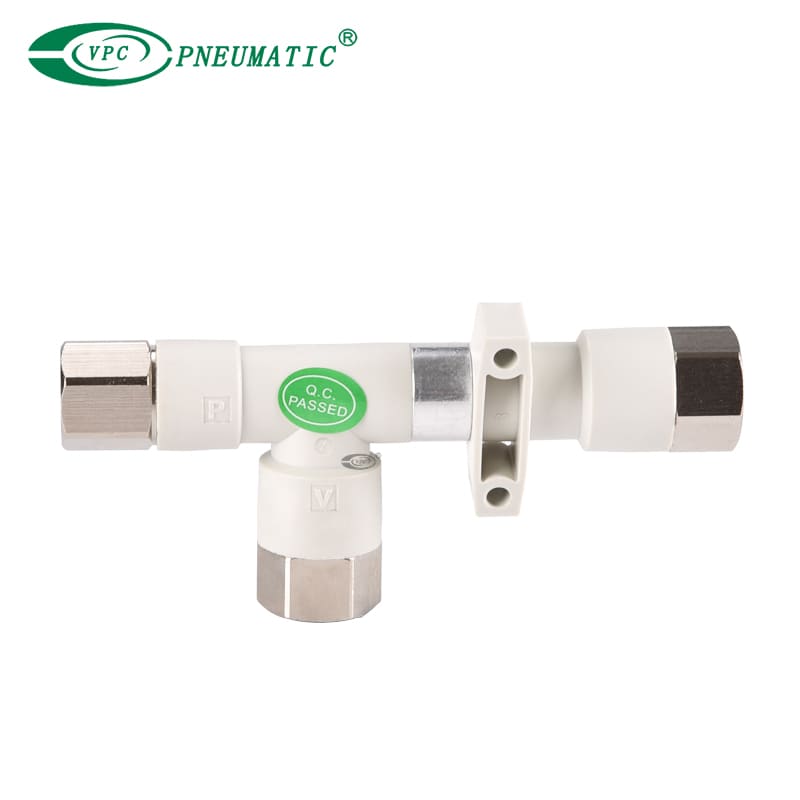

ZH Series Body Ported Type Vacuum Generator

ชุดเครื่องกำเนิดไฟฟ้าสูญญากาศ ZH นำเสนอเครื่องกำเนิดไฟฟ้าแบบจุดขนาดกะทัดรัดและน้ำหนักเบาที่มีการไหลมาตรฐานและความสามารถในการไหลขนาดใหญ่ มีสองประเภท: ประเภทกล่องที่มีไอเสีย silencer และประเภทพอร์ตของร่างกายพร้อมไอเสียแต่ละตัว นอกจากนี้เครื่องกำเนิดไฟฟ้าเหล่านี้มักจะเล็กกว่าและเบากว่าสายสูญญากาศขนาดใหญ่ที่ใช้ในระบบสูญญากาศกลาง มีให้เลือกหลายขนาดของหัวฉีดและหลายขนาดพอร์ต

รุ่น：
zh15d
ยี่ห้อ：
VPC Pneumatic

เส้นผ่านศูนย์กลางของหัวฉีด ：	0.5 มม. 0.7 มม. 1 มม. 1.3 มม. 1.5 มม. 1.8 มม.
ความดันสูญญากาศ：	-88kpa -48kpa
สถานะห้องว่าง:



สอบถาม เพิ่มลงในตะกร้าสอบถาม

คำอธิบายผลิตภัณฑ์

■ คุณสมบัติผลิตภัณฑ์

1. เซเว่นหัวฉีด (มม.): 0.5, 0.7, 1.0, 1.3, 1.5, 1.8 2.0.

2. การติดตั้งสี่ประเภทโดยตรง, ตัวยึดมาตรฐาน, L-Bracket และ DIN Rail

3. Silencer และ Bracket มาตรฐาน

■ สัญลักษณ์

zh07d

เครื่องดูดฝุ่น

ข้อกำหนดผลิตภัณฑ์

■ ข้อมูลจำเพาะ

แบบอย่าง	เส้นผ่านศูนย์กลางหัวฉีด (มม.)	ประเภทร่างกาย	สื่อการทำงาน	อุณหภูมิในการทำงาน	สูงสุด แรงกดดันในการทำงาน	แรงดันอุปทานมาตรฐาน	แรงดัน
zh05b □	0.5	ประเภทกล่อง (Silencer ในตัว)	อากาศ	5 ถึง 50 ℃	0.6 MPa	0.45mpa	0.45mpa
zh07b □	0.7
zh10b □	1.0
zh13b □	1.3
ZH05D □	0.5	ประเภทพอร์ตร่างกาย (ไม่มีเครื่องเก็บเสียง)
ZH07D □	0.7
zh10d □	1.0
zh13d □	1.3
zh15d □	1.5	ประเภทพอร์ตร่างกาย (ไม่มีเครื่องเก็บเสียง)
zh18d □	1.8
zh20d □	2.0

แบบอย่าง	สูงสุด ความดันสูญญากาศ (KPA)*²		สูงสุด อัตราการไหลของการดูด [l/min (anr)]		การใช้อากาศ [L/Min (ANR)]	การเชื่อมต่อ (หนึ่งสัมผัส/สกรูอิน)
แบบอย่าง	ประเภท S	ประเภท l	ประเภท S	ประเภท l	พิมพ์ S/type l	จีบ	Vac	ส่งเสียงดัง
zh05b □	-88	-48	5	8	13	φ6, RC1/8 G1/8	φ6, RC1/8 G1/8	—
zh07b □			12	20	25
zh10b □			24	34	61
zh13b □			40	70	92	φ8, RC1/8 G1/8	φ10, RC1/4 G1/4
ZH05D □	-88	-48	5	8	13	φ6, RC1/8 G1/8	φ6, RC1/8 G1/8	φ6, RC1/8 G1/8
ZH07D □			12	20	25	φ6, RC1/8 G1/8	φ6, RC1/8 G1/8	φ6, RC1/8 G1/8
zh10d □			24	34	61	φ6, RC1/8 G1/8	φ6, RC1/8 G1/8	φ8, RC1/8 G1/8
zh13d □			40	70	92	φ8, RC1/8 G1/8	φ10, RC1/4 G1/4	φ10, RC1/4 G1/4
zh15d □	-88	-53	55	75	116	φ10, RC1/4 G1/4	φ12, rc3/8 g3/8	φ12, rc3/8 g3/8
zh18d □			65	110	155	φ12, rc3/8 g3/8	φ12, rc3/8 g3/8	φ12, rc3/8 g3/8
zh20d □			85	135	210	φ12, rc3/8 g3/8	φ16, RC1/2 G1/2	φ16, RC1/2 G1/2

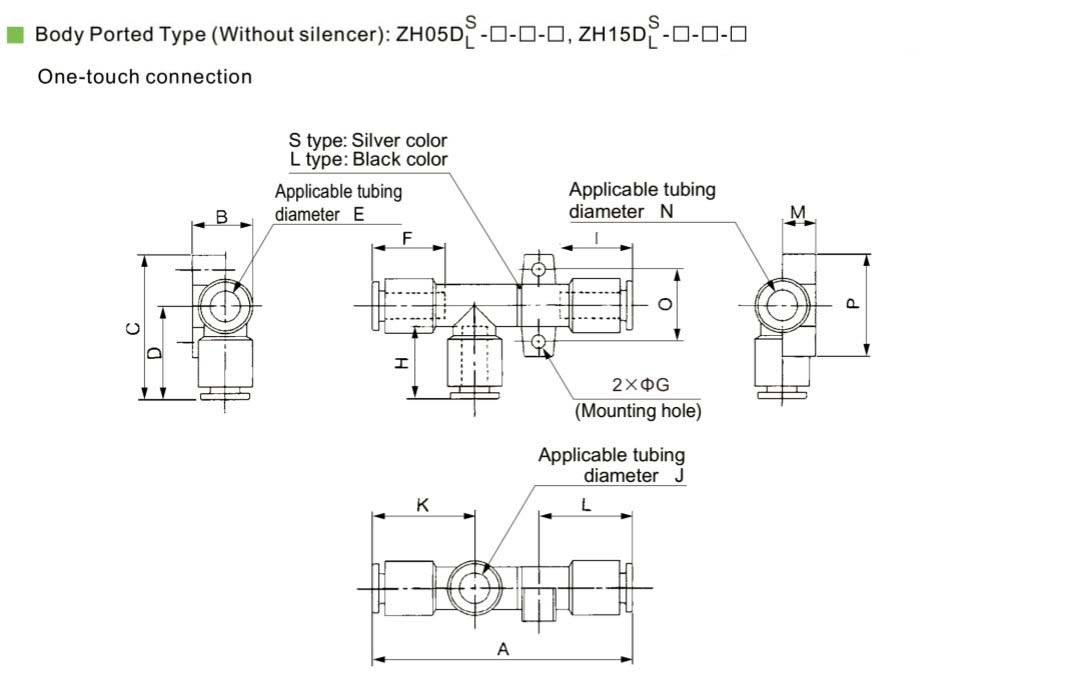

มิติหลัก

การออกแบบเครื่องกำเนิดไฟฟ้าเครื่องดูดฝุ่น ZH

แบบอย่าง	A	B	C	D	φe	F	φg	H	I	φJ	K	L	M	φn	O	P
ZH05DL-06-06-06	58.5	14.2	34	22	6	16.8	3.2	16.8	16.8	6	24	21	7.8	6	17	24
ZH05DS-06-06-06
ZH07DS-06-06-06	61											22
ZH07DL-06-06-06
ZH10DS-06-06-08	66	17.2	37	23	6	16.8	4.2	16.8	18.7	6	26	24.5	9.6	8	20	28
ZH10DL-06-06-08	70
ZH13DL-08-10-10	74.5	20	42.5	27.5	8	18.7	4.2	21.6	21.6	10	28	27	10.7	10	22	30
ZH13DS-08-10-10	79.5
ZH15DL-10-12-12	93.5	22.5	47	29.5	10	21.6	4.2	21.8	21.6	12	31.5	33	12	12	27	35
ZH15DS-10-12-12

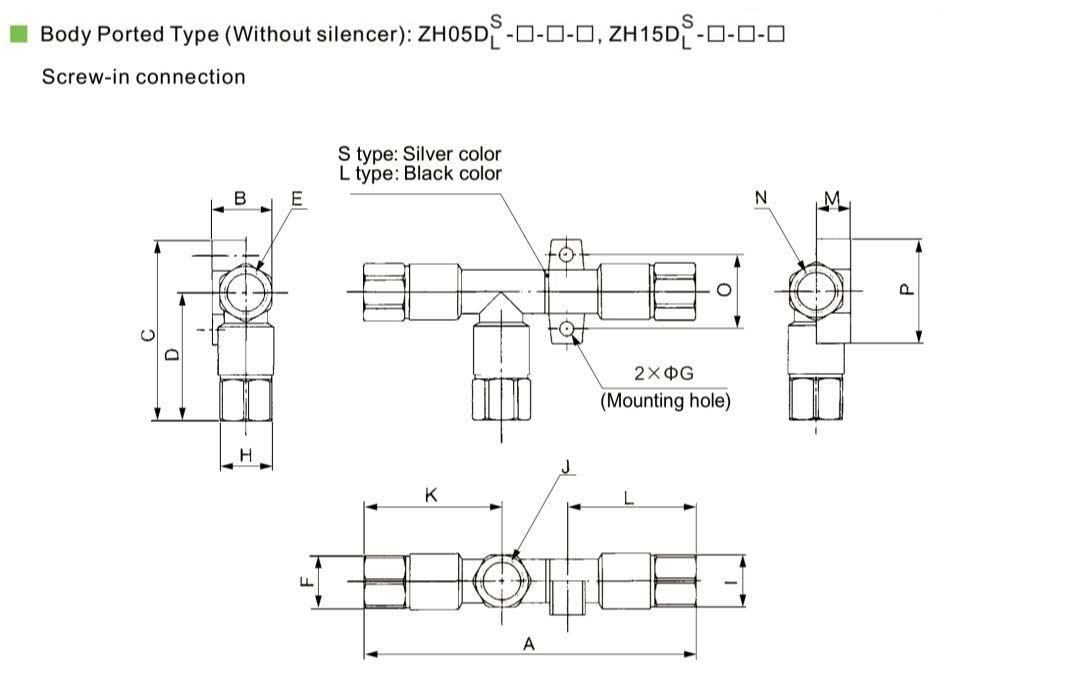

ZH 13D

แบบอย่าง	A	B	C	D	φe	F	φg	H	I	J	K	L	M	φn	O	P
ZH05DL-06-01-06	58.5	14.2	41.5	29.5	6	16.8	3.2	12	16.8	RC1/8	24	21	7.8	6	17	24
ZH05DS-06-01-06
ZH07DS-06-01-06	61											22
ZH07DL-06-01-06
ZH10DS-06-01-08	66	17.2	44.5	30.5	6	16.8	4.2	12	18.7	RC1/8	26	24.5	9.6	8	20	28
ZH10DL-06-01-08	70
ZH13DL-08-02-10	74.5	20	53.5	38.5	8	18.7	4.2	17	21.6	RC1/4	28	27	10.7	10	22	30
ZH13DS-08-02-10	79.5
ZH15DL-10-03-12	93.3	22.5	58.5	41	10	21.6	4.2	19	21.6	RC3/8	31.5	33	12	12	27	35
ZH15DS-10-03-12
ZH05DS-06-F01-06	58.5	14.2	41.5	29.5	6	16.8	3.2	12	16.8	G1/8	24	21	7.8	6	17	24
ZH05DL-06-F01-06
ZH07DS-06-F01-06	61											22
ZH07DL-06-F01-06
ZH10DL-06-F01-08	66	17.2	44.5	30.5	6	16.8	4.2	12	18.7	G1/8	26	24.5	9.6	8	20	28
ZH10DS-06-F01-08	70
ZH13DS-08-F02-10	74.5	20	54	39	8	18.7	4.2	17	21.6	G1/4	28	27	10.7	10	22	30
ZH13DL-08-F02-10	79.5
ZH15DL-10-F03-12	93.3	22.5	58.5	41	10	21.6	4.2	19	21.6	G3/8	31.5	32.8	12	12	27	35
ZH15DS-10-F03-12

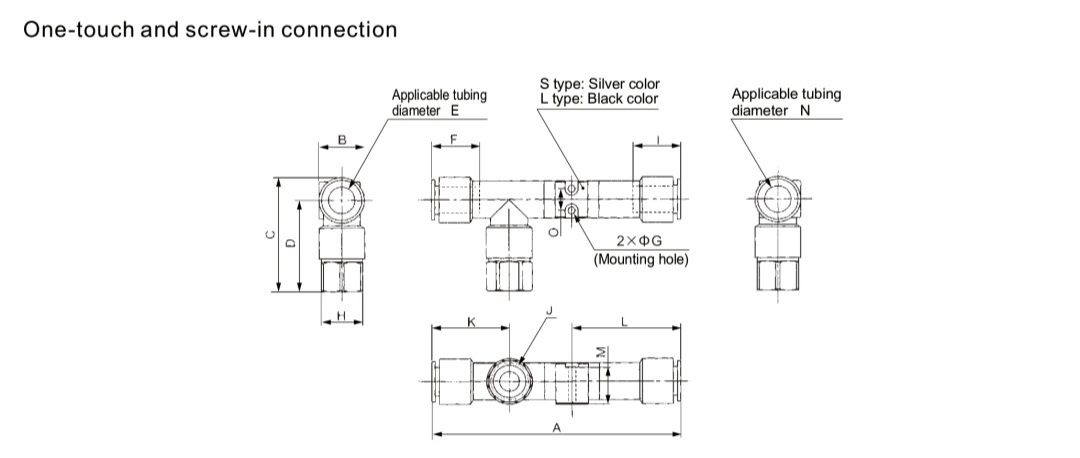

เครื่องดูดฝุ่น SMC

แบบอย่าง	A	B	C	D	E	F	φg	H	I	J	K	L	M	N	O	P
ZH05DL-01-01-01	73.5	14.2	41.5	29.5	RC1/8	12	3.2	12	12	RC1/8	31.5	28.5	7.8	RC1/8	17	24
ZH05DS-01-01-01
ZH07DS-01-01-01	76											29.5
ZH07DL-01-01-01
ZH10DS-01-01-01	81.8	17.2	44.5	30.5	RC1/8	12	4.2	12	14	RC1/8	33.5	32.8	9.6	RC1/8	20	28
ZH10DL-01-01-01	85.8
ZH13DL-01-02-02	93.8	20	53.5	38.5	RC1/8	14	4.2	17	17	RC1/4	36.3	38	10.7	RC1/4	22	30
ZH13DS-01-02-02	98.8
ZH15DL-02-03-03	116.5	22.5	58.5	41	RC1/4	17	4.2	19	19	RC3/8	43	44.5	12	RC3/8	27	35
ZH15DS-02-03-03
ZH05DS-F01-F01-F01	73.5	14.2	41.5	29.5	G1/8	12	3.2	12	12	G1/8	31.5	28.5	7.8	G1/8	17	24
ZH05DL-F01-F01-F01
ZH07DS-F01-F01-F01	76											29.5
ZH07DL-F01-F01-F01
ZH10DL-F01-F01-F01	81.8	17.2	44.5	30.5	G1/8	12	4.2	12	14	G1/8	33.5	32.8	9.6	G1/8	20	28
ZH10DS-F01-F01-F01	85.8
ZH13DS-F01-F02-F02	94.3	20	54	39	G1/8	14	4.2	17	17	G1/4	36.3	38.5	10.7	G1/4	22	30
ZH13DL-F01-F02-F02	99.3
ZH15DL-F02-F03-F03	116.5	22.5	58.5	41	G1/4	17	4.2	19	19	G3/8	43	44.5	12	G3/8	27	35
ZH15DS-F02-F03-F03

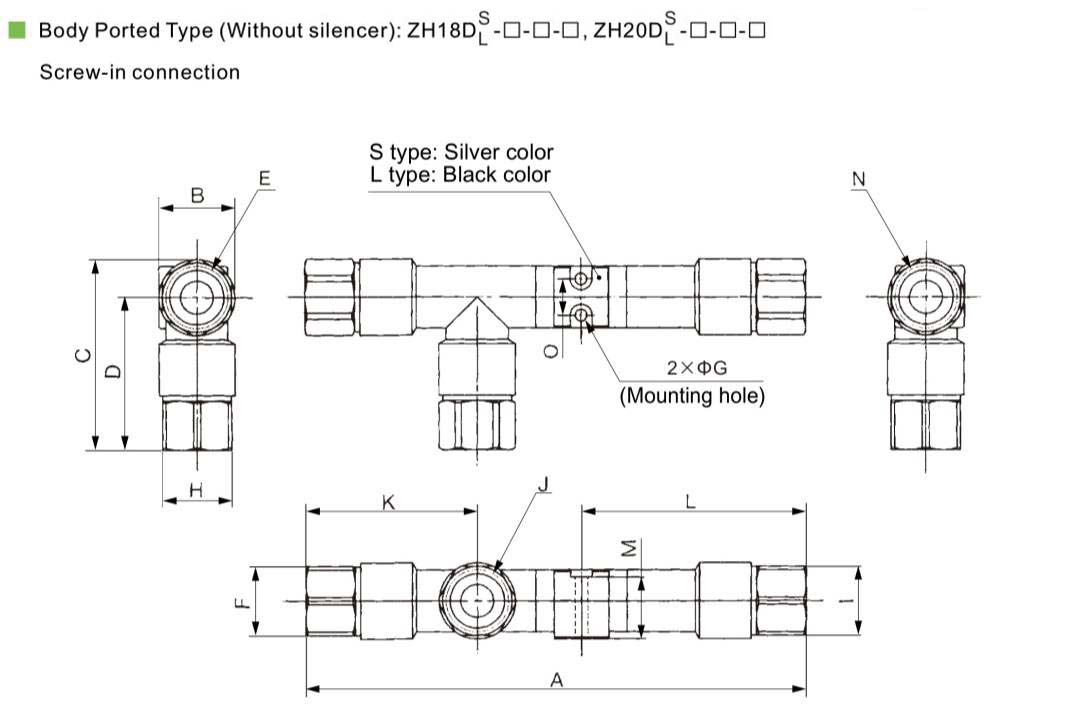

เครื่องดูดฝุ่น SMC

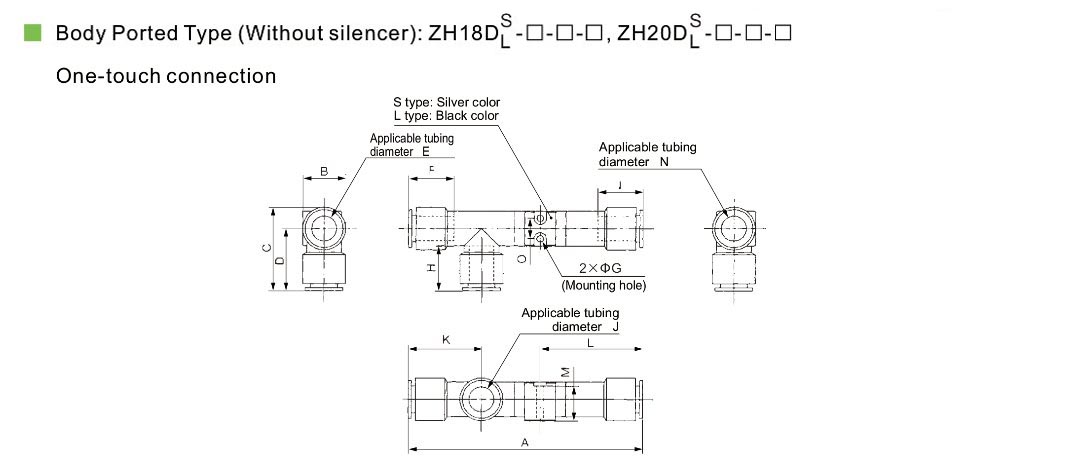

แบบอย่าง	A	B	C	D	φe	F	φg	H	I	φJ	K	L	M	φn	O
ZH18DL-12-12-12	114	21	41	30.5	φ12	21.8	φ3.5	21.8	21.8	φ12	35.5	50	17	φ12	10
ZH18DS-12-12-12
ZH20DS-12-16-16	124.6	26.8	46	35.5	φ12	21.8	φ3.5	24.2	24.2	φ16	38.5	54.3	22	φ16	12
ZH20DL-12-16-16

เครื่องดูดฝุ่นแบบอินไลน์

แบบอย่าง	A	B	C	D	φe	F	φg	H	I	J	K	L	M	φn	O
ZH18DL-12-03-12	114	21	52.5	42	φ12	21.8	φ3.5	19	21.8	RC3/8	35.5	50	17	φ12	10
ZH18DS-12-03-12
ZH20DS-12-04-16	124.6	26.8	61	50.5	φ12	21.8	φ3.5	24	24.2	RC1/2	38.5	54.3	22	φ16	12
ZH20DL-12-04-16
ZH18DS-12-F03-12	114	21	52.5	42	φ12	21.8	φ3.5	19	21.8	G3/8	35.5	50	17	φ12	10
ZH18DL-12-F03-12
ZH20DS-12-F04-16	124.6	26.8	61	50.5	φ12	21.8	φ3.5	24	24.2	RC1/2	38.5	54.3	22	φ16	12
ZH20DL-12-F04-16

เครื่องดูดฝุ่นด้วยลม

แบบอย่าง	A	B	C	D	E	F	φg	H	I	J	K	L	M	N	O
ZH18DL-03-03-03	137	21	52.5	42	RC3/8	19	φ3.5	19	19	RC3/8	47	61.5	17	RC3/8	10
ZH18DS-03-03-03
ZH20DL-03-04-04	151.1	26.8	61	50.5	RC3/8	19	φ3.5	24	24	RC1/2	50	69.3	22	RC1/2	12
ZH20DS-03-04-04
ZH18DS-F03-F03-F03	137	21	52.5	42	G3/8	19	φ3.5	19	19	G3/8	47	61.5	17	G3/8	10
ZH18DL-F03-F03-F03
ZH20DS-F03-F04-F04	151.1	26.8	61	50.5	G3/8	19	φ3.5	24	24	G1/2	50	69.3	22	G1/2	12
ZH20DL-F03-F04-F04
