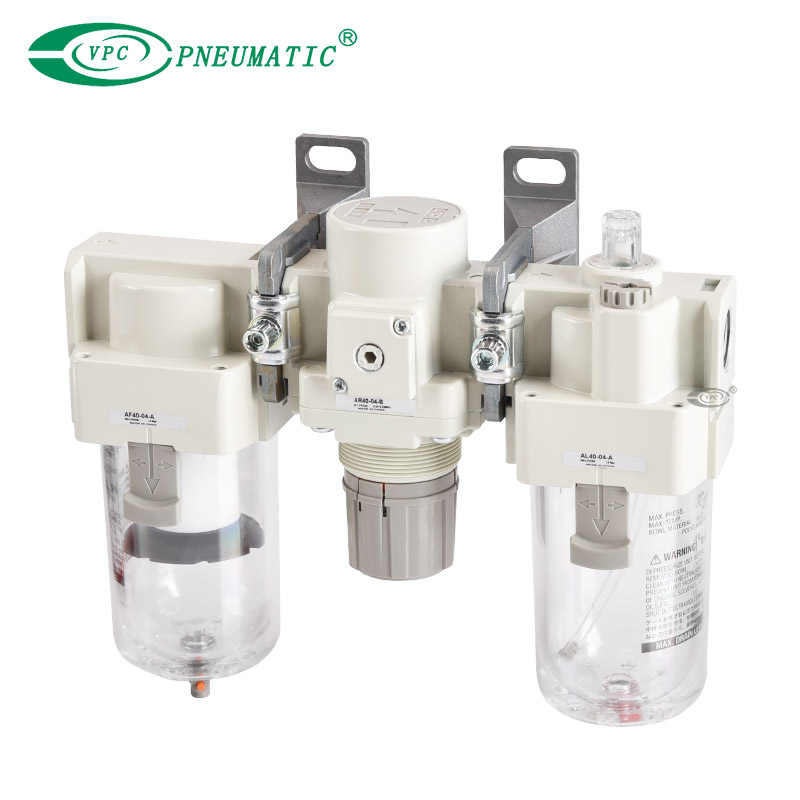

AC40-04-D
VPC Pneumatic
สื่อการทำงาน: | |
---|---|
คะแนนการกรองที่กำหนด: | |
อุณหภูมิในการทำงาน: | |
พิสูจน์แรงดัน: | |
สูงสุดแรงดันใช้งาน: | |
สถานะห้องว่าง: | |
รายละเอียดสินค้า
คุณสมบัติส่วนใหญ่ของ AC-A และ AC-B ได้รวมอยู่ในตัวป้องกันโถแบบโปร่งใสของ AC-D เพื่อให้มองเห็นได้ชัดเจนมาตรวัดแบบฝังและสวิตช์ความดันลดพื้นที่การบำรุงรักษาและเปลี่ยนองค์ประกอบในตัวกรอง AF-D ซีรีส์ได้ง่ายขึ้น
1. การออกแบบโมดูลาร์ด้วยรูปแบบตัวเครื่องที่สม่ำเสมอติดตั้งแทนกันได้กับผลิตภัณฑ์ที่มีอยู่
2. ช่วงขยายของอะแดปเตอร์ท่อ อินเทอร์เฟซ และสวิตช์ความดันแบบโมดูลาร์
3. เปลี่ยนชิ้นส่วนได้ง่ายธาตุและขันเป็นชิ้นเดียวกันการเปลี่ยนสามารถทำได้ด้วยตนเอง
4. ตัวควบคุมการประหยัดพลังงานแรงดันตก: สูงสุดการปรับปรุง 50%
5. ลดพื้นที่การบำรุงรักษา: สูงสุดลด 46%
6. มีเธรด Rc, NPT หรือ G
ตัวอย่างการสั่งซื้อ:
ตัวเลือก/กึ่งมาตรฐาน: เลือกอย่างใดอย่างหนึ่งสำหรับ a ถึง j.
สัญลักษณ์ตัวเลือก/กึ่งมาตรฐาน: เมื่อต้องการข้อกำหนดมากกว่าหนึ่งรายการ ให้ระบุใน ลำดับตัวอักษรและตัวเลข
แบบอย่าง: AC30-F03DE1-16NR-ด
*1) คู่มือการระบายน้ำคือ NPT1/8 (ใช้ได้กับ AC20-D) และ NPT1/4 (ใช้ได้กับ AC30-D ถึง AC60-D)พอร์ตระบายน้ำอัตโนมัติมาพร้อมกับ Φ3/8' ข้อต่อฟิตติ้งสัมผัสเดียว (ใช้ได้กับ AC30-D ถึง AC60-D)
*2) คู่มือการระบายน้ำคือ G1/8 (ใช้ได้กับ AC20-D) และ G1/4 (ใช้ได้กับ AC30-D ถึง AC60-D)
*3) เมื่อไม่ใช้แรงดัน คอนเดนเสทที่ไม่ได้เริ่มกลไกการระบายน้ำทิ้งอัตโนมัติจะถูกทิ้งไว้ในโถปล่อยคอนเดนเสทที่ตกค้าง ขอแนะนำก่อนสิ้นสุดการดำเนินการสำหรับวัน
*4) หากคอมเพรสเซอร์มีขนาดเล็ก [0.75 กิโลวัตต์ ปริมาณการระบายน้อยกว่า 100 ลิตร/นาที (ANR)] อาจเกิดการรั่วไหลของอากาศจากหัวระบายระหว่าง เริ่มดำเนินการแนะนำให้ใช้ประเภท NC
*5) เมื่อติดตั้งเกจวัดแรงดัน เกจวัดแรงดัน 1.0 MPa จะติดตั้งสำหรับรุ่นมาตรฐาน (0.85 MPa)เกจวัดแรงดัน 0.4 MPa สำหรับประเภท 0.2 MPa
*6) สามารถตั้งค่าความดันให้สูงกว่าค่าความดันที่ระบุได้ในบางกรณี แต่ให้ใช้ความดันภายในช่วงข้อมูลจำเพาะ.
*7) มีตัวป้องกันชามเป็นอุปกรณ์มาตรฐาน (โพลีคาร์บอเนต)
*8) มีตัวป้องกันชามเป็นอุปกรณ์มาตรฐาน (ไนลอน)
*9) ไม่สามารถใช้ร่วมกันระหว่างท่อระบายน้ำอัตโนมัติแบบลูกลอย C และ D
*10) ไม่มีฟังก์ชันวาล์ว
*11) ไม่สามารถใช้ชามโลหะ 2 และ 8 ร่วมกันได้
*12) เมื่อเลือกด้วย W: ช่องระบายน้ำของตัวกรองอากาศ หัวระบายน้ำของน้ำมันหล่อลื่นจะมีข้อต่อแบบหนาม
*13) สำหรับประเภทเกลียวท่อ: NPT ไม่สามารถใช้กับ M: เกจวัดแรงดันแบบกลม (มีโซนสี)มีให้ตามคำขอพิเศษจะมีการติดตั้งสวิตช์ความดันแบบดิจิตอล ด้วยฟังก์ชั่นการเลือกหน่วย โดยตั้งค่าเป็น psi ในขั้นต้น
*14) สำหรับตัวเลือก: E1, E2, E3, E4
*15) : สำหรับประเภทเกลียวไปป์: NPT เท่านั้น
*16) △: เลือกด้วยตัวเลือก: E1, E2, E3, E4
ข้อมูลจำเพาะของผลิตภัณฑ์
แบบอย่าง | เอซี20-ดี | AC30-D | AC40-D | AC40-06-D | เอซี50-ดี | AC60-D | |
AFD20-อ | AFD30-A | เอเอฟดี40-ดี | AC40-06-D | AFD40-06-อ | |||
ขนาดพอร์ต | 1/8, 1/4 | 1/4, 3/8 | 1/4, 3/8, 1/2 | 3/4 | |||
สื่อการทำงาน | อากาศบริสุทธิ์ | ||||||
อุณหภูมิในการทำงาน | -5 ถึง 60°C (ไม่มีการแช่แข็ง) | ||||||
พิสูจน์แรงดัน | 1.5 เมกะปาสคาล | ||||||
สูงสุดความกดดันจากการทำงาน | 1.0 เมกะปาสคาล | ||||||
นาที.ความกดดันจากการทำงาน | 0.05Mpa | ||||||
คะแนนการกรองที่กำหนด | AFM20-A ถึง AFM40-06-A | 0.3 µm (ขนาดอนุภาคที่ผ่านการกรอง 99.9%) | |||||
AFD20-A ถึง AFD40-06-A | 0.01 µm (ขนาดอนุภาคที่ผ่านการกรอง 99.9%) | ||||||
ความเข้มข้นของละอองน้ำมันด้านทางออก | AFM20-A ถึง AFM40-06-A | สูงสุด 1.0 มก./ลบ.ม. (ANR) (≈0.8 ppm)*2, *3) | |||||
AFD20-A ถึง AFD40-06-A | สูงสุด0.1 มก./ลบ.ม. (ANR) (ก่อนน้ำมันอิ่มตัว 0.01 มก./ลบ.ม. (ANR) หรือน้อยกว่า ≈ 0.008 ppm)*2, *3) | ||||||
จัดอันดับกระแส*1) [ลิตร/นาที(ANR)] | AFM20-A ถึง AFM40-06-A | 200 | 450 | 1100 | |||
AFD20-A ถึง AFD40-06-A | 120 | 240 | 600 | ||||
ความจุท่อระบายน้ำ (ซม.) | 8 | 25 | 45 | ||||
วัสดุชาม | โพลีคาร์บอเนต | ||||||
ยามชาม | กึ่งมาตรฐาน (เหล็กกล้า) | มาตรฐาน (โพลีคาร์บอเนต) |
*1) เงื่อนไข: แรงดันขาเข้า 0.7 MPa;การไหลที่กำหนดจะแตกต่างกันไปขึ้นอยู่กับแรงดันขาเข้า รักษาการไหลของอากาศให้อยู่ภายในอัตราการไหลที่กำหนดเพื่อป้องกันไม่ให้น้ำมันหล่อลื่นไหลออกไปยังด้านทางออก
*2) เมื่อความเข้มข้นของการปล่อยละอองน้ำมันคอมเพรสเซอร์อยู่ที่ 30 มก./ม³ (เอเอ็นอาร์).
*3) ซีลชามและโอริงอื่น ๆ ได้รับการหล่อลื่นเล็กน้อย
ข้อกำหนดเพิ่มเติม | แบบอย่าง | ||||
AFM20-อ | AFM30-อ | AFD40-อ | AFD40-06-อ | ||
AFD20-อ | AFD30-A | AFD40-อ | AFD40-06-อ | ||
การประกอบตัวยึด | AF22P-050AS | AF32P-050AS | AF42P-050AS | AF42P-070AS | |
ท่อระบายน้ำอัตโนมัติแบบลูกลอย | เอ็น.ซี | AD27-อ | AD37-อ | AD47-อ | |
เลขที่ | - | AD38-อ | AD48-อ |
*1) การประกอบตัวยึดและสกรูยึด 2 ตัว
*2) แรงดันใช้งานขั้นต่ำ: ประเภท NO–0.1 MPa;ประเภท NC–0.1 MPa (AD27-A) และ 0.15 MPa (AD37-A/AD47-A) โปรดปรึกษากับ VPC แยกต่างหากสำหรับข้อกำหนดการแสดงผลหน่วย psi และ° F
*3) โปรดปรึกษากับ VPC สำหรับรายละเอียดเกี่ยวกับท่อระบายน้ำให้พอดีกับขนาดพอร์ต NPT หรือ G
มิติข้อมูลหลัก
