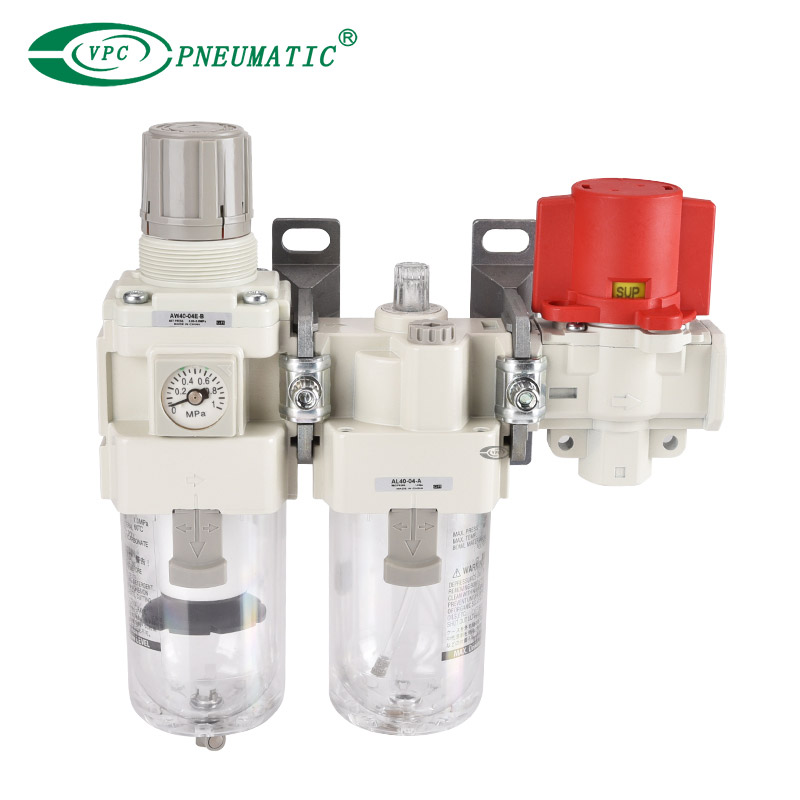

AC40A-04E-VD
VPC Pneumatic
สื่อการทำงาน: | |
---|---|
คะแนนการกรองที่กำหนด: | |
อุณหภูมิในการทำงาน: | |
พิสูจน์แรงดัน: | |
สูงสุดแรงดันใช้งาน: | |
สถานะห้องว่าง: | |
รายละเอียดสินค้า
คุณสมบัติส่วนใหญ่ของ AC-A และ AC-B ได้รวมอยู่ในส่วนหุ้มโถแบบใสของ AC-D เพื่อให้มองเห็นได้ชัดเจนมาตรวัดแบบฝังและสวิตช์ความดันลดพื้นที่ในการบำรุงรักษาและเปลี่ยนชิ้นส่วนได้ง่ายขึ้นสำหรับฟิลเตอร์ AF-D ซีรีส์
1. การออกแบบโมดูลาร์ด้วยรูปแบบตัวเครื่องที่สม่ำเสมอติดตั้งแทนกันได้กับผลิตภัณฑ์ที่มีอยู่
2. ช่วงขยายของอะแดปเตอร์ท่อ อินเทอร์เฟซ และสวิตช์ความดันแบบโมดูลาร์
3. เปลี่ยนชิ้นส่วนได้ง่ายธาตุและขันเป็นชิ้นเดียวกันการเปลี่ยนสามารถทำได้ด้วยตนเอง
4. ตัวควบคุมการประหยัดพลังงานแรงดันตก: สูงสุดการปรับปรุง 50%
5. ลดพื้นที่การบำรุงรักษา: สูงสุดลด 46%
6. มีเธรด Rc, NPT หรือ G

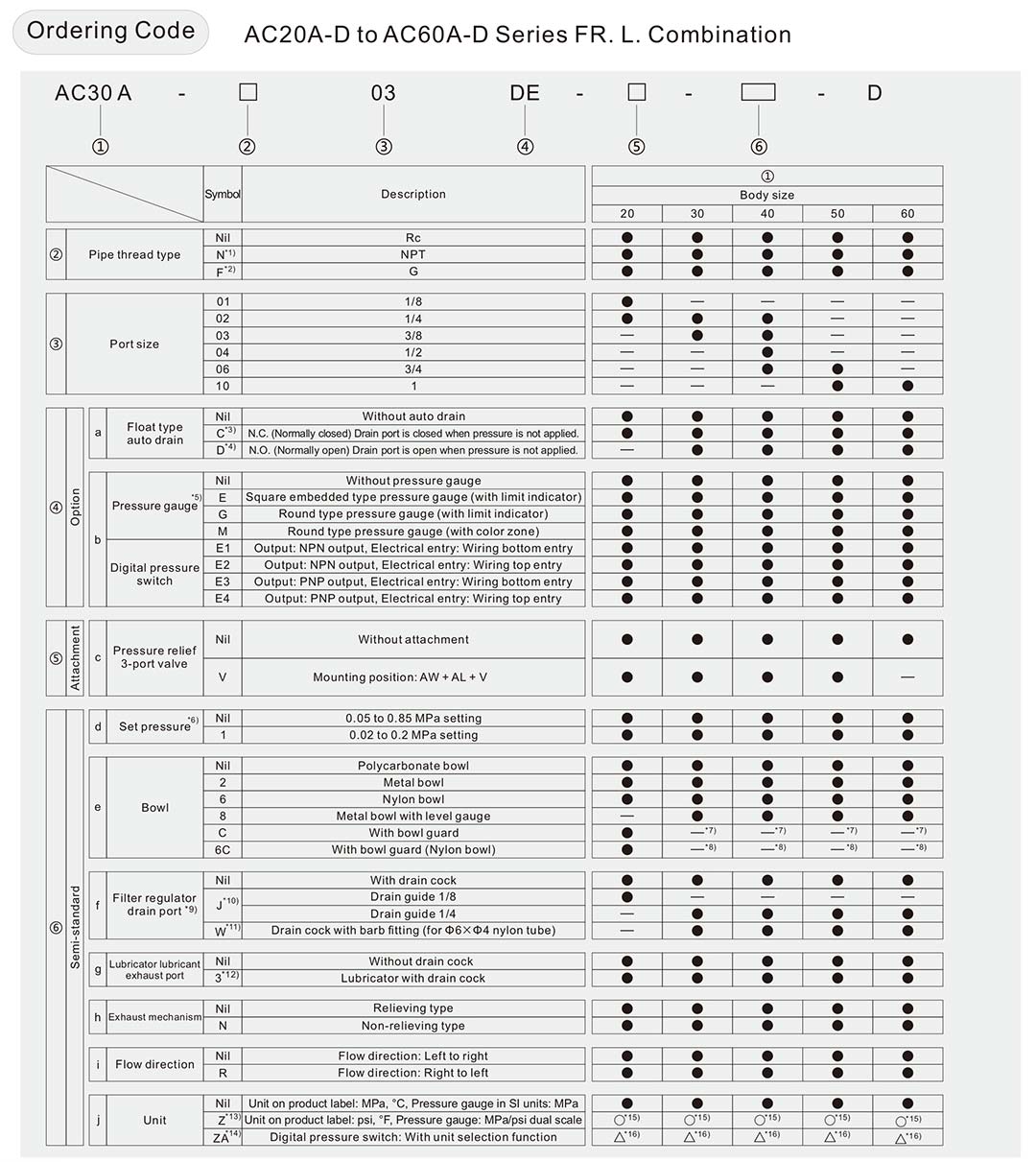

ตัวอย่างการสั่งซื้อ:
ตัวเลือก/กึ่งมาตรฐาน: เลือกอย่างใดอย่างหนึ่งสำหรับ a ถึง j.
สัญลักษณ์ตัวเลือก/กึ่งมาตรฐาน: เมื่อต้องการข้อกำหนดมากกว่าหนึ่งรายการ ให้ระบุใน ลำดับตัวอักษรและตัวเลข
แบบอย่าง: AC30A-F03DE1-16NR-ด
*1) คู่มือการระบายคือ NPT1/8 (ใช้ได้กับ AC20A-D) และ NPT1/4 (ใช้ได้กับ AC30A-D ถึง AC60A-D)พอร์ตระบายน้ำอัตโนมัติมาพร้อมกับ Φ3/8' ข้อต่อฟิตติ้งแบบแตะครั้งเดียว (ใช้ได้กับ AC30A-D ถึง AC60A-D)
*2) คู่มือการระบายคือ G1/8 (ใช้ได้กับ AC20A-D) และ G1/4 (ใช้ได้กับ AC30A-D ถึง AC60A-D)
*3) เมื่อไม่ใช้แรงดัน คอนเดนเสทที่ไม่ได้เริ่มกลไกการระบายน้ำทิ้งอัตโนมัติจะถูกทิ้งไว้ในโถปล่อยคอนเดนเสทที่ตกค้าง ขอแนะนำก่อนสิ้นสุดการดำเนินการสำหรับวัน
*4) หากคอมเพรสเซอร์มีขนาดเล็ก [0.75 กิโลวัตต์ ปริมาณการระบายน้อยกว่า 100 ลิตร/นาที (ANR)] อาจเกิดการรั่วไหลของอากาศจากหัวระบายระหว่าง เริ่มดำเนินการแนะนำให้ใช้ประเภท NC
*5) เมื่อติดตั้งเกจวัดความดัน เกจวัดความดัน 1.0 MPa จะติดตั้งสำหรับรุ่นมาตรฐาน (0.85 MPa)เกจวัดแรงดัน 0.4 MPa สำหรับประเภท 0.2 MPa
*6) สามารถตั้งค่าความดันให้สูงกว่าค่าความดันที่ระบุได้ในบางกรณี แต่ให้ใช้ความดันภายในช่วงข้อมูลจำเพาะ
*7) มีตัวป้องกันชามเป็นอุปกรณ์มาตรฐาน (โพลีคาร์บอเนต)
*8) มีตัวป้องกันชามเป็นอุปกรณ์มาตรฐาน (ไนลอน)
*9) ไม่สามารถใช้ร่วมกันระหว่างท่อระบายน้ำอัตโนมัติแบบลูกลอย C และ D
*10) ไม่มีฟังก์ชันวาล์ว
*11) ไม่สามารถใช้ชามโลหะ 2 และ 8 ร่วมกันได้
*12) เมื่อเลือกด้วย W: พอร์ตเดรนเร็กกูเลเตอร์ตัวกรอง หัวเดรนของน้ำมันหล่อลื่นจะมีข้อต่อแบบหนาม
*13) สำหรับประเภทเกลียวท่อ: NPT
ไม่สามารถใช้กับ M: เกจวัดแรงดันแบบกลม (มีโซนสี)มีให้ตามคำขอพิเศษสวิตช์ความดันแบบดิจิตอลจะติดตั้ง ด้วยฟังก์ชั่นการเลือกหน่วย โดยตั้งค่าเป็น psi ในขั้นต้น
*14) สำหรับตัวเลือก: E1, E2, E3, E4
*15) : สำหรับประเภทเกลียวไปป์: NPT เท่านั้น
*16) △: เลือกด้วยตัวเลือก: E1, E2, E3, E4
ข้อมูลจำเพาะของผลิตภัณฑ์
แบบอย่าง | AC20A-D | AC30A-D | AC40A-D | AC40A-06-D | AC50A-D | AC60A-D | |
ส่วนประกอบ | ตัวควบคุมตัวกรอง[AW] | AW20-D | AW30-D | AW40-D | AW40-06-D | AW50-D | AW60-D |
น้ำมันหล่อลื่น[AL] | AL20-D | AL30-D | AL40-D | AL40-06-D | AL50-D | AL60-D | |
ขนาดพอร์ต | 1/8, 1/4 | 1/4, 3/8 | 1/4, 3/8, 1/2 | 3/4 | 3/4, 1 | 1 | |
ขนาดพอร์ทเกจวัดแรงดัน *1) [AW] | 1/8 | ||||||
สื่อการทำงาน | อากาศบริสุทธิ์ | ||||||
อุณหภูมิในการทำงาน*2) | -5 ถึง 60°C (ไม่มีการแช่แข็ง) | ||||||
พิสูจน์แรงดัน | 1.5 เมกะปาสคาล | ||||||
สูงสุดแรงดันใช้งาน | 1.0 เมกะปาสคาล | ||||||
ท่อระบายน้ำอัตโนมัติขั้นต่ำ แรงดันใช้งาน | เอ็นซี [AW] | 0.1MPa | 0.15MPa | ||||
ไม่ [AW] | — | 0.1MPa | |||||
ตั้งค่าช่วงแรงดัน [AW] | 0.05 ถึง 0.85Mpa | ||||||
อัตราการกรองที่กำหนด [AW] | 5 ไมครอน | ||||||
ระดับความบริสุทธิ์ของอากาศอัด*3) | ISO 8573-1:2010 [ 6 : 4 : - ]*4) | ||||||
ความสามารถในการระบายน้ำ [AW] | 8 ซม. ³ | 25 ซม.³ | 45 ซม.³ | ||||
นาที.อัตราการไหลของน้ำหยด*5) [อัล] | 15 ลิตร/นาที (ANR) | ขนาดพอร์ต 1/4: 30 ลิตร/นาที (ANR) ขนาดพอร์ต 3/8: 40 ลิตร/นาที (ANR) | ขนาดพอร์ต 1/4: 30 ลิตร/นาที (ANR) ขนาดพอร์ต 3/8: 40 ลิตร/นาที (ANR) ขนาดพอร์ต 1/2: 50 ลิตร/นาที (ANR) | 50 ลิตร/นาที (ANR) | 190 ลิตร/นาที (ANR) | 220 ลิตร/นาที (ANR) | |
ความจุน้ำมัน [AL] | 25 ซม.³ | 55 ซม.³ | 135 ซม.³ | ||||
น้ำมันหล่อลื่นที่แนะนำ [AL] | น้ำมันเทอร์ไบน์คลาส 1 (ISO VG32) | ||||||
วัสดุชาม [AW/AL] | โพลีคาร์บอเนต | ||||||
การ์ดชาม [AF/AL] | กึ่งมาตรฐาน (เหล็กกล้า) | มาตรฐาน (โพลีคาร์บอเนต) | |||||
การก่อสร้าง [AW] | ชนิดบรรเทา |
*1) ไม่มีเธรดการเชื่อมต่อเกจวัดแรงดันสำหรับยูนิต FRL ที่มีเกจวัดแรงดันแบบฝังตัวแบบสี่เหลี่ยมหรือสวิตช์แรงดันแบบดิจิตอล
*2) -5 ถึง 50°C สำหรับผลิตภัณฑ์ที่มีสวิตช์ความดันแบบดิจิตอล
*3) ระดับความบริสุทธิ์ของอากาศอัดระบุตามมาตรฐาน ISO 8573-1:2010 อากาศอัด – ส่วนที่ 1: สารปนเปื้อนและระดับความบริสุทธิ์
*4) ระดับคุณภาพอากาศอัดทางด้านขาเข้าคือ [ 7 : 4 : 4 ]
*5) อัตราการไหลคือ 5 หยดหรือมากกว่า/นาที ภายใต้เงื่อนไขต่อไปนี้: แรงดันขาเข้า 0.5 MPa;น้ำมันเทอร์ไบน์คลาส 1 (ISO VG32);อุณหภูมิที่ 20°C; วาล์วปรับน้ำมันเปิดเต็มที่ สำหรับวงจรที่เปิดและปิดซ้ำๆ ที่ด้านเต้าเสียบ ให้ปรับเพื่อให้ปริมาณการใช้อากาศเฉลี่ยต่อนาทีกลายเป็น อัตราการไหลของน้ำหยดขั้นต่ำหรือมากกว่า

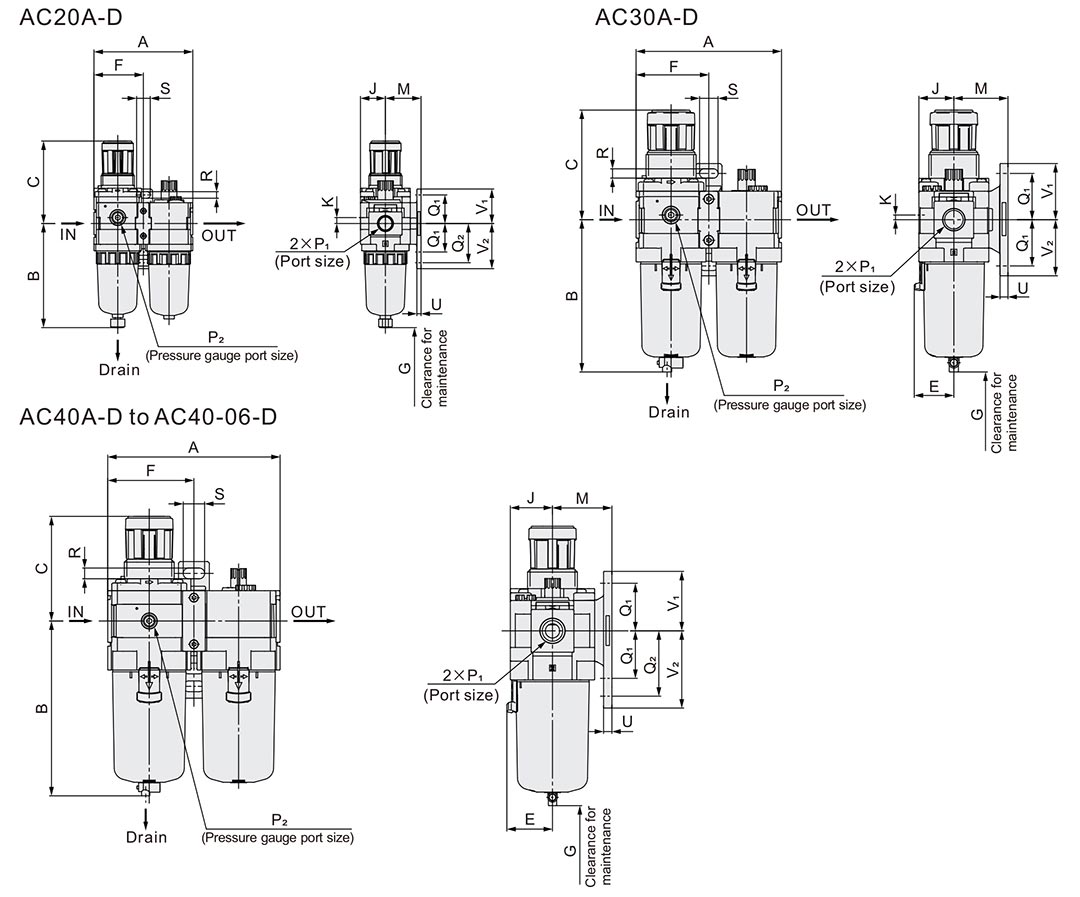

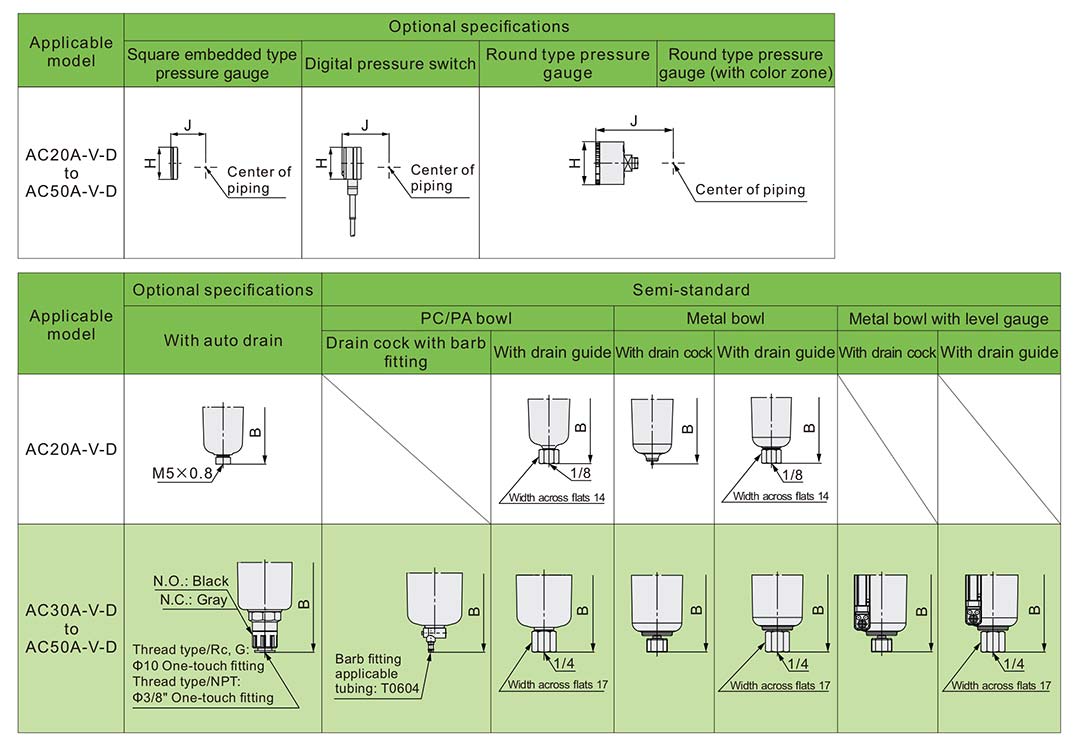

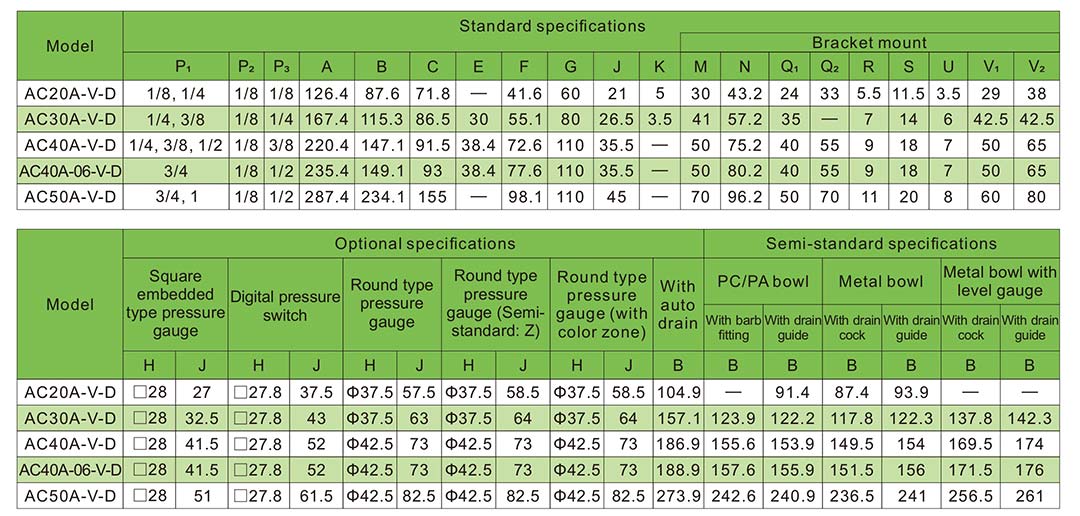

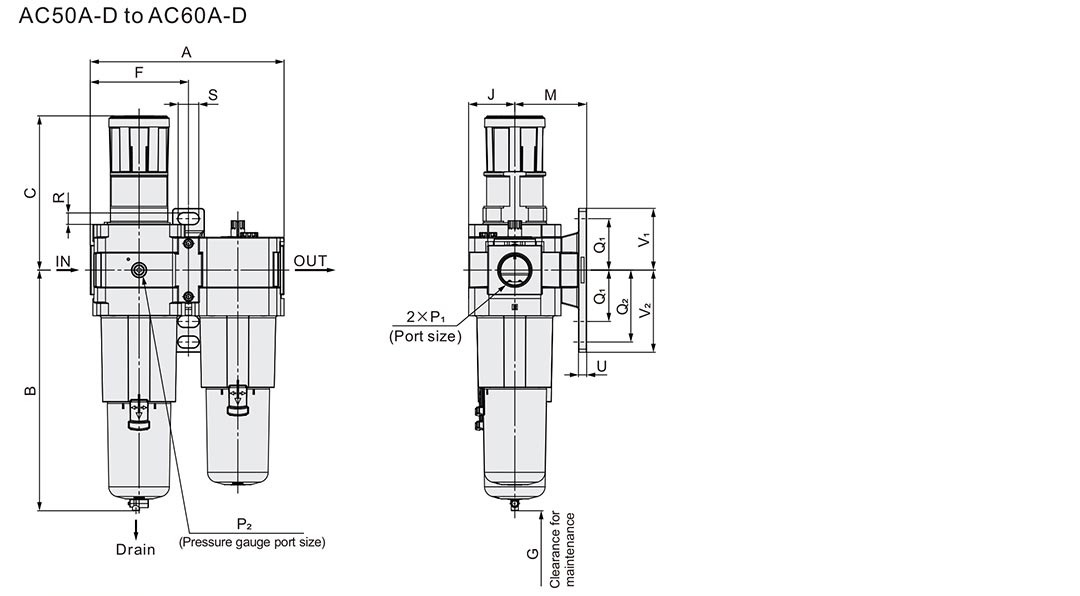

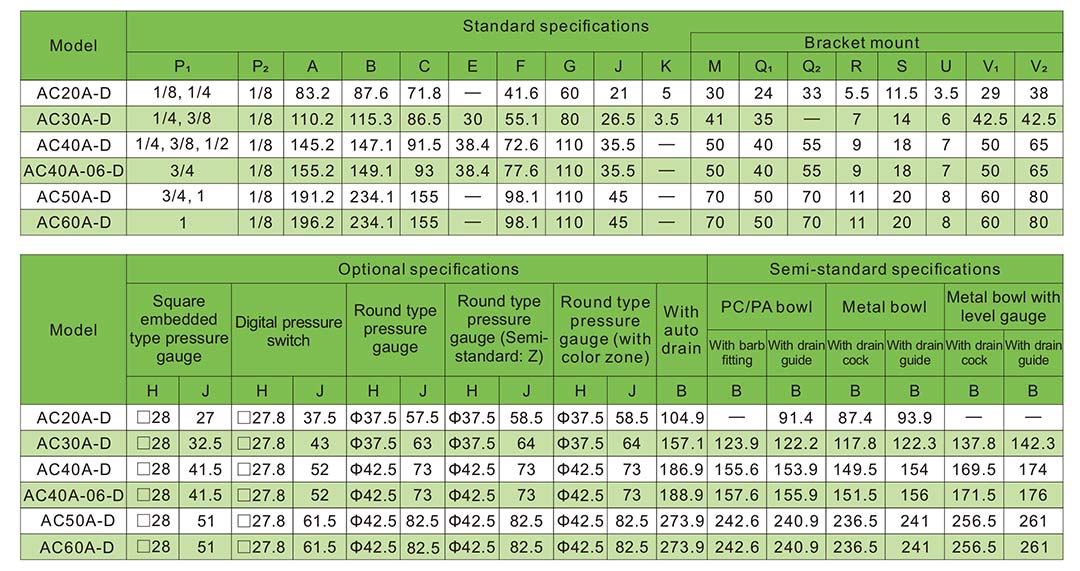

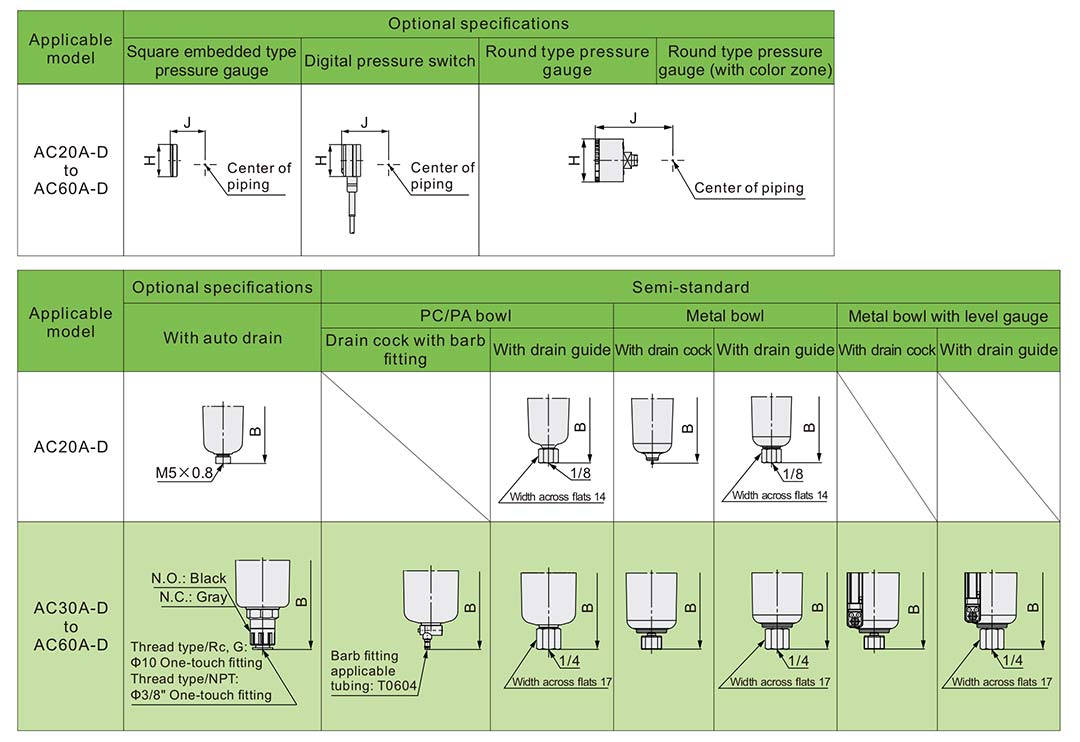

มิติข้อมูลหลัก

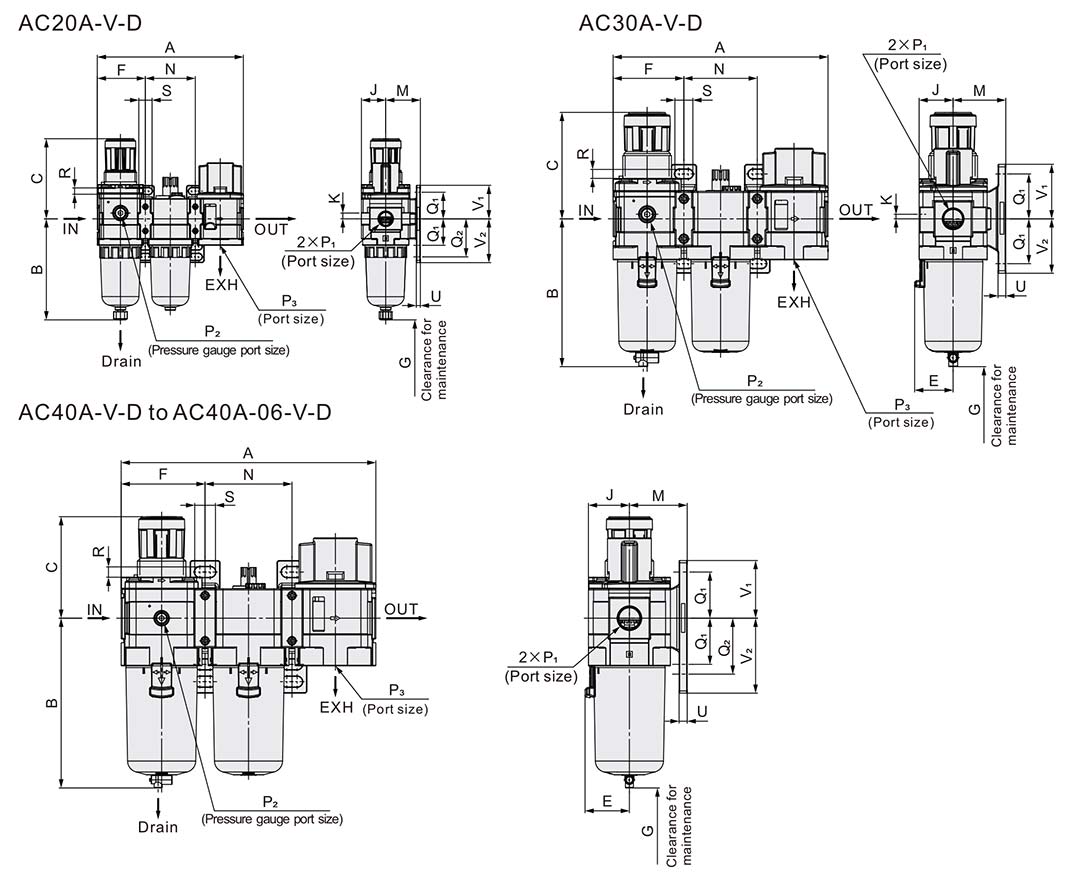

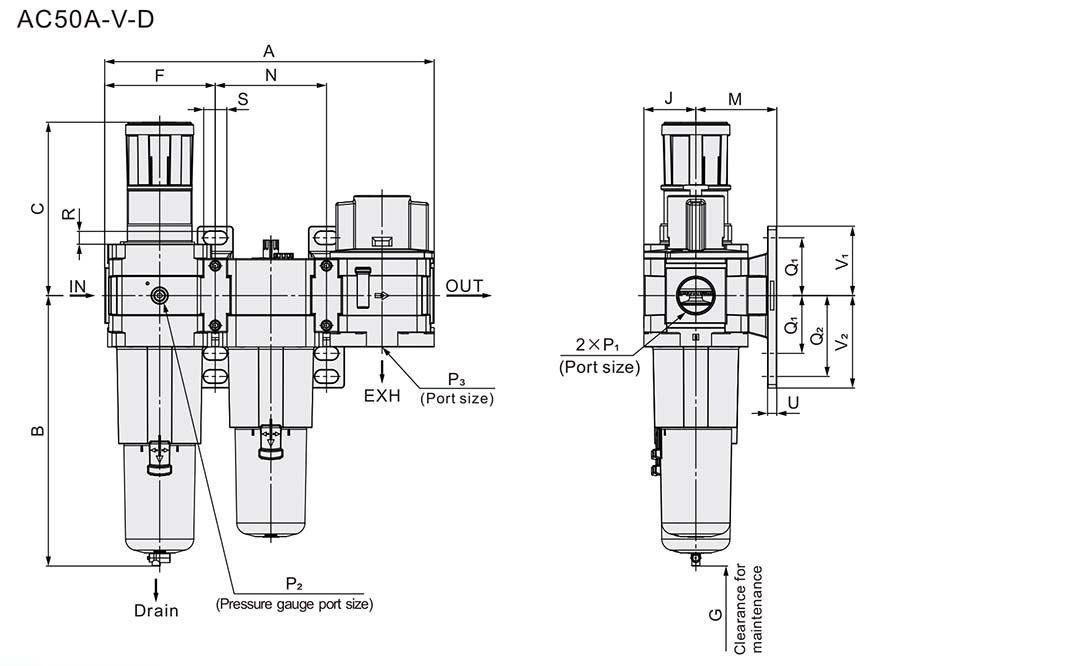

พร้อม วาล์วระบายแรงดัน 3 พอร์ต (V)
