| วัสดุร่างกาย： | |
|---|---|
| เวลาตอบสนอง： | |
| แม็กซ์ความถี่ในการทำงาน： | |
| ชั้นเรียนป้องกัน： | |
| การรับประกันคุณภาพ： | |
| แรงดันไฟฟ้ามาตรฐาน： | |

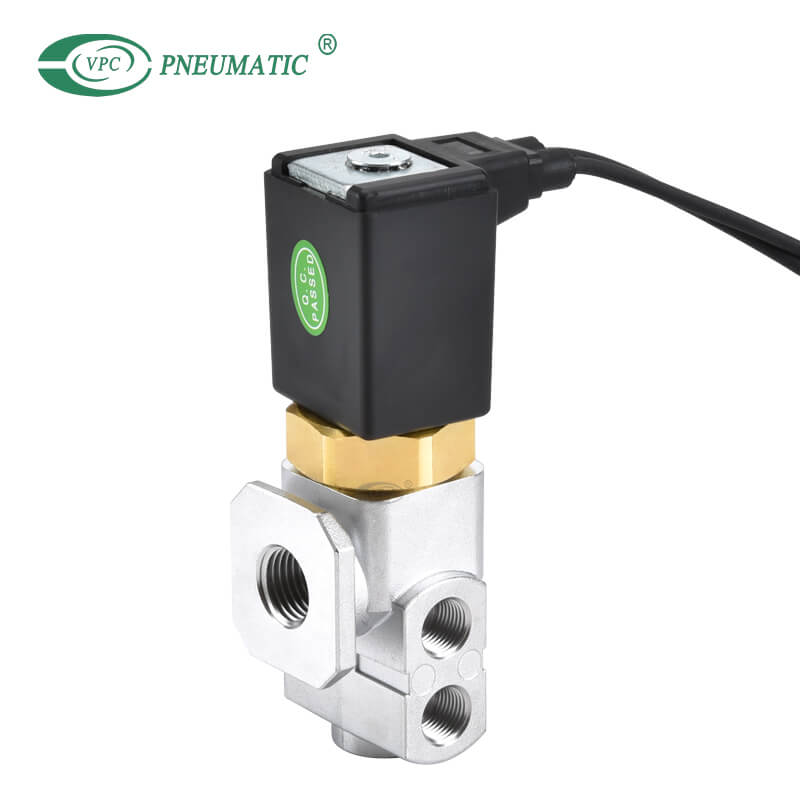

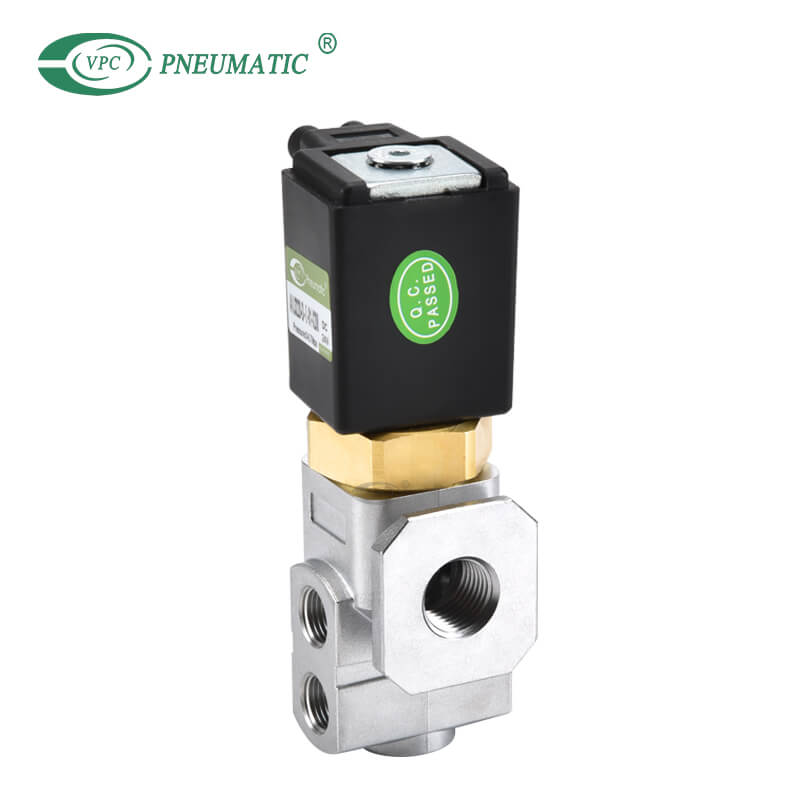

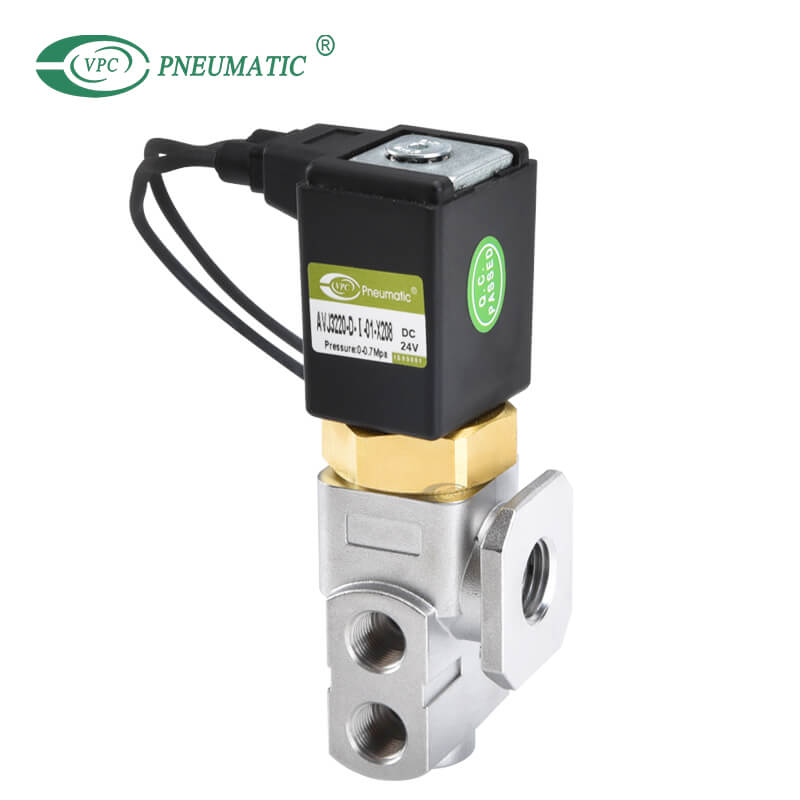

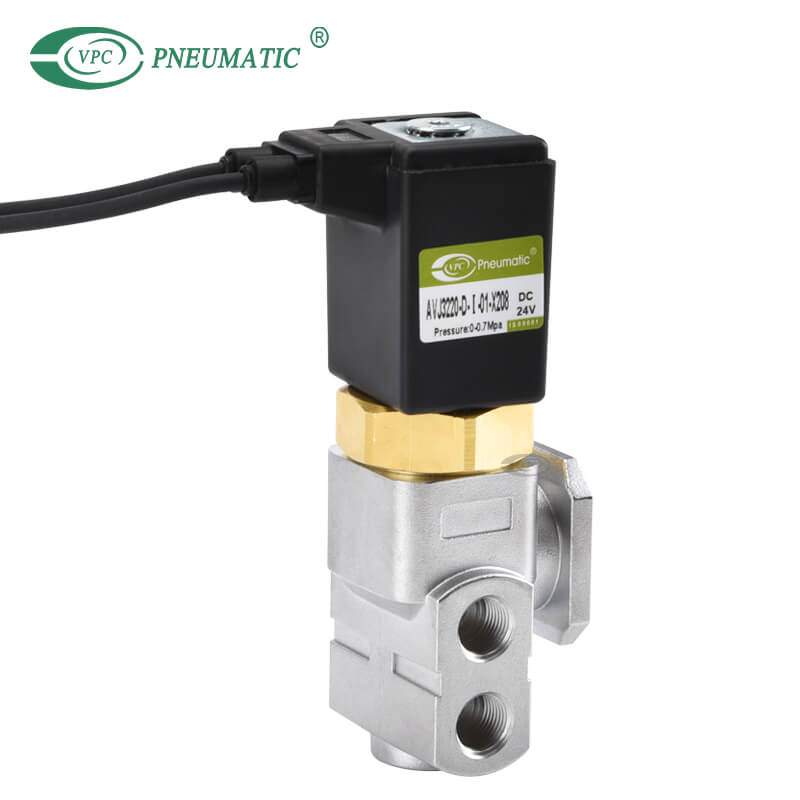

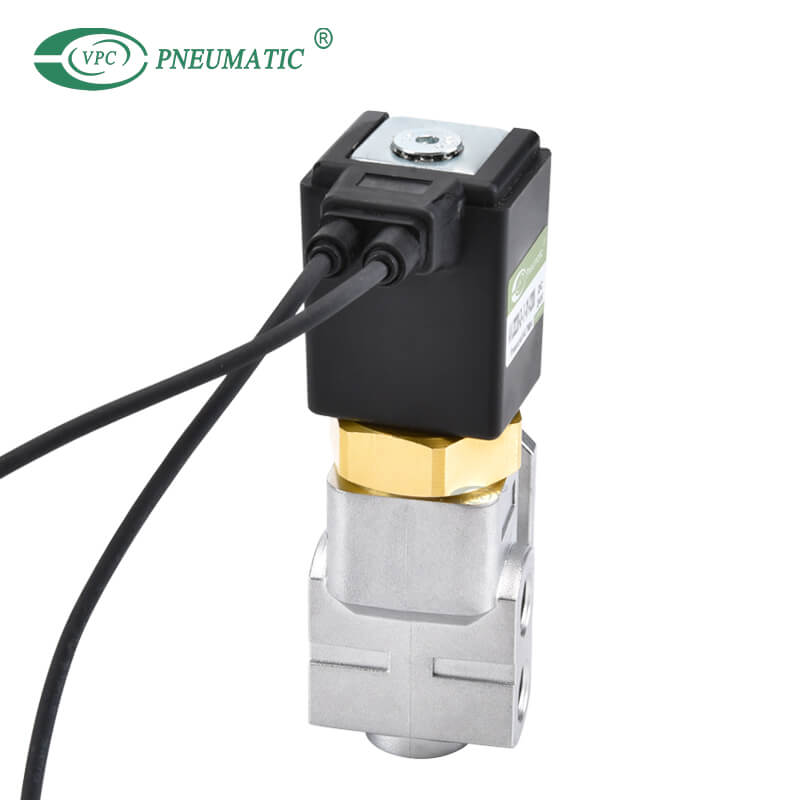

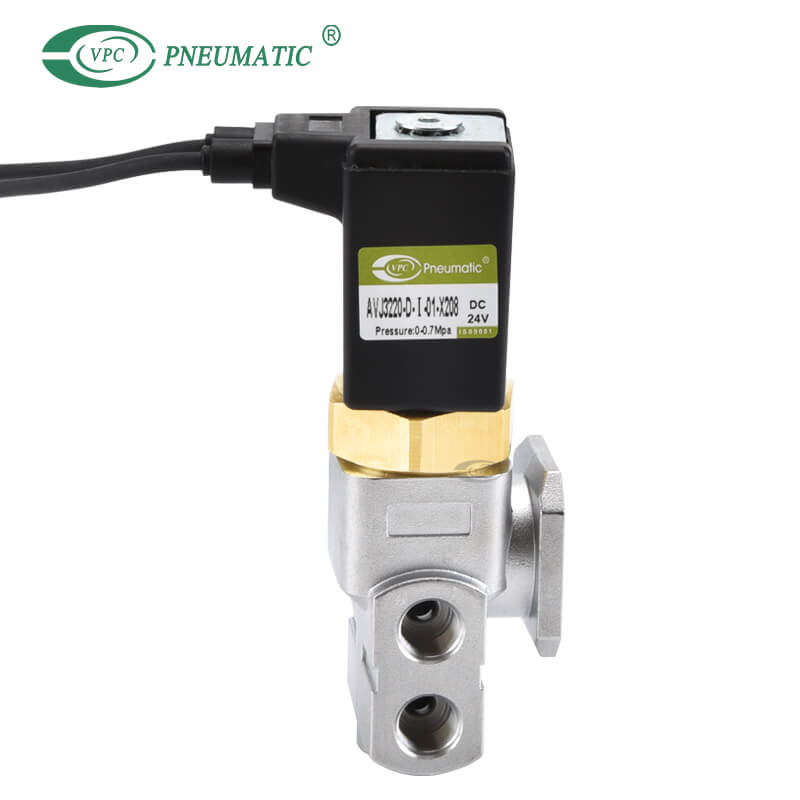

คำอธิบายผลิตภัณฑ์
1. ในสุญญากาศความดันลบความดันเป็นศูนย์สามารถทำงานได้ตามปกติ
2. ความถี่ในการทำงานสูงสุดสามารถถึง 100Hz เวลาตอบสนองน้อยกว่า 5ms สามารถตอบสนองสภาพแวดล้อมความถี่ในการทำงานที่สูง
3. Oriffice 8 มม., ขนาดร่วมกัน G3/8, oriffice ที่ใหญ่กว่าและการไหลสูงกว่าวาล์วกระสุนแบบดั้งเดิม
4. สามารถแทนที่วาล์วกระสุนสำหรับแอปพลิเคชันในเครื่องทอผ้าเจ็ทอากาศ, เครื่องเรียงลำดับแบบออพติคอล, เครื่องคัดกรอง, เครื่องเรียงลำดับ, เครื่องตัดกลมและอุตสาหกรรมชิปเซมิคอนดักเตอร์
ข้อกำหนดผลิตภัณฑ์
| แบบอย่าง | AVJ3220-DI-03-X130 | AVJ3220-DI-03-X203 | AVJ3220-DI-03-X208 |
| สื่อการทำงาน | อากาศสะอาด (40㎛กรอง) | ||
| การแสดงประเภท | การแสดงโดยตรง | ||
| ประเภทควบคุม | ปกติปิด | ||
| แรงกดดันในการทำงาน | 0 ～ 0.6mpa | 0 ～ 0.7MPA | 0 ～ 0.6mpa |
| สูงสุด แรงกดดันในการทำงาน | 0.8MPA | ||
| อุณหภูมิในการทำงาน | -5 ถึง 70 ℃ | ||
| เวลาตอบสนอง | ≤5ms | ≤4.5ms | ≤5ms |
| สูงสุด ความถี่ในการทำงาน | 100Hz | ||
| ปาก | 8 มม. | 7.5 มม. | 8 มม. |
| ขนาดร่วม | G3/8 | G1/8 | G1/4, G1/8 |
| การหล่อลื่น | เลขที่ | ||
| เกรด ทนความร้อน | H | ||
| ชั้นเรียนป้องกัน | IP65 | ||
| แรงดันไฟฟ้ามาตรฐาน | DC24V DC48V | ||
| ช่วงแรงดันไฟฟ้า | ± 10% | ||
| ตัววาล์ว | อลูมิเนียม | ||
| วัสดุปิดผนึก | TPU | ||

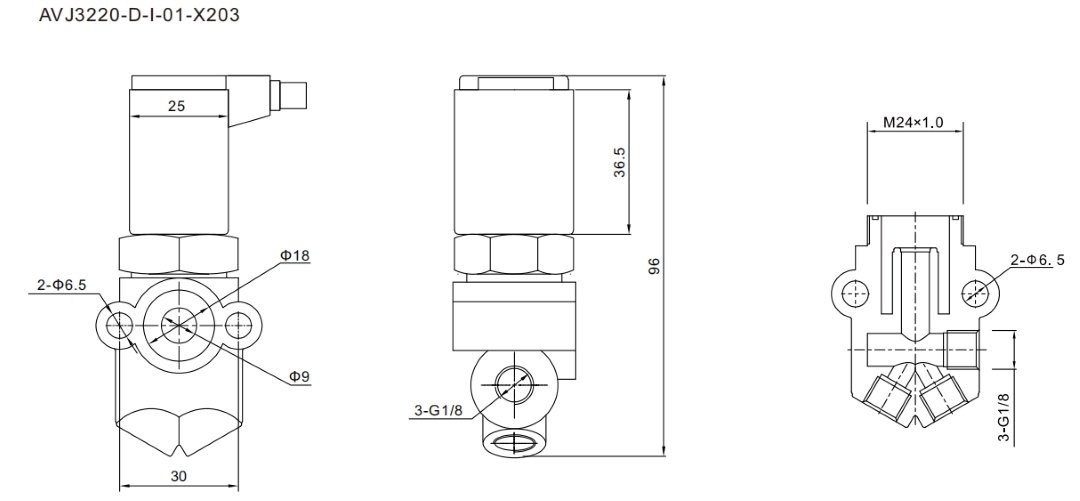

มิติหลัก
คำถามที่พบบ่อย
Q1. วาล์วโซลินอยด์ที่ทำหน้าที่โดยตรงคืออะไร?
วาล์วโซลินอยด์ ที่ทำหน้าที่โดยตรง ใช้การเคลื่อนที่ของเกราะเป็นวิธีการโดยตรงของฟังก์ชั่นแบบเปิด / ปิดของวาล์วโซลินอยด์ ด้วยวาล์วโซลินอยด์ที่ทำหน้าที่โดยตรงลูกสูบโซลินอยด์จะเปิดหรือปิดปากโดยตรงและแผ่นซีลติดอยู่กับลูกสูบ
Q2. อะไรคือความแตกต่างระหว่างการแสดงโดยตรงกับวาล์วโซลินอยด์ที่ดำเนินการโดยนักบิน?
ความแตกต่างที่สำคัญระหว่างการแสดงโดยตรงและโซลินอยด์นักบินคือวาล์วโซลินอยด์ที่ออกฤทธิ์โดยตรงมีการเชื่อมต่อโดยตรงกับการเปิดและปิดเกราะในขณะที่วาล์วที่ดำเนินการโดยนักบินใช้การใช้ของเหลวกระบวนการเพื่อช่วยในการขับเคลื่อนการทำงานของวาล์ว
Q3. ความแตกต่างระหว่างวาล์วควบคุมและโซลินอยด์คืออะไร?
โดยทั่วไปวาล์วควบคุมจะถูกติดตั้งผ่านวาล์วไฟฟ้าผ่านกฎระเบียบวงปิดเพื่อให้ได้ความเสถียรเพิ่มขึ้น วาล์วโซลินอยด์ใช้งานได้ทางแม่เหล็กไฟฟ้าเพื่อเอาชนะความดันสปริงและขับเคลื่อนการกระทำของสปูลของขดลวดหมุน
Q4. โซลินอยด์ไม่มีหรือ NC หรือไม่?
วาล์วโซลินอยด์แบบเปิดปกติหมายความว่าเมื่อขดลวดถูกยกเลิกการใช้พลังงานวาล์วโซลินอยด์จะถูกเปิดขึ้น เมื่อขดลวดมีพลังวาล์วโซลินอยด์จะถูกปิด วาล์วโซลินอยด์ที่ปิดโดยปกติหมายความว่าเมื่อขดลวดถูกยกเลิกการใช้พลังงานวาล์วโซลินอยด์จะถูกปิด เมื่อขดลวดมีพลังจะเปิดวาล์วโซลินอยด์
Q5. วาล์วโซลินอยด์ปิดโดยปกติคืออะไร?
โดยปกติแล้ววาล์วโซลินอยด์ปิดรวมถึงลูกสูบที่ยังคงอยู่ในตำแหน่งปิดเมื่อระบบทำงานได้อย่างราบรื่น โดยปกติแล้ววาล์วโซลินอยด์ที่ปิดจะรวมถึงขดลวดที่เมื่อขับจะทำให้ลูกสูบเปิดและอนุญาตให้ของเหลวหรือก๊าซผ่านวาล์ว
แคตตาล็อก PDF
