| ประเภทวาล์ว： | |
|---|---|
| การวางแนวการติดตั้ง： | |
| ประเภทการขับขี่： | |
| ประเภทซีล： | |
| ประปา： | |
| แรงดันไฟฟ้ามาตรฐาน： | |

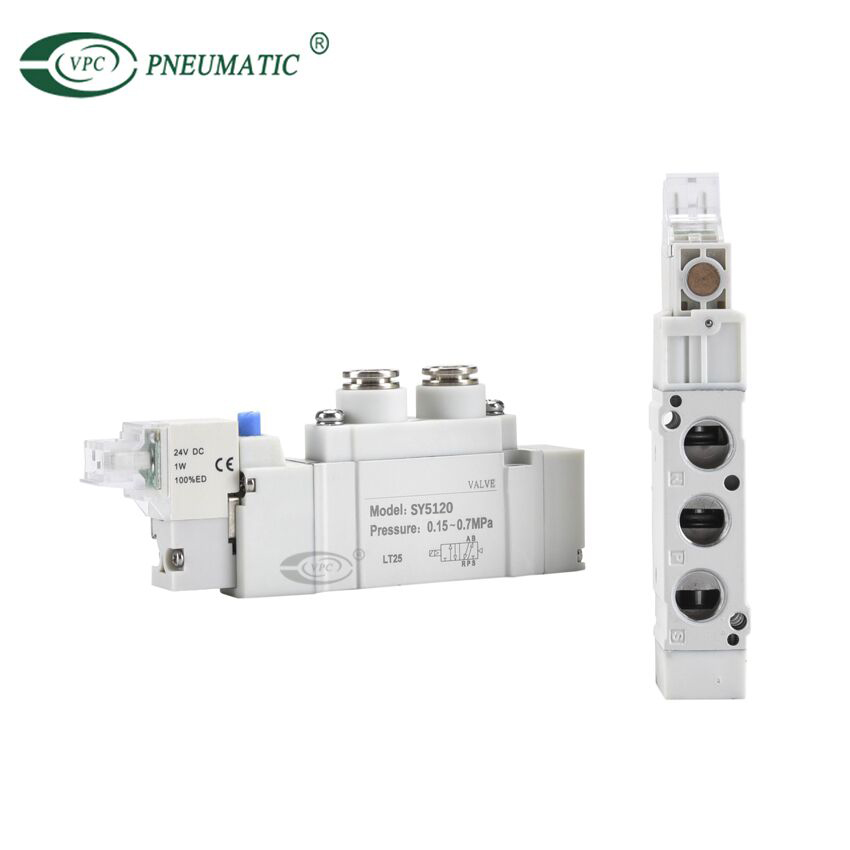

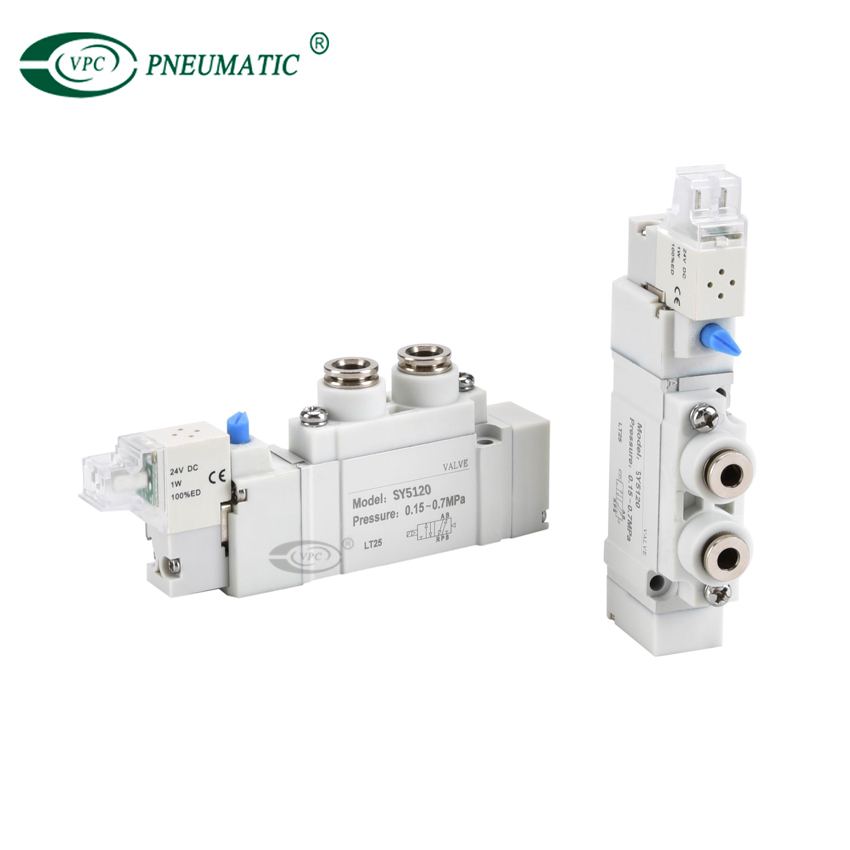

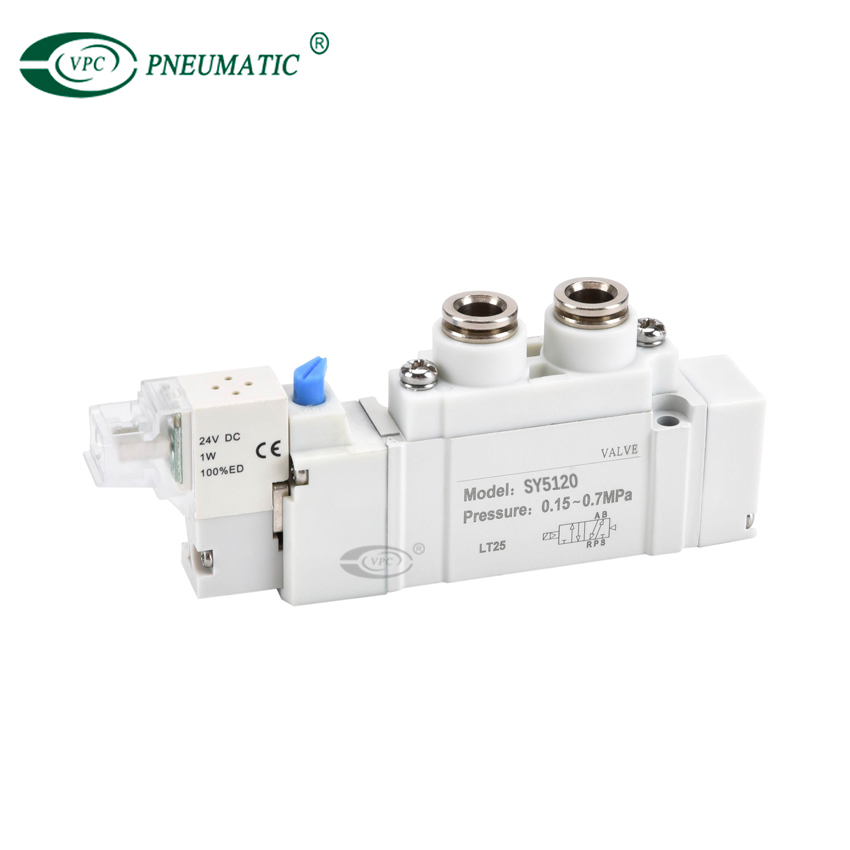

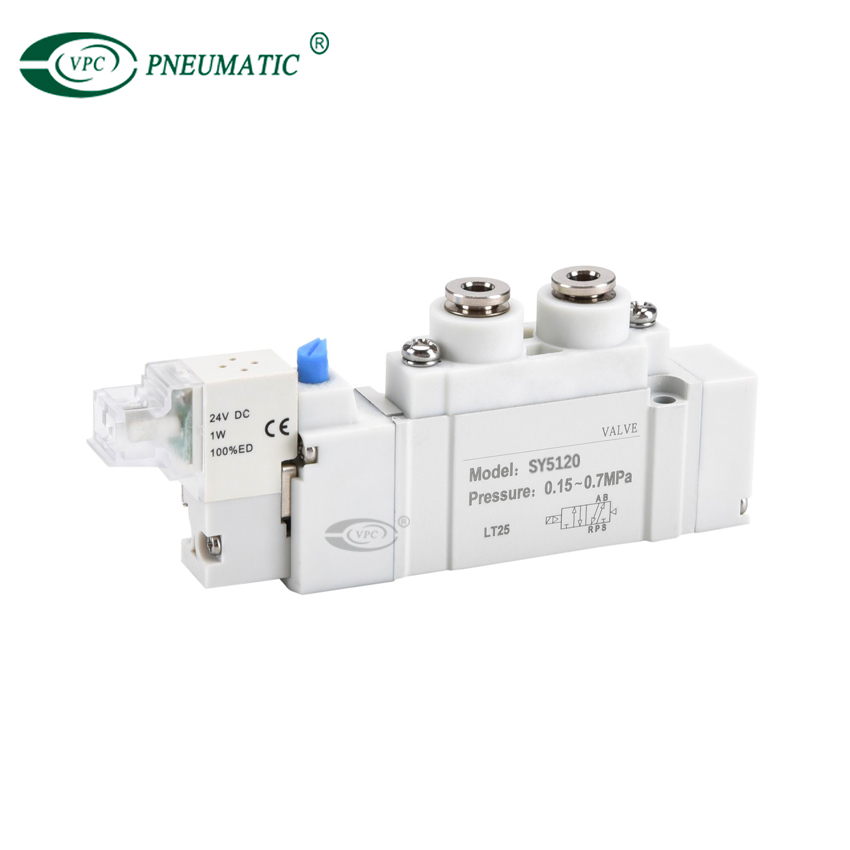

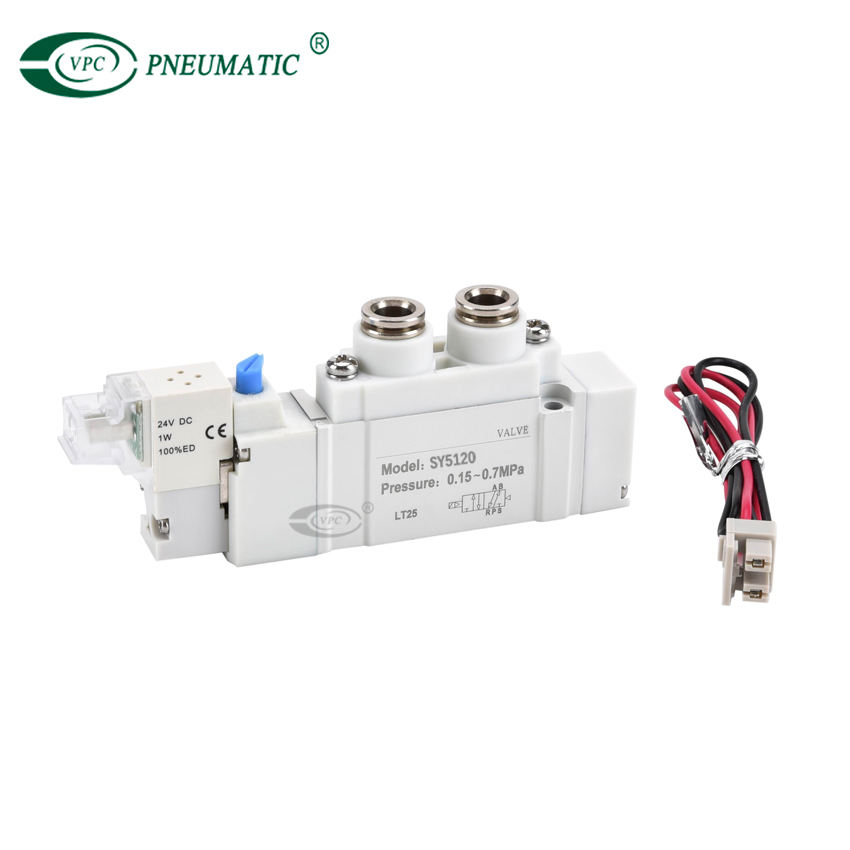

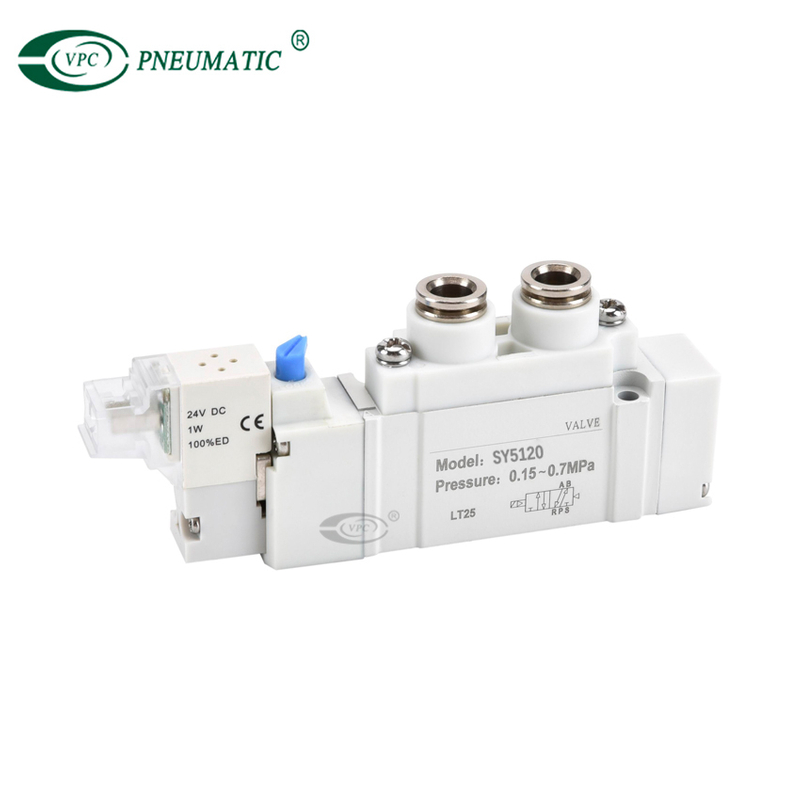

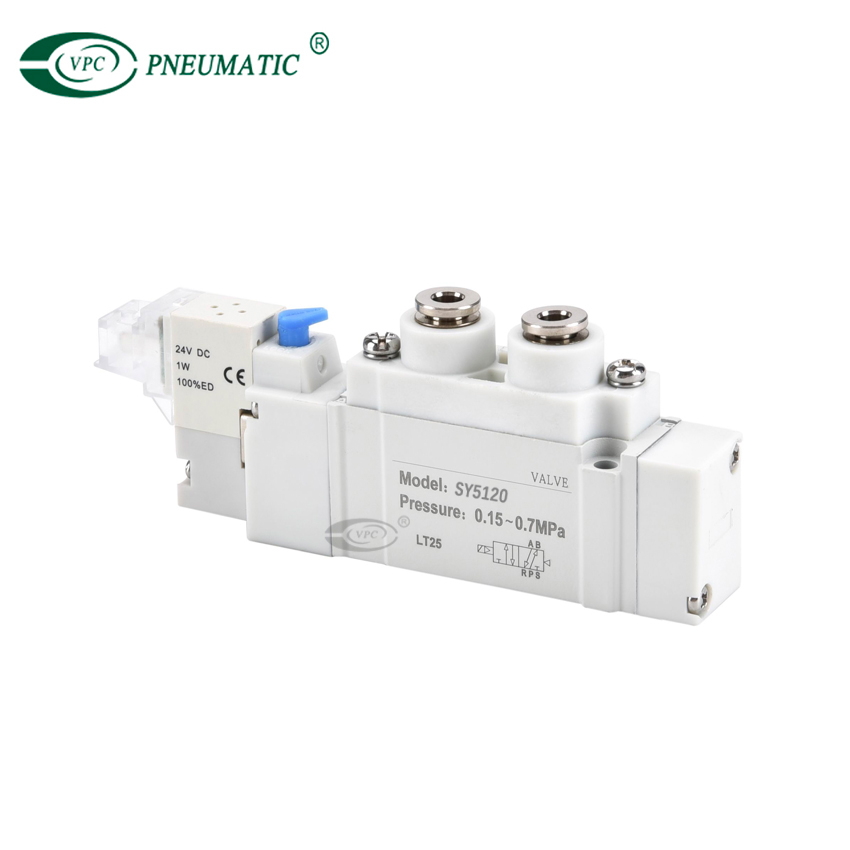

รายละเอียดสินค้า
1. ซีรีส์ SY หัวนักบินที่มีความแม่นยำสูง 5 วินาที/เวลา ความไวสูง ไม่ติดขัด
2. วงจรป้องกันไฟกระชากในตัวเชื่อมต่อโดยตรงกับ PLC โดยไม่มีรีเลย์กลางเพิ่มเติม
3. ไม่มีการออกแบบโครงสร้างการรีเซ็ตอากาศแบบสปริง, ความเร็วตอบสนองที่รวดเร็ว, ไม่มีความเมื่อยล้า, อายุการใช้งานยาวนาน;
4. ขดลวดเดี่ยวและขดลวดคู่เป็นตัวเลือกสามารถจับคู่โดยพลการได้
5. มีฐานวาล์วหลายตัวรวมอยู่ด้วย
ข้อมูลจำเพาะของผลิตภัณฑ์
| แบบอย่าง | SY3120 | SY3220 | SY3320 | SY5120 | SY5220 | SY5320 |
| SY3420 | SY5420 | |||||
| SY3520 | SY5520 | |||||
| สื่อการทำงาน | อากาศบริสุทธิ์ | |||||
| ความกดดันจากการทำงาน | 0.15 ถึง 0.7Mpa | 0.1 ถึง 0.7Mpa | 0.2 ถึง 0.7Mpa | 0.15 ถึง 0.7Mpa | 0.1 ถึง 0.7Mpa | 0.2 ถึง 0.7Mpa |
| อุณหภูมิในการทำงาน | -10 ถึง 60 ℃ | |||||
| ความถี่การทำงานสูงสุด | 10เฮิร์ต | 10เฮิร์ต | 10เฮิร์ต | 3เฮิร์ตซ์ | 5เฮิร์ตซ์ | 3เฮิร์ตซ์ |
| เวลาตอบสนอง | <12ms | <12ms | <15ms | <19ms | <19ms | <32ms |
| ท่อไอเสีย | ท่อไอเสียแบบรวมศูนย์ | |||||
| การหล่อลื่น | ไม่จำเป็น | |||||
| ประเภทการติดตั้ง | ฟรี | |||||
| ทนต่อแรงกระแทก/การสั่นสะเทือน | 150/30ม./วินาที² | |||||
| ชั้นป้องกัน | IP65 | |||||
| ขนาดข้อต่อ | ม5 | 1/8' | ||||
มิติข้อมูลหลัก
คำถามที่พบบ่อยเกี่ยวกับผลิตภัณฑ์
ไตรมาสที่ 1 วาล์วควบคุมทิศทาง 5/2 คืออะไร?
วาล์วทิศทาง 5/2 มี 5 ช่องและตำแหน่งสวิตช์ 2 ตำแหน่งเหมาะอย่างยิ่งสำหรับการควบคุมกระบอกสูบแบบดับเบิ้ลแอคชั่นภาพด้านล่างแสดงสัญลักษณ์แผนผังของวาล์วที่ทำงานด้านหนึ่งโดยใช้แม่เหล็กไฟฟ้าซึ่งมีสปริงหมุนกลับ
ไตรมาสที่ 2 โซลินอยด์วาล์ว 5 พอร์ตทำงานอย่างไร?
วิธี 5/2 คือวาล์ว 5 พอร์ต สองตำแหน่งที่จะใส่ของไหลหรืออากาศเข้าที่ปลายด้านหนึ่งของอุปกรณ์ที่ออกฤทธิ์สองทาง และปล่อยให้ปลายอีกด้านหนึ่งระบายออกZero Differential คือโซลินอยด์วาล์วที่สามารถทำงานภายใต้แรงดันที่หัวเป็นศูนย์ (ไม่จำเป็นต้องมีแรงดันตกคร่อมวาล์วจึงจะทำงาน)
ไตรมาสที่ 3 ตัวเลขในวาล์ว 5/2 หมายถึงอะไร?
วาล์วนิวแมติก 5/2 ทิศทางมีพอร์ตเชื่อมต่อ 5 พอร์ตและ 2 สถานะมีพอร์ตแรงดันหนึ่งพอร์ต (P,1) สองพอร์ต (A,2) และ (B,4) ที่เชื่อมต่อกับอุปกรณ์ที่ต้องการควบคุม และพอร์ตไอเสียสองพอร์ต (EA,3) และ (EB,5) .
ไตรมาสที่ 4 โซลินอยด์วาล์ว 3/2 ทาง กับ 5/2 ต่างกันอย่างไร?
ตัวแรกมี 2 ตำแหน่ง โดยมี 1 ทางเข้า 1 ทางออก และ 1 ไอเสีย และตำแหน่งที่สองมี 2 ตำแหน่ง โดยมี 2 ทางออก 2 ไอเสีย และ 1 ทางเข้าปุ่มกดและเช็ควาล์วคือการใช้งานหลักของ 5/2
