| วัสดุตัวเรกูเลเตอร์ Bbooster： | |
|---|---|
| ความกดดันจากการทำงาน： | |
| ความจุถัง： | |
| วัสดุถัง： | |
รายละเอียดสินค้า

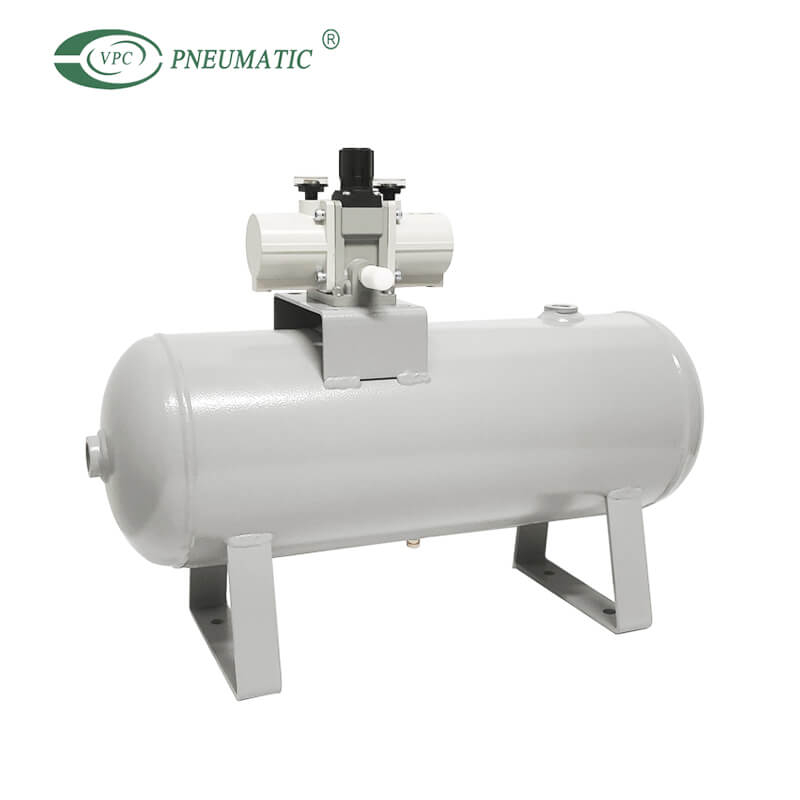

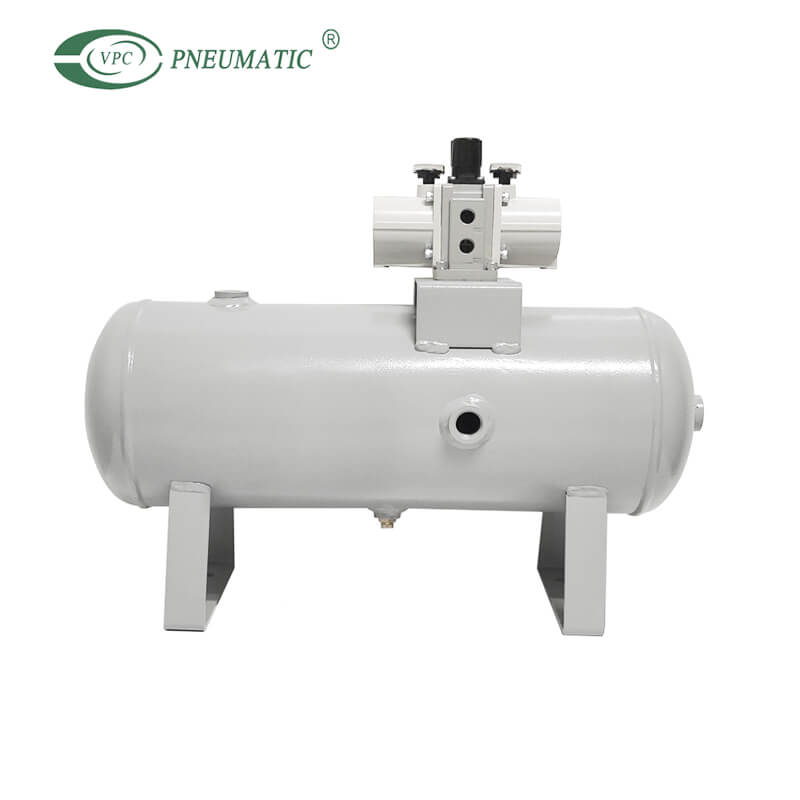

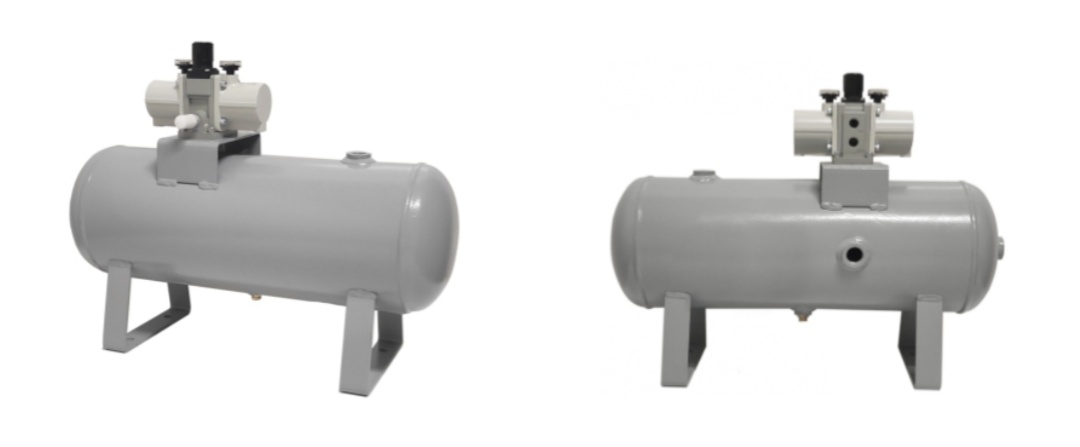

ถัง VBAT-Q ได้รับการรับรอง CE สำหรับการใช้งานในยุโรปและประเทศอื่นๆ ที่ต้องปฏิบัติตาม European Pressure Equipment Directive (PED)

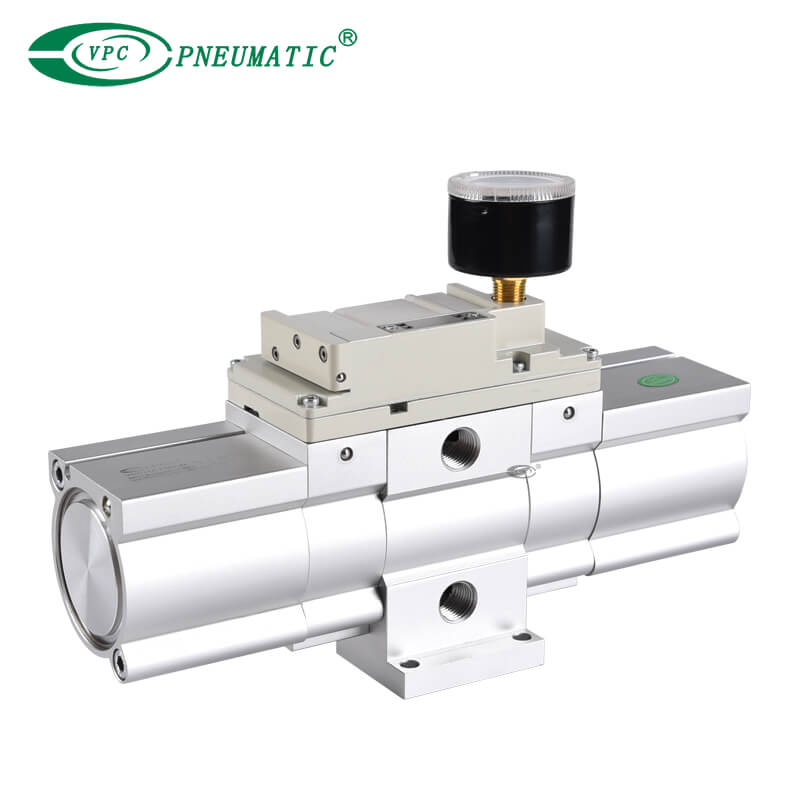

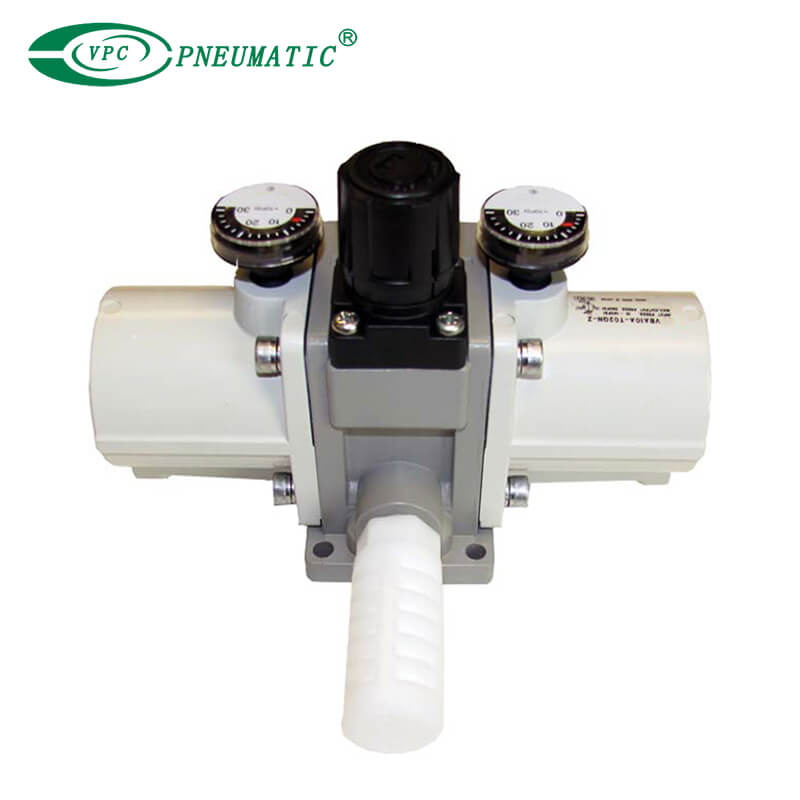

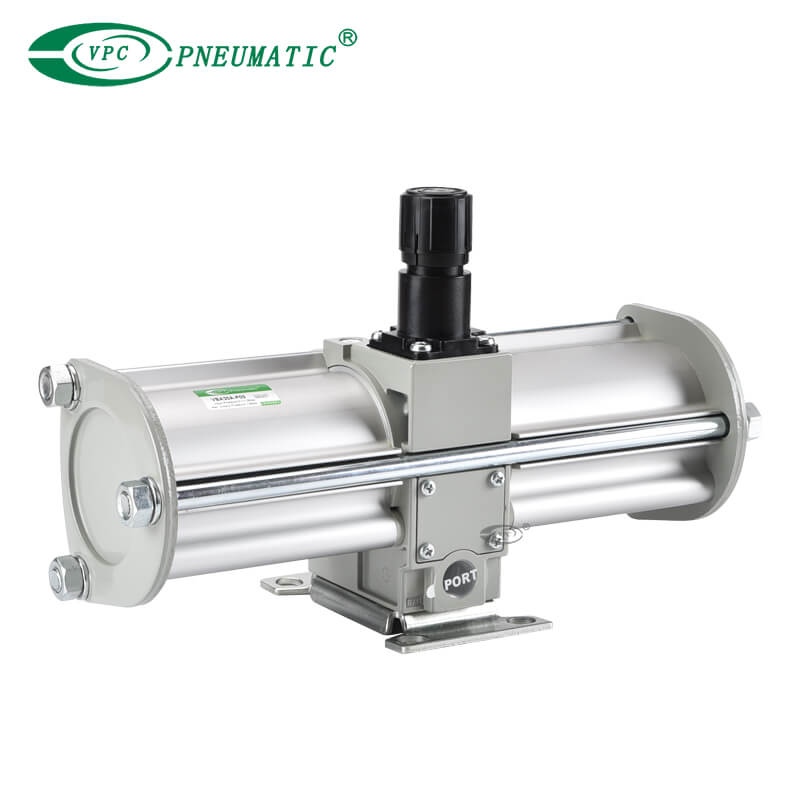

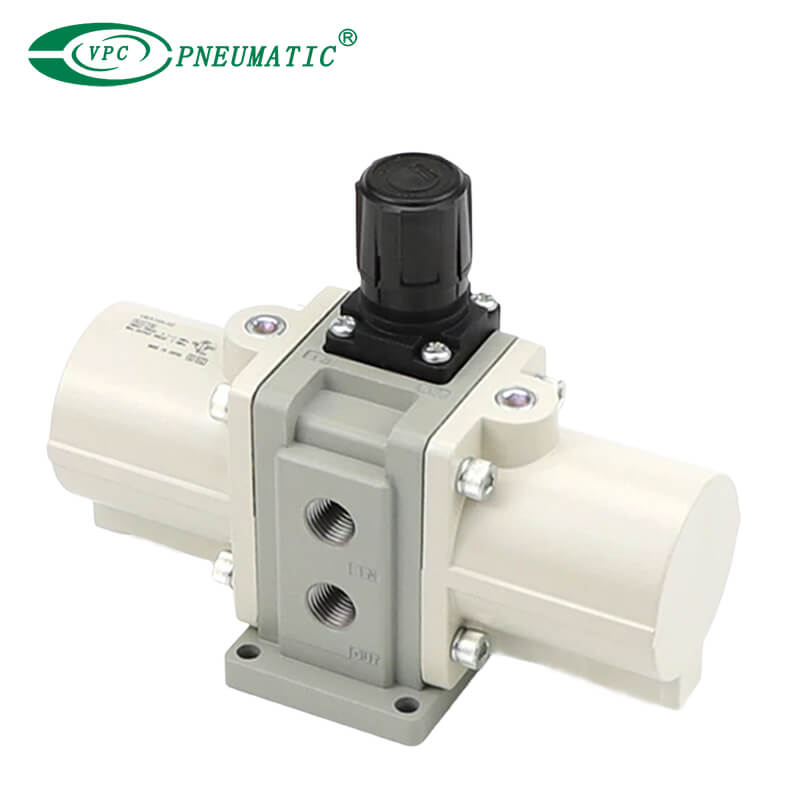

1. สามารถเชื่อมต่อแบบกะทัดรัดได้ด้วยบูสเตอร์เรกูเลเตอร์
2. ติดตั้งง่าย
3. การสร้างความร้อนต่ำ ความร้อนเกิดขึ้นน้อยมากเนื่องจากไม่มีการใช้ไฟฟ้าและมีผลกระทบต่อกระบอกสูบ โซลินอยด์วาล์ว ฯลฯ
4. สามารถใช้เดี่ยวเป็นรถถังได้
5. บางส่วนเข้ากันได้กับมาตรฐานต่างประเทศ
* เมื่อใช้เป็นยูนิตเดียว (ไม่ได้เชื่อมต่อกับบูสเตอร์เรกูเลเตอร์) และได้รับแรงดันเกิน 1 MPa ที่อุณหภูมิปกติ
ข้อมูลจำเพาะของผลิตภัณฑ์

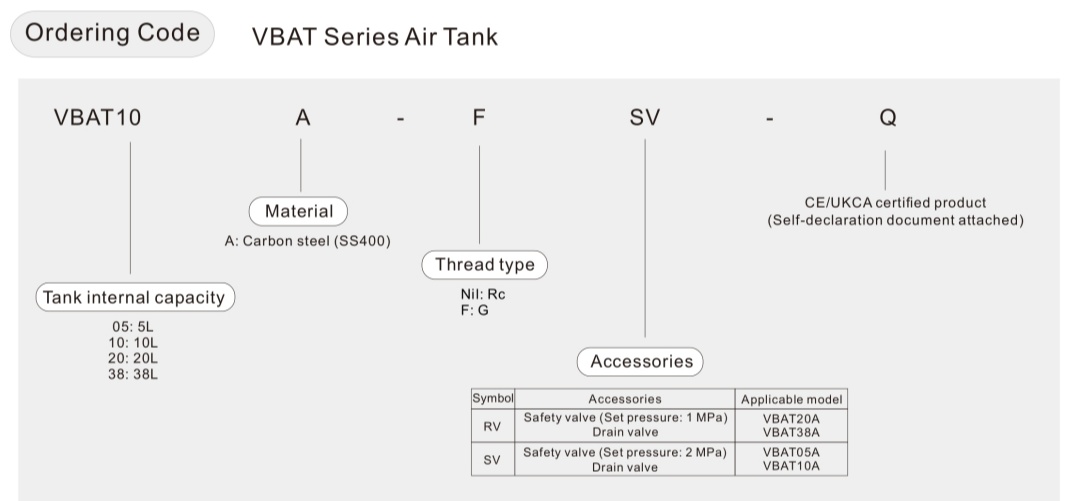

| แบบอย่าง | VBAT05A□-SV-Q | VBAT10A□-SV-Q | VBAT20A□-RV-Q | VBAT38A□-RV-Q |
| สื่อการทำงาน | เครื่องอัดอากาศ | |||
| ความจุถัง | 5 ลิตร | 10 ลิตร | 20 ลิตร | 38 ลิตร |
| สูงสุดความดันใช้งาน | 2.0 เมกะปาสคาล | 1.0 เมกะปาสคาล | ||
| ในขนาดพอร์ต | 3/8 | 1/2 | 3/4 | |
| ขนาดพอร์ตออก | 3/8 | 1/2 | 1/2 | 3/4 |
| พิสูจน์ความกดดัน | 3.3 เมกะปาสคาล | 1.6 เมกะปาสคาล | ||
| อุณหภูมิในการทำงาน | 0 ถึง 75 ℃ | |||
| การติดตั้ง | แนวนอน (ติดตั้งบนพื้น) | |||
| น้ำหนัก | 6.6 กก | 10 กก | 14 กก | 21 กก |
| วัสดุ | เหล็กกล้าคาร์บอน (SS400) | |||
| สี | ภายนอก: สีเงิน, ภายใน: สีกันสนิม | |||
*1) อุปกรณ์เสริมรวมอยู่ในภาชนะเดียวกัน
*2) อาจมีรอยขีดข่วน รอยถลอก รอยเปื้อน และสีที่ไม่สม่ำเสมอบนพื้นผิว แต่ไม่ส่งผลต่อการทำงานหรือประสิทธิภาพของผลิตภัณฑ์

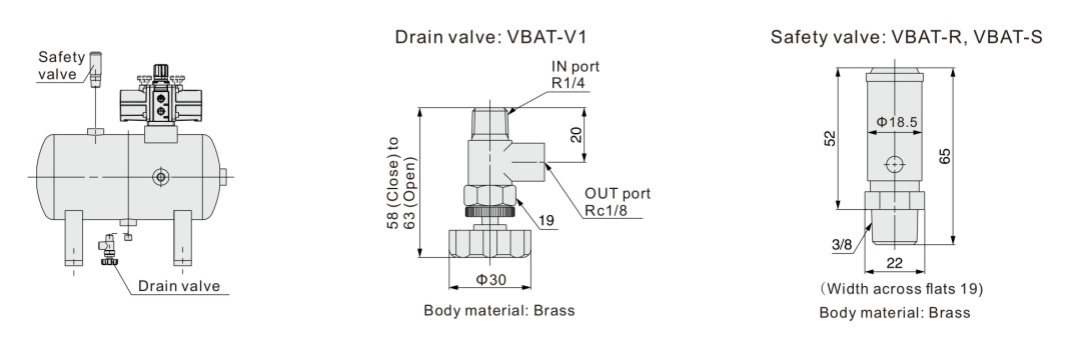

| แบบอย่าง | VBAT05A□-SV-Q | VBAT10A□-SV-Q | VBAT20A□-RV-Q | VBAT38A□-RV-Q |
| ชุดอุปกรณ์เสริม | VBAT5A-Y-2 | VBAT10A-Y-2 | VBAT20A-Y-2 | |
| วาล์วนิรภัย | VBAT-S (ความดัน คลองเลื่อย:2 mpa) | VBAT-R (ความดัน คลองเลื่อย:1 MPa) | ||
| วาล์วระบายน้ำ | VBAT-V1 | |||
ชุดอุปกรณ์เสริมเป็นชุดหมายเลข ① ถึง ⑤.
| เลขที่ | แบบอย่าง | VBAT5A-Y-2 | VBAT10A-Y-2 | VBAT20A-Y-2 |
| คำอธิบาย | ปริมาณ | |||
| ① | ชุดประกอบ Busging (พร้อมโอริง) | 1 | 1 | 1 |
| ② | ปลั๊กเกลียวเทเปอร์หัวจมหกเหลี่ยม (สำหรับช่องระบายน้ำ) | 1 | 1 | 1 |
| ③ | สกรูหัวจมหกเหลี่ยม | 4 | 4 (VBA1□A) 4 (VBA2□A) | 4 |
| ④ | สลักเกลียว/น็อต | — | — | 4 |
| ⑤ | ปลั๊กเกลียวเทเปอร์หัวจมหกเหลี่ยม (สำหรับพอร์ตวาล์วนิรภัย) | 1 | 1 | 1 |

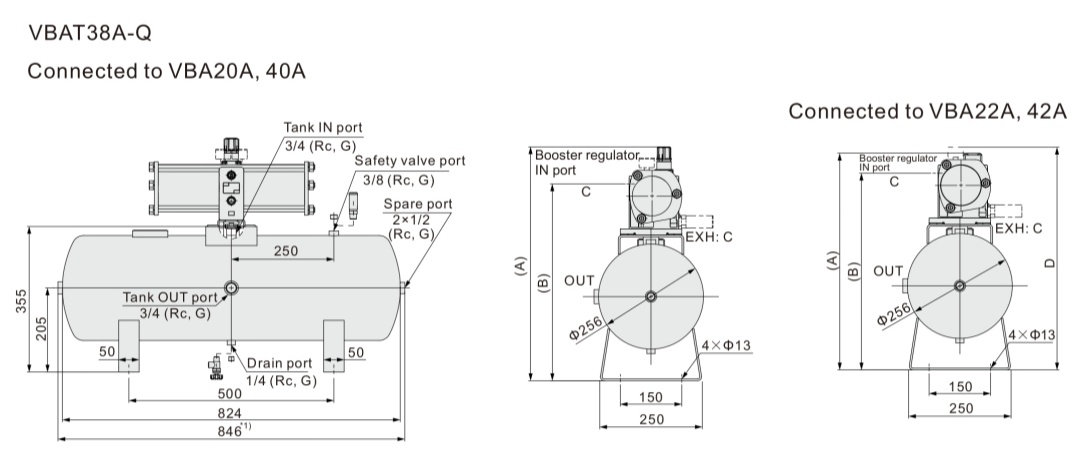

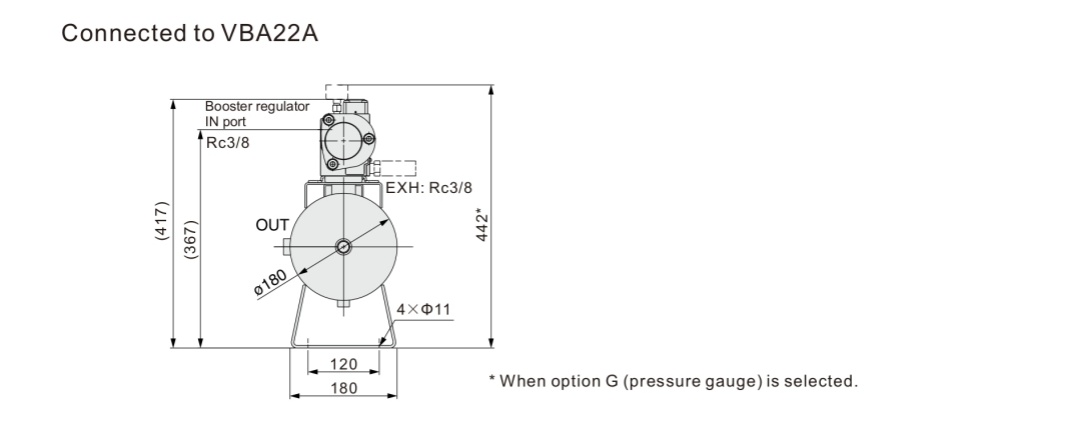

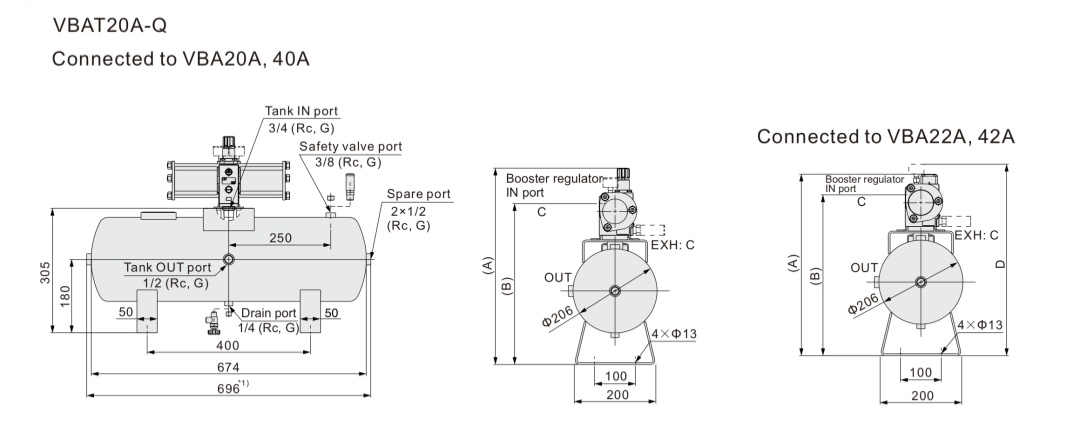

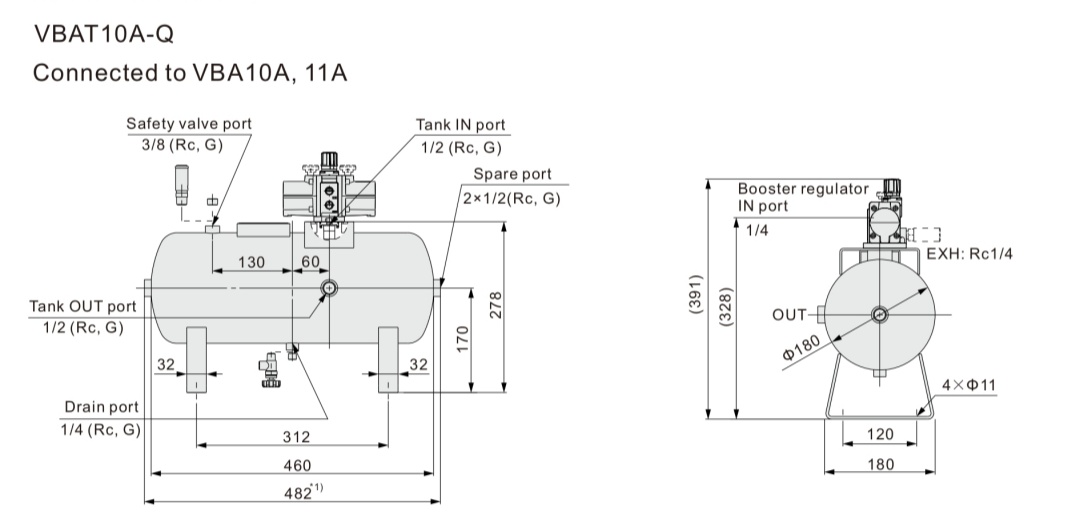

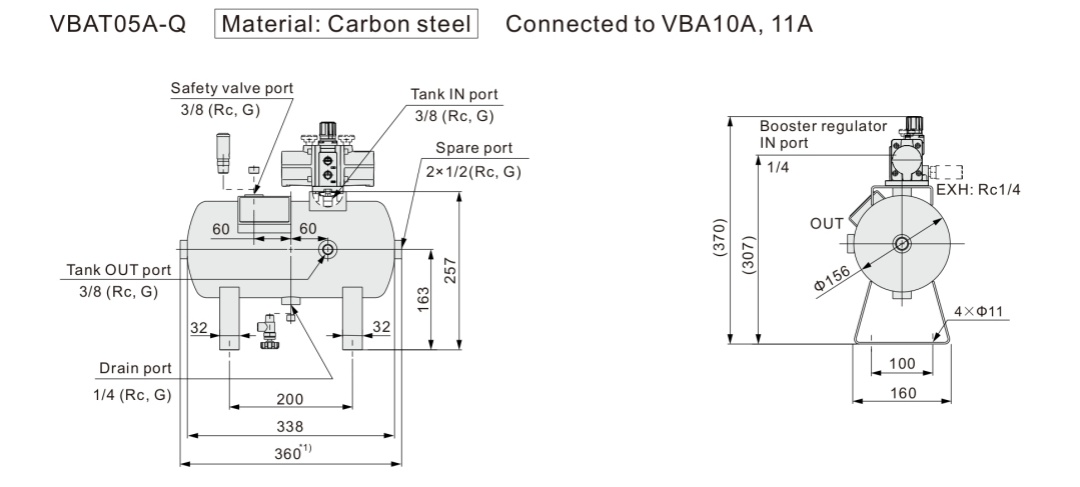

ขนาดหลัก
■ มิติข้อมูลหลัก
*1) ความยาวอาจยาวกว่าข้อกำหนดหากปลั๊กที่ติดตั้งบนถังไม่พอดีกับปลาย.
*2) ปลั๊กในพอร์ตสำรองได้รับการยึดอย่างแน่นหนาด้วยกาวเมื่อถอดปลั๊กออกเพื่อใช้พอร์ตต้องระวังเพื่อไม่ให้ปลั๊กเสียหาย
*1) ความยาวอาจยาวกว่าข้อกำหนดหากปิั๊กที่ติดตั้งบนถังไม่พอดีกับส่วนท้าย.
*2) ปลั๊กในพอร์ตสำรองได้รับการยึดอย่างแน่นหนาด้วยกาวเมื่อถอดปลั๊กออกเพื่อใช้พอร์ตต้องระวังเพื่อไม่ให้ปลั๊กเสียหาย
*1) ความยาวอาจยาวกว่าข้อกำหนดหากปลั๊กที่ติดตั้งบนถังไม่พอดีกับปลาย.
*2) ปลั๊กในพอร์ตสำรองได้รับการยึดอย่างแน่นหนาด้วยกาวเมื่อถอดปลั๊กออกเพื่อใช้พอร์ตต้องระวังเพื่อไม่ให้ปลั๊กเสียหาย
(มม.)
| โหมดควบคุมบูสเตอร์ | A | B | C | ด* |
| VBA20A | 481 | 394 | RC3/8 | — |
| VBA40A | 520 | 429.8 | RC1/2 | — |
| VBA22A | 444 | 394 | RC3/8 | 469 |
| VBA42A | 477 | 429.8 | RC1/2 | 493 |
*1) ความยาวอาจยาวกว่าข้อกำหนดหากปลั๊กที่ติดตั้งบนถังไม่พอดีกับปลาย.
*2) ปลั๊กในพอร์ตสำรองได้รับการยึดอย่างแน่นหนาด้วยกาวเมื่อถอดปลั๊กออกเพื่อใช้พอร์ตต้องระวังเพื่อไม่ให้ปลั๊กเสียหาย
(มม.)
| โหมดควบคุมบูสเตอร์ | A | B | C | ด* |
| VBA20A | 531 | 444 | RC3/8 | — |
| VBA40A | 570 | 479.8 | RC1/2 | — |
| VBA22A | 494 | 444 | RC3/8 | 519 |
| VBA42A | 527 | 479.8 | RC1/2 | 543 |
