รายละเอียดสินค้า
ซีรีส์ DNC ISO 15552 (ISO 16431) แอคชูเอเตอร์แบบนิวแมติกถูกนำมาใช้เพื่อให้การเคลื่อนที่เชิงเส้นตรงเข้า/ออกสำหรับการใช้งานที่หลากหลาย
1. ซีลลูกสูบประกอบด้วยโครงสร้างซีลทางเดียวรูปตัว Y สองตัว ซึ่งมีฟังก์ชันการชดเชย อายุการใช้งานยาวนาน และแรงดันเริ่มต้นต่ำ
2. ท่ออลูมิเนียมทรงสี่เหลี่ยมไม่มีก้านผูกมีความต้านทานการกัดกร่อนได้ดี
3. การปรับบัฟเฟอร์ของกระบอกสูบราบรื่นและมั่นคง

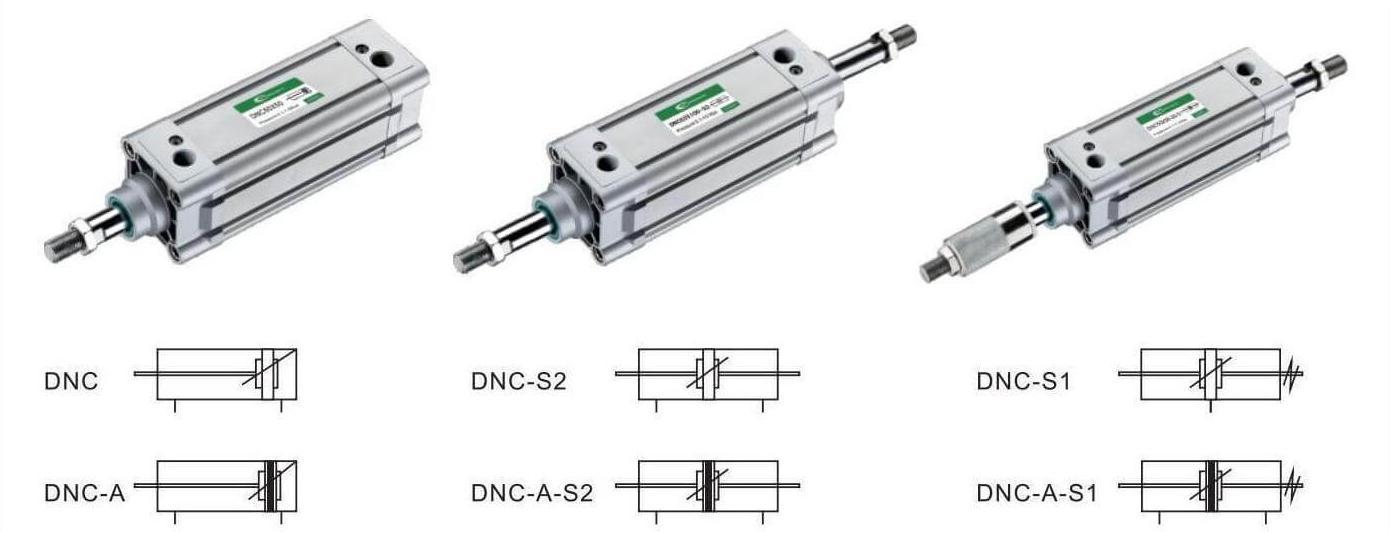

4. มีให้เลือกใช้งานในรูปแบบซิงเกิลแอคชูเอเตอร์ (สปริงขยายหรือสปริงกลับแอคชูเอเตอร์) และรูปแบบการแสดงสองครั้งที่มีการกำหนดค่าแบบก้านเดี่ยวหรือก้านคู่ รุ่นไม่หมุน และรุ่นไม่หมุนที่มีความแม่นยำ
5. กระบอกสูบ และอุปกรณ์เสริมสำหรับการติดตั้งที่มีข้อกำหนดหลายประการเป็นอุปกรณ์เสริม
ข้อมูลจำเพาะของผลิตภัณฑ์
| เจาะ(มิลลิเมตร) | 32 | 40 | 50 | 63 | 80 | 100 | 125 |
| ประเภทการแสดง | การแสดงสองครั้ง | ||||||
| สื่อการทำงาน | อากาศบริสุทธิ์ (การกรอง 40um) | ||||||
| ประเภทการติดตั้ง | ซีรี่ส์ DNC: ประเภทพื้นฐาน FA FB CA CB LB TC TC-M | ||||||
| ซีรี่ส์ DNC-S2: FA ชนิดพื้นฐาน ปอนด์ TC TC-M | |||||||
| ช่วงแรงดันใช้งาน | 0.1-1.0Mpa | ||||||
| รับประกันความกดดัน | 1.35Mpa | ||||||
| อุณหภูมิในการทำงาน | 5-70 ℃ | ||||||
| ช่วงความเร็ว | 50-800 มม./วินาที | ||||||
| ประเภทเบาะ | เบาะปรับได้ | ||||||
| จังหวะเบาะ | 24มม | 32มม | |||||
| ขนาดพอร์ต | G1/8 | G1/4 | G3/8 | G1/2 | |||

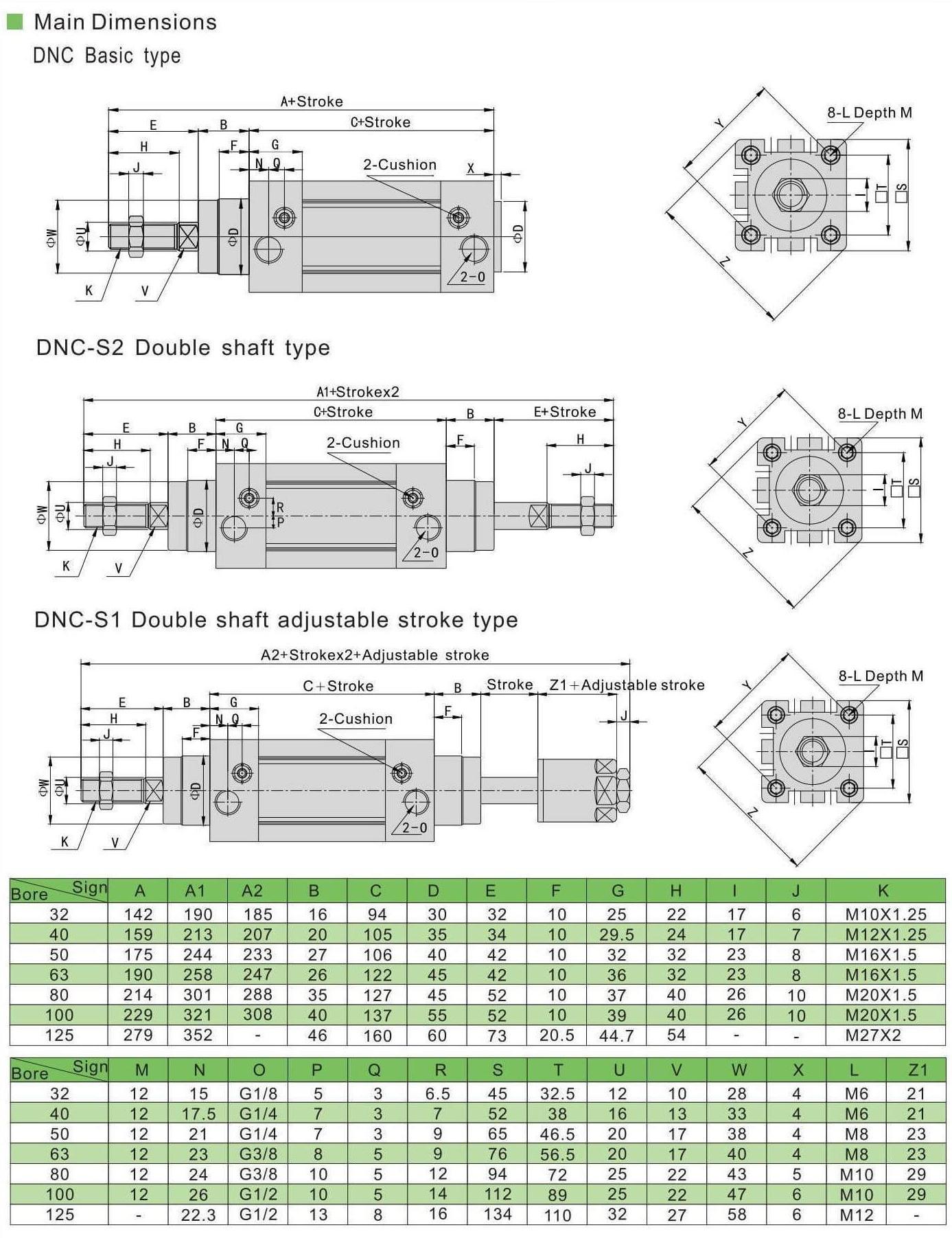

มิติข้อมูลหลัก
คำถามที่พบบ่อยเกี่ยวกับผลิตภัณฑ์
ไตรมาสที่ 1 มาตรฐาน ISO สำหรับ. คืออะไร กระบอกลม?
มาตรฐานกระบอกสูบ ISO 6431 อ้างอิงถึงขนาดของผลิตภัณฑ์พื้นฐานและขนาดของกระบอกสูบเมื่อมีการติดตั้งและอุปกรณ์เสริม
ไตรมาสที่ 2ขนาดระยะชักในกระบอกสูบนิวแมติกคือเท่าไร?
กระบอกสูบมีจำหน่ายในรูขนาด 32, 40, 50, 63, 80, 100 และ 125 มม. โดยมีความยาวช่วงชักตั้งแต่ 10 มม. ถึง 100 มม.กระบอกสูบแบบออกทางเดียวพร้อมสปริงกลับในทิศทางการหดกลับ มีจำหน่ายในระยะชักสูงสุด 80 มม.
ไตรมาสที่ 3ฉันจะเพิ่มแรงดันในกระบอกสูบนิวแมติกได้อย่างไร
อีกวิธีในการเพิ่มหรือลดแรงที่เกิดจากกระบอกสูบคือการเลือกกระบอกสูบที่มีเส้นผ่านศูนย์กลางสำคัญกว่า (แรงมากกว่า) หรือเล็กกว่า (แรงน้อยกว่า)โปรดจำไว้ว่า ยิ่งเส้นผ่านศูนย์กลางใหญ่ พื้นที่ผิวของลูกสูบก็จะยิ่งมากขึ้น และความดันก็จะมากขึ้นตามไปด้วย
ไตรมาสที่ 4คุณจะปรับความเร็วของกระบอกลมได้อย่างไร?
เมื่อลูกสูบกระบอกสูบยืดออก อากาศด้านหลังจะถูกอัดเพราะอากาศไม่สามารถหลบหนีได้ง่ายเมื่อคุณขันสกรูควบคุมการไหลให้แน่น การเคลื่อนที่ของลูกสูบจะช้าลงเนื่องจากอากาศถูกจำกัดยิ่งขึ้นไปอีกควบคุมความเร็วของกระบอกสูบหรือจำกัดการไหลของอากาศเพียงหมุนวาล์วเข็มเพื่อปรับความเร็วลม
คำถามที่ 5 คุณจะคำนวณแรงของกระบอกสูบนิวแมติกได้อย่างไร?
ใช้เส้นผ่านศูนย์กลางกระบอกสูบ (d) ในการคำนวณพื้นที่ทำงานของกระบอกสูบ (A) ซึ่งก็คือ ก = π × d² / 4.
กำหนดแรงดันใช้งาน (P) ภายในกระบอกสูบ
คูณความดัน (P) ด้วยพื้นที่ (A)ด้วยวิธีนี้ คุณจะคำนวณแรงกดตามทฤษฎีกระบอกสูบนิวแมติก (F) ฉ = พี × ก.

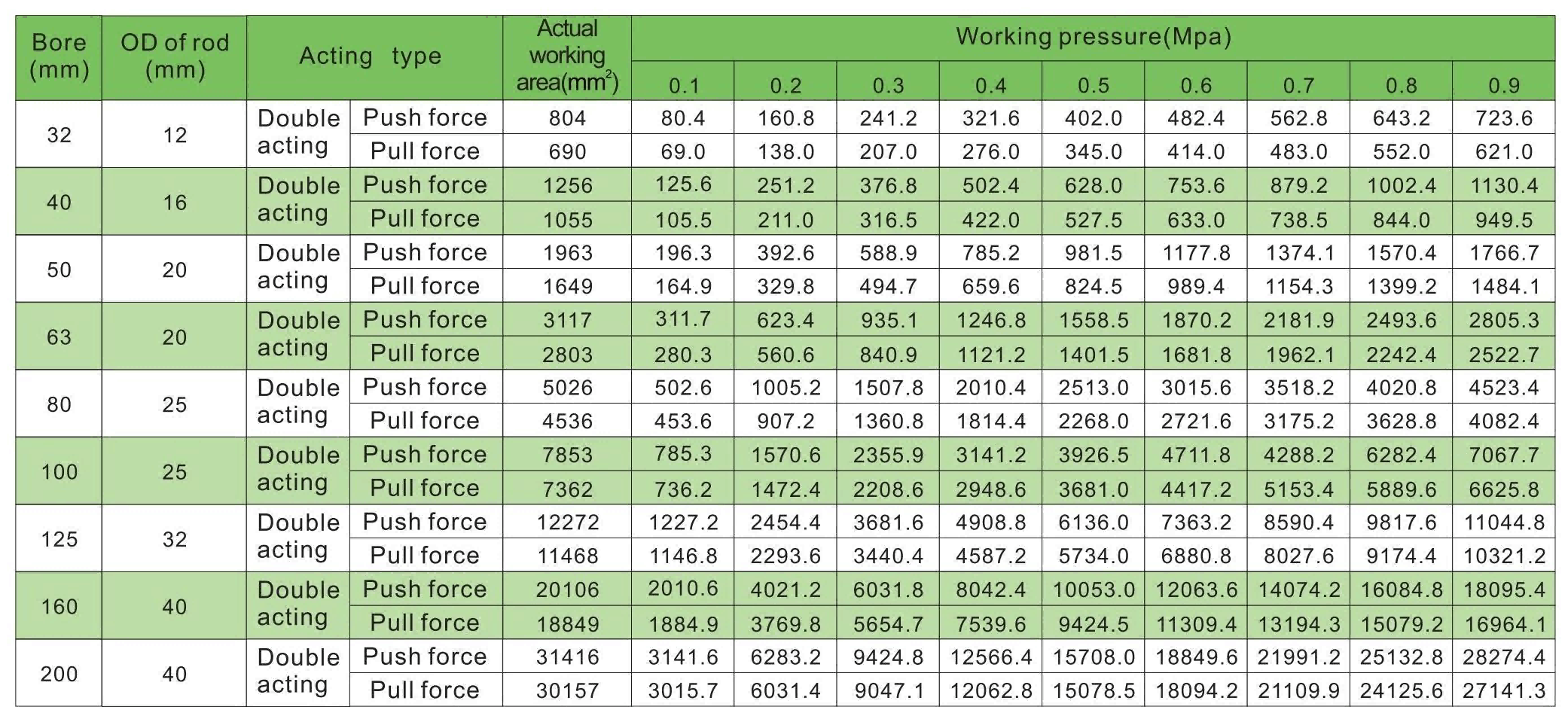

◆ เครื่องคำนวณแรงกระบอกสูบนิวแมติก

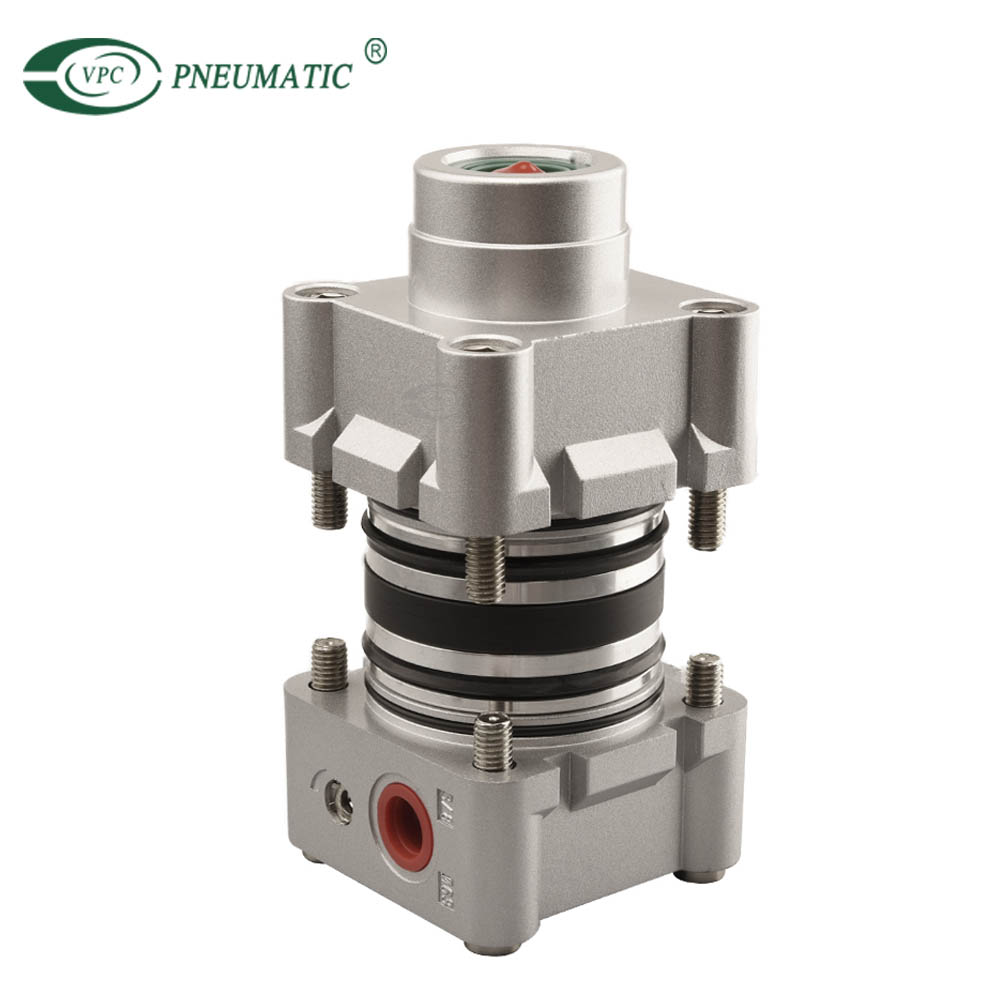

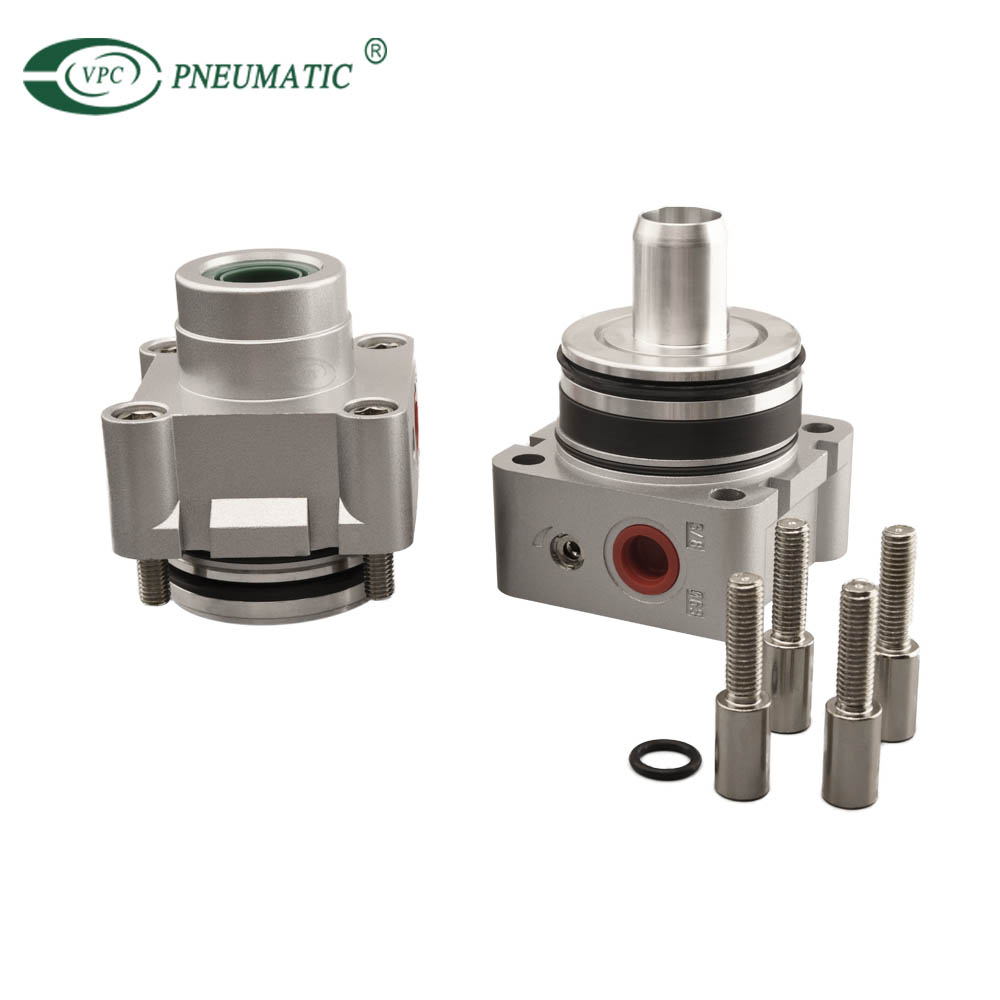

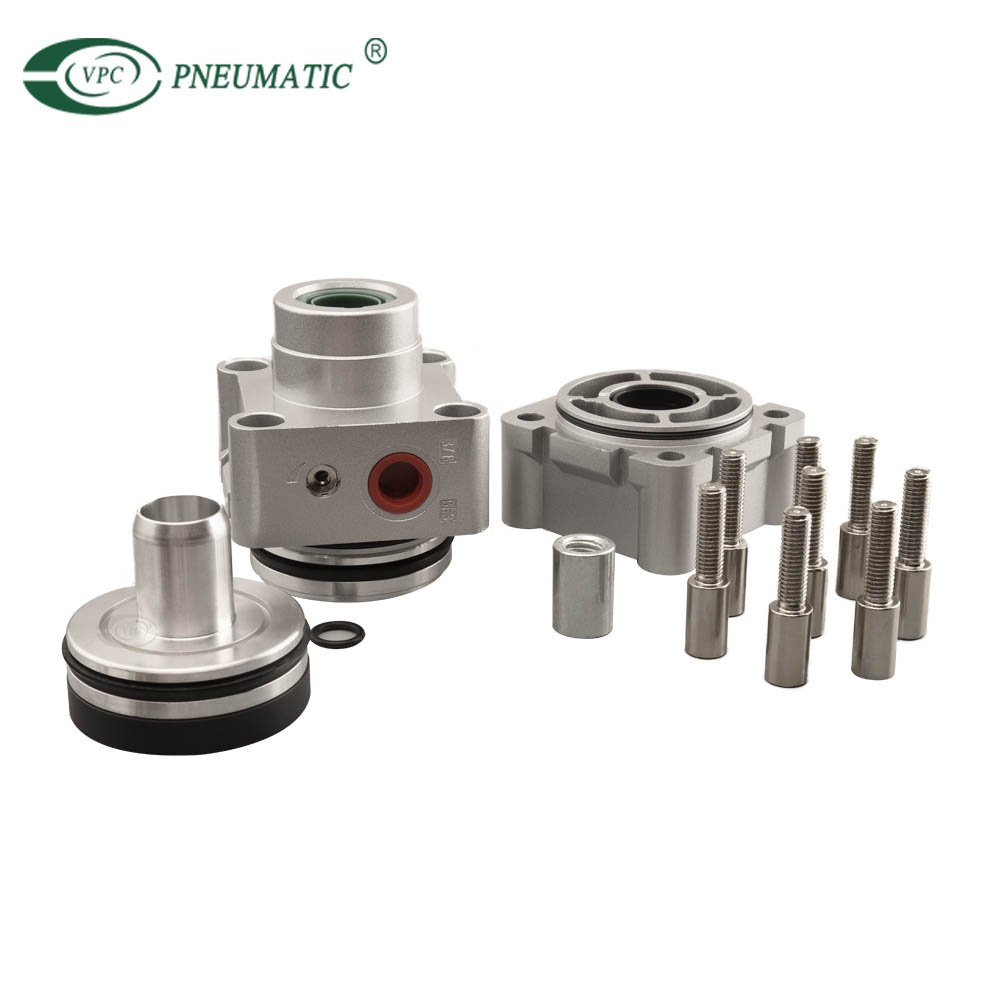

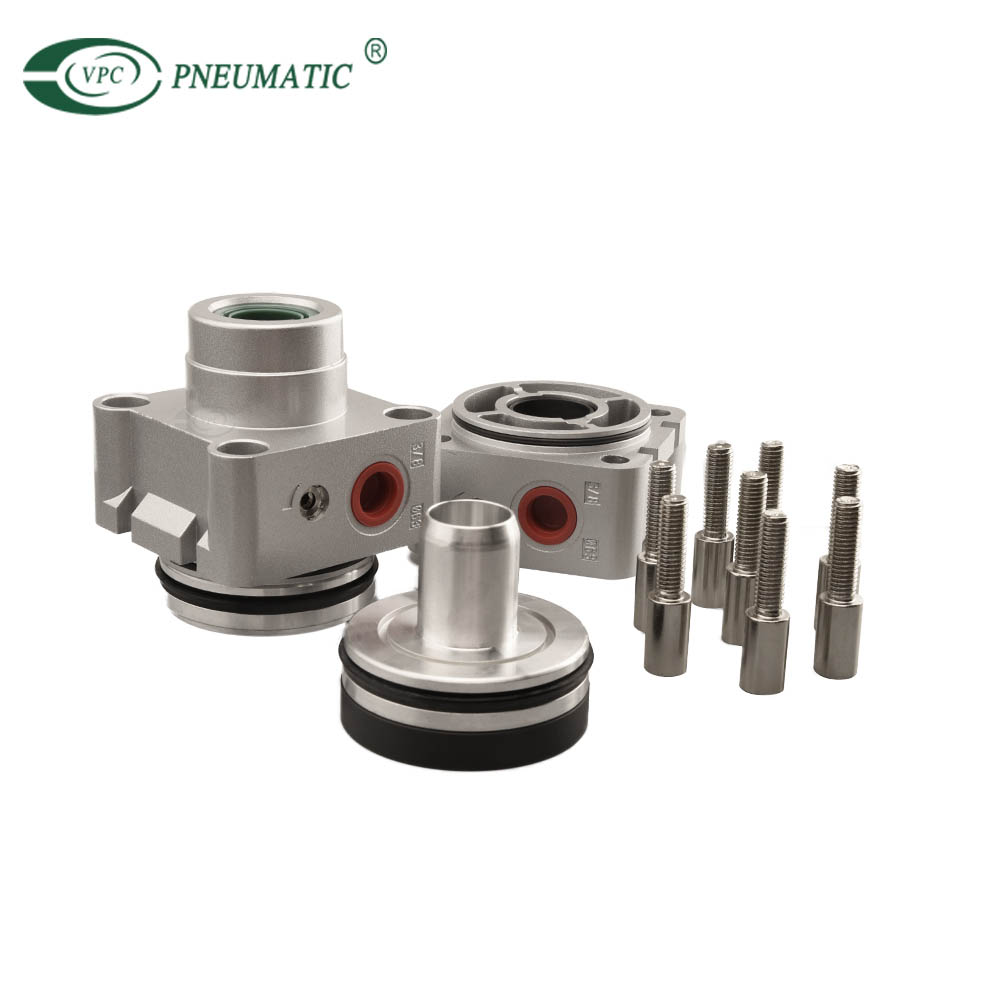

Q6: คุณขายชุดซ่อมกระบอกนิวแมติกหรือไม่?
ใช่ เราจำหน่ายชุดซ่อมกระบอกสูบและอุปกรณ์เสริมอื่นๆ ทุกประเภทโปรดติดต่อเราหากคุณต้องการ
