VL400-08
VPC Pneumatic
8421399000
สื่อการทำงาน: | |
---|---|
อุณหภูมิในการทำงาน: | |
ช่วงการปรับความดัน: | |
ความแม่นยำของตัวกรอง: | |
วัสดุชาม: | |
สถานะห้องว่าง: | |
รายละเอียดสินค้า
* เครื่องหล่อลื่นความหนาแน่นคงที่โดยตรงจะเพิ่มปริมาณน้ำมันที่ได้รับการควบคุมลงในอากาศอัดวาล์วจะรักษาปริมาณละอองน้ำมันตามสัดส่วนการไหลของน้ำมันที่ถูกบีบอัด
* แรงดันตกเกิดขึ้นเมื่อการไหลของอากาศผ่านถ้วยน้ำมันป้อนน้ำมันจากชามไปยังตัวบ่งชี้น้ำมันสายตาหยดน้ำมันไหลเข้าสู่ช่องอากาศเมื่อถูกทำให้เป็นละออง
* อัตราการหยดของน้ำมันถูกควบคุมโดยใช้สกรูปรับโดยปกติแล้ว 1 ถึง 12 หยด/1,000 ลิตรของอากาศก็เพียงพอแล้ว
บันทึก

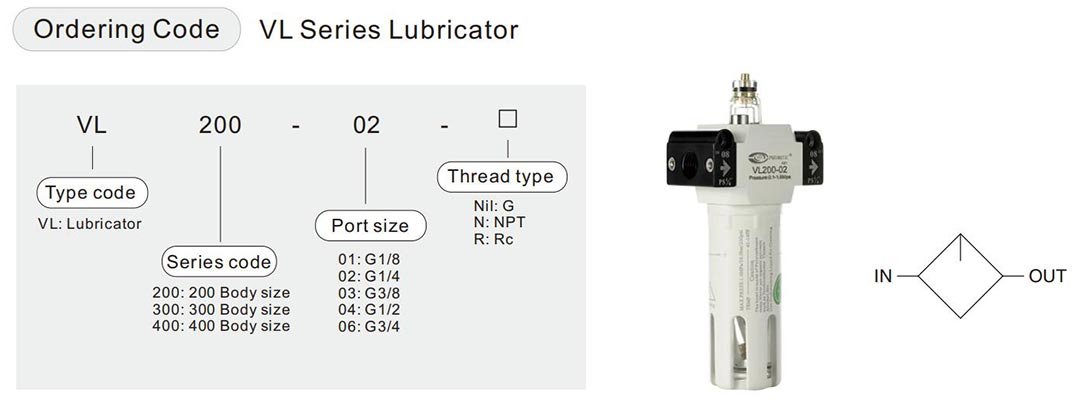

* มีเธรด G, PT และ NPT
ข้อมูลจำเพาะของผลิตภัณฑ์
แบบอย่าง | VL200-01 | VL200-02 | VL200-03 | VL300-02 | วี.แอล300-03 | วี.แอล300-04 | VL400-02 | VL400-03 | VL400-04 | VL400-06 | |
สื่อการทำงาน | อากาศบริสุทธิ์ (การกรอง40μm) | ||||||||||
พอร์ตเจาะ | ป.1/8 | ป.1/4 | ป.3/8 | ป.1/4 | ป.3/8 | ป.1/2 | ป.1/4 | ป.3/8 | G1/2 | ป.3/4 | |
ความแม่นยำในการกรอง | 25μm หรือ 5μm | ||||||||||
พิสูจน์แรงดัน | 0.15 ถึง 0.8MPa(20 ถึง 116Psi)/0.15 ถึง 1.2MPa(20-174Psi) | ||||||||||
สูงสุดความกดดันจากการทำงาน | 1.0Mpa(145Psi)/1.6MPa(230Psi) | ||||||||||
นาที. แรงดันใช้งาน | 0.8MPa(116Psi)/1.0MPa(230Psi) | ||||||||||
อุณหภูมิในการทำงาน | 5 ถึง 60 ℃ | ||||||||||
ความจุโถระบายน้ำ | 30cc | 100cc | 160cc | ||||||||
แนะนำน้ำมันหล่อลื่น | ISO VG 32 หรือเทียบเท่า |

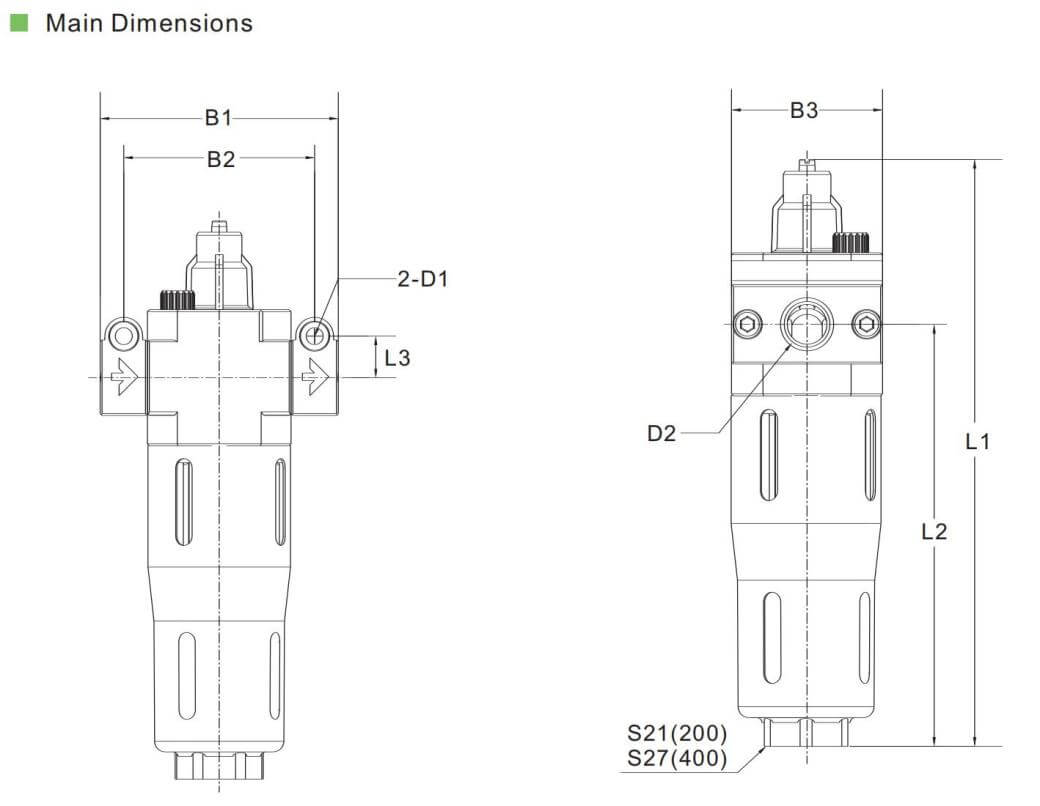

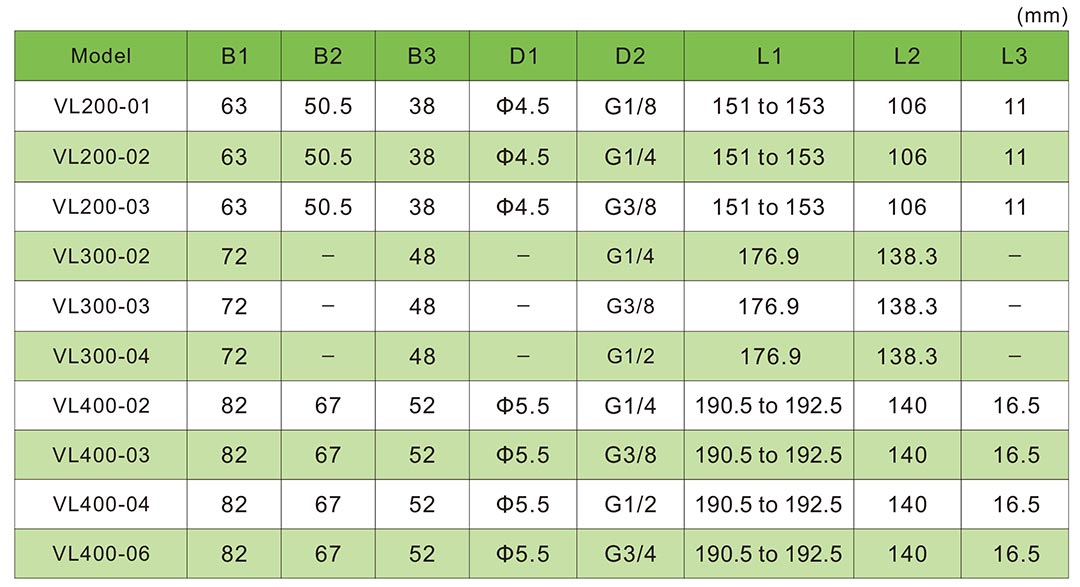

มิติข้อมูลหลัก
คำถามที่พบบ่อยเกี่ยวกับผลิตภัณฑ์
ไตรมาสที่ 1หน่วย FRL คืออะไร?
หนึ่ง หน่วย FRL ประกอบด้วยตัวกรอง (F) ตัวควบคุม (R) และตัวหล่อลื่น (L)หน่วยแต่ละหน่วยเหล่านี้สามารถรวมกันเป็นหน่วยเดียวเพื่อให้แน่ใจว่าอากาศสะอาดในระบบนิวเมติกส์นอกจากนี้ยังสามารถใช้แต่ละส่วนประกอบแยกกันได้
ไตรมาสที่ 2วัตถุประสงค์ของ air lubrirator คืออะไร?
เครื่องหล่อลื่นสำหรับระบบนิวเมติกส์ ให้การหล่อลื่นชิ้นส่วนทำงานภายในของเครื่องมือลมและส่วนประกอบต่างๆ รวมถึงกระบอกลม วาล์ว และมอเตอร์อุปกรณ์จะฉีดน้ำมันเข้าไปในสายการบิน เพื่อให้มั่นใจว่าน้ำมันจะทำงานในระดับที่เหมาะสมตลอดเวลา
ไตรมาสที่ 3ตัวอย่างของ air lubricator คืออะไร?
เครื่องหล่อลื่นอากาศมีสองประเภท - หมอกน้ำมันและหมอกขนาดเล็กหน่วยมาตรฐานคือหมอกขนาดเล็กเนื่องจากให้หมอกละอองที่ดีที่สุดชุดพ่นละอองน้ำมันจะใช้กับรางเลื่อนของเครื่องจักรที่ต้องการการหล่อลื่นจำนวนมากเท่านั้น
ไตรมาสที่ 4คุณวาง air lubricator ไว้ที่ไหนในระบบนิวแมติกส์?
ติดตั้งตัวหล่อลื่นเพื่อให้อากาศไหลจาก 'IN' ไปยัง 'OUT' ตามที่ทำเครื่องหมายไว้บนตัวหล่อลื่นการติดตั้งควรอยู่ที่ปลายน้ำของตัวกรองและเรกูเลเตอร์ แต่เหนือน้ำของอุปกรณ์ที่จะติดตั้งเพื่อหล่อลื่น (วาล์ว กระบอกสูบ เครื่องมือ ฯลฯ)
Q5.น้ำมันชนิดใดที่ใช้ใน Pneumatic lubricator?
เติมน้ำมันหล่อลื่น ใช้น้ำมันเทอร์ไบน์ ISO VG 32 สำหรับเครื่องหล่อลื่นปลดการเชื่อมต่อแหล่งจ่ายอากาศขั้นแรก ให้ถอดอ่างน้ำมันเครื่องออกแล้วเติมน้ำมันให้ต่ำกว่าระดับสูงสุดเมื่อดึงจุกปิดลง ให้หมุนอ่างน้ำมันเครื่องไปด้านใดด้านหนึ่งเพื่อถอดออก
หากต้องการเรียนรู้เพิ่มเติมเกี่ยวกับหน่วย FRL โปรดติดต่อ VPC!
