วาล์วโซลินอยด์สูญญากาศคืออะไร?

◆ เว็บไซต์ภาษาสเปนอย่างเป็นทางการของ VPC

1. วาล์วโซลินอยด์สูญญากาศทำงานอย่างไร?

วาล์ว โซลินอยด์สูญญากาศ ใช้หลักการแม่เหล็กไฟฟ้าในการขับเคลื่อนการเปิดและปิดแกนวาล์วหรือที่นั่งวาล์วผ่านสนามแม่เหล็กที่สร้างขึ้นโดยขดลวดแม่เหล็กไฟฟ้าซึ่งควบคุม การไหลเวียนของสูญญากาศ หรือ อากาศอัด.

2. ฟังก์ชั่นของวาล์วโซลินอยด์สูญญากาศ

① สวิตช์ควบคุม วงจรสูญญากาศ

② การป้องกันการต่อต้านการไหลกลับ : ป้องกันไม่ให้อากาศภายนอกเข้าสู่ระบบสูญญากาศโดยไม่ตั้งใจและปกป้องสถานะสูญญากาศ

③ การควบคุมอัตโนมัติ : ด้วย PLC และระบบควบคุมอื่น ๆ วาล์วโซลินอยด์สูญญากาศสามารถตระหนักถึงการทำงานอัตโนมัติ

④รองรับ ระดับสูญญากาศ และ ข้อกำหนดการไหล ที่แตกต่างกัน

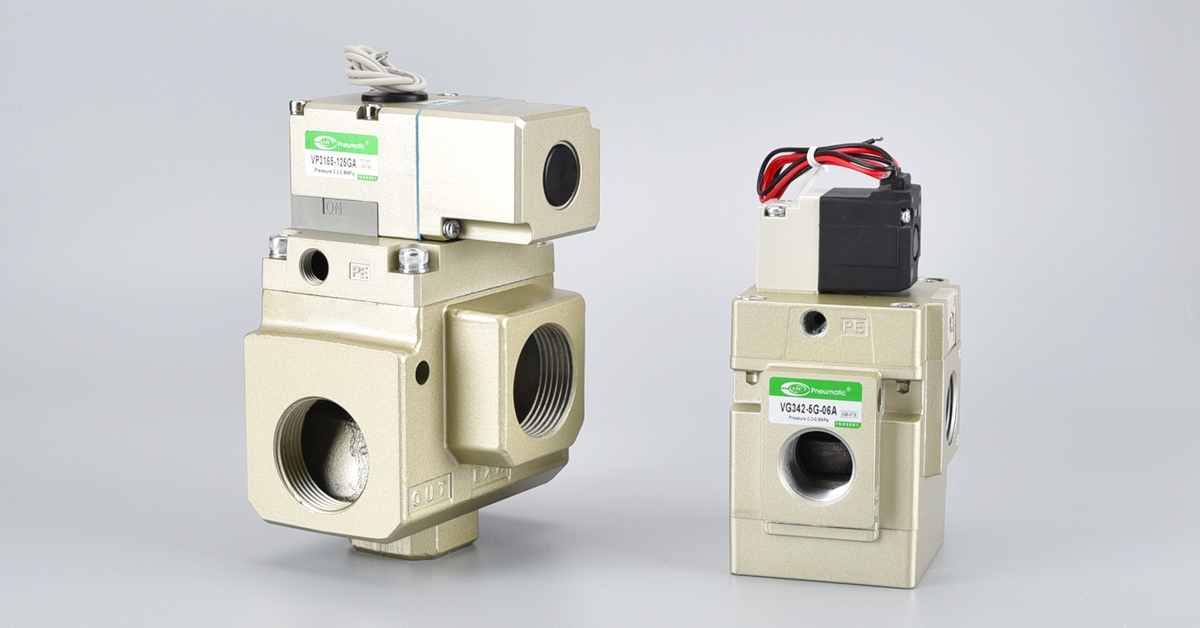

3. วาล์วโซลินอยด์ที่ใช้สำหรับสูญญากาศคืออะไร?

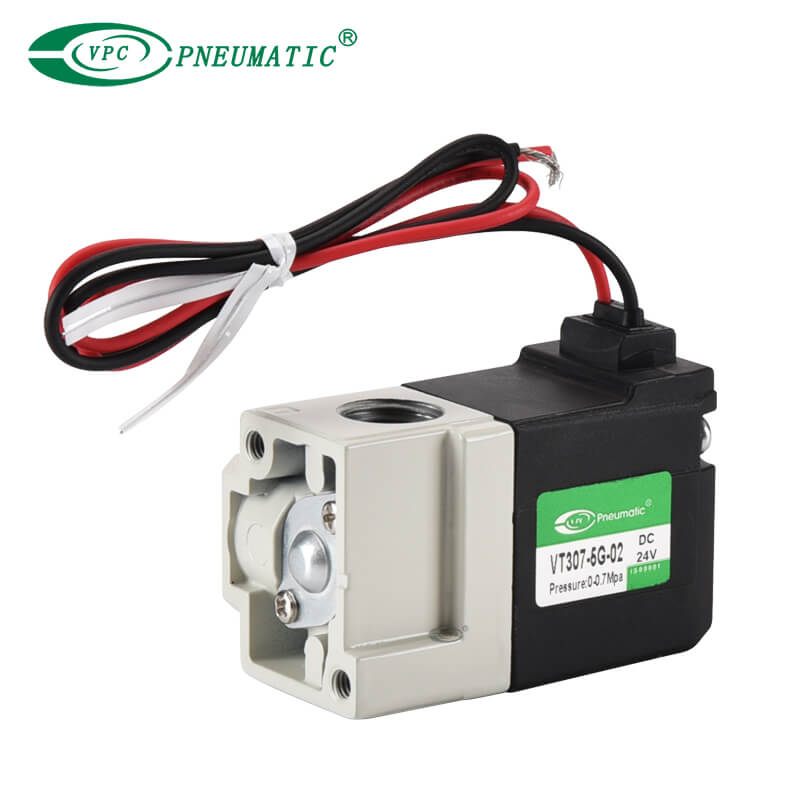

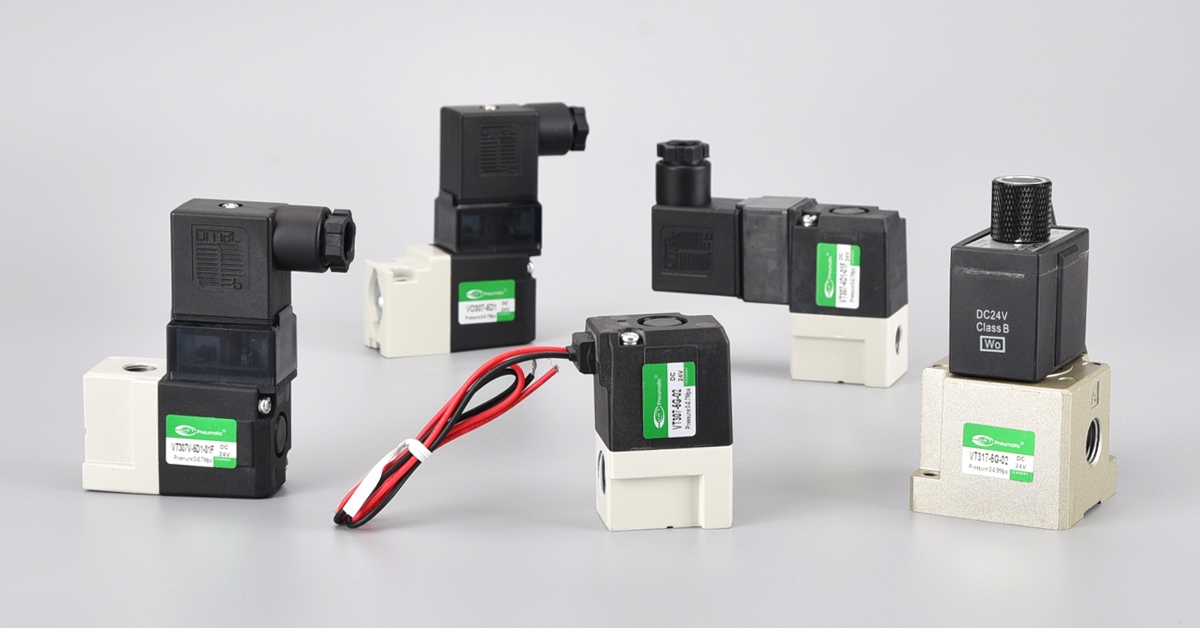

① VT307 Series Direct Poppet Type 3 พอร์ตโซลินอยด์วาล์ว (ซีลยาง)

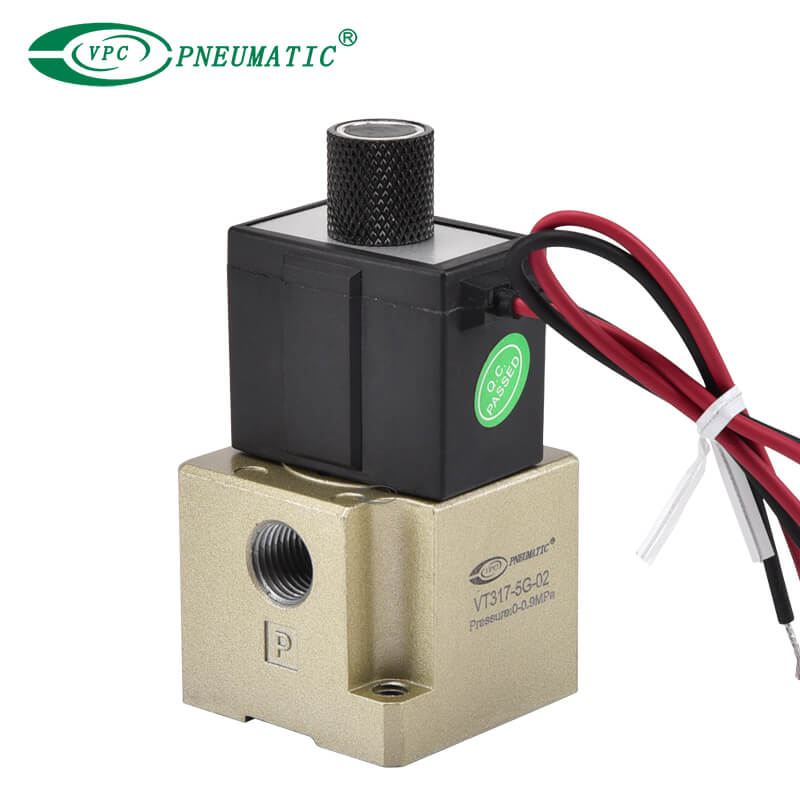

② VT317 Series Direct Poppet Type 3 พอร์ตวาล์วโซลินอยด์พอร์ต

หลักการทำงาน : แกนวาล์วของ VT Series วาล์วที่ออกฤทธิ์โดยตรงนั้นใช้ โครงสร้างของด็อกพ็อป ซึ่งหมายความว่าแกนวาล์วถูกขับขึ้นและลงโดยตรงโดยขดลวดแม่เหล็กไฟฟ้าเพื่อเปิดหรือปิดวาล์ว

คุณสมบัติ :

• การออกแบบการแสดงโดยตรง: ไม่ได้ขึ้นอยู่กับแรงดันนำร่องเหมาะสำหรับ ระบบแรงดันต่ำและสูญญากาศ.

• โครงสร้างวาล์วยก : ประสิทธิภาพการปิดผนึกที่ดี, ความหนาแน่นของอากาศสูง, การสลับการสลับที่มั่นคง

• มีรุ่นที่หลากหลาย: VT307 , VT317 , VO Vo Manifold Valve และข้อกำหนดอื่น ๆ เหมาะสำหรับความต้องการการไหลที่แตกต่างกัน

• การกำหนดค่ามัลติฟังก์ชั่น: VT Series วาล์วเดี่ยวมี 6 ฟังก์ชั่น: รวมวาล์วปิดตามปกติวาล์วเปิดปกติวาล์ว ตัวเลือก , วาล์ว diverter ฯลฯ

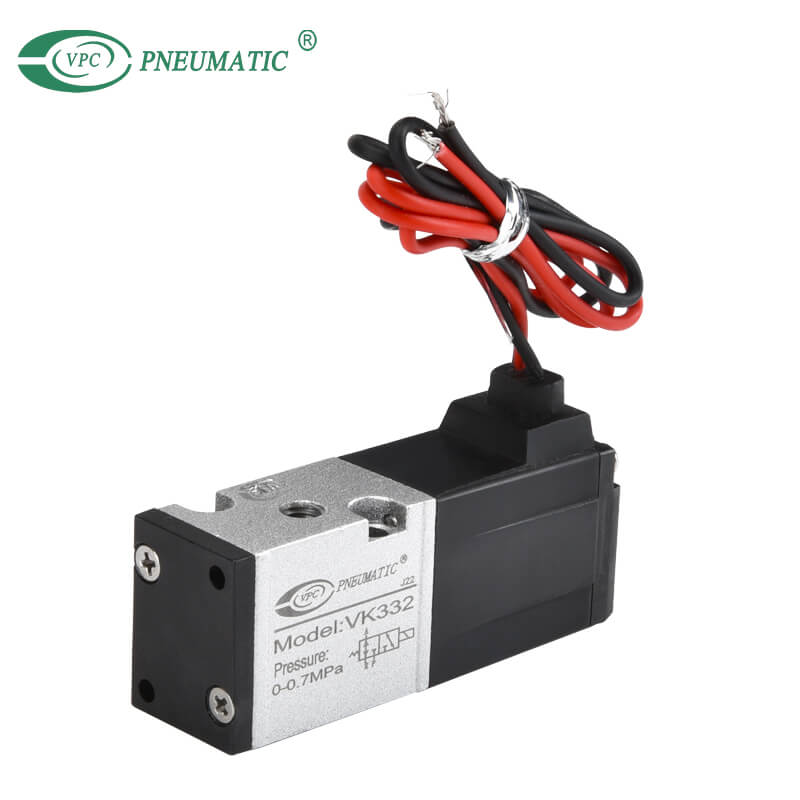

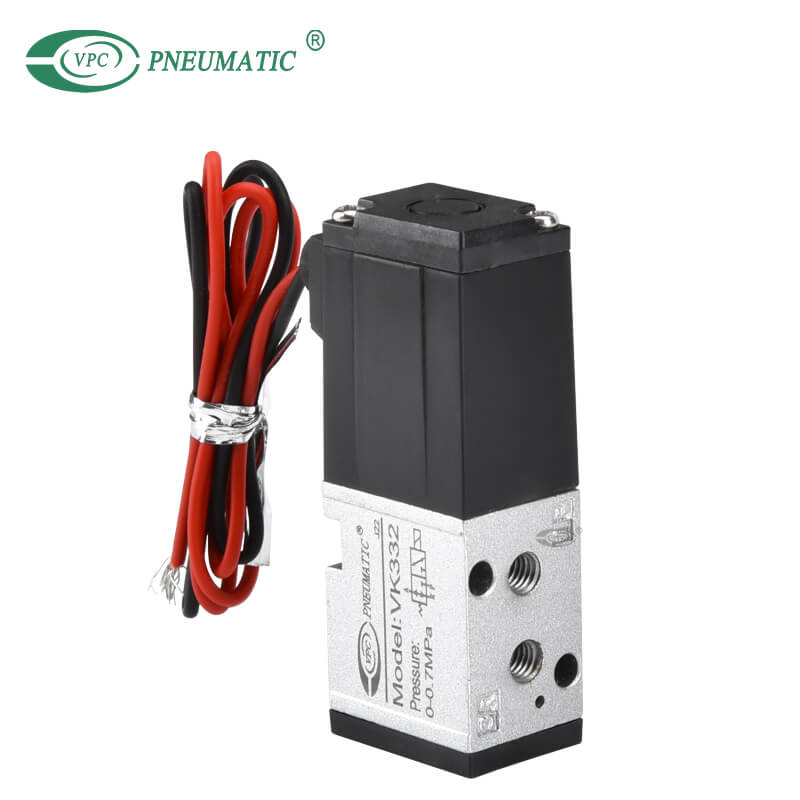

③ VK300 Series 3 พอร์ตโซลินอยด์วาล์ว, ด็อกพ็อกพ็อตที่ทำงานโดยตรง

หลักการทำงาน : แรงแม่เหล็กไฟฟ้า ขับเคลื่อน แกนวาล์วโดยตรงเพื่อเลื่อนขึ้นและลงเพื่อให้เกิดการควบคุมก๊าซ

คุณสมบัติ :

• ความดันสูญญากาศ: -101.2kpa

• การออกแบบสิ่งแวดล้อมที่ปราศจากทองแดง : วัสดุที่ปราศจากทองแดงและความเข้ากันได้ของสูญญากาศตรงตามข้อกำหนดของห้องสะอาด

• การใช้พลังงานต่ำ: DC 4W (มาตรฐาน), DC 2W

• การไหลสูง: c = 0.80 dm³/(s · bar)

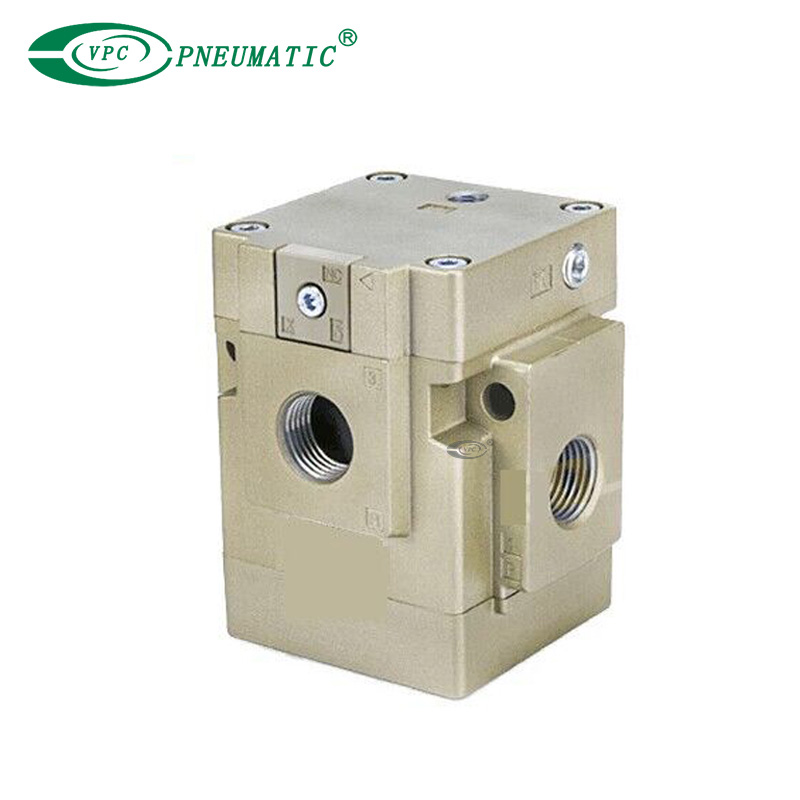

④ VGA342 Series 3 Port Air Verated Valve

⑤ VG342 Series Pilot Operated Poppet Type 3 พอร์ตโซลินอยด์วาล์ว (ซีลยาง)

หลักการการทำงาน : วาล์วนำร่องถูกขับเคลื่อนด้วยขดลวดแม่เหล็กไฟฟ้าและวาล์วนำร่องใช้ในการควบคุมการเปิดและปิดวาล์วหลักเพื่อให้ได้การสลับเส้นทางแก๊ส

คุณสมบัติ :

• ใช้งานได้ภายใต้สภาวะสูญญากาศและความดันต่ำ: สูญญากาศ: -101.2 kPa / แรงดันต่ำ: 0 ถึง 0.2 MPa

• การใช้พลังงานต่ำ : DC 4 W (ประเภทมาตรฐาน) / DC 1.8 W (ประเภทการใช้พลังงานต่ำ)

• เป็นไปได้.

• แอสเซมบลีแอคทูเอเตอร์ที่ใช้แทนกันได้: NC (ปกติปิด), ไม่ (ปกติเปิด) หรือ ประเภทนักบินภายนอก.

• สามารถใช้เป็นวาล์วตัวเลือกหรือวาล์วหาร (ประเภทนักบินภายนอก)

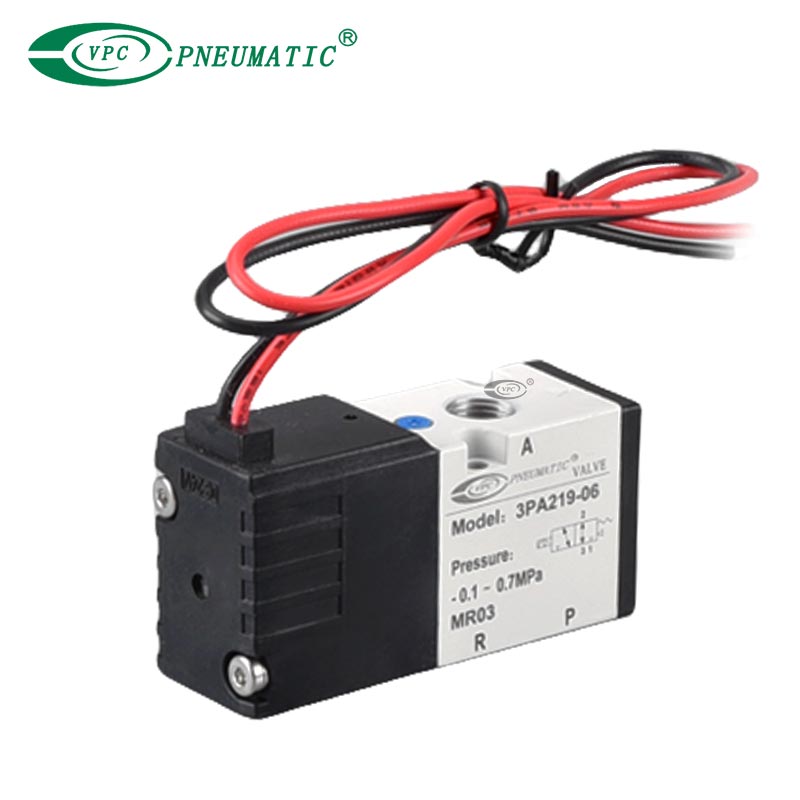

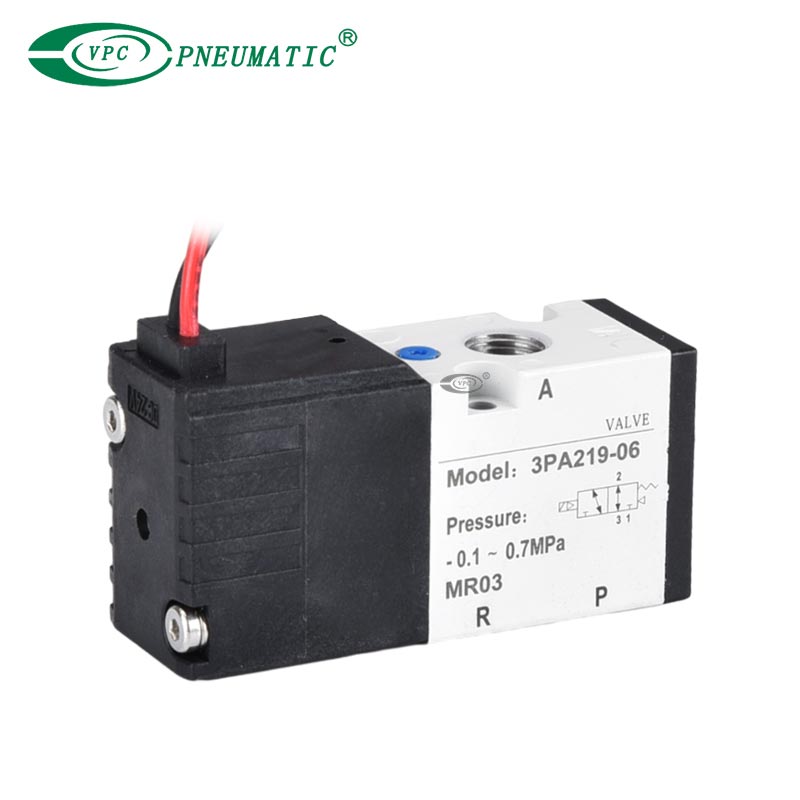

⑥ 3PA/3PB ซีรี่ส์โดยตรงรักษาการ 3 พอร์ตวาล์วหุบ

โครงสร้างซีรีย์ 3PA/3PB เป็น วาล์ววาล์วประเภทแรงดันที่สมดุล ซึ่งไม่ได้รับผลกระทบจากแรงดันในการทำงานและบรรลุประสิทธิภาพการไหลของอัตราการไหลที่มีขนาดใหญ่ต่ำ

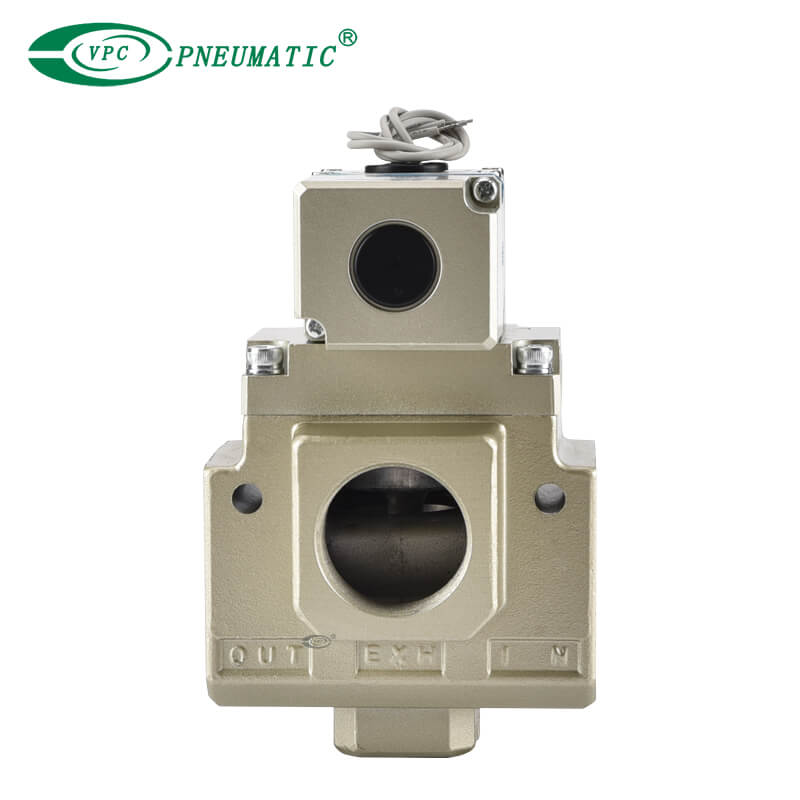

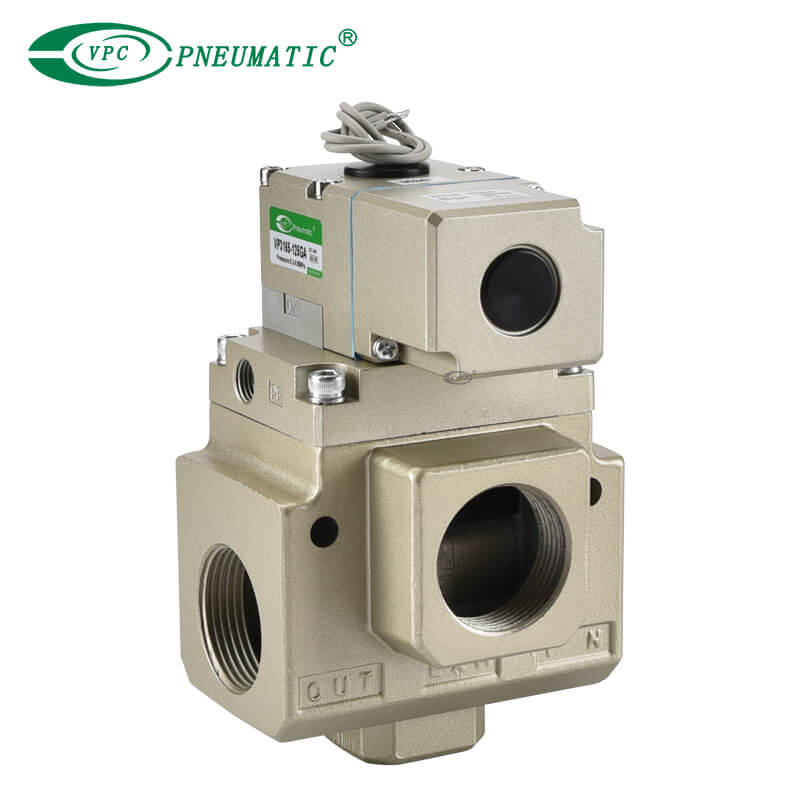

⑦ VP3145/3165/1185 ซีรีส์ขนาดใหญ่ขนาด 3 พอร์ตโซลินอยด์วาล์ว (ซีลยาง)

หลักการทำงาน : การเชื่อมต่อระหว่างสามช่องทาง ( พอร์ตไอเสีย , พอร์ตการทำงาน , ทางเข้า ) ถูกควบคุมโดยสัญญาณไฟฟ้า โครงสร้างนำร่องขับเคลื่อนวาล์วนำร่องให้ทำงานเมื่อขดลวดแม่เหล็กไฟฟ้าได้รับพลังงานควบคุมวาล์วหลักเพื่อเปิดหรือปิดและตระหนักถึงการสลับเส้นทางแก๊ส

คุณสมบัติ :

• การไหลขนาดใหญ่และ ความต้านทานไอเสียต่ำ.

• เหมาะสำหรับใช้ในสภาพแวดล้อมสูญญากาศและความดันต่ำ

• ความสามารถในการสลับระหว่าง NC (ปกติปิด) และไม่มีการกำหนดค่า (ปกติเปิด)

• การปิดผนึกอีลาสโตเมอร์.

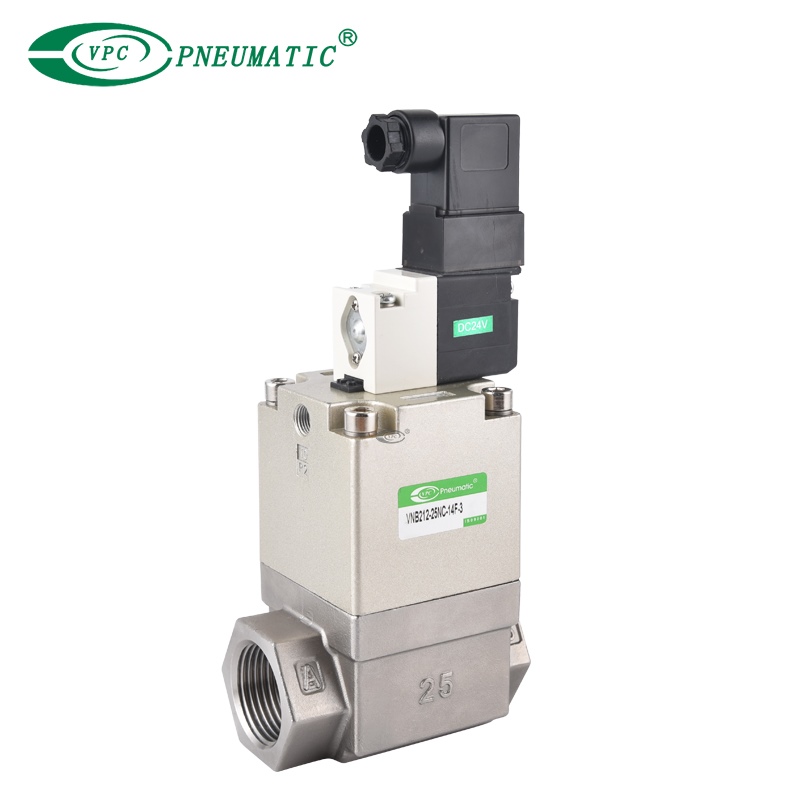

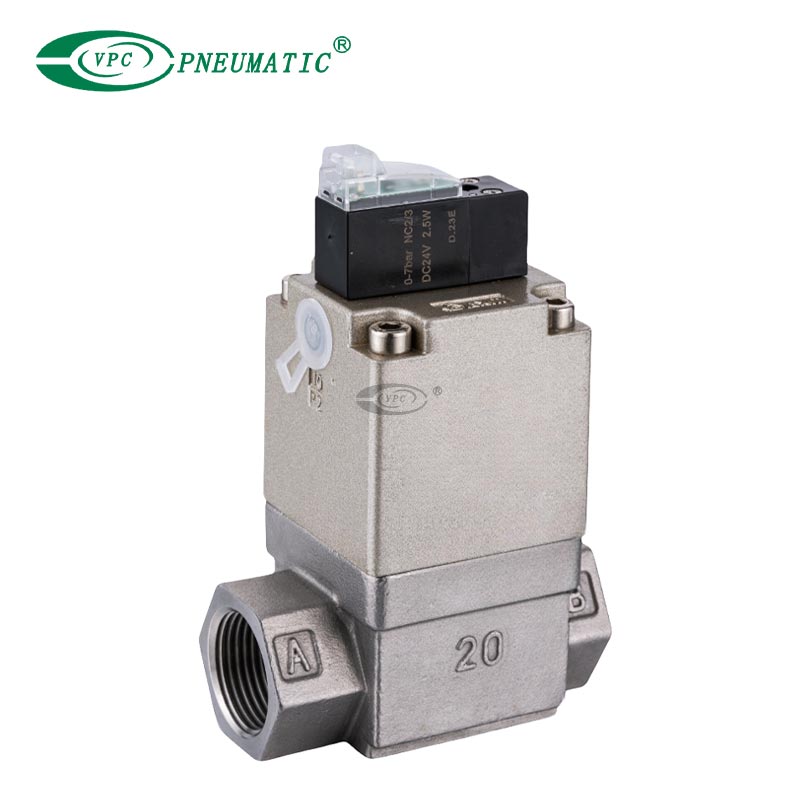

⑧ VNB Series Valve กระบวนการดำเนินการ Air สำหรับการควบคุมการไหล

วาล์วโซลินอยด์สูญญากาศ VNB สามารถใช้กับของเหลวที่หลากหลายเช่นอากาศน้ำน้ำมันน้ำมันเบนซินสูญญากาศ ฯลฯ โดยเลือกวัสดุร่างกายวาล์วและวัสดุซีลที่แตกต่างกัน ปรับการไหลของของไหลอย่างแม่นยำ.

4. จะตัดสินได้อย่างไรว่าวาล์วโซลินอยด์สูญญากาศเสียหายหรือไม่?

① ไม่มีการกระทำหลังจากเพิ่มพลัง

ใช้มัลติมิเตอร์เพื่อวัดความต้านทานขดลวด หากเปิดหรือลัดวงจรขดลวดอาจได้รับความเสียหาย

② วาล์วติดอยู่หรือตอบสนองช้า

รื้อร่างวาล์วหลังจากปิดไฟและตรวจสอบว่ามีสิ่งสกปรกหรือความเสียหายภายในหรือไม่

③ ไม่สามารถสร้างสูญญากาศหรือรั่วไหลได้

ตรวจสอบว่าที่นั่งและซีลวาล์วมีอายุเสียหายหรือมีสิ่งแปลกปลอมหรือไม่

④ ความร้อนผิดปกติหรือกลิ่นเผา

ตรวจสอบว่าพื้นผิวขดลวดและขั้วเป็นสีดำหรือมีรอยไหม้หลังจากปิดไฟ

⑤ เสียงผิดปกติ

หากคุณได้ยินเสียงที่ส่งเสียงพึมพำหรือเสียงแรงเสียดทานโลหะเมื่อเปิดใช้งานอาจเป็นไปได้ว่าแกนวาล์วจะสวมใส่หรือแรงแม่เหล็กไฟฟ้าไม่เพียงพอ

วาล์วโซลินอยด์สูญญากาศถูกนำมาใช้กันอย่างแพร่หลายใน V Acuum Adsorption Manipulators , ระบบ , บรรจุภัณฑ์เครื่องจักร เครื่องดูดฝุ่น ในอุตสาหกรรมอิเล็กทรอนิกส์ ฯลฯ หากคุณต้องการทราบข้อมูลผลิตภัณฑ์เพิ่มเติม VPC ให้คำแนะนำการเลือกและการสนับสนุนทางเทคนิคโปรด ติดต่อ VPC Pneumatic !
