เครื่องควบคุมลมแบบไฟฟ้าคืออะไร

หมวดจำนวน:1     การ:บรรณาธิการเว็บไซต์     เผยแพร่: 2567-06-17      ที่มา:เว็บไซต์

1. เครื่องควบคุมนิวแมติกไฟฟ้าคืออะไร?

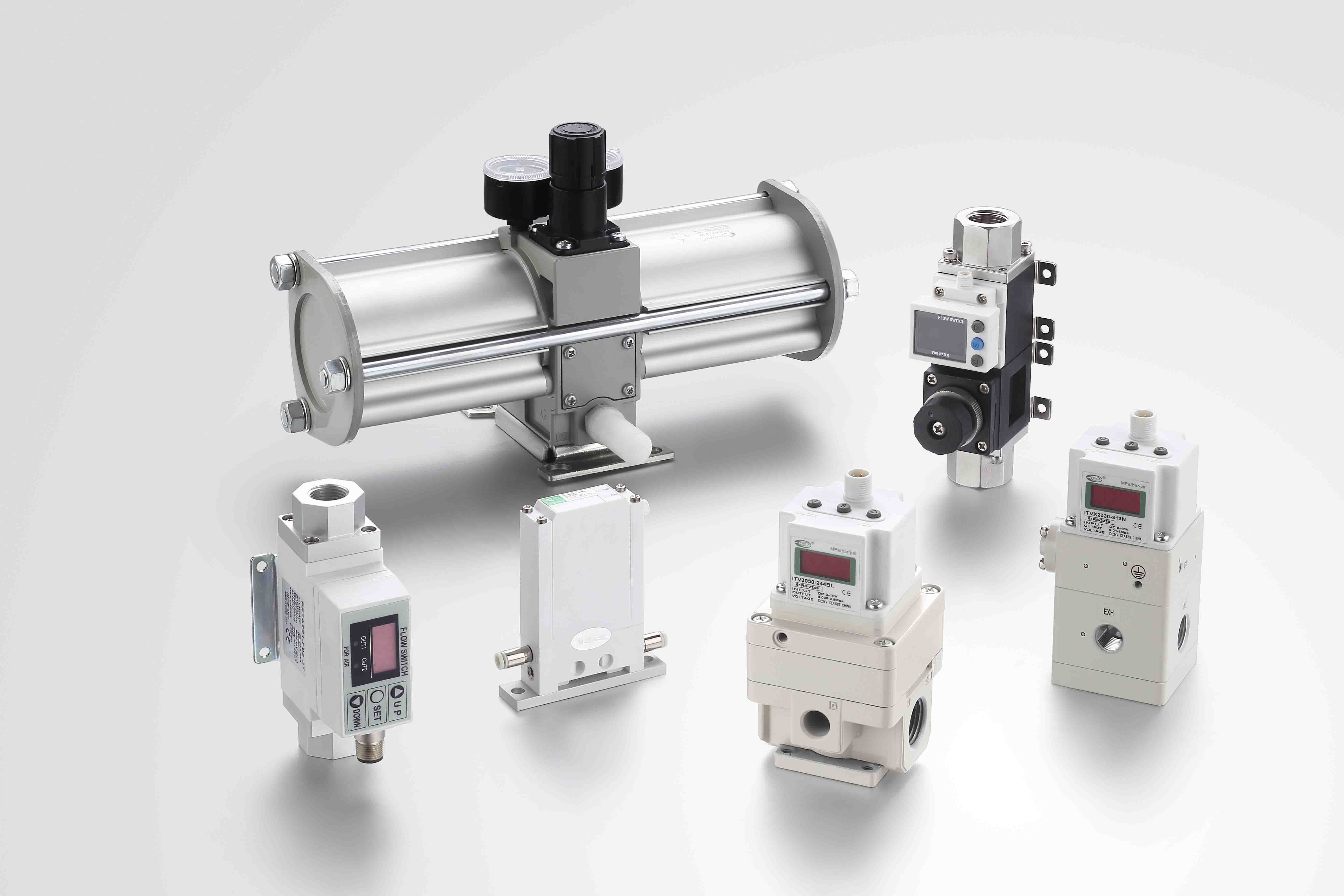

หนึ่ง ตัวควบคุมนิวแมติกอิเล็กทรอนิกส์ เป็นอุปกรณ์ที่ออกแบบมาเพื่อควบคุมแรงดันของอากาศอัดหรือก๊าซในระบบนิวแมติกมันทำงานโดยการรับสัญญาณอินพุตอิเล็กทรอนิกส์ โดยทั่วไปจากตัวควบคุมลอจิกแบบโปรแกรมได้ (PLC) หรืออุปกรณ์ที่คล้ายกัน และปรับเอาท์พุตนิวแมติกส์เพื่อให้ตรงกับสัญญาณอินพุตตามสัดส่วนตัวควบคุมอิเล็กทรอนิกส์ถูกใช้เมื่อจำเป็นต้องปรับแรงดันแก๊สอย่างต่อเนื่องหรือแบบไม่มีขั้นตอน


2. เครื่องควบคุมอิเล็กโทรนิวแมติกส์ของ ITV มีกี่ซีรีส์?

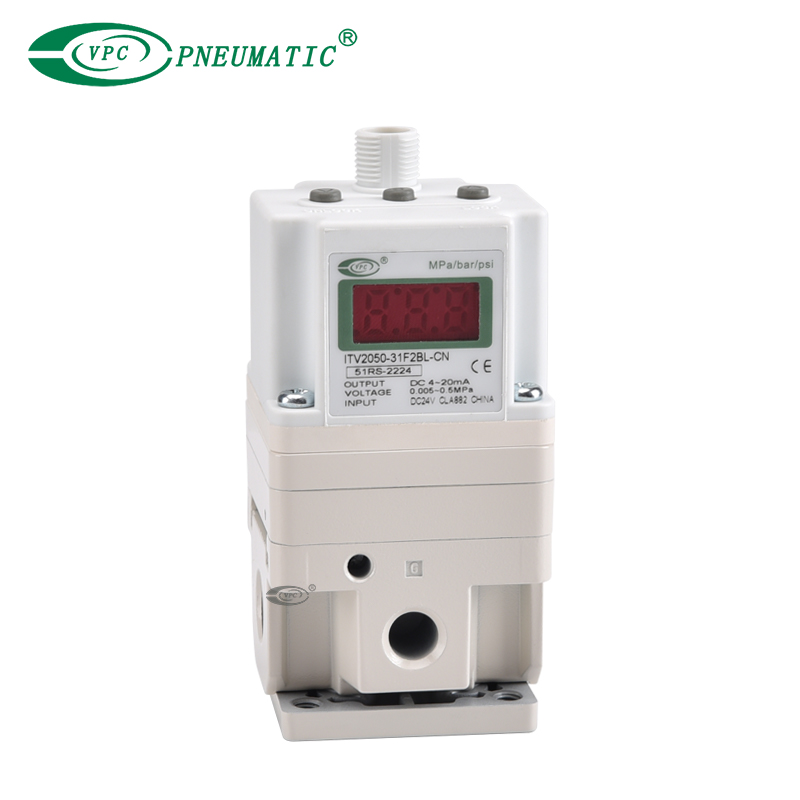

TV Series เครื่องปรับลมด้วยไฟฟ้า (ปกติ)

ช่วงแรงดันใช้งาน: 0.005 ถึง 1.0 MPaให้การไหลและเวลาตอบสนองที่ดีซีรีส์แรงดันปกติมีข้อดีหลักของซีรีส์ ITV ซึ่งรวมถึง การควบคุมสัดส่วนที่แม่นยำตอบสนองรวดเร็วและกำหนดค่าได้ง่าย เหมาะสำหรับช่วงแรงดันมาตรฐานที่พบได้ทั่วไปในการใช้งานด้านนิวแมติกส์ทางอุตสาหกรรม ตัวอย่าง: ไอทีวี2050

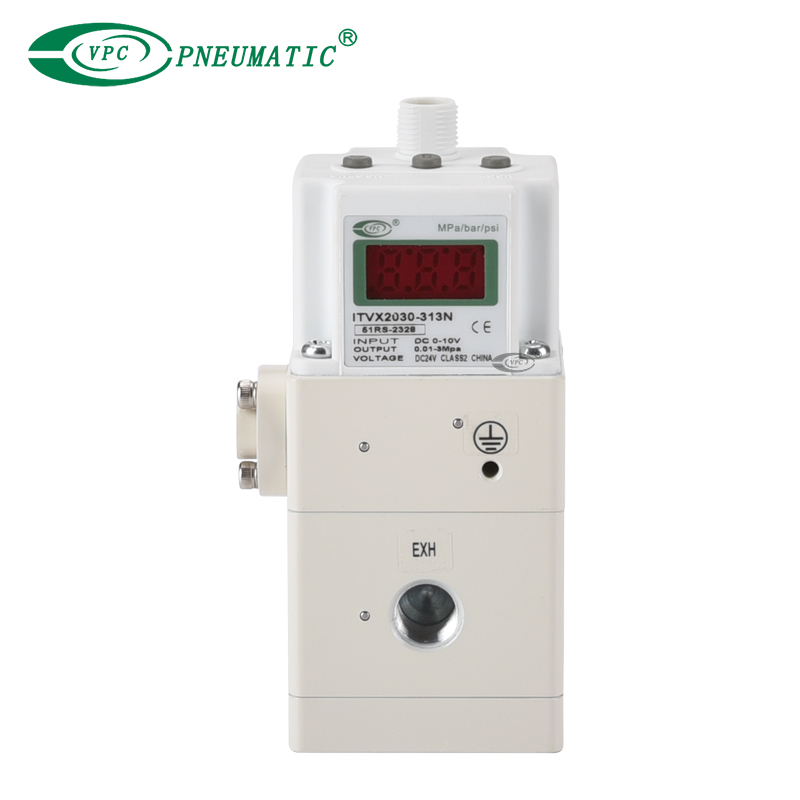

ITVX Series เครื่องปรับลมไฟฟ้าแรงดันสูง

ช่วงแรงดันใช้งาน: 0.1 ถึง 3.0 เมกะพาสคัลเหมาะสำหรับสภาพแวดล้อมที่มีแรงดันสูงและสามารถให้อัตราการไหลที่สูงกว่าเมื่อเทียบกับรุ่นแรงดันปกติซีรีส์แรงดันสูงมีข้อดีของการควบคุมสัดส่วนด้วยไฟฟ้า เช่น ความแม่นยำ การตอบสนอง และความสามารถในการกำหนดค่า และยังมีความสามารถในการจัดการ ความกดดันในการทำงานที่สูงขึ้น สูงถึง 3.0 MPa ตัวอย่าง: ITVX2030

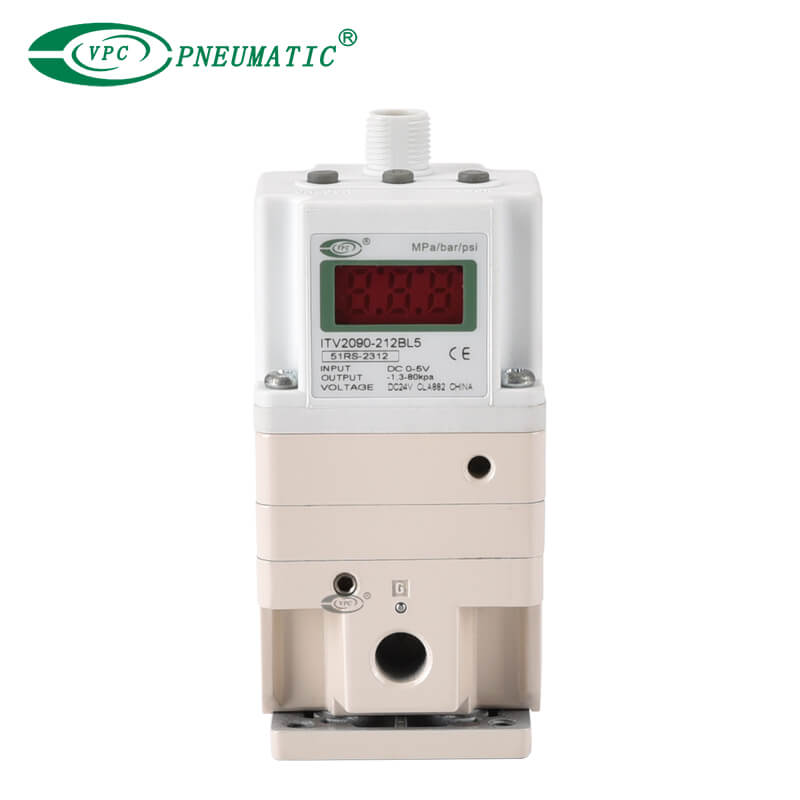

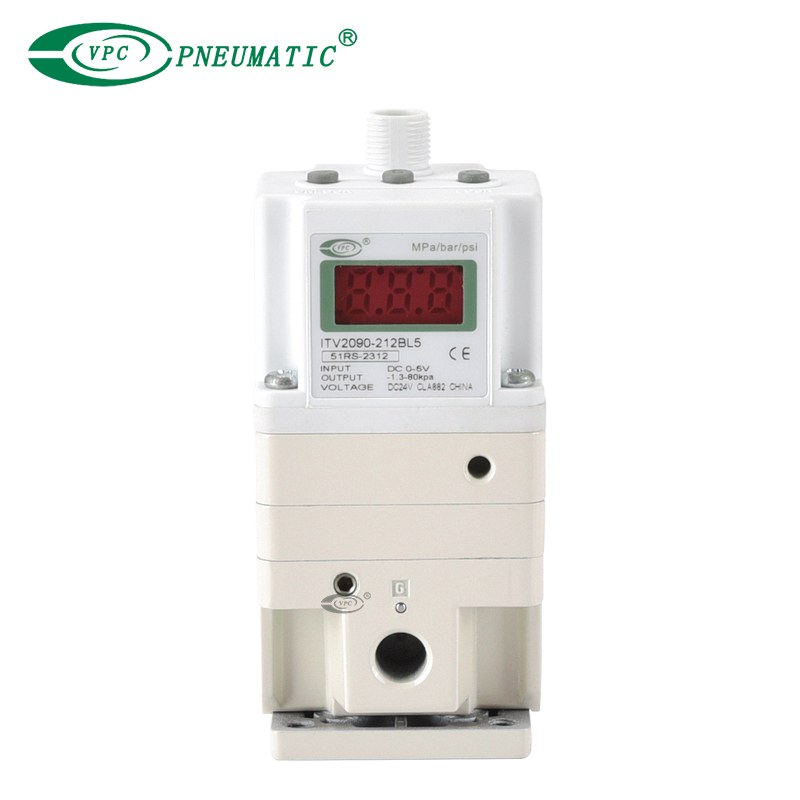

ITV2090 Series ตัวปรับแรงดันลมสุญญากาศแบบอิเล็กทรอนิกส์

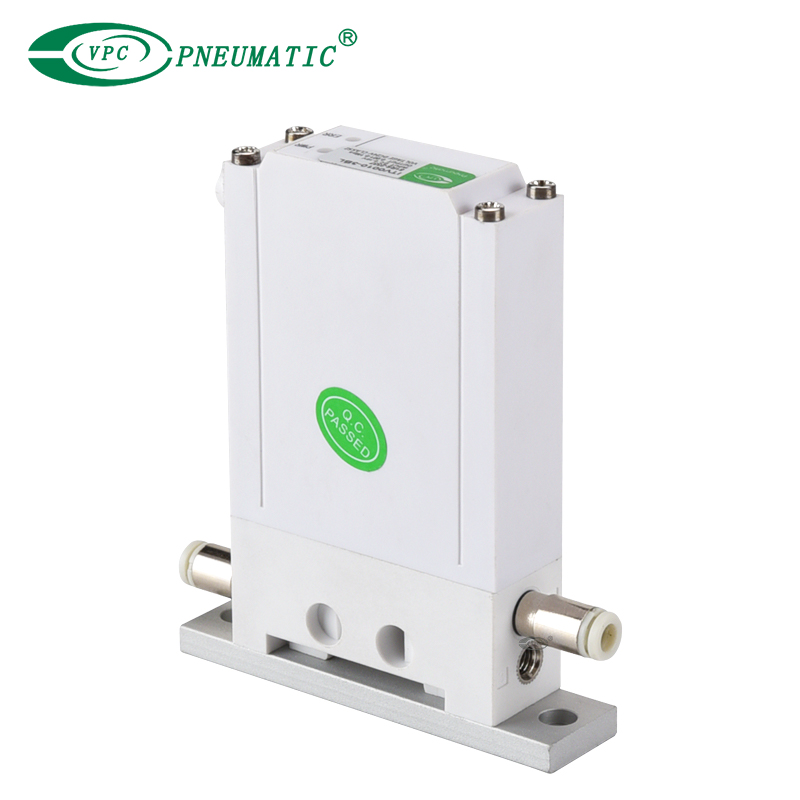

ช่วงแรงดันใช้งาน: -1.3 ถึง -80 กิโลปาสคาล (สุญญากาศ) ดีไซน์กะทัดรัด น้ำหนักเบา ใช้งานง่าย รวมเข้ากับระบบสุญญากาศโดยสามารถให้แรงดันหรือการควบคุมการไหลที่แม่นยำและละเอียดอ่อนในระบบและกระบวนการสุญญากาศ ตัวอย่าง: ITV2090, ITV0090 (เหมาะสำหรับระบบแรงดันต่ำขนาดกะทัดรัด)

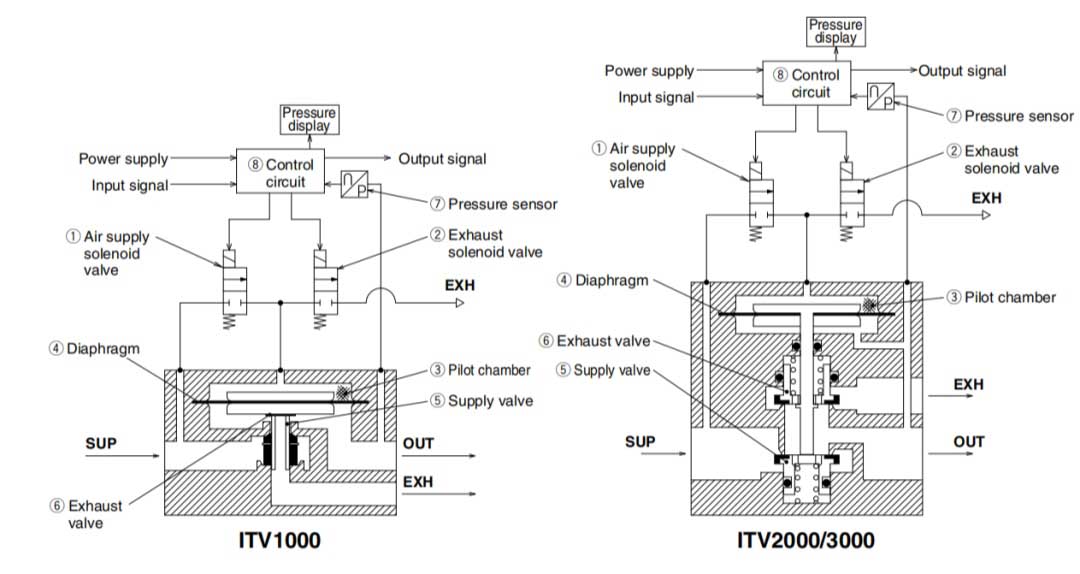

3. เครื่องปรับลมไฟฟ้าทำงานอย่างไร?

เมื่อสัญญาณอินพุตเพิ่มขึ้น โซลินอยด์วาล์วจ่ายอากาศ 1หมุน บนและวาล์วโซลินอยด์ไอเสีย 2 จะหมุน ปิด-ดังนั้น แรงดันจ่ายจะผ่านโซลินอยด์วาล์วจ่ายอากาศ 1 และจ่ายไปที่ห้องนำร่อง 3ความดันในห้องนำร่อง ④ เพิ่มขึ้นและทำงานบนพื้นผิวด้านบนของไดอะแฟรม ④เป็นผลให้วาล์วจ่ายอากาศ ⑤ ที่เชื่อมโยงกับไดอะแฟรม ④ เปิดขึ้น และส่วนหนึ่งของ แรงดันจ่ายกลายเป็นแรงดันเอาต์พุต.

แรงดันเอาต์พุตนี้จะป้อนกลับไปยังวงจรควบคุม ⑧ ผ่านเซ็นเซอร์ความดัน ⑦ในที่นี้ การทำงานที่ถูกต้องจะทำงานจนกว่าแรงดันเอาต์พุตจะเป็นสัดส่วนกับสัญญาณอินพุต ทำให้สามารถรับแรงดันเอาต์พุตตามสัดส่วนของสัญญาณอินพุตได้เสมอ


แผนภาพหลักการทำงาน

เครื่องปรับลมไฟฟ้า

4. ข้อดีของตัวควบคุมนิวแมติกอิเล็กทรอนิกส์?

การควบคุมแรงดันอัตโนมัติแบบเดิมเป็นการควบคุมแบบไม่ต่อเนื่อง ซึ่งต้องมีการปรับด้วยตนเองล่วงหน้าเพื่อให้สามารถควบคุมแรงดันอากาศเดียวได้ แต่ไม่สามารถปรับแรงเอาท์พุตและความเร็วเอาท์พุตหลายค่าได้

การควบคุมตัวควบคุมนิวแมติกอิเล็กทรอนิกส์เป็นของ การควบคุมอย่างต่อเนื่องซึ่งตระหนักว่าเอาต์พุตเปลี่ยนแปลงไปตามอินพุต และเอาต์พุตและอินพุตมีความสัมพันธ์ตามสัดส่วนที่แน่นอนด้วยการตั้งค่าเงื่อนไขการควบคุมบางอย่าง ทำให้สามารถปรับเอาท์พุตของแรงหลายแรงและความเร็วเอาท์พุตได้

ข้อดี:

1. สามารถบรรลุผลสำเร็จได้ การปรับความดันและความเร็วแบบไม่มีขั้นตอนหลีกเลี่ยงปรากฏการณ์ผลกระทบเมื่อมีการเปลี่ยนวาล์วอากาศชนิดสวิตช์เปิดตามปกติ

2 สามารถรับรู้การควบคุมระยะไกลและการควบคุมโปรแกรมได้

3 ความแม่นยำในการควบคุมสูง การตอบสนองที่รวดเร็ว และปฏิกิริยาที่ละเอียดอ่อน

5. ตัวควบคุมนิวแมติกแบบอิเล็กทรอนิกส์ใช้ในอุตสาหกรรมใดบ้าง?

วาล์วสัดส่วนไฟฟ้าซีรีส์ ITV เป็นส่วนประกอบอเนกประสงค์ที่สามารถใช้ร่วมกับส่วนประกอบนิวแมติกต่างๆ สำหรับอุปกรณ์และอุตสาหกรรมต่างๆ ตัวอย่างเช่น:

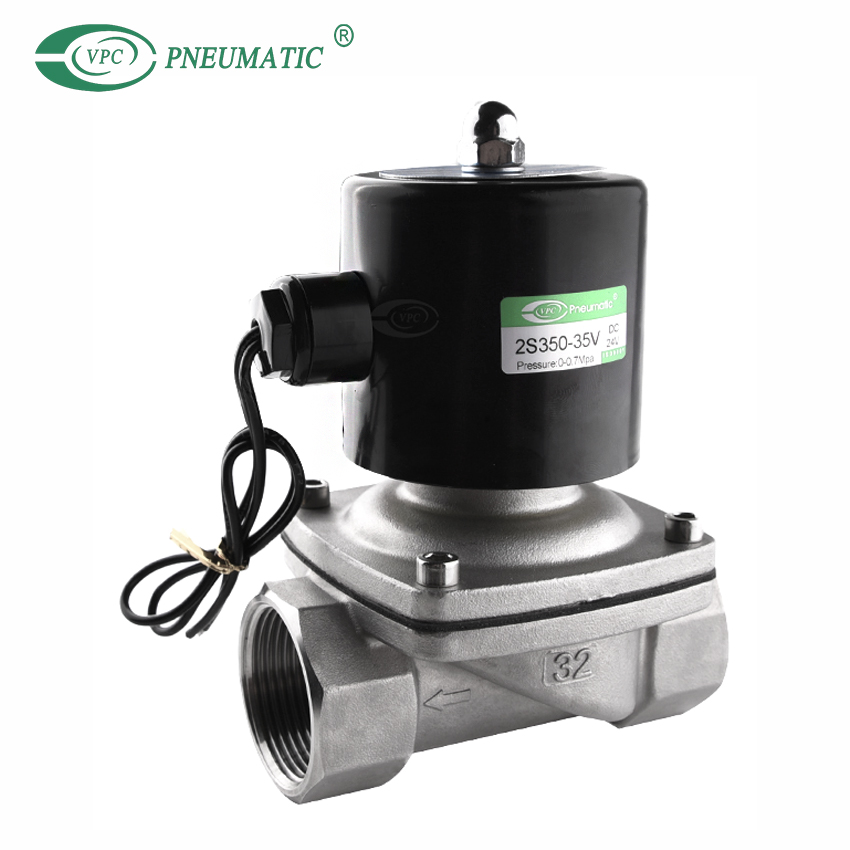

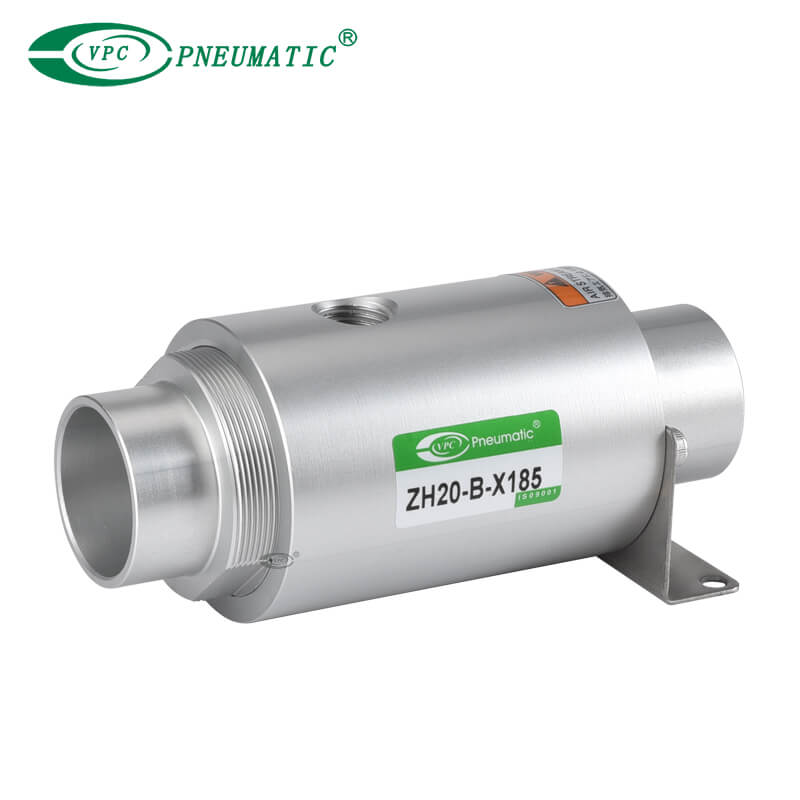

1 ITV2090 สามารถใช้ในอุตสาหกรรมบรรจุภัณฑ์อาหารได้เมื่อใช้ร่วมกับ โซลินอยด์วาล์ว 2 ทาง, ZH เครื่องกำเนิดสุญญากาศไหลขนาดใหญ่, และ เอดับบลิว ตัวควบคุมตัวกรอง

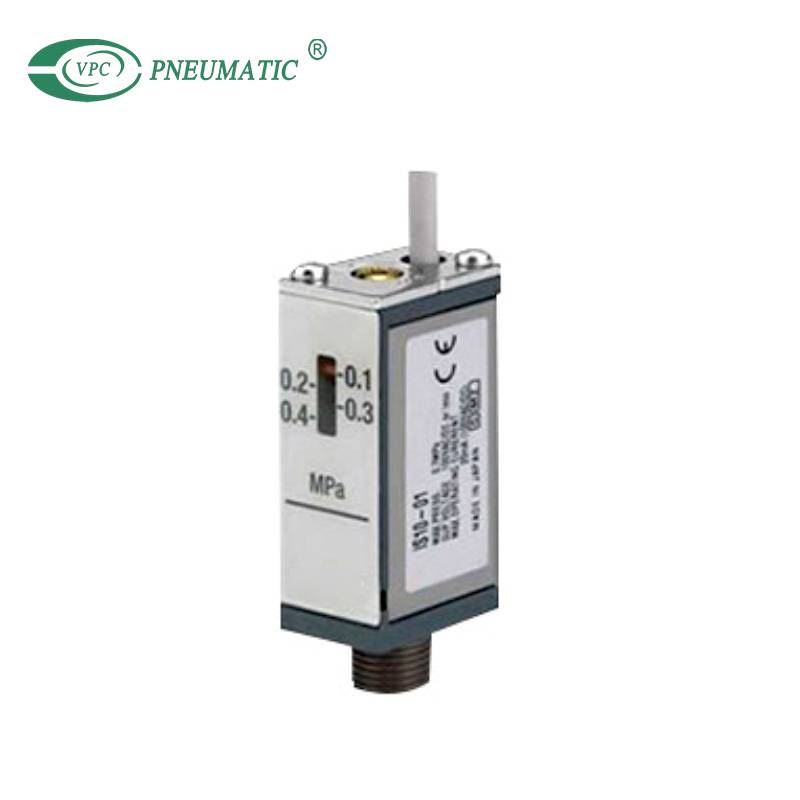

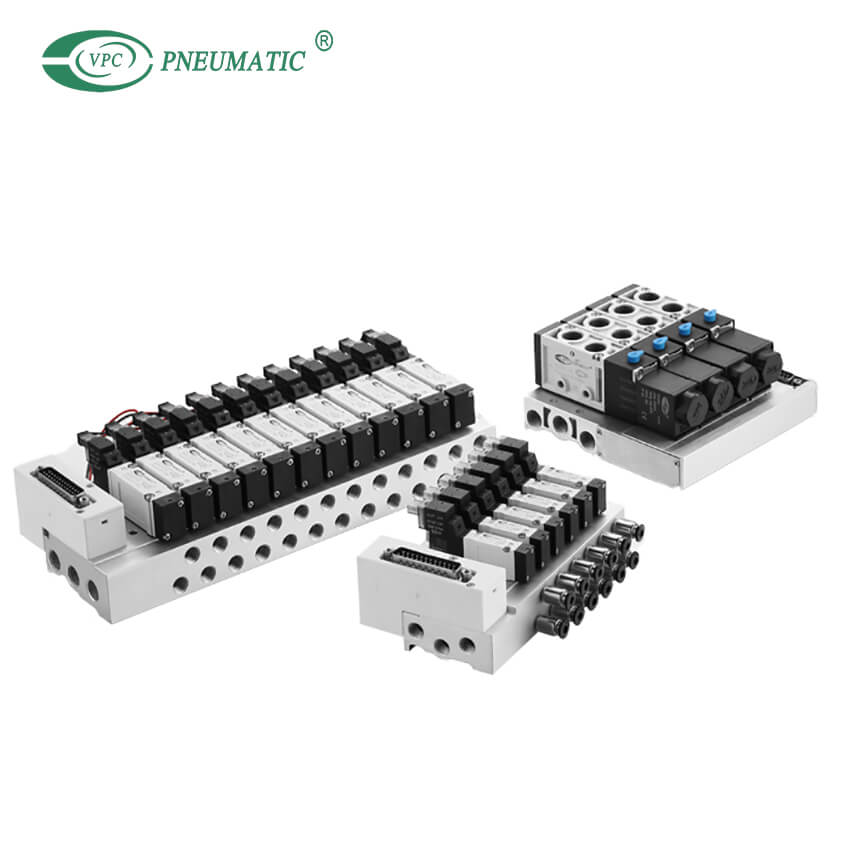

2. ตัวควบคุมอิเล็กโทรนิวแมติกของ ITV สามารถใช้ในอุตสาหกรรมการพิมพ์เมื่อใช้กับ สวิตช์ความดัน IS และ เกาะวาล์ว.



3 เครื่องปรับลมไฟฟ้าสามารถจำลองการควบคุมหลายระดับได้โดยใช้โซลินอยด์วาล์ว วาล์วลดแรงดัน ตัวควบคุม และตัวแยกละอองน้ำมัน

นอกเหนือจากที่กล่าวมาข้างต้น ตัวควบคุมนิวแมติกไฟฟ้าของ ITV ยังสามารถติดตั้งแบบโมดูลาร์ได้ด้วย หน่วยเตรียมอากาศแบบอนุกรม-เมื่อใช้ร่วมกับ กระบอกลม และ โซลินอยด์วาล์วและยังสามารถนำมาใช้ในอุปกรณ์เคลือบไฟฟ้าสถิต อุปกรณ์ตัดไฟเบอร์ออปติก อุปกรณ์เป่าขวด และในอุตสาหกรรมเซมิคอนดักเตอร์ เป็นต้น


คู่มือเครื่องควบคุมลมด้วยไฟฟ้าของ ITV PDF


หากคุณมีคำถามใดๆ เกี่ยวกับตัวควบคุมอิเล็กโทรนิวแมติกส์หรือส่วนประกอบอื่นๆ ของระบบนิวแมติก โปรดติดต่อวีพีซีและเรายินดีที่จะมอบความเชี่ยวชาญด้านนิวแมติกเพิ่มเติมให้กับคุณ
