กระบอกลมมีกี่แบบ

หมวดจำนวน:438     การ:VPC นิวเมติก     เผยแพร่: 2565-08-22      ที่มา:https://www.vpc-pneumatic.com/

facebook sharing button
twitter sharing button
line sharing button
wechat sharing button
linkedin sharing button
pinterest sharing button
whatsapp sharing button
kakao sharing button
snapchat sharing button
sharethis sharing button

กระบอกสูบนิวเมติกแปลงพลังงานแรงดันของอากาศอัดเป็นพลังงานกลเพื่อขับเคลื่อนกลไกเพื่อให้เกิดการเคลื่อนที่เชิงเส้น การสั่น หรือการหมุนของลูกสูบเป็นองค์ประกอบพลังงานทั่วไปในเครื่องจักรและอุปกรณ์ที่ใช้ในระบบอัตโนมัติของเครื่องจักรและกระบวนการทางอุตสาหกรรมแรงและการเคลื่อนที่ที่เกิดจาก กระบอกลม สามารถใช้ในกลไกต่างๆ เช่น การหนีบ การดีดออก การปิดกั้น และการยก

นิวเมติกอัตโนมัติ

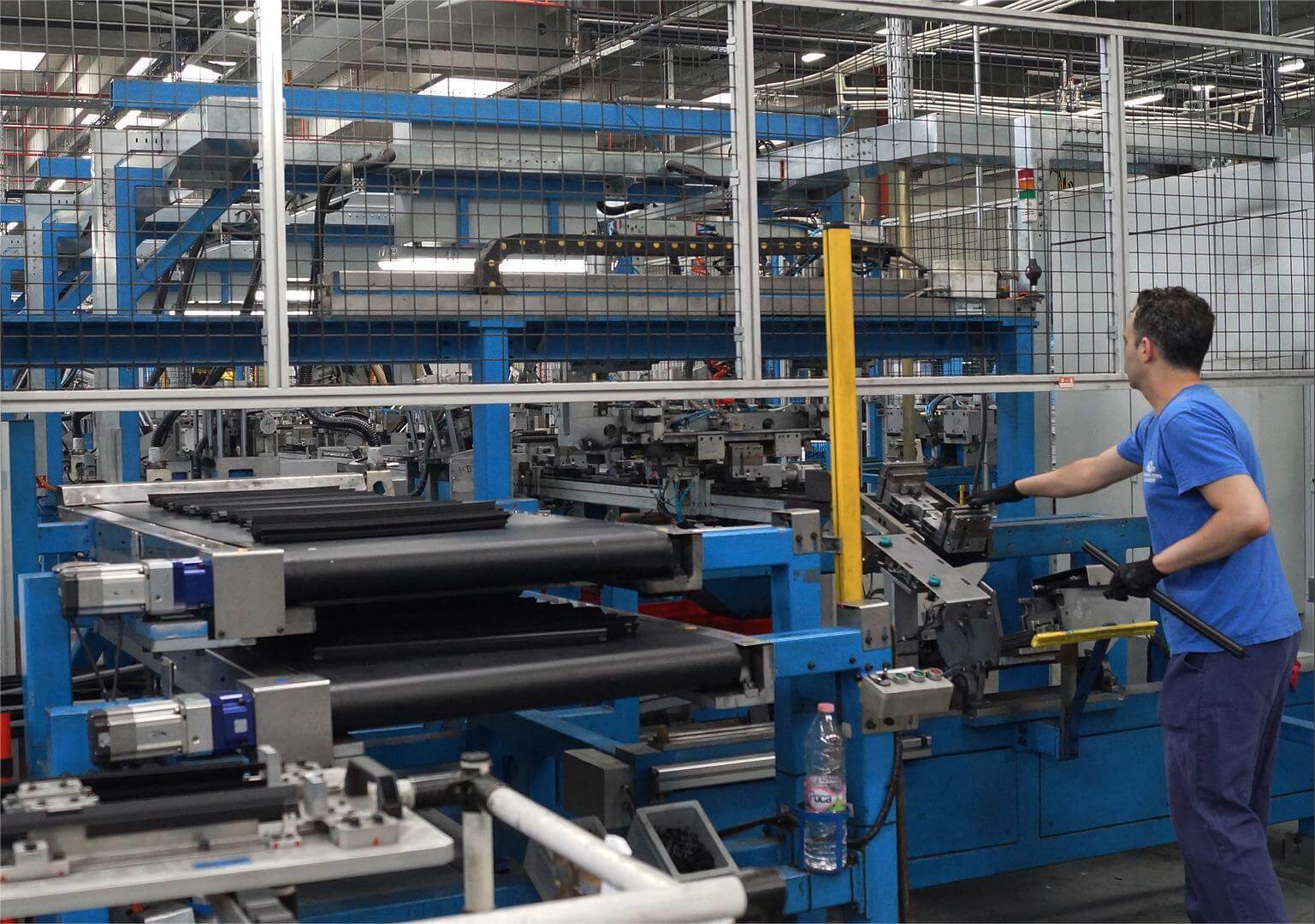

ในการผลิต กระบอกสูบนิวแมติกใช้เพื่อเปิดวาล์ว ประตู เคลื่อนย้ายสิ่งของเข้าและออกจากสายพานลำเลียง และยกของหนักในอุตสาหกรรมยานยนต์ กระบอกสูบนิวแมติกถูกนำมาใช้ในรถยนต์และรถบรรทุกสำหรับระบบกันสะเทือนแบบใช้ลมและเบรก

① ตามทิศทางของอากาศอัดในลูกสูบสามารถแบ่งออกเป็นกระบอกสูบแบบเดี่ยวและแบบคู่

② ตามลักษณะโครงสร้างสามารถแบ่งออกเป็นกระบอกลูกสูบ, กระบอกใบพัดหมุน, กระบอกเมมเบรน, กระบอกแดมเปอร์นิวแมติก ฯลฯ

③ ตามวิธีการติดตั้งสามารถแบ่งออกเป็นกระบอกรองแหนบ, กระบอกหน้าแปลน, กระบอกพิน

④ ตามหน้าที่ของกระบอกสูบสามารถแบ่งออกเป็นกระบอกสูบธรรมดาและกระบอกสูบพิเศษกระบอกสูบธรรมดาส่วนใหญ่หมายถึงกระบอกสูบแบบลูกสูบเดี่ยวและกระบอกสูบแบบลูกสูบคู่กระบอกพิเศษ ได้แก่ กระบอกลมแดมเปอร์, กระบอกเมมเบรน, กระบอกกระแทก, บูสเตอร์กระบอก, กระบอกสเต็ป, กระบอกโรตารี่ เป็นต้น

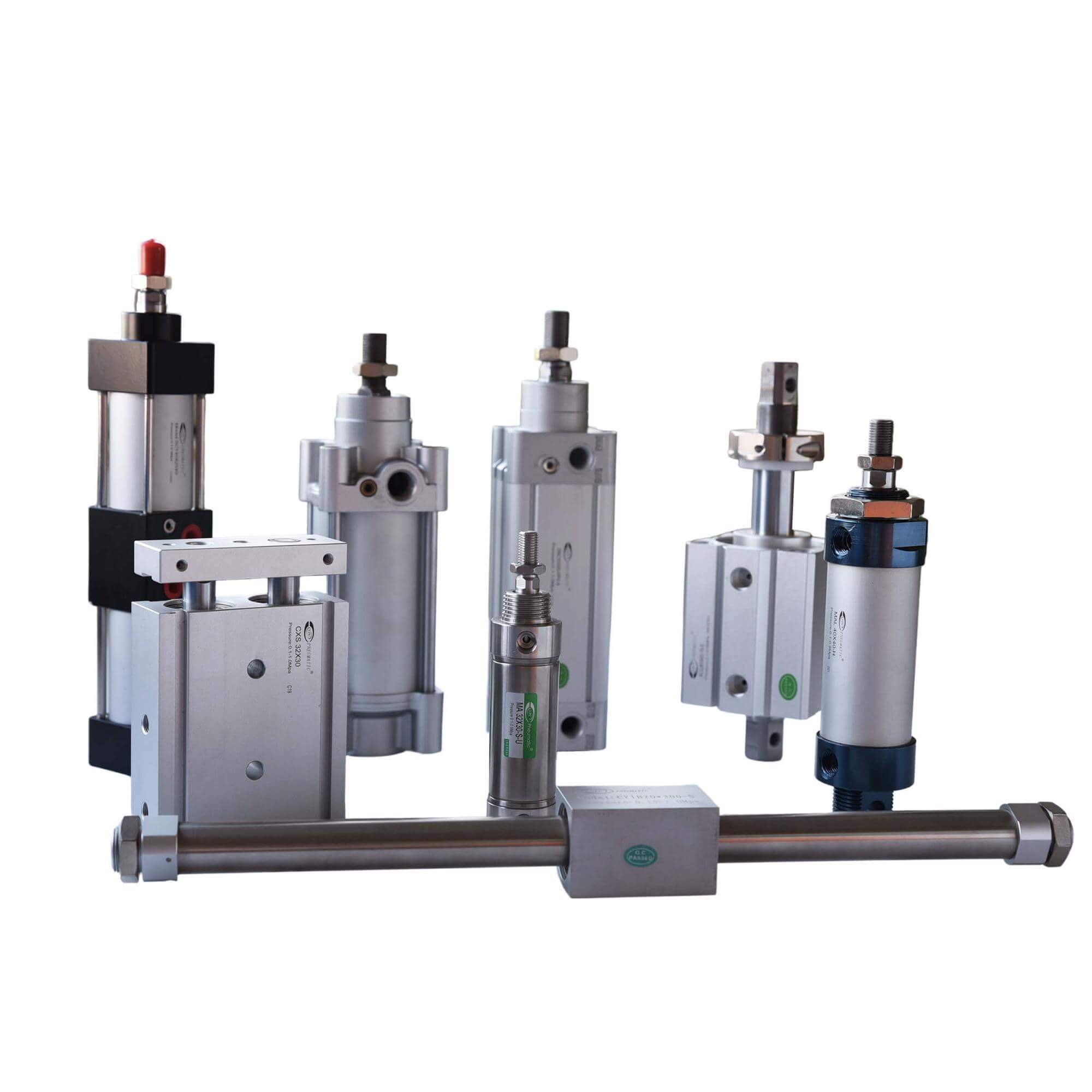

ประเภทกระบอกสูบนิวเมติก

กระบอกสูบที่ทำการเคลื่อนที่เชิงเส้นแบบลูกสูบสามารถแบ่งออกได้เป็น 4 ประเภทกระบอกลมเดี่ยว กระบอกลมคู่ กระบอกลมไดอะแฟรม และกระบอกกระแทก

กระบอกสูบเดี่ยว

ปลายก้านลูกสูบเพียงด้านเดียว อัดอากาศเฉพาะด้านลูกสูบของการบีบอัด แรงดันอากาศเพื่อดันลูกสูบเพื่อสร้างแรงขับออกจากก้านลูกสูบ จากนั้นจึงปรับสปริงหรือรีเซ็ตกำลังอื่นๆ

② กระบอกสูบคู่

ลูกสูบทั้งสองด้านของการจ่ายอากาศสลับ ในทิศทางของแรงส่งออกหนึ่งหรือสองทิศทาง

③ ไดอะแฟรมกระบอกลม

เปลี่ยนลูกสูบด้วยไดอะแฟรมในทิศทางเดียวเท่านั้น โดยใช้สปริงหรือไดอะแฟรมรีเซ็ตการปิดผนึกที่ดี โครงสร้างเรียบง่าย กินลมน้อย แต่จังหวะสั้น

④ กระบอกกระแทกลม

การใช้กระบอกสูบที่เพิ่มขึ้น, ก้านลูกสูบรับน้ำหนัก, ลดค่าสัมประสิทธิ์แรงเสียดทานของผนังกระบอกสูบก้านลูกสูบกระบอกสูบลมโดยใช้การออกแบบอุปกรณ์การหดตัวในการเพิ่มแรงกระแทกของกระบอกสูบในขณะที่ยืดอายุการใช้งานของกระบอกสูบมีลักษณะแรงกระแทกสูง ความเร็วที่รวดเร็ว และการสิ้นเปลืองอากาศเพียงเล็กน้อยแรงกระแทกสามารถเข้าถึงได้มากกว่า 10 เท่าของจังหวะเดียวกันและเจาะกระบอกสูบธรรมดา

นอกจากนี้ยังมี กระบอกลมแบบไม่มีก้าน, กระบอกสวิงนิวแมติก, กระบอกโรตารี่, กระบอกหน่วงแก๊ส-ไฮดรอลิก และ กระบอกสเต็ป



บทนำสู่กระบอกสูบทั่วไป

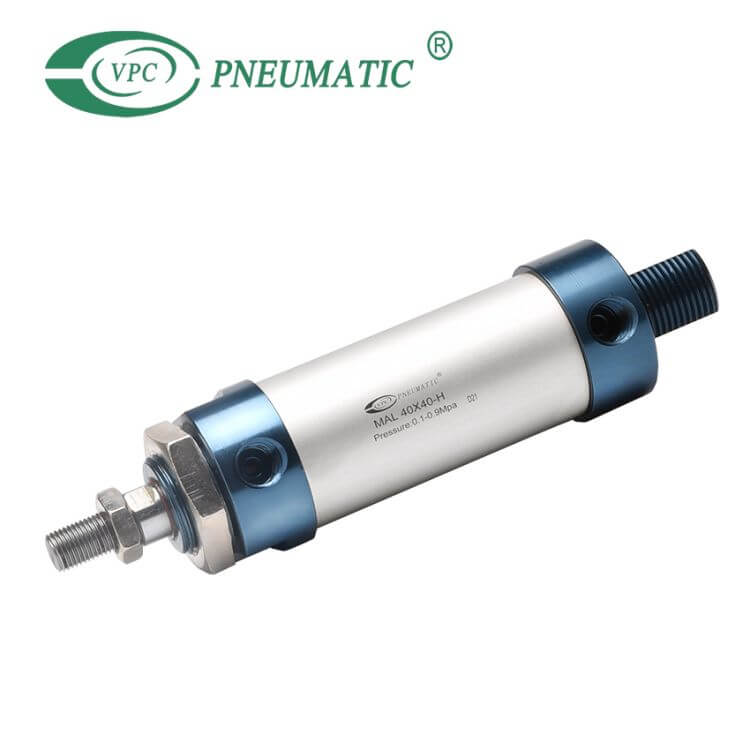

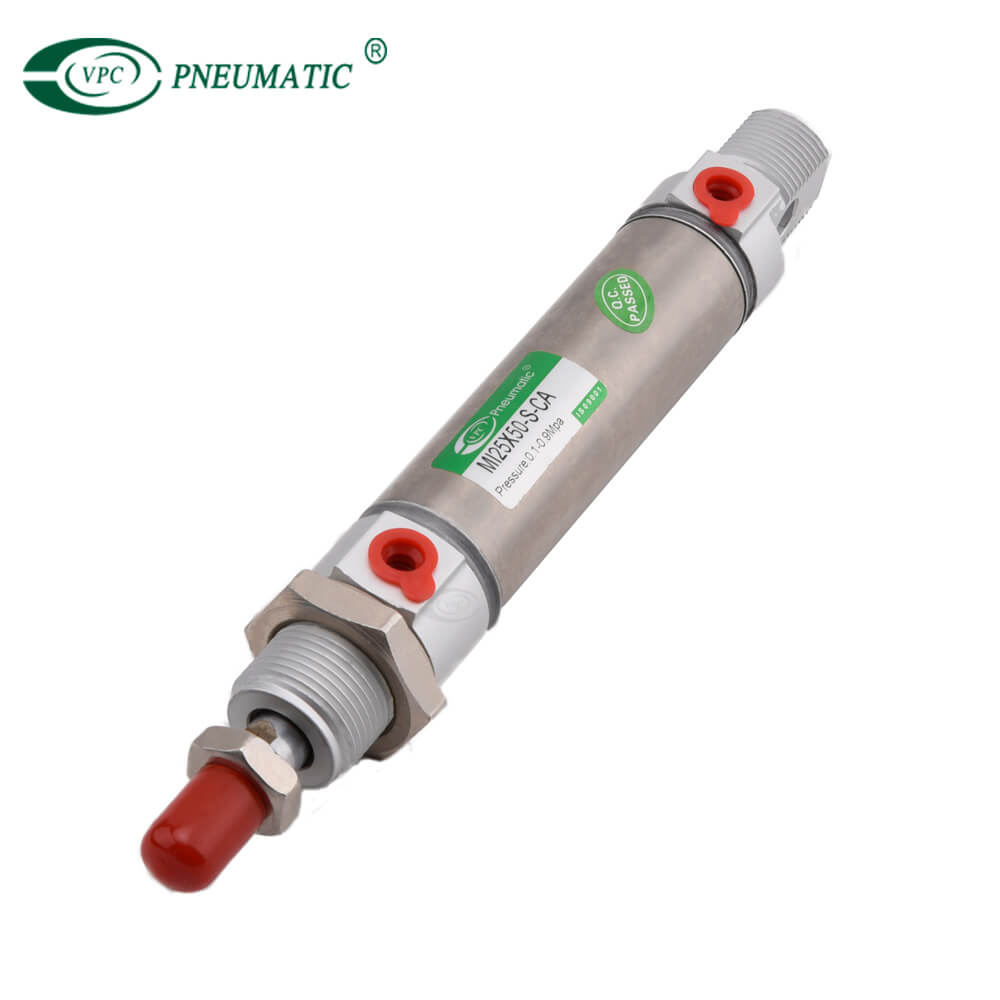

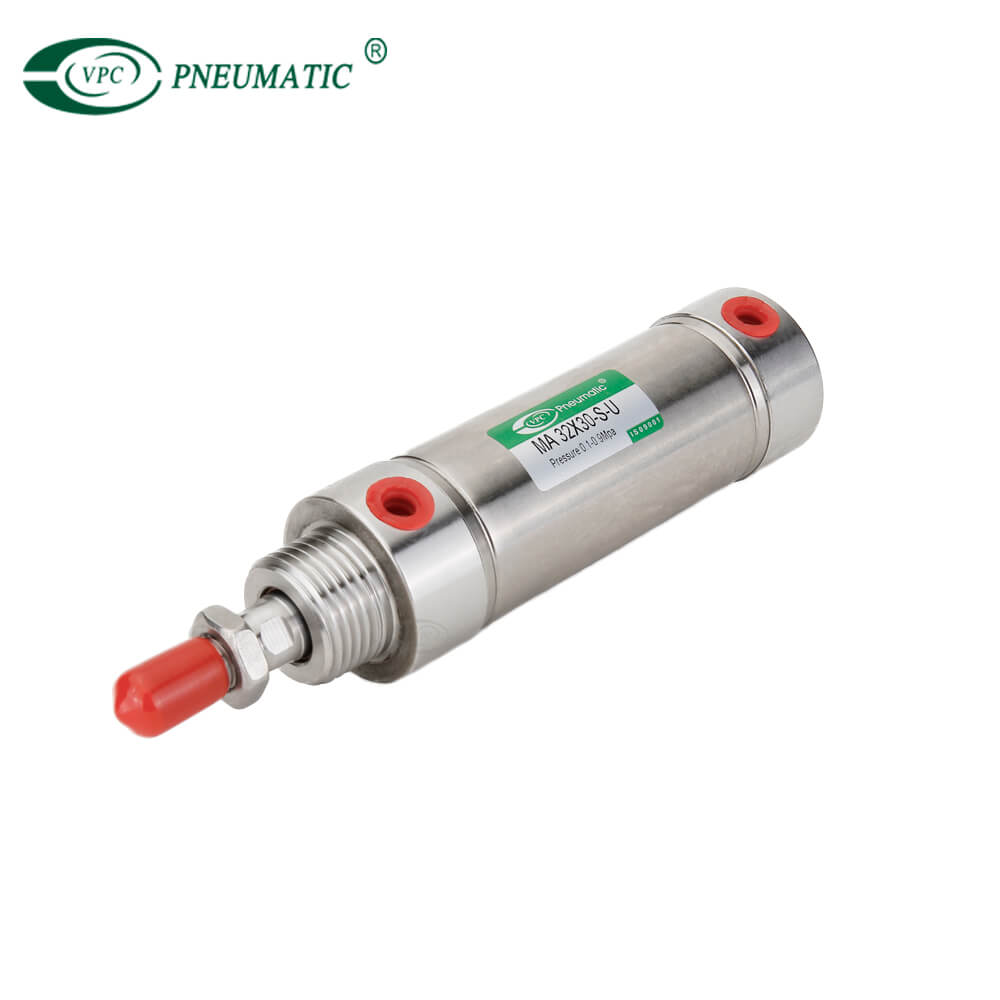

① กระบอกลมปากกา

ยังเป็นที่รู้จักกันในนาม กระบอกลมขนาดเล็ก, กระบอกลมขนาดเล็กหรือกระบอกลมขนาดเล็ก, วัสดุสแตนเลสและโลหะผสมอลูมิเนียม

คุณสมบัติ:

● ราคาไม่แพง โครงสร้างกะทัดรัด รูปลักษณ์สวยงาม

● การติดตั้งแบบเกลียวด้านหน้าและด้านหลังแบบถาวรสามารถประหยัดพื้นที่ในการติดตั้งได้อย่างมีประสิทธิภาพ

● สามารถตอบสนองความต้องการของการใช้ความถี่สูงได้

● อุตสาหกรรมการใช้งาน ได้แก่ อิเล็กทรอนิกส์ การแพทย์ เครื่องจักรบรรจุภัณฑ์ ฯลฯ

หมายเหตุเกี่ยวกับการใช้งาน:

※ ต้องใช้ขายึดสวิตช์แม่เหล็กการติดตั้งสวิตช์แม่เหล็กแบ่งออกเป็นการติดตั้งสายพานเหล็กและการติดตั้งราง

※ เพื่อเชื่อมต่อก้านลูกสูบกระบอกสูบกับชิ้นส่วนที่เคลื่อนที่ผ่าน ข้อต่อลอยเพื่อให้ชิ้นส่วนที่เคลื่อนไหวได้อย่างราบรื่นและราบรื่นเพื่อป้องกันการติดขัด

※ เป็นการดีที่สุดที่จะเว้นระยะขอบไว้สำหรับการเลือกจังหวะกระบอกสูบ

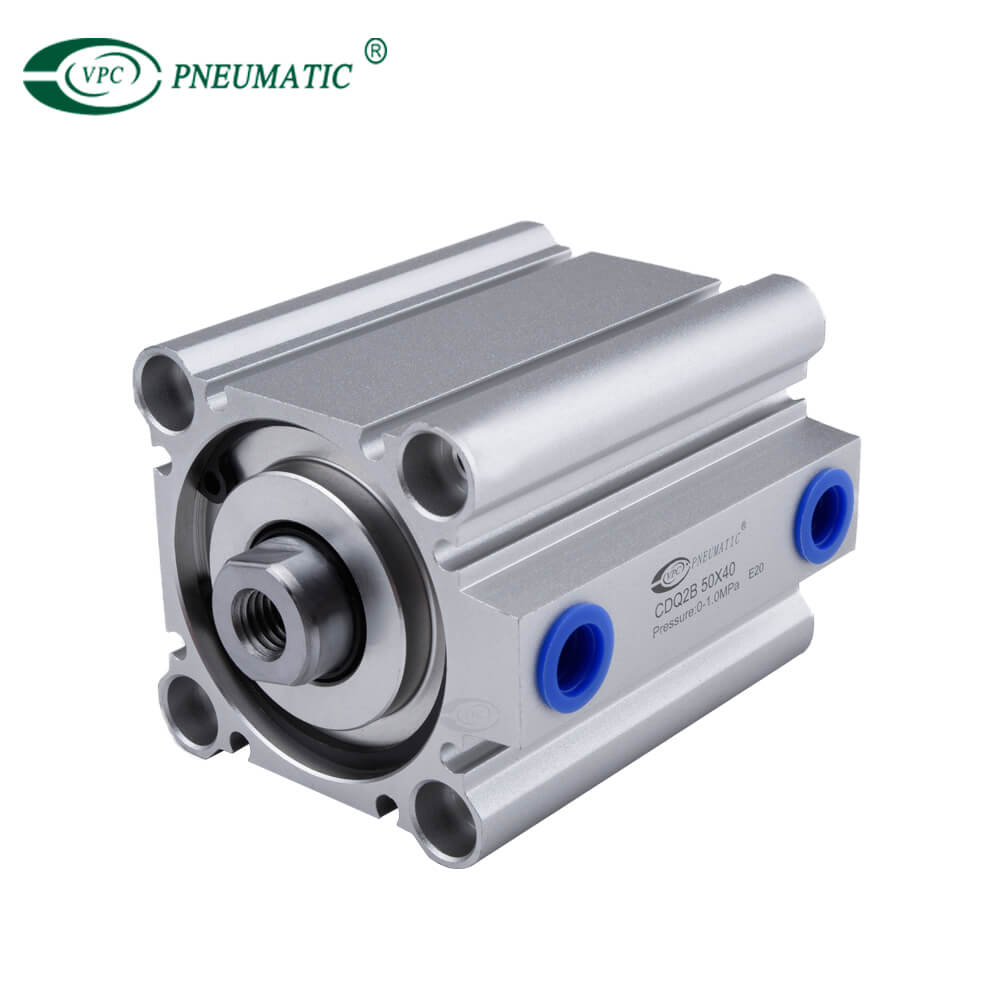

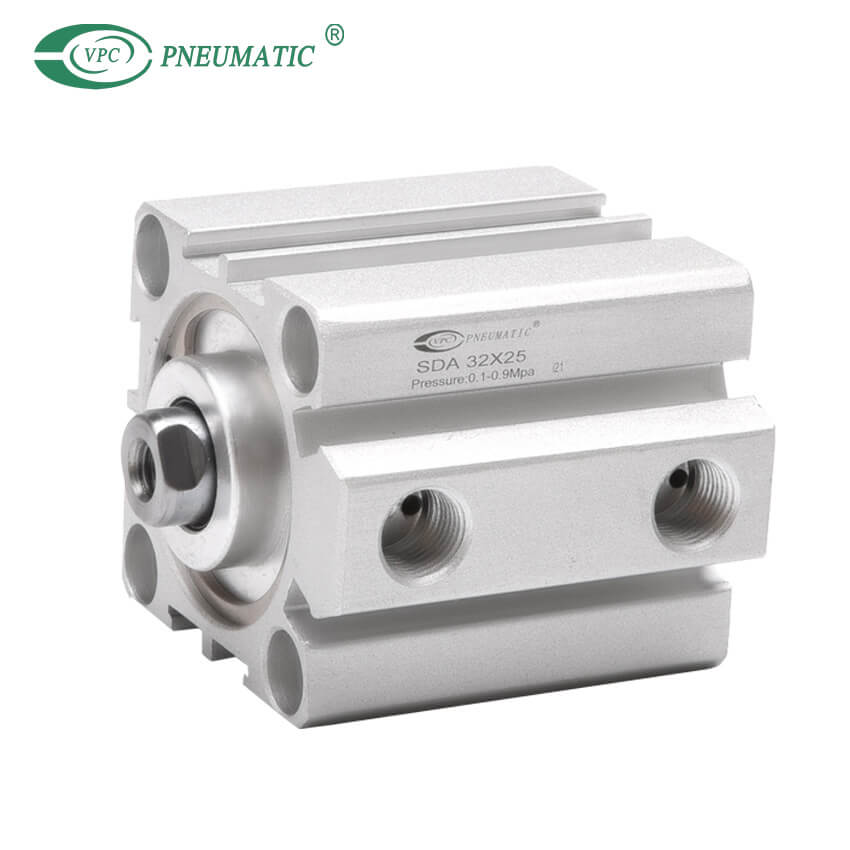

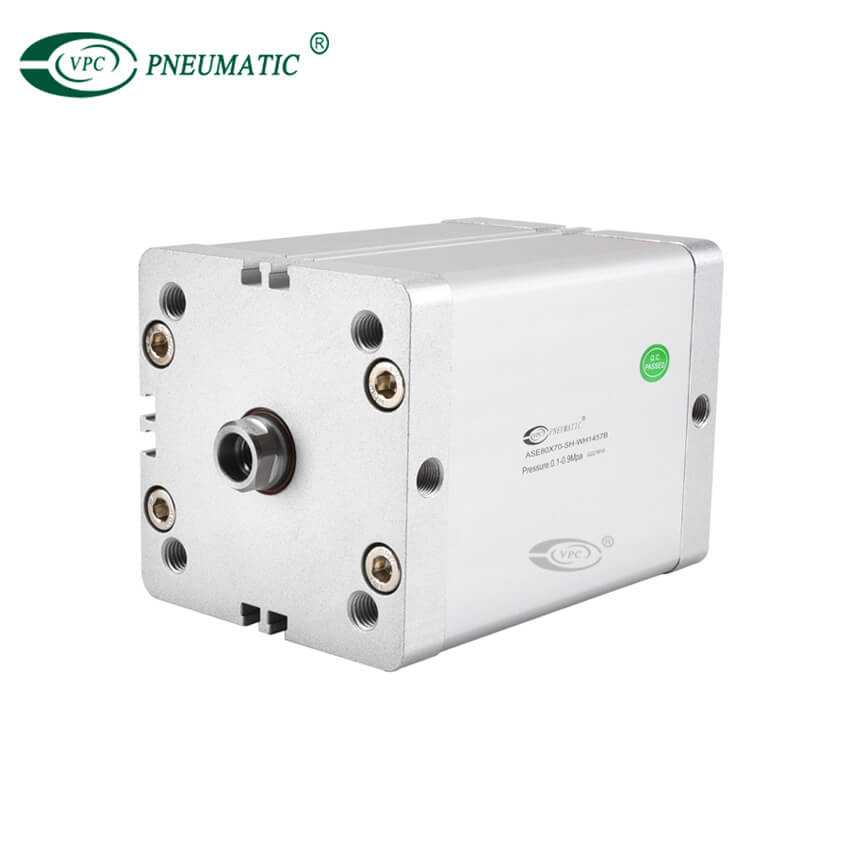

② กระบอกลมขนาดกะทัดรัด

คุณสมบัติ:

กระบอกลมบาง เป็นโครงสร้างที่กะทัดรัด น้ำหนักเบา พื้นที่ขนาดเล็ก

● ตัวกระบอกสูบเป็นสี่เหลี่ยมจัตุรัส ซึ่งสามารถติดตั้งได้โดยตรงบนจิ๊กและอุปกรณ์พิเศษต่างๆ โดยไม่ต้องใช้อุปกรณ์เสริมสำหรับติดตั้ง

● ก้านสูบขาออกแบ่งออกเป็นประเภทเกลียวตัวเมียและเกลียวตัวผู้

● ต้องใช้กับองค์ประกอบนำทาง

● สวิตซ์แม่เหล็กสามารถติดตั้งได้ทั้ง 4 ด้าน การออกแบบจึงอิสระมากขึ้น (Φ12~Φ25 สำหรับ 2 ด้าน)และสวิตช์แม่เหล็กจะไม่ยื่นออกมาซึ่งช่วยปรับปรุงการทำงานและความปลอดภัย

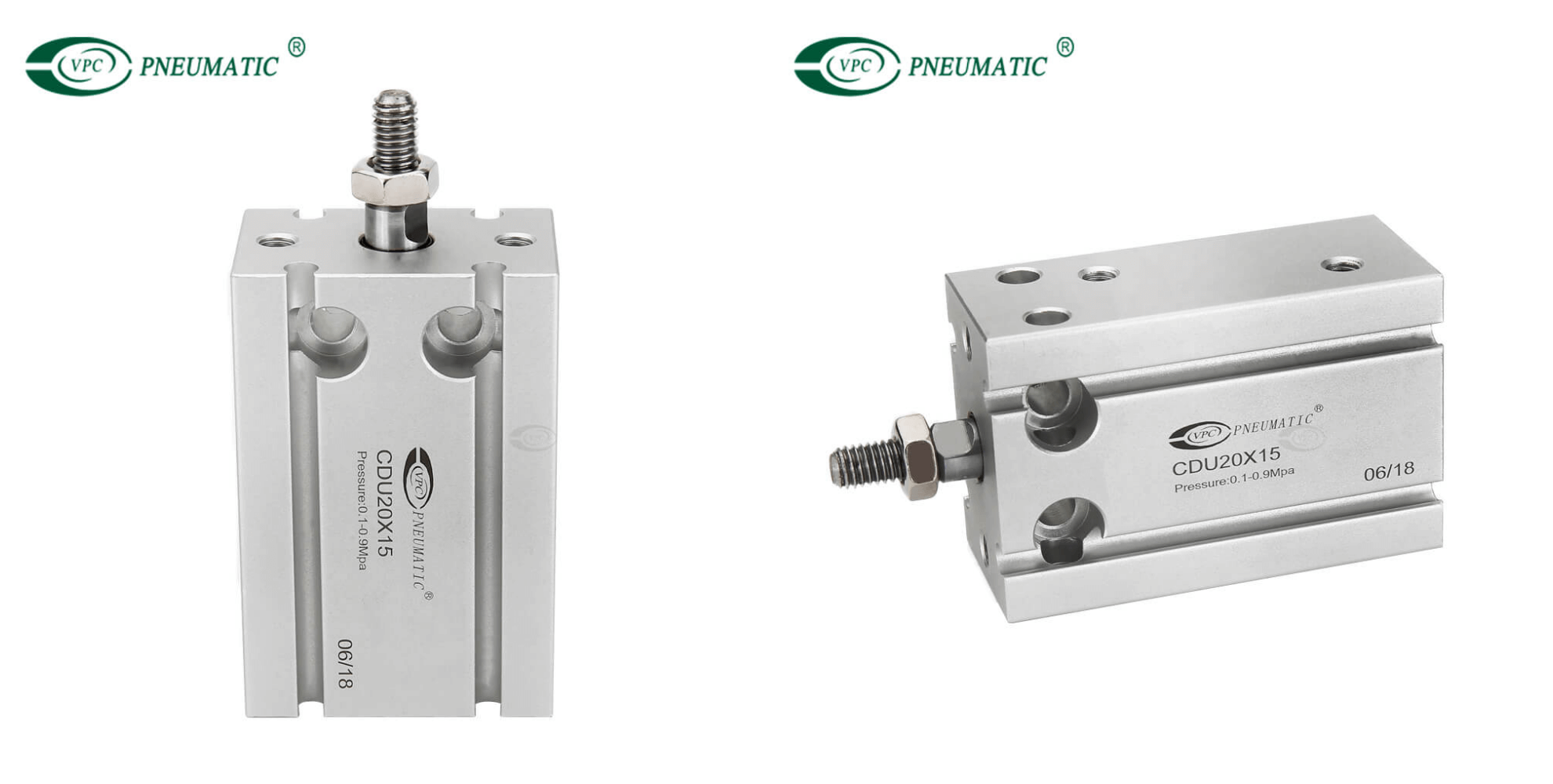

③ กระบอกติดตั้งแบบติดตั้งฟรี

ดิ กระบอกติดตั้งฟรี มีความแม่นยำและความแข็งแรงสูงในการติดตั้งสูงเนื่องจากโครงสร้างแบบบูรณาการรูปแบบบัฟเฟอร์เป็นยางกันกระแทกที่ปลายทั้งสองและการปรับบัฟเฟอร์นั้นราบรื่น

คุณสมบัติ:

● กระบอกสูบสี่เหลี่ยมประหยัดพื้นที่พร้อมจังหวะสั้นและสามารถติดตั้งได้ทุกทิศทาง

● ตัวถังและหัวถังแบบบูรณาการ โครงสร้างที่กะทัดรัด ความแม่นยำในการติดตั้งที่สูงขึ้น

● ความขนานและความถูกต้องของมุมตรงของพื้นผิวการติดตั้งของแกนทรงกระบอกสี่เหลี่ยมและแกนเพลาลูกสูบได้รับการปรับปรุง และการติดตั้งโดยตรงทำให้มีความแข็งแรงสูง

● ประเภทก้านสูบ: เกลียวตัวผู้และเกลียวตัวเมีย

● ก้านไม่หมุนเป็นแบบมาตรฐานสามารถใช้ได้กับสวิตช์แม่เหล็ก

กระบอกติดตั้งแบบติดตั้งฟรี

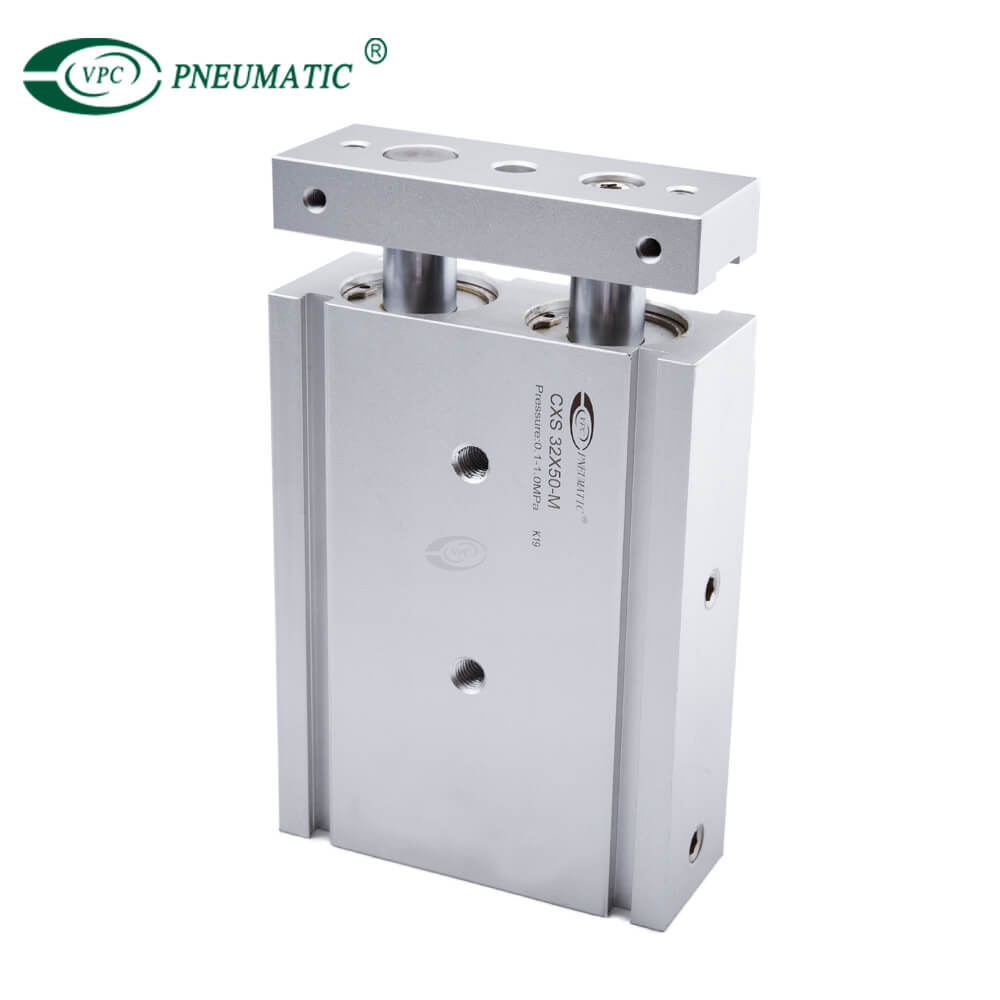

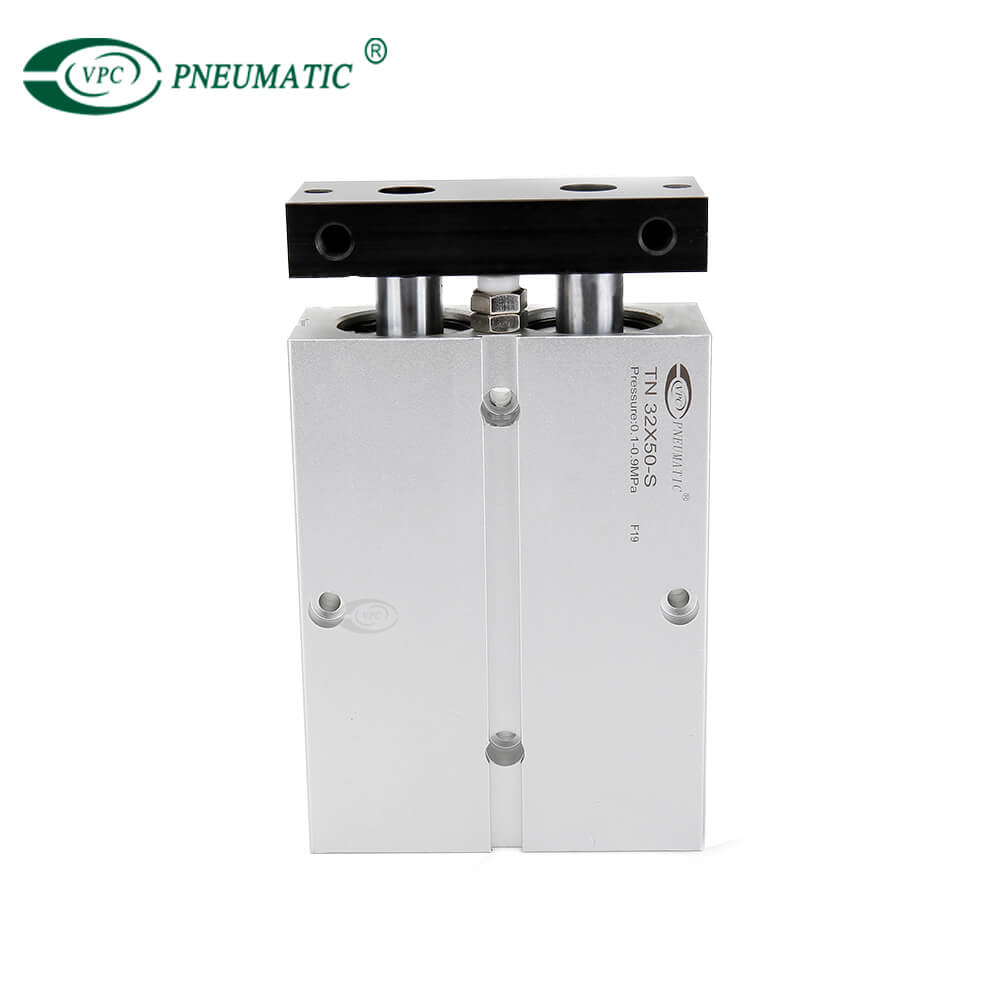

④ กระบอกลมเพลาคู่

กระบอกสูบนิวแมติกสองก้าน เป็นลูกสูบคู่ ชุดสไลด์ก้านคู่พร้อมโช้คอัพในตัวใช้กันอย่างแพร่หลายในการใช้งานตั้งแต่ความเร็วสูง การกระแทกต่ำ ไปจนถึงความเร็วต่ำ สถานการณ์โหลดสูง

คุณสมบัติ:

● คู่มือการสนับสนุนแบบขยายพร้อมประสิทธิภาพการชี้นำที่ดี

● ด้วยคุณสมบัติการชี้นำ ป้องกันการโค้งงอ และต้านการบิด สามารถทนต่อแรงด้านข้างบางอย่างได้

● เพลทแบบตายตัวมีรูยึดสามด้าน ซึ่งสะดวกสำหรับการโหลดแบบหลายตำแหน่ง

● แผ่นกันกระแทกด้านหน้าของกระบอกลมสามารถปรับจังหวะ คลายการกระแทกได้และสามารถผลิตแรงได้มากกว่ากระบอกสูบแบบเพลาเดียว



⑤ กระบอกสูบนิวเมติกนำทาง

กระบอกลมพร้อมแกนนำ เป็นแอคทูเอเตอร์ที่รวมไกด์และกระบอกสูบไว้ในหน่วยเดียวจำเป็นต้องมีกลไกนำร่องเนื่องจากก้านลูกสูบสามารถโค้งงอ หมุน หรือรัดให้แน่นเพื่อตอบสนองต่อแรงต่างๆ เช่น แรงกดด้านข้าง

คุณสมบัติ:

โครงสร้างที่กะทัดรัดของกระบอกสูบแกนนำสามารถประหยัดพื้นที่ในการติดตั้งได้อย่างมีประสิทธิภาพมีฟังก์ชันแนะนำของตัวเอง ซึ่งสามารถรับน้ำหนักด้านข้างและวิธีการติดตั้งต่างๆ ได้สามารถใช้สำหรับบล็อค โหลด ดัน ปั๊ม หนีบ ฯลฯ.


กระบอกสูบนิวแมติก

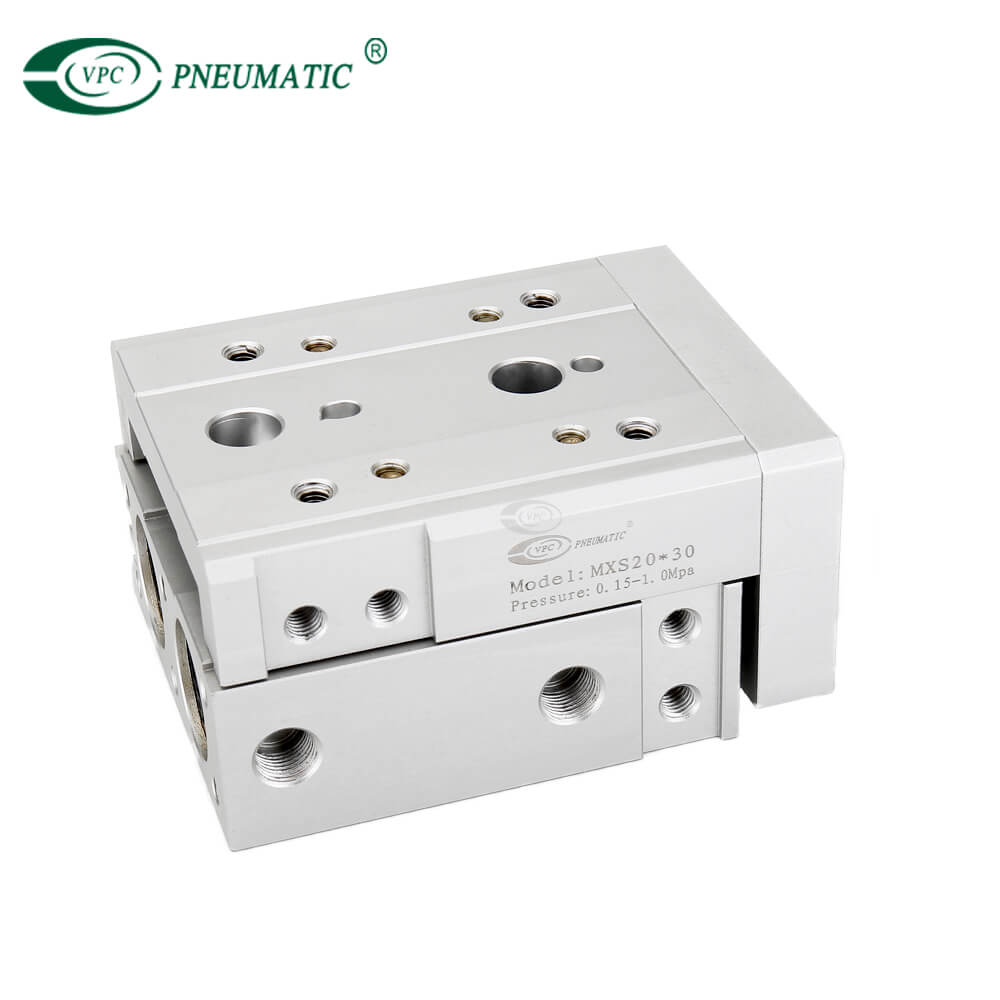

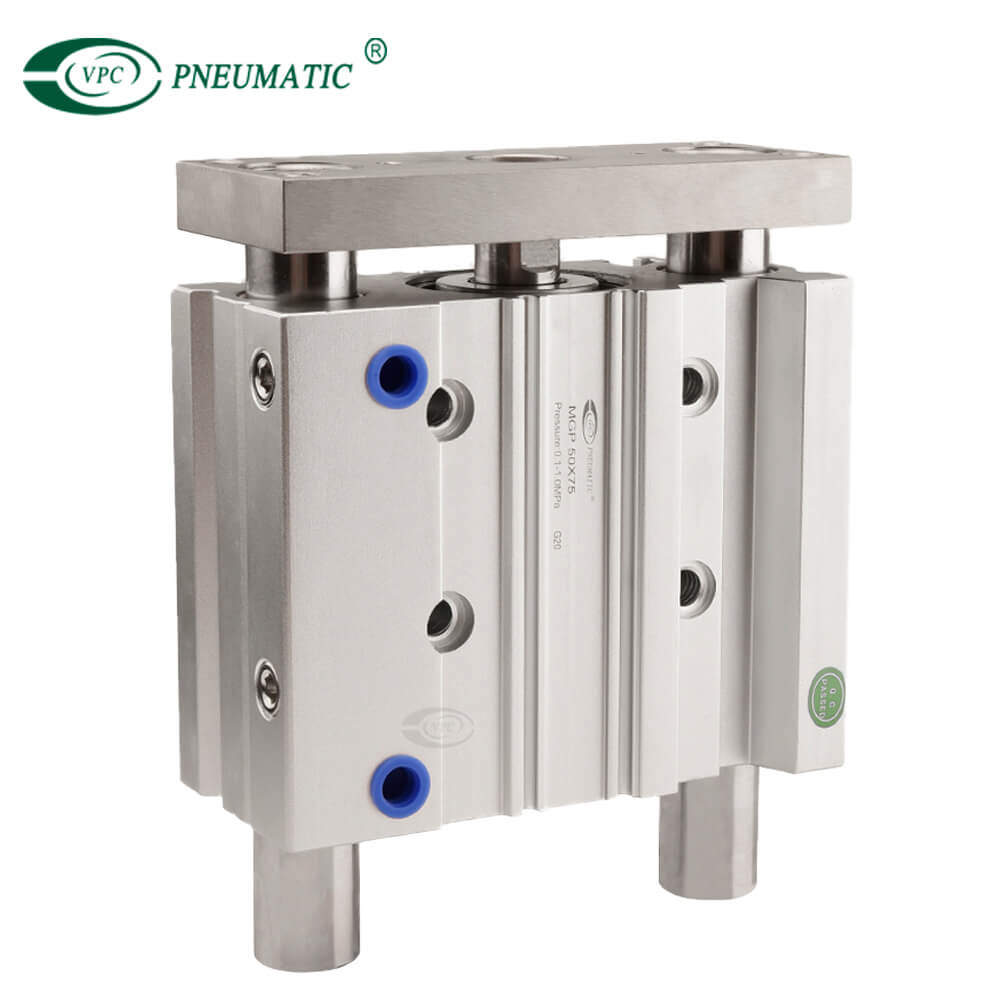

⑥กระบอกลมสไลด์

ดิ กระบอกสไลด์ ถูกชี้นำโดยครอสบอลไกด์ซึ่งมีแรงเสียดทานต่ำและสามารถเคลื่อนไหวได้อย่างราบรื่นโดยไม่คลาย

คุณสมบัติ:

● โครงสร้างกะทัดรัด ประหยัดพื้นที่ในการติดตั้ง

● ความแม่นยำในการชี้นำสูง สามารถต้านทานแรงบิดและความจุโหลดสูง

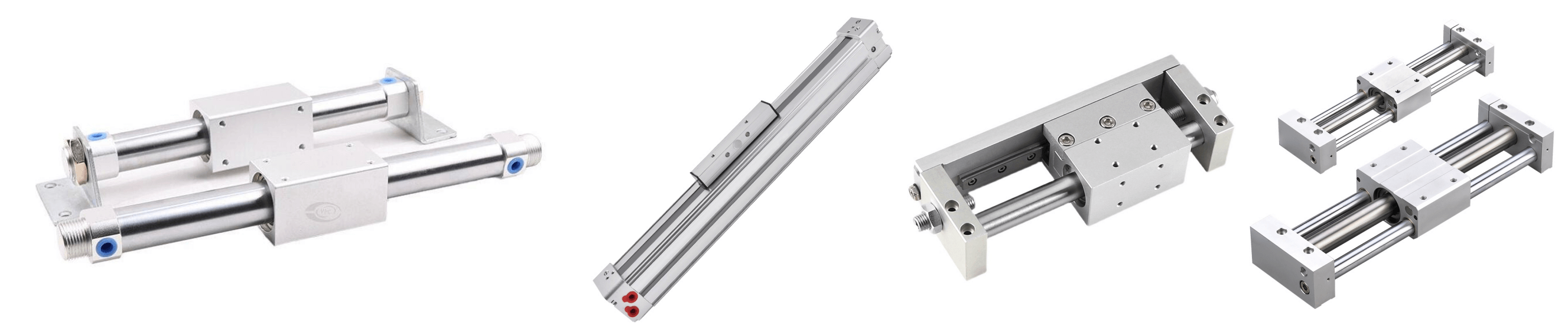

⑦ กระบอกลมไร้ก้าน

กระบอกลมไร้ก้าน ไม่มีก้านลูกสูบ ใช้ลูกสูบเพื่อให้เกิดการเคลื่อนที่แบบลูกสูบโดยตรงหรือโดยอ้อมแบ่งออกเป็น: คัปปลิ้งทางกลและคัปปลิ้งแม่เหล็กข้อได้เปรียบที่ใหญ่ที่สุดของกระบอกสูบแบบไม่มีก้านคือการประหยัดพื้นที่ในการติดตั้ง โดยเฉพาะอย่างยิ่งสำหรับโอกาสเจาะขนาดเล็กและระยะชักยาว

หมายเหตุเกี่ยวกับการใช้งาน:

※ ใช้สไลเดอร์ตรงกลางไม่ได้ ต้องใช้ยึดปลายทั้งสองของเบาะหน้าและหลัง

※ กระบอกเพื่อหลีกเลี่ยงแรงโดยตรง ทำให้เกิดการดัดท่อของกระบอกสูบ และสุดท้ายใช้ข้อต่อแบบลอยตัว


กระบอกลมแบบไม่มีก้าน

⑧ กระบอกลมกริปเปอร์

กระบอกลมกริปเปอร์ คือก้านลูกสูบเชื่อมต่อกับนิ้วจับเมื่อความดันอากาศเคลื่อนลูกสูบขึ้นและลง นิ้วจะเปิดหรือปิดในลักษณะขนานหรือเชิงมุมกลไกนี้สามารถใช้ในการหยิบและวางหรือเปลี่ยนทิศทางของวัตถุ

ประเภทของกริปเปอร์แบบใช้ลม: กระบอกแคลมป์ขนาน กระบอกแคลมป์สวิง กระบอกแคลมป์โรตารี่ ก้ามปูลมสามนิ้ว ก้ามปูลมสี่นิ้ว

คุณสมบัติ:

สามารถจับสองทิศทางพร้อมแรงบิดในการจับคงที่

ใช้ไกด์เชิงเส้นตรงในตัว การจัดตำแหน่งอัตโนมัติ ความแม่นยำในการทำซ้ำสูง (±0.01 มม.)


กระบอกลมกริปเปอร์

⑨ กระบอกสวิงนิวเมติก

กระบอกสวิงแบ่งออกเป็นประเภทแร็คแอนด์พิเนียนและประเภทใบพัดยิ่งใช้มากเป็นประเภทแร็คแอนด์พิเนียน ใช้สำหรับหมุนวัตถุ กลึง คัดแยก ฯลฯ

คุณสมบัติ:

● ประเภทแพลตฟอร์มแกว่งด้วยลูกตุ้มบางและไม่มีช่องว่างเกียร์

● บัฟเฟอร์ไฮดรอลิกภายในเสริม

● ติดตั้งง่ายของตัวเครื่อง โหลดสามารถติดตั้งได้โดยตรง

● ใช้ตลับลูกปืนขนาดใหญ่ที่มีความแม่นยำสูง

● ช่วงการปรับมุม: 0 ถึง 190 °;

● การเคลื่อนที่แนวรัศมีและแนวแกนของโต๊ะลูกตุ้ม: 0.01 มม. หรือน้อยกว่า

● สามารถต่อสายและต่อท่อจากปลายตัวเครื่องและทิศทางด้านข้างเพื่อประหยัดพื้นที่

⑩ กระบอกจุกลม

กระบอกสูบจุก ได้รับการออกแบบมาโดยเฉพาะสำหรับการใช้งานหยุดสายพานลำเลียงมันมีแผ่นยึดสำหรับงานหนัก และการออกแบบก้าน / แบริ่งของกระบอกสูบได้รับการพัฒนาโดยเฉพาะเพื่อให้ทนต่อแรงกระแทกด้านข้าง
